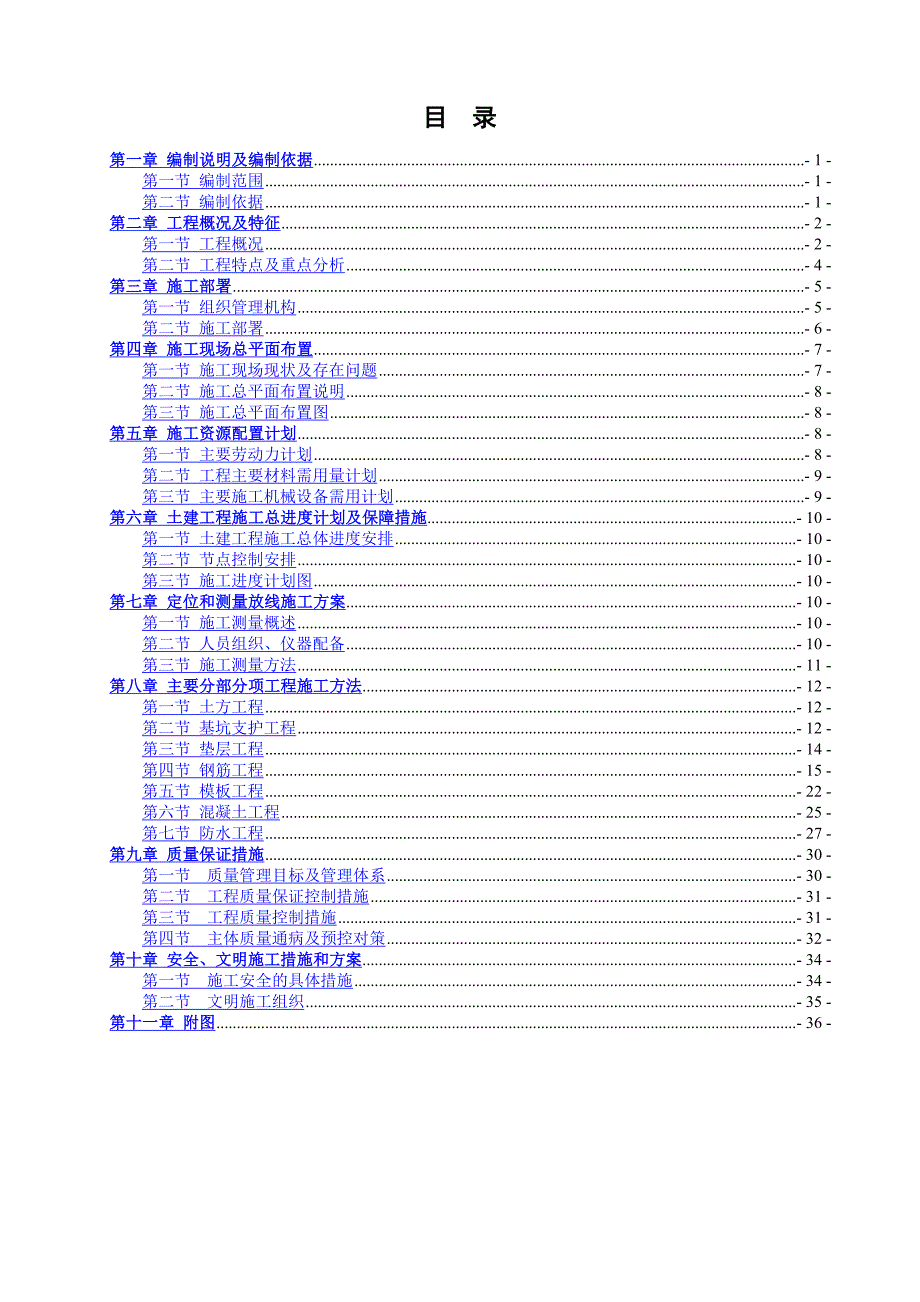

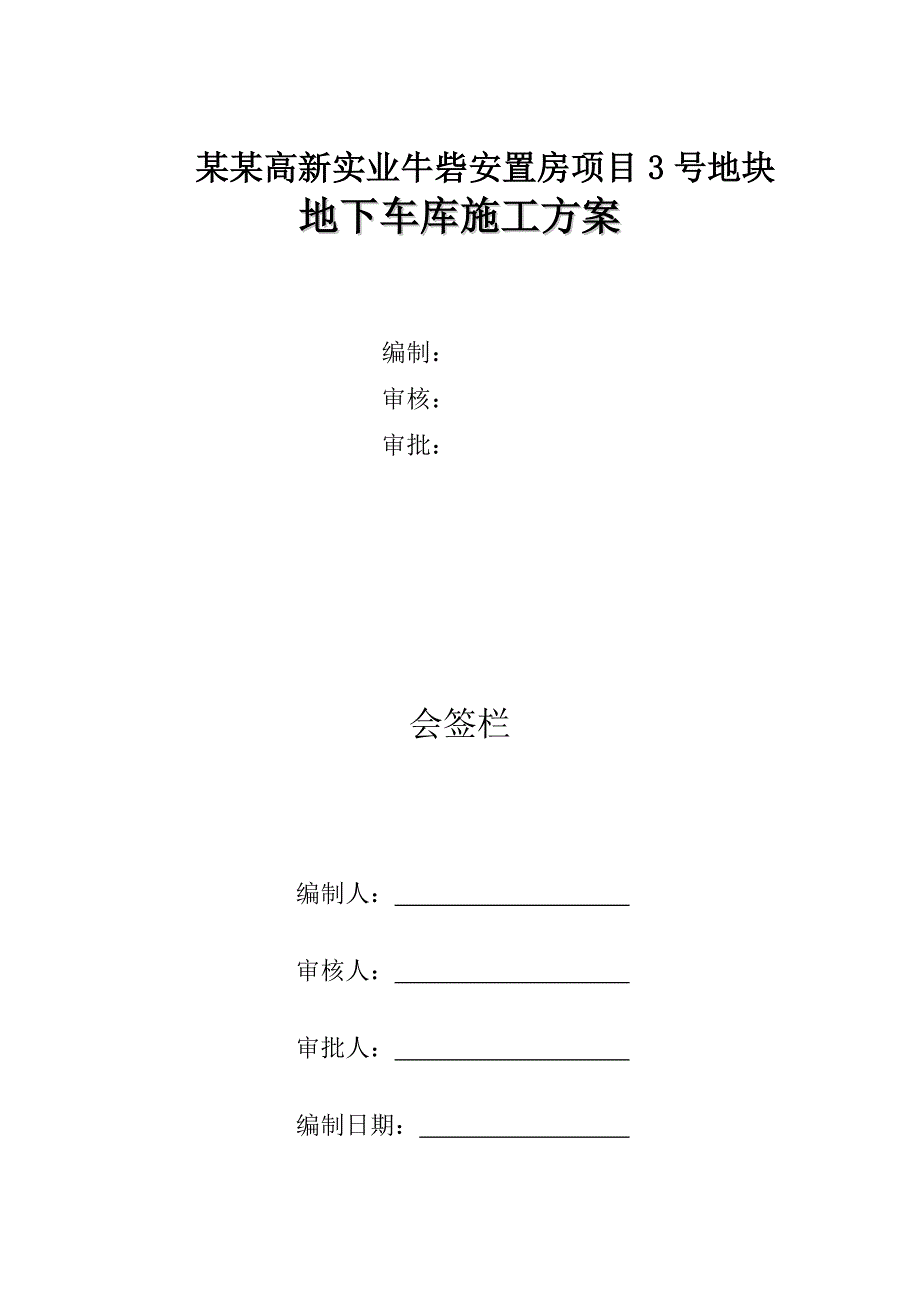

1、某某高新实业牛砦安置房项目3号地块地下车库施工方案编制：审核：审批： 会签栏编制人： 审核人： 审批人： 编制日期： 目 录第一章 编制说明及编制依据- 1 -第一节 编制范围- 1 -第二节 编制依据- 1 -第二章 工程概况及特征- 2 -第一节 工程概况- 2 -第二节 工程特点及重点分析- 4 -第三章 施工部署- 5 -第一节 组织管理机构- 5 -第二节 施工部署- 6 -第四章 施工现场总平面布置- 7 -第一节 施工现场现状及存在问题- 7 -第二节 施工总平面布置说明- 8 -第三节 施工总平面布置图- 8 -第五章 施工资源配置计划- 8 -第一节 主要劳动力计划- 8 -
2、第二节 工程主要材料需用量计划- 9 -第三节 主要施工机械设备需用计划- 9 -第六章 土建工程施工总进度计划及保障措施- 10 -第一节 土建工程施工总体进度安排- 10 -第二节 节点控制安排- 10 -第三节 施工进度计划图- 10 -第七章 定位和测量放线施工方案- 10 -第一节 施工测量概述- 10 -第二节 人员组织、仪器配备- 10 -第三节 施工测量方法- 11 -第八章 主要分部分项工程施工方法- 12 -第一节 土方工程- 12 -第二节 基坑支护工程- 12 -第三节 垫层工程- 14 -第四节 钢筋工程- 15 -第五节 模板工程- 22 -第六节 混凝土工程- 2

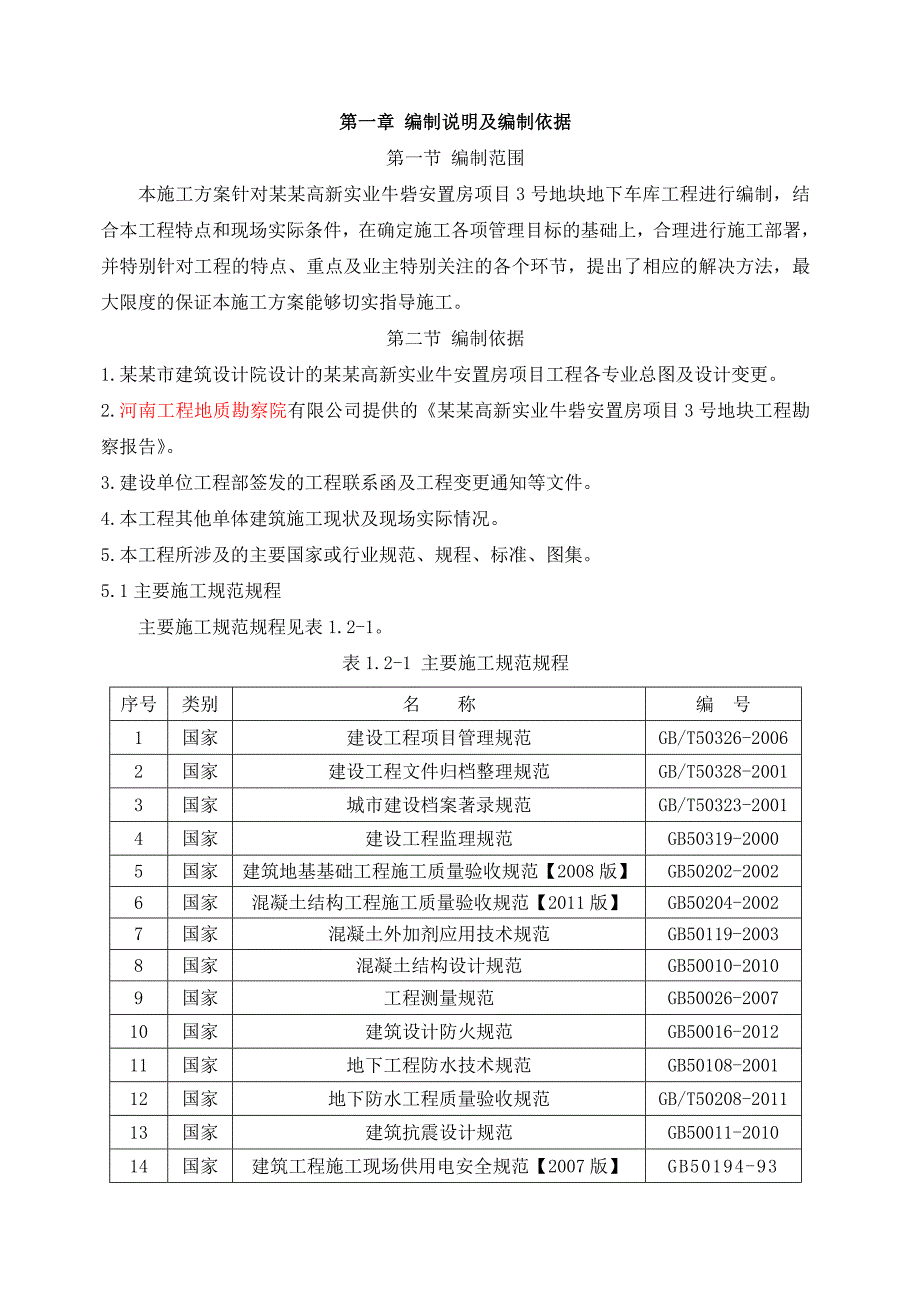

3、5 -第七节 防水工程- 27 -第九章 质量保证措施- 30 -第一节 质量管理目标及管理体系- 30 -第二节 工程质量保证控制措施- 31 -第三节 工程质量控制措施- 31 -第四节 主体质量通病及预控对策- 32 -第十章 安全、文明施工措施和方案- 34 -第一节 施工安全的具体措施- 34 -第二节 文明施工组织- 35 -第十一章 附图- 36 -第一章 编制说明及编制依据第一节 编制范围本施工方案针对某某高新实业牛砦安置房项目3号地块地下车库工程进行编制，结合本工程特点和现场实际条件，在确定施工各项管理目标的基础上，合理进行施工部署，并特别针对工程的特点、重点及业主特别关注的
4、各个环节，提出了相应的解决方法，最大限度的保证本施工方案能够切实指导施工。第二节 编制依据1.某某市建筑设计院设计的某某高新实业牛安置房项目工程各专业总图及设计变更。2.河南工程地质勘察院有限公司提供的某某高新实业牛砦安置房项目3号地块工程勘察报告。3.建设单位工程部签发的工程联系函及工程变更通知等文件。4.本工程其他单体建筑施工现状及现场实际情况。5.本工程所涉及的主要国家或行业规范、规程、标准、图集。5.1主要施工规范规程主要施工规范规程见表1.2-1。表1.2-1 主要施工规范规程序号类别名 称编 号1国家建设工程项目管理规范GB/T50326-20062国家建设工程文件归档整理规范GB
5、/T50328-20013国家城市建设档案著录规范GB/T50323-20014国家建设工程监理规范GB50319-20005国家建筑地基基础工程施工质量验收规范【2008版】GB50202-20026国家混凝土结构工程施工质量验收规范【2011版】GB50204-20027国家混凝土外加剂应用技术规范GB50119-20038国家混凝土结构设计规范GB50010-20109国家工程测量规范GB50026-200710国家建筑设计防火规范GB50016-201211国家地下工程防水技术规范GB50108-200112国家地下防水工程质量验收规范GB/T50208-201113国家建筑抗震设计规
6、范GB50011-201014国家建筑工程施工现场供用电安全规范【2007版】GB50194-9315国家安全防范工程技术规范GB50348-200416行业建筑地基处理技术规范JGJ79-201217行业钢筋机械连接通用技术规程JGJ107-201018行业钢筋焊接及验收规程JGJ18-201219行业施工现场临时用电安全技术规程JGJ46-20055.2主要标准主要标准见表1.2-2。表1.2-2 主要标准序号类别名 称编 号1国家建筑工程施工质量验收统一标准GB50300-20012国家混凝土强度检验评定标准GBJ107-20103国家混凝土质量控制标准GB50164-20115.3主要
7、图集主要图集见表1.2-3。表1.2-3 主要图集序号类别名 称编 号1国家混凝土结构施工图平面整体表示方法制图规则与构造详图（现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构）11G101-12国家混凝土结构施工图平面整体表示方法制图规则与构造详图（现浇混凝土楼面与屋面板）11G101-23国家混凝土结构施工图平面整体表示方法制图规则与构造详图（独立基础、条形基础、桩基承台）11G101-34国家混凝土结构施工钢筋排布规则与构造详图（现浇混凝土框架、剪力墙、框架-剪力墙）12G901-1第二章 工程概况及特征第一节 工程概况1.工程建设概述某某高新实业牛砦安置房项目工程共4个地块，为群体
8、（30幢）高层建筑，附属社区、幼儿园等辅助用房。项目1号、2号地块位于某某市高新区金柏路、法青街、红杉路、枫香路合围区域，3号地块位于金柏路、法青街、红杉路、科学大道合围区域，4号地块位于金柏路、杜英街、红杉路、科学大道合围区域。总占地面积，约118亩，总户数3941户，总建筑面积约.5，其中地下建筑面积.19，地上总建筑面积.32。本方案针对的建筑物为3号地块地下车库,地下车库部分的建筑面积49927， 地下车库中主楼为15-16号楼、17-18号楼、19-20号楼、21-22号楼；地下车库基础形式为独立基础加防水板，主楼基础形式为筏板基础。2.工程设计概况2.1建筑设计概况本工程地下车库建
9、筑设计各项概况见表2.1-1。表2.1-1 建筑设计概况序号项目说明及内容地下车库1建筑面积49927m22地下层数2层3层高负一层层高5.3m，负二层层高3.8m4标高-1层标高为-7.250，-2层标高为-11.0505建筑工程等级一级6耐火等级一级7防水底板1.5厚合成高分子自粘胶膜防水卷材+350号油毡8侧壁1.5厚合成高分子自粘胶膜防水卷材9顶板1.5厚合成高分子自粘胶膜防水卷材，防水卷材为防穿刺型2.2结构设计概况结构设计概况见表2.1-2。表2.1-2 结构设计概况序号内 容说明与要求地下车库1基础与地下室基础形式地梁、独立基础、条形基础+防水板2基础持力层独立基础、条形基础持力
10、层均为粉质粘土夹粉土层，地基承载力特征值fak250kPa；3地下室底板现浇钢筋砼底板板厚：250mm4地下室挡墙-1层墙厚：300mm，-2层墙厚：350mm5地下室顶板现浇钢筋砼楼板，板厚为250mm6结构体系框架结构体系8结构设计使用年限50年7安全等级二级9抗震设防抗震设防类别为丙类.抗震设防烈度为7度，结构形式框架结构，抗震等级为三级，抗震构造措施为三级10环境类别-B类11砼强度等级基础垫层为C15；地下室外围挡土墙、基础底板应选用P8抗渗混凝土，有覆土部分的地下室梁板选用P6抗渗混凝土；构造柱、圈梁及其他非承重构件为C20。12钢筋HPB300钢筋；HRB335钢筋；HRB400
11、钢筋3.自然条件3.1工程地质、地形本工程场地位于某某市高新区金柏路、法青街、红杉路、科学大道合围区域，建筑面积49927。场地内地形基本平坦，地下水位埋深在26米（从自然地面115.0m高程算起），属孔隙潜水类型，水位年变幅2 -3米左右，本场地抗浮设计水位高程为92.0m。地下水对混凝土结构微腐蚀性，对钢筋混凝土结构中的钢筋在干湿交替环境下具有微腐蚀性。3.2现场施工条件3.2.1季节性施工条件：本工程施工期正经历夏季雨季，需要采取雨季防水、防高温等技术性措施。3.2.2交通运输条件：本工程场外交通较为便利，场内道路为沿围挡环道，仅有北面和西面两个出入口。3.2.3场地情况：目前场地内正在
12、进行桩间土开挖施工。3.2.4临电临水：现场桩间土开挖正在施工，已有临时电源和临时用水的接口，可以作为施工临时用电用水的接入点。第二节 工程特点及重点分析1.工程特点本工程和1号坑、2号坑、4号坑共同组成牛砦安置房项目，总建筑面积.5平方米，地上2533层剪力墙结构；建筑规划合理、布局精巧、工程建设标准高，形成现代时尚、简洁明快、美观大气的高档住宅小区，其中本工程所涵盖施工内容建筑面积约m2。2.工程重点及施工关键2.1确保施工工期是重点地下车库结构主体施工工期仅为120天，施工需经历夏季和雨季。工程量大，施工难度高，不可预见因素多，要求总承包施工管理中各分部分项工程安排紧凑，布置合理，尽可能
13、利用工作面流水交叉作业，为建设单位专业分包及早插入创造条件，施工过程中确保人力、物力、财力的投入，提高机械化施工水平各专业密切配合，充分协调。2.2施工安全管理是重点由于工期紧迫，高层建筑必须同地下车库同时施工，水平及垂直交叉作业较多，且施工工作面大，施工工种、人员均较多，施工安全管理的问题比较突出。针对本工程的特点，制定相应的安全作业防护措施、机电安全措施和消防安全措施。同时加强施工人员安全教育，提高自身保护意识，并建立定期和不定期的安全检查，对存在的安全隐患及时排除，以确保施工安全。2.3本工程技术重点结构设计几何尺寸，6栋高层建筑与地下室交接处的后浇带处理，地下室防水施工等为施工技术的重点。本项目连同六栋高层建筑属群体高层建筑，每栋楼的放线和地下车库基础定位必须准确，才能确保整个区域工程位置准确；设专职测量组，配备专业测量人员和先进的测绘仪器。在施工过程严格控制，确保地下车库轴线及结构构件位置正确。楼内墙体较多，异型构件多，标高、轴线的控制以及现场放样必须准确无误，才能保证设计尺寸。2.4本工程与高层建筑同时施工，专业施工队伍较多，为保证工程顺利进行。需加强与已开工工程的配合协调，比如，交通道路、多塔作业、地下车库的接缝处理等。第三章 施工部署第一节 组织管理机构1.项目组织机构图项目经理生产经理总工程师工程部技术质量部合约商务部综合办安全
