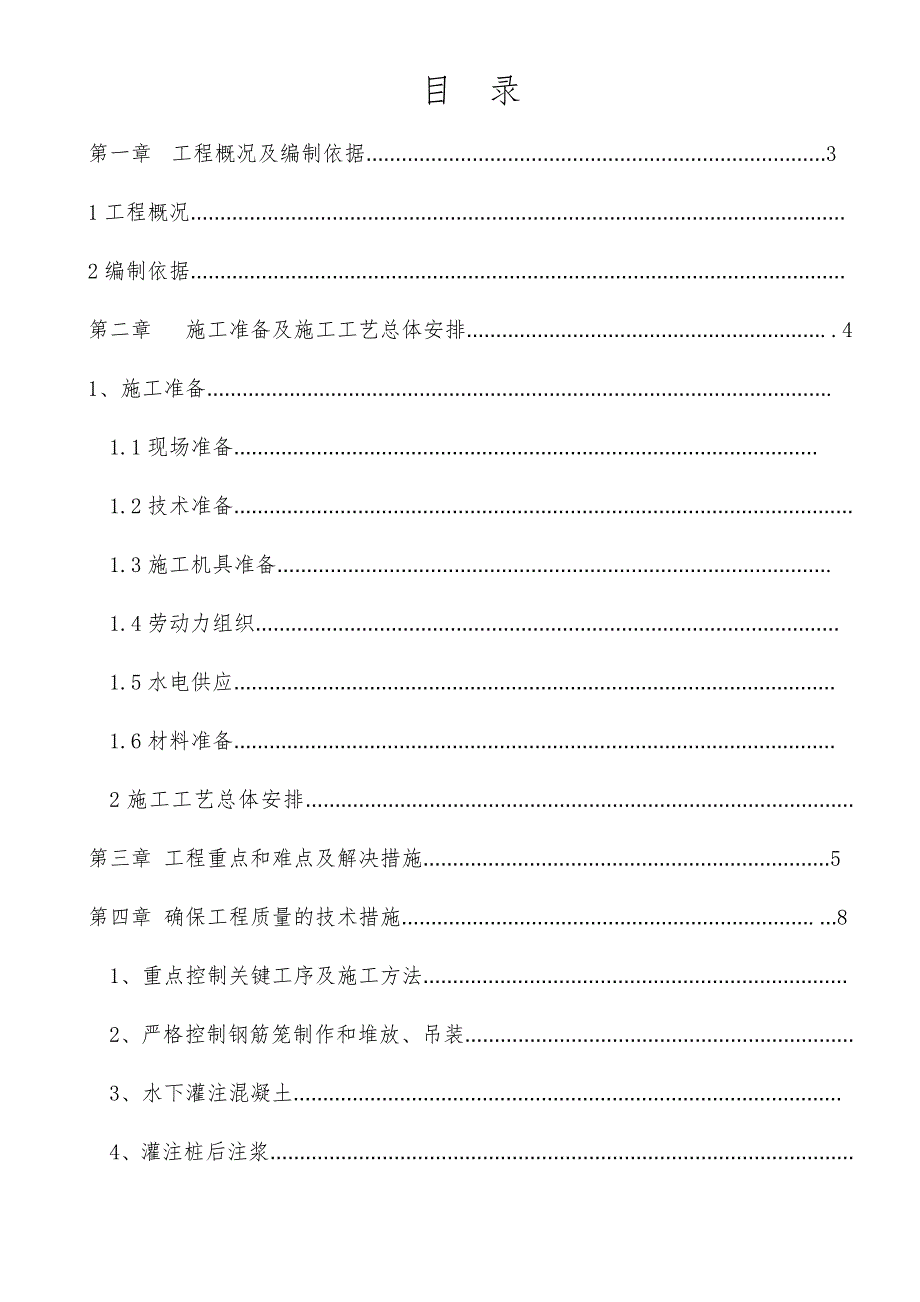

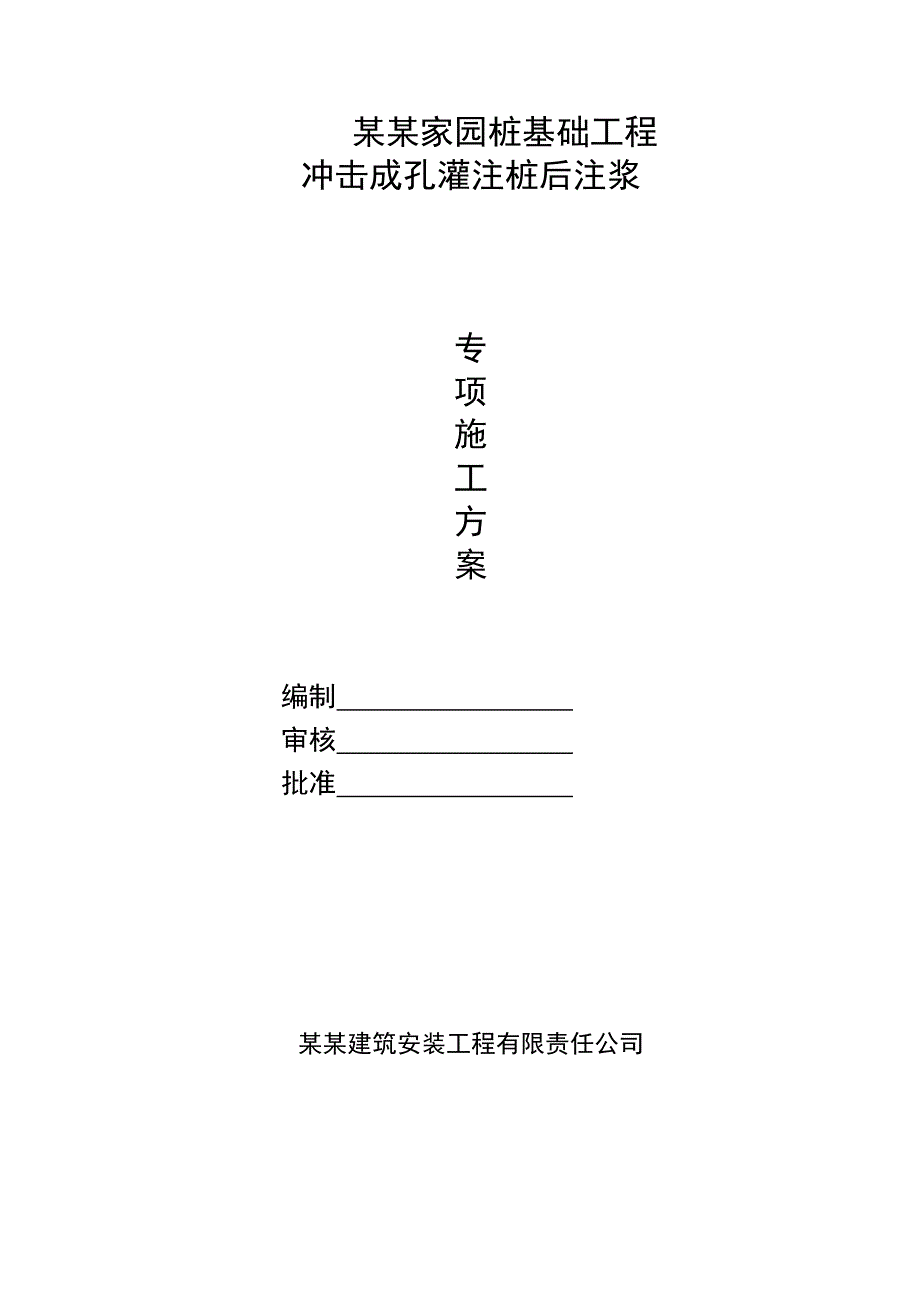

1、某某家园桩基础工程冲击成孔灌注桩后注浆专项施工方案编制 审核 批准 某某建筑安装工程有限责任公司 目 录第一章 工程概况及编制依据31工程概况2编制依据第二章 施工准备及施工工艺总体安排.41、施工准备.1.1现场准备1.2技术准备1.3施工机具准备.1.4劳动力组织1.5水电供应1.6材料准备2施工工艺总体安排第三章 工程重点和难点及解决措施5第四章 确保工程质量的技术措施.81、重点控制关键工序及施工方法2、严格控制钢筋笼制作和堆放、吊装3、水下灌注混凝土4、灌注桩后注浆第五章 确保工程安全施工的管理措施12第六章 确保工程质量的管理措施151质量保证体系2质量保证措施3技术措施4组织措施

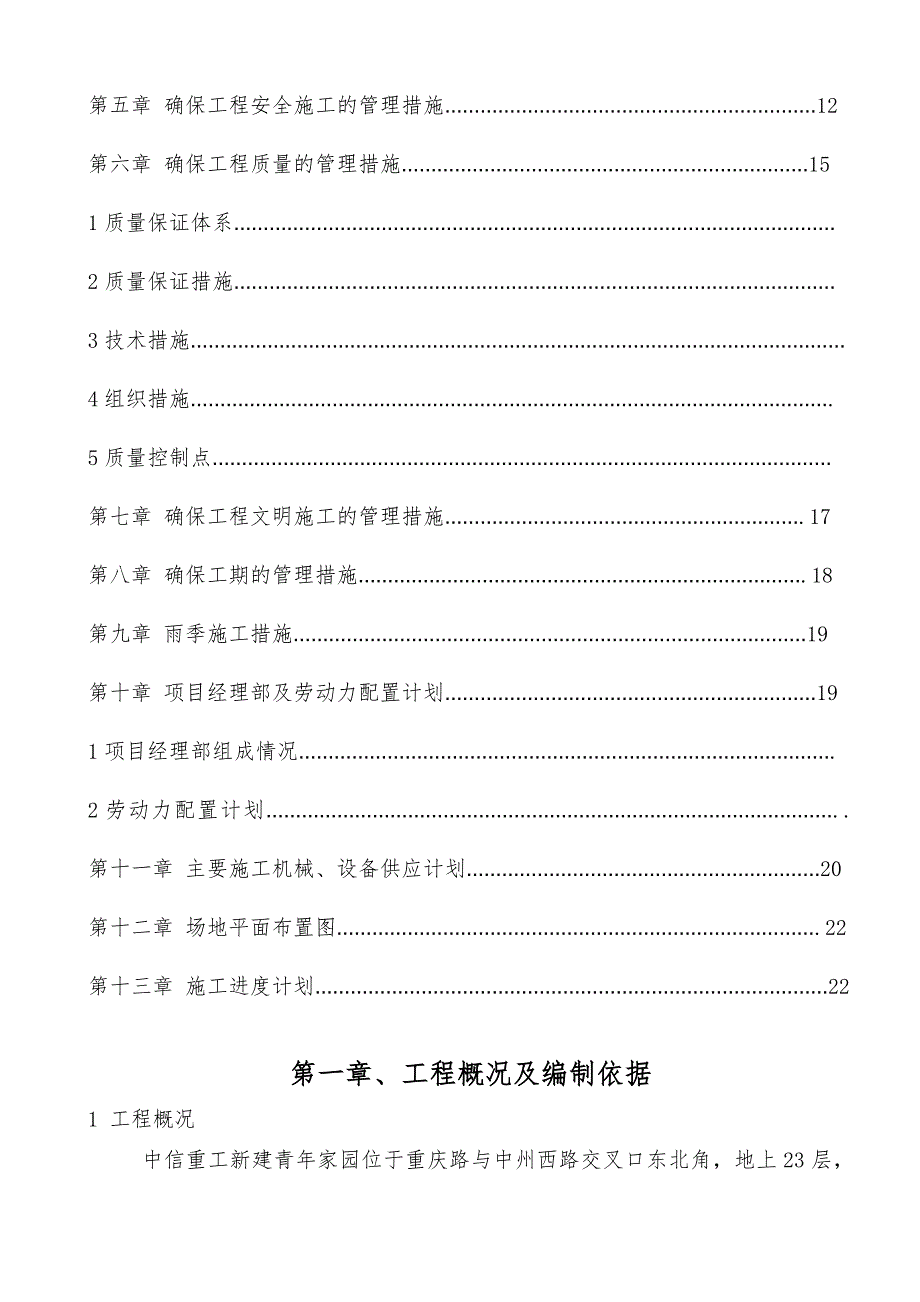

2、.5质量控制点第七章 确保工程文明施工的管理措施.17第八章 确保工期的管理措施.18第九章 雨季施工措施19第十章 项目经理部及劳动力配置计划191项目经理部组成情况.2劳动力配置计划.第十一章 主要施工机械、设备供应计划20第十二章 场地平面布置图.22第十三章 施工进度计划22第一章、工程概况及编制依据1 工程概况中信重工新建青年家园位于重庆路与中州西路交叉口东北角，地上23层，地下2层，建筑地基采用冲击成孔灌注桩后注浆桩基础，共设计600灌注桩395根，700灌注桩258根。由于桩的规格较多，有效桩长分别为15.5m、16m、16.3m、16.8m，以第层卵石层为桩端持力层，600单桩
3、竖向承载力特征值2500KN，600单桩竖向承载力特征值3100KN，桩身混凝土强度等级C40。场地土层及地质情况详见机械工业部第四设计研究院的某某家园岩土工程勘察报告书。2 编制依据 施工图纸 地质勘察报告 公司颁布的质量手册、程序文件作业指导书等 建筑地基基础工程施工质量验收规范GB502022002 建筑桩基技术规范(JGJ 942008) 混凝土结构工程施工质量验收规范（GB502042002） 混凝土强度检验评定标准（GBJ10787） 建筑工程质量验收统一标准（GB503002001） 工程测量规范（GB500262007） 施工现场临时用电安全技术规范（JGJ462005） 建筑
4、机械使用安全技术规范（JGJ332001） 建筑施工安全检查标准（JGJ5999）第二章、施工准备及施工工艺总体安排1 施工准备1.1 现场准备 熟悉施工图纸，把握设计思想，搞清尺寸关系及结构关系，收集图纸会审纪要、设计变更等相关技术资料，为工程施工提供依据。 了解场地土的工程水文地质情况、文物钻探情况及地下管线敷设情况，安排施工场地平面布置，确定可行的施工技术方案。 做好“三通一平”即水通、电通、道路通和场地平整。 水电安装，确定用电功率，由甲方确定水电接口，找电工或自行安装。 施工现场规划布置，综合考虑现场情况，先确定泥浆车辆道路、水电线路布置。1.2 技术准备 放基线 桩基轴线，不仅是桩
5、基础施工，而且是整个上部结构施工所应遵照的，必须予以高度重视。轴线的施放，并应多次复合测量。桩基轴线的定位点，应设置在不受桩基础施工影响处。 设置水准基点每根桩入土后，均应按照设计要求做标高记录。为了控制桩基施工的标高，应在施工地区附近设置水准基点，一般要求不少于2个，为防止损坏，应设置在不受桩基施工影响处。 施放桩位根据设计图纸中的桩位图，按成桩顺序将桩逐一编号，根据桩号所对应的轴线，按尺寸要求施放桩位。主轴线网定位放线由施工方实施，并经业主（或监理）复核签证，以验线记录单及现场控制桩为依据，由现场技术人员对桩位进行放线定位，打小木桩明示桩位，并经甲方代表、监理工程师复核、签证。 1.3 施
6、工机具准备 成孔设备：冲击钻19台。 砼浇灌设备：导管、漏斗、隔水栓四套。 注浆设备：注浆泵两台。 25T吊车2台，150型小挖机2台，汽车泵一台，地泵一台。 辅助设备及工具：J21经纬仪1台，DS3Z水准仪1台（套），50m钢尺2把，砼试模三组。 其他：泥浆车运输3辆，泥浆泵3台，电焊机10台，铁锨数把。1.4 劳动力组织 冲锤45人。 砼浇灌：砼工25人、二班作业。 注浆人员：前场2人，后场3人。 其他工种：电工3人，杂工3人。1.5 水电供应施工前施工用水、生活用水安装到位。用电自指定位置引至现场并配备电盘（箱）。电力要求：总电力约600KW。1.6 材料组织计划使用商品砼 5000方
7、左右，所用材料需有合格证或检验报告，经复试合格方可进场使用。注浆导管 2400 m。2 施工工艺总体安排主要施工工艺流程如下：测量放线、开挖浆池、浆沟桩机就位、孔位校正冲击至设计深度清孔钢筋笼吊装混凝土导管安装水下混凝土浇灌桩端、桩侧后注浆成桩养护。第三章、工程重点和难点及解决措施一、工程重点：保证质量，保证安全，保证工期。1、保证质量1.1、保证桩长；1.2、严格控制桩的垂直度；1.3、钢筋笼安放到位，保证焊接质量；1.4、保证水下浇注混凝土的质量；1.5、保证桩侧、桩端注浆的质量，因为本工程注浆后，单桩承载力的理论计算特征值提高一倍；。2、保证施工安全因设备数量多，交叉作业，所以不能有带故
8、障设备入场，施工过程中设备出现故障及时解决，严查安全隐患，保证设备操作人员及周围作业人员的安全。3、保证工期本工程工期紧，要按天、按周落实工程进度，保证工期要求。二、工程难点1、作业场地狭小，泥浆外运量大，深基坑作业；2、桩成孔深度在16米左右，入卵深度达到10米，如果控制不好容易造成塌孔；3、钢筋笼比较长，造成吊装及焊接困难；4、本工程的地面标高各个承台都不尽相同，所以要特别注意灌注砼桩顶标高的控制；5、因为浇注砼时是水下浇注，因此要保证桩身质量要求；6、做好桩侧、桩端注浆的控制，保证注浆质量；三、保证工程重点解决工程难点的具体措施为解决本工程的重点难点，计划采取以下措施：1、 人员到位1.
9、1、设置泥浆排放和外运小组，根据施工需要快速把泥浆排放到指定地点，合理组织泥浆车及时清运。1.2、成孔时控制泥浆浓度，设置灌桩小组，提前准备好钢筋笼，绑扎好注浆管，灌桩道路规划到位，确保在桩底施工到设计标高后及时灌注。1.3、在钢筋笼内侧放置2根钢管，与钢筋笼主筋方向平行，增加钢筋笼刚度，保证在起吊时钢筋笼不变形。1.4、设置专职测量人员，负责桩顶标高。1.5、灌注砼时，注意提导管的时机和幅度，确保导管一直埋在砼中。1.6、注浆时控制注浆压力、注浆量、以及其他异常情况。具体班组人数如下：（1）钢筋制作12人（含注浆管制作）；（2）冲击钻作业45人；（3）排泥浆10人；（4）灌桩25人；（5）挖
10、掘机司机、吊车司机共8人；（6）后勤服务人员6人；（7）电工3 人；（8）杂工3人。共计112人。2、 设备到位（1）25吨吊车2台，汽车泵和地泵各一台（用于集中砼浇筑）；（2）小挖机2台，工作75天左右；（3）泥浆车2台；（4）电焊机（600）10台；（5）冲击钻19台；（6）切割机1台；（7）弯曲机1台，调直机1台；（8）配电盘及电缆线：3个大配电盘，每盘上 250A 空气开关34个，6个小配电盘，每盘上 100A 型号空气开关34个，电缆线 185mm2 200 米， 50 mm2 600 米；（9）注浆设备2台；3、打桩顺序打桩顺序东西方向从东西两边外围向中间施工，南北方向由南向北施工
11、，以轴线为单位，待整轴线施工完毕后，退到下一轴线，再开挖泥浆沟，保证泥浆及时排出。在基坑东、西、南三面距基坑壁一米挖好浆沟、东南角、南大门中间、西北角三个部位挖三个浆池，用于排浆。4、人员住宿及生活安排六月份天气炎热，每间住宿人数为8人，并配备空调、电扇，厨房卫生，配备风扇。5、其他要求要求水电到位，每个冲击钻接一个水龙头，泥浆池6个，每个泥浆池边有一个水龙头。第四章、确保工程质量的技术措施1、重点控制关键工序及施工方法1.1、桩机就位桩机应放平放稳，机底应垫木,避免因机身倾斜而造成的桩孔偏斜。1.2、冲击钻成孔因桩身入卵深度约为10米，用冲击钻冲击成孔，以保证桩长的需要。同时需要挖泥池便于泥浆排放，保证现场不被泥浆污染。冲击钻成孔重要工序：安装冲击钻在钻头锥顶和提升钢丝绳之间应设置保证钻头自转向的装置，以防产生梅花孔。冲击钻进及清除沉渣（1）开孔时，应低锤密击，如遇到细砂等软弱土层，可加粘土块夹小片石反复冲击造壁，孔内泥浆面应保持稳定；（2）进入基岩后，应低锤冲击或间断冲击，
