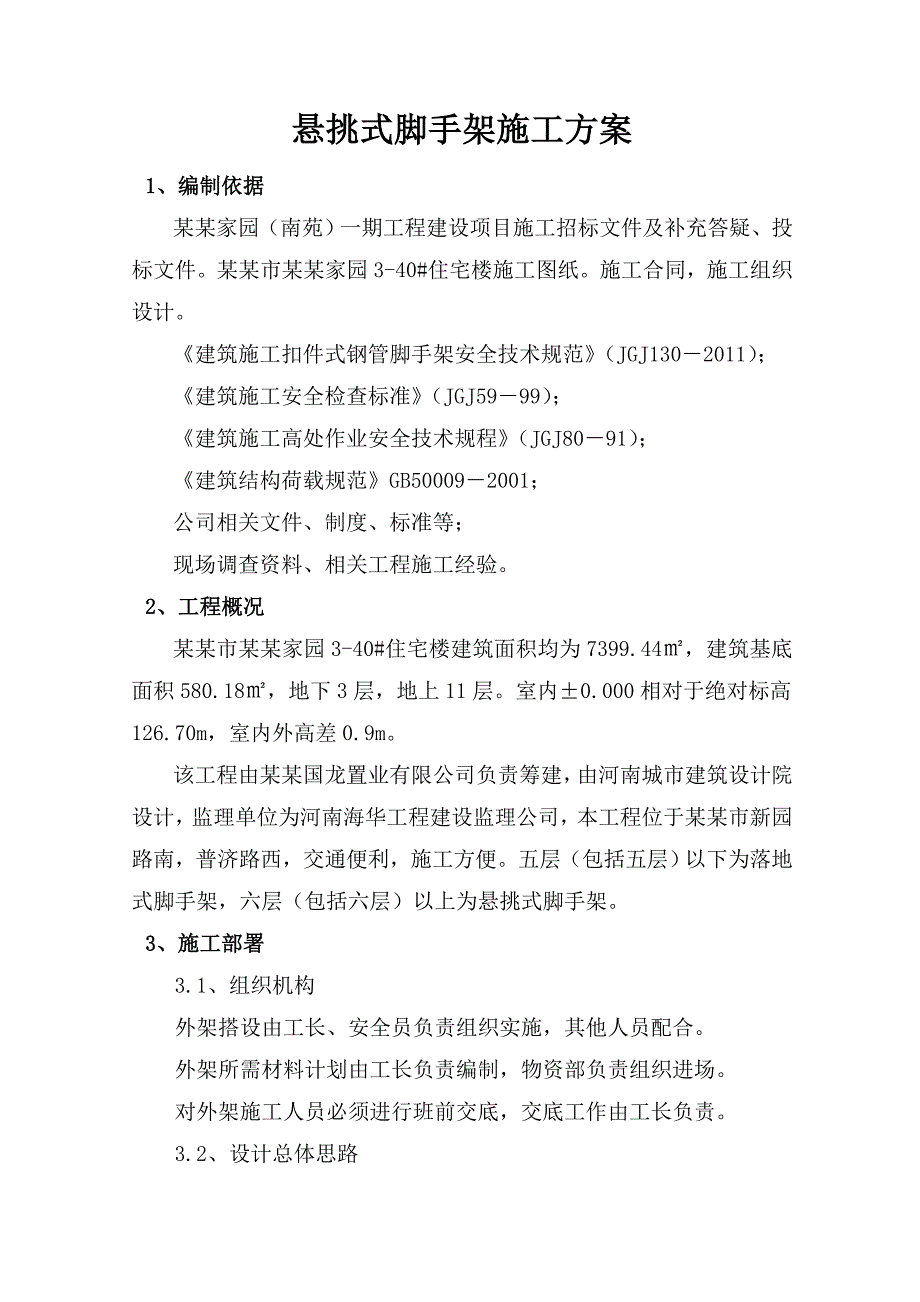

1、悬挑式脚手架施工方案1、编制依据某某家园（南苑）一期工程建设项目施工招标文件及补充答疑、投标文件。某某市某某家园3-40#住宅楼施工图纸。施工合同，施工组织设计。建筑施工扣件式钢管脚手架安全技术规范（JGJ1302011）；建筑施工安全检查标准（JGJ5999）；建筑施工高处作业安全技术规程（JGJ8091）；建筑结构荷载规范GB500092001；公司相关文件、制度、标准等；现场调查资料、相关工程施工经验。2、工程概况某某市某某家园3-40#住宅楼建筑面积均为7399.44，建筑基底面积580.18，地下3层，地上11层。室内0.000相对于绝对标高126.70m，室内外高差0.9m。该工程

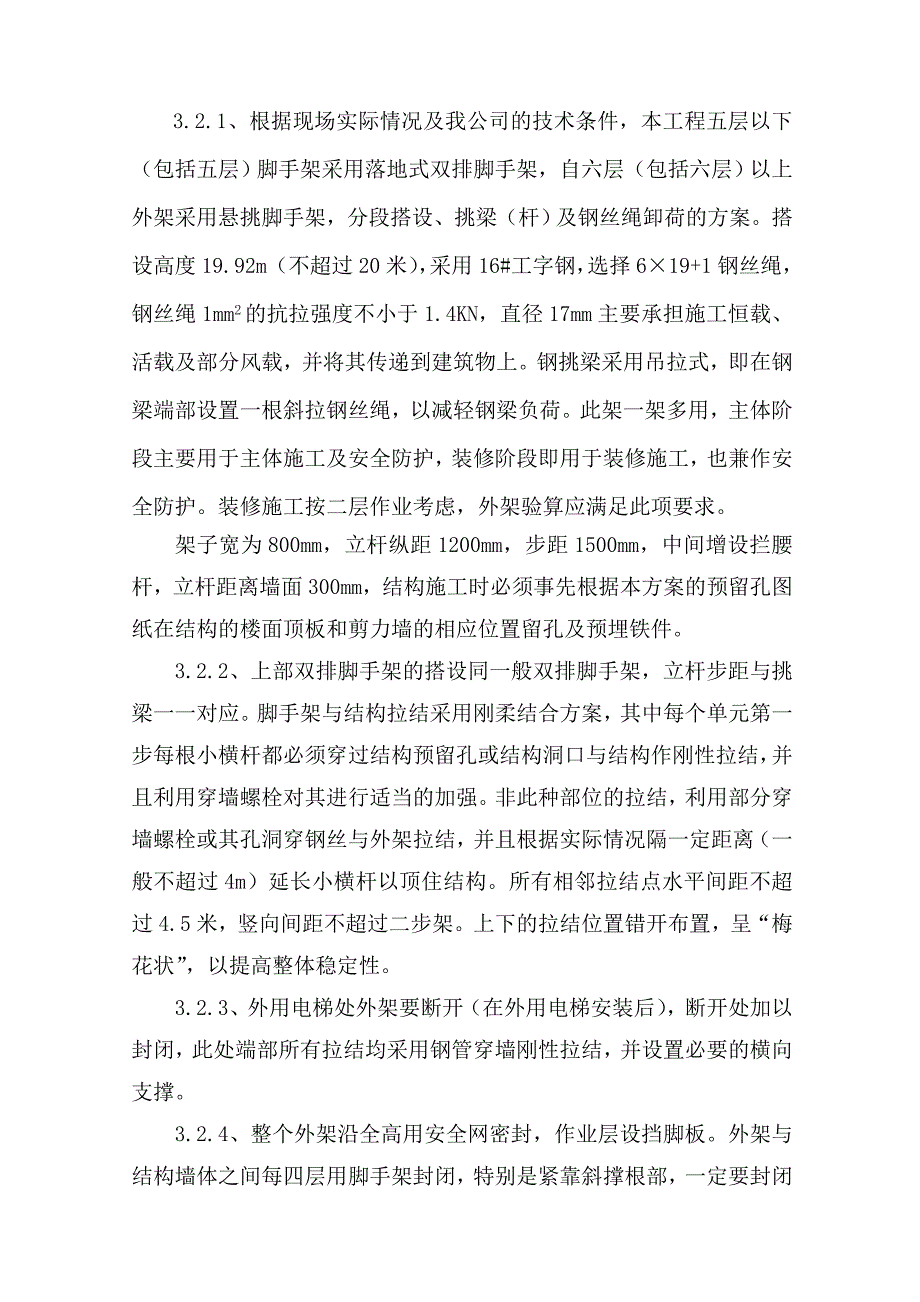

2、由某某国龙置业有限公司负责筹建，由河南城市建筑设计院设计，监理单位为河南海华工程建设监理公司，本工程位于某某市新园路南，普济路西，交通便利，施工方便。五层（包括五层）以下为落地式脚手架，六层（包括六层）以上为悬挑式脚手架。3、施工部署3.1、组织机构外架搭设由工长、安全员负责组织实施，其他人员配合。外架所需材料计划由工长负责编制，物资部负责组织进场。对外架施工人员必须进行班前交底，交底工作由工长负责。3.2、设计总体思路3.2.1、根据现场实际情况及我公司的技术条件，本工程五层以下（包括五层）脚手架采用落地式双排脚手架，自六层（包括六层）以上外架采用悬挑脚手架，分段搭设、挑梁（杆）及钢丝绳卸荷
3、的方案。搭设高度19.92m（不超过20米），采用16#工字钢，选择619+1钢丝绳，钢丝绳1mm2的抗拉强度不小于1.4KN，直径17mm主要承担施工恒载、活载及部分风载，并将其传递到建筑物上。钢挑梁采用吊拉式，即在钢梁端部设置一根斜拉钢丝绳，以减轻钢梁负荷。此架一架多用，主体阶段主要用于主体施工及安全防护，装修阶段即用于装修施工，也兼作安全防护。装修施工按二层作业考虑，外架验算应满足此项要求。架子宽为800mm，立杆纵距1200mm，步距1500mm，中间增设拦腰杆，立杆距离墙面300mm，结构施工时必须事先根据本方案的预留孔图纸在结构的楼面顶板和剪力墙的相应位置留孔及预埋铁件。 3.2.
4、2、上部双排脚手架的搭设同一般双排脚手架，立杆步距与挑梁一一对应。脚手架与结构拉结采用刚柔结合方案，其中每个单元第一步每根小横杆都必须穿过结构预留孔或结构洞口与结构作刚性拉结，并且利用穿墙螺栓对其进行适当的加强。非此种部位的拉结，利用部分穿墙螺栓或其孔洞穿钢丝与外架拉结，并且根据实际情况隔一定距离（一般不超过4m）延长小横杆以顶住结构。所有相邻拉结点水平间距不超过4.5米，竖向间距不超过二步架。上下的拉结位置错开布置，呈“梅花状”，以提高整体稳定性。3.2.3、外用电梯处外架要断开（在外用电梯安装后），断开处加以封闭，此处端部所有拉结均采用钢管穿墙刚性拉结，并设置必要的横向支撑。3.2.4、整

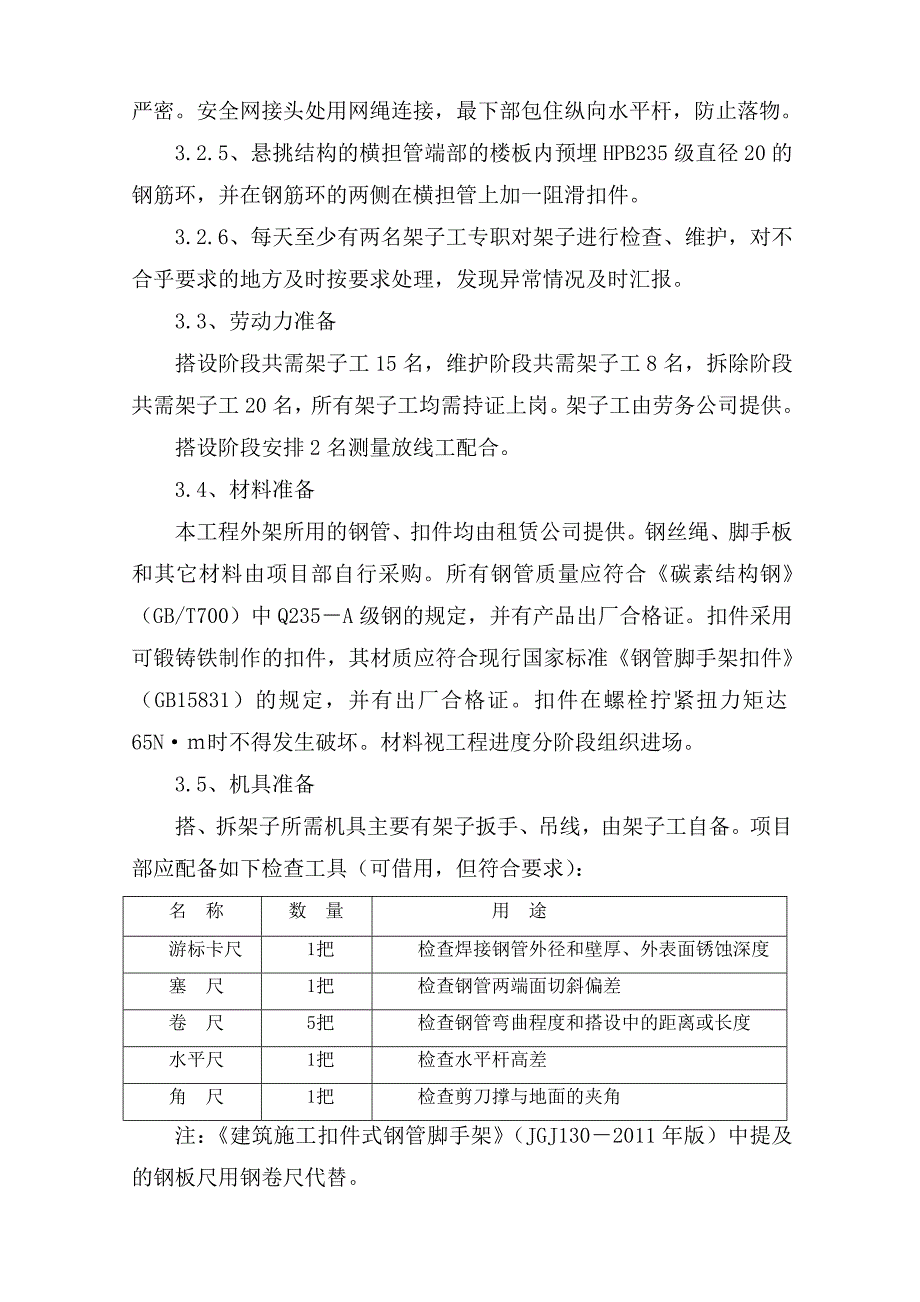

5、个外架沿全高用安全网密封，作业层设挡脚板。外架与结构墙体之间每四层用脚手架封闭，特别是紧靠斜撑根部，一定要封闭严密。安全网接头处用网绳连接，最下部包住纵向水平杆，防止落物。3.2.5、悬挑结构的横担管端部的楼板内预埋HPB235级直径20的钢筋环，并在钢筋环的两侧在横担管上加一阻滑扣件。3.2.6、每天至少有两名架子工专职对架子进行检查、维护，对不合乎要求的地方及时按要求处理，发现异常情况及时汇报。3.3、劳动力准备搭设阶段共需架子工15名，维护阶段共需架子工8名，拆除阶段共需架子工20名，所有架子工均需持证上岗。架子工由劳务公司提供。搭设阶段安排2名测量放线工配合。3.4、材料准备本工程外架
6、所用的钢管、扣件均由租赁公司提供。钢丝绳、脚手板和其它材料由项目部自行采购。所有钢管质量应符合碳素结构钢（GB/T700）中Q235A级钢的规定，并有产品出厂合格证。扣件采用可锻铸铁制作的扣件，其材质应符合现行国家标准钢管脚手架扣件（GB15831）的规定，并有出厂合格证。扣件在螺栓拧紧扭力矩达65N时不得发生破坏。材料视工程进度分阶段组织进场。3.5、机具准备搭、拆架子所需机具主要有架子扳手、吊线，由架子工自备。项目部应配备如下检查工具（可借用，但符合要求）：名称数量用途游标卡尺1把检查焊接钢管外径和壁厚、外表面锈蚀深度塞尺1把检查钢管两端面切斜偏差卷尺5把检查钢管弯曲程度和搭设中的距离或长
7、度水平尺1把检查水平杆高差角尺1把检查剪刀撑与地面的夹角注：建筑施工扣件式钢管脚手架（JGJ1302011年版）中提及的钢板尺用钢卷尺代替。3.6、技术准备安装、拆卸作业前，编制本专项施工方案的专业技术人员和专职安全员应向全体作业人员进行安全技术交底。人员变动应重新交底。应按本施工方案要求准确放线定位。4、脚手架构造要求4.1、总的设计尺寸本工程为钢筋砼框架剪力墙结构，采用密目式安全立网封双排脚手架进行结构施工。网目密度为2000目/100cm2，脚手架采用48*3.5钢管搭设，铺四层竹串脚手板。连墙件的连墙杆与脚手架钢管相同，连墙件与脚手架的连接、连墙件与建筑物的连接(各连接点采用双扣连接，
8、连墙布置二步三跨，脚手架搭设尺寸为：立杆横距lb=0.80m，立杆纵距la=1.2m(可根据现场实际情况局部有所调整)，大横杆步距h=1.5m，脚手架每段搭设高度不大于20m。4.2、型钢悬挑梁立杆下面用16号工字钢进行悬挑，悬挑钢梁悬挑长度1.5m，锚固长度1.8m。悬挑钢梁间距1.2m。钢梁外段用直径17mm的619+1钢丝绳进行斜拉，在悬挑钢梁的上一层结构施工时，在边梁或柱、墙上预留25PVC管（或吊环）穿钢丝绳。悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不宜小于16。 1木楔楔紧悬挑钢梁楼面构造当型钢悬挑梁与建筑结构采用螺栓钢压板连接
9、固定时，钢压板尺寸不应小于100mm10mm（宽厚）；当采用螺栓角钢压板连接时，角钢的规格不应小于63mm63mm6mm。型钢悬挑梁悬挑端应设置能使脚手架立杆与钢梁可靠固定的定位点，定位点离悬挑梁端部不应小于100mm。锚固位置设置在楼板上时，楼板的厚度不宜小于120mm。如果楼板的厚度小于120mm应采取加固措施。悬挑钢梁前端应采用吊拉卸荷，吊拉卸荷的吊拉构件有刚性的，也有柔性的，如果使用钢丝绳，其直径为17，使用预埋吊环其直径不宜小于20，预埋吊环应使用HPB235级钢筋制作。钢丝绳卡不得少于3个。在建筑结构角部，钢梁宜扇形布置；如果结构角部钢筋较多不能留洞，可采用设置预埋件焊接型钢三角架
10、等措施。悬挑钢梁支承点应设置在结构梁上，不得设置在外伸阳台上或悬挑板上，否则应采取加固措施。定位点可采用竖直焊接长0.1m、直径25mm-30mm的钢筋或短管等方式。悬挑梁间距应按悬挑架架体立杆纵距设置，每一纵距设置一根。（不允许有连梁）悬挑架的外立面剪刀撑应自下而上连续设置。锚固悬挑梁的主体结构混凝土实测强度等级不得低于C20。 4.2、立杆立杆接头采用对接扣件连接，立杆与大横杆采用直角扣件连接，接头交错布置，两个相邻立杆的接头避免出现在同步同跨内，并在高度方向错开的距离不小于500mm，各接头中心距主节点的距离不大于600mm，下端第一根立杆交错用6m和3m相互错开。对接扣件开口应朝上或朝
11、内。4.3、纵向水平杆纵向水平杆要求设置在立杆内侧，置于小横杆之下，长度不宜小于三跨。接长宜使用对接。对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3。接长如采用搭接，搭接长度不应小于1m，应等间距设置3 个旋转扣件固定。端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm， 同一步大横杆四周要交圈。本工程使用竹串片脚手板，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。首步架纵向水平杆步距不得大于1.5m。4.4、横向水平杆每一立杆与纵向水平
12、杆相交处（即主节点处），都必须设置一根横向水平杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点的距离不大于150mm，小横杆间距应与立杆柱距相同，并根据作业层脚手板搭设的需要，可在两立杆之间等间距设置增加1-2根小横杆，其最大间距不大于750mm。横向水平杆靠墙一端外伸长度不小于300mm，以满足铺一块脚手板的要求。伸出外排大横杆边缘距离不小于100mm，上、下层小横应在立杆处错开布置，同层的相邻小横杆在立杆处相向布置。4.5、纵横向扫地杆构架底部与悬挑结构应连接牢靠，不得滑动或窜动。构架底部应设置纵向和横向扫地杆，扫地杆应贴近悬挑架，纵向扫地杆距悬挑架不得大于20cm；用直角扣件固定在立
13、杆上，横向扫地杆用直角扣件固定在紧靠纵向扫地杆下方的立杆上。4.6、剪刀撑脚手架应在外侧立面整个长度和高度上连续设置剪力撑，每道剪刀撑跨越立杆根数为5-7根，最小距离不得小于6m，剪刀撑水平夹角为45-60，将构架与悬挑架连成一体。剪刀撑的斜杆应用旋转扣件固定与之相交的横向水平杆的伸出端或立杆上，旋转扣件的中心点距主接点的距离不宜大于150mm。剪刀撑斜杆的接长宜采用搭接，搭接长度不应小于1m，应采用不少于2个旋转扣件固定，各杆件端头伸出扣件盖板边缘的长度不应小于100mm。4.7、脚手板作业层脚手板应铺满、铺稳，离开墙面120-150mm。脚手板应设置在三根横向水平杆上。脚手板的铺设可对接平
14、铺，也可搭接铺设。脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长度应取 130-150mm，两快脚手板外伸长度的和不应大于300mm；脚手板搭接铺设时，接头必须支在横向水平杆上。搭接长度应大于 200mm，其伸处横向水平杆的长度不应小于100mm。作业层端部脚手板长度取150mm，板长两端均应与支承杆可靠地固定。4.8、连墙件悬挑架应采用刚性连墙件与建筑物牢靠连接，脚手架每两步三跨应设置一道刚性连墙件。严禁采用钢筋铁丝等柔性连墙件。本工程采用刚性连墙件，连墙件水平方向在3.6m处设置一个点，高度方向每两步设置一道，间距3m。本工程连墙件拉结在预埋在砼楼板的钢管上，采用扣件连接的方式
15、。连墙杆内外两个受力方向均应采用不小于两个直角扣件固定。4.9、防护设施脚手架要满挂全封闭式的密目安全网，密目网采用2000目立网，用网绳绑扎在大横杆外立杆里侧，作业层网应高于平台1.2m，并在作业层下部架处设一道水平兜网。在架内高度3.6m处设首层平网，往上每二层设隔网，施工层应设随层网。作业层脚手架立杆于0.6m及1.2m处设两道防护栏杆，底部侧面设180mm高的挡脚板。5、脚手架搭设与拆除5.1、悬挑式脚手架搭设施工工艺5.1.1、悬挑支承结构安装完后，应对其进行检查验收，合格后方可进行构架搭设。5.1.2、悬挑架必须配合施工进度按专项施工方案的规定搭设。悬挑架构架的搭设应符合建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)的要求。5.1.3、根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记。用钢卷尺拉直，分出立杆位置，并点出立杆标记。5.1.4、当脚手架操作层高出连墙件两步时，应采取临时稳定措施，直到连墙件搭设完毕后方可拆除。5.1.5、双排架宜先立内排立杆，后立外排立杆。 每排立杆宜先立两头的，再立中间的一根，互相看齐后，立中间部分各立杆。双排架内、外排两立杆的连线要与墙面垂直。立杆接长时，宜先立外排，后立内排。5.2、脚手架的拆除施工工艺5.2.
