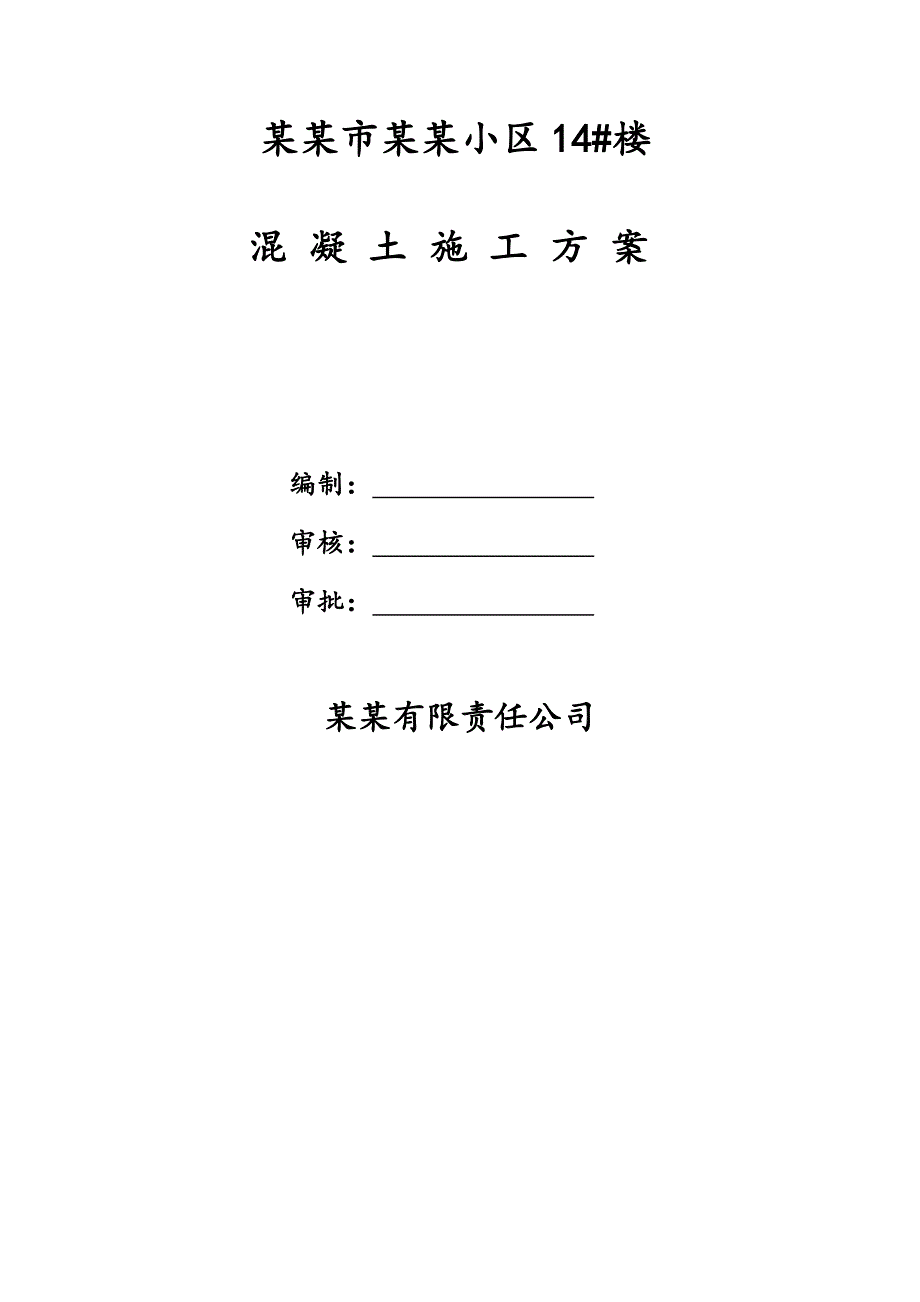

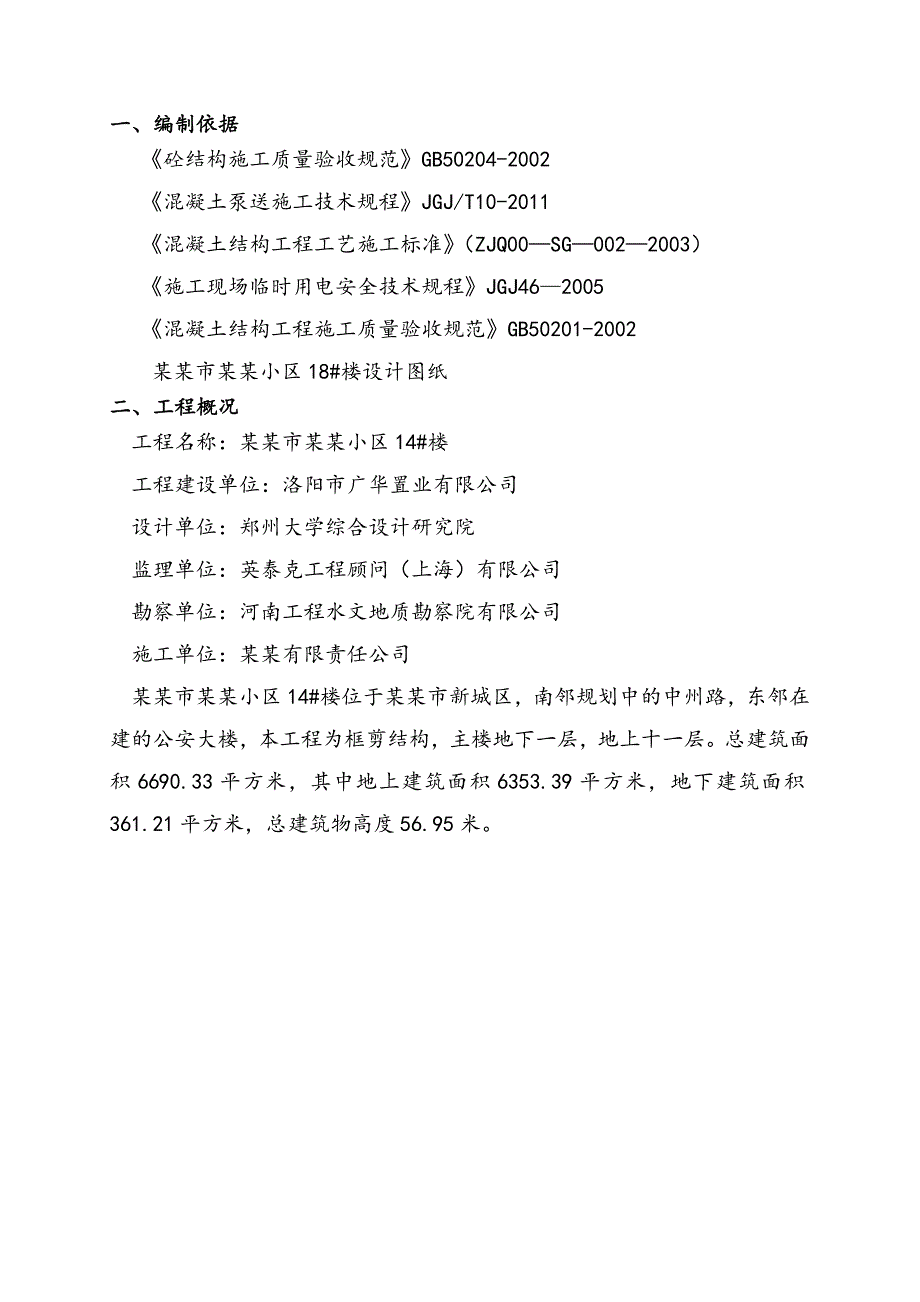

1、某某市某某小区14#楼混 凝 土 施 工 方 案编制: 审核: 审批: 某某有限责任公司目 录 一、编制依据二、工程概况三、施工部署四、混凝土浇筑五、混凝土养护六、泵送混凝土要求七、质量要求八、质量通病的防治九、成品保护十、雨季施工十一、冬季施工十二、安全文明施工措施一、编制依据砼结构施工质量验收规范GB50204-2002混凝土泵送施工技术规程JGJ/T10-2011混凝土结构工程工艺施工标准(ZJQ00SG0022003)施工现场临时用电安全技术规程JGJ462005混凝土结构工程施工质量验收规范GB50201-2002某某市某某小区18#楼设计图纸二、工程概况工程名称:某某市某某小区14
2、#楼工程建设单位:洛阳市广华置业有限公司设计单位:郑州大学综合设计研究院监理单位:英泰克工程顾问(上海)有限公司勘察单位:河南工程水文地质勘察院有限公司施工单位:某某有限责任公司某某市某某小区14#楼位于某某市新城区,南邻规划中的中州路,东邻在建的公安大楼,本工程为框剪结构,主楼地下一层,地上十一层。总建筑面积6690.33平方米,其中地上建筑面积6353.39平方米,地下建筑面积361.21平方米,总建筑物高度56.95米。 砼强度等级、防水砼的抗渗等级详见下表序号构件名称及范围混凝土强度等级防水混凝土抗渗等级1基础垫层C15无2基础、-0.950以下的砼构件、地下室顶板C35基础、挡土墙、
3、地下室顶板抗渗等级P63剪力墙、框架柱、楼层梁、板、楼梯-0.950-5.750C35无5.750以上C30无4雨篷等外露构件、钢筋砼女儿墙栏板C30无5构造柱、过梁、及与圈梁同时浇筑的节点C20无要求水泥等级不低于42.5MPa,水泥品种采用普通硅酸盐水泥、矿渣硅酸盐水泥或火山灰硅酸盐水泥。三、施工布署本工程砼全部采用商品砼1、组织结构及责任项目经理现场副经理 商务经理技术部技术负责人物资部质保部安全部工程部现场经理后勤部机电部安装经理预算部工程价款核算后勤保障扰民协调防雷接地管线预埋物资材料准备工程量计算施工方案制定试验及过程监督文明施工管理现场安全管理施工现场部署劳动力部署施工方案交底2
4、、技术准备 组织项目人员认真学习相关规范、规程或者规定,在施工过程中做到到有据可依。施工前认真查阅结构施工图,并与建筑图、安装图等对比,做深入细致的研究,在图纸会审的基础上力争将施工中可能碰到的难题在施工前解决;提前分析确定施工中的难点及需要着重注意的部分,做到目标明确,重点突出;收集和准备相关技术资料。 实行三级交底制度,即:技术部对项目部有关人员、分包技术人员进行方案交底;工程部对分包工长及班组长进行技术交底(技术部参与并作问题解答);分包工长、班组长对班组进行交底。 原建筑控制网,水准点标高进行复测,放出底板控制标高及电梯基坑和集水井等的上、下边坡控制线。3、劳动力配备:在砼浇筑时,配备
5、两组砼工,每组分两班,每12小时一换,每班10人,各有关专业施工班组长跟班作业。现场管理人员分成两班,每班12小时,负责检查,协调各方面工作等。4、主要机具准备:材料及机具准备表规格单位数量规格备注振捣棒个350230铁锹把20砼汽车泵辆140m三层以下用地泵台1四层以上(含四层)塑料薄膜按实际面积计算5、测量放线(1)测量仪器的准备测量仪器:全站仪1台,经纬仪1台,水准仪1台,50m长钢卷尺1把,5米标尺1个,5m卷尺2把。以上设备应预先进行检验,计量合格,以确保测量用具的精度。(2)标高的测设依据现场引入的水准点用水准仪和标尺将底板标高引测至基坑边,用红三角标识,标出绝对标高和相对标高。基
6、础底板施工的标高控制点引至基坑内侧护坡砼表面,以便于引测。(3)轴线的投测底板施工的轴线在底板筋绑扎前,投测在防水保护层上,主要轴线及墙柱定位边线弹出黑墨线,并用红油漆涂标。投测的纵、横线各不少于2条,经角度、距离校核无误放出其他轴线和墙柱外包边线、电梯井线、集水坑。墙柱筋插入前将其边线用红油漆标于底板上层筋上,以保证其位置正确。6、检验准备(1)钢筋的隐检工作已经完成,并已核实预埋件、线管、孔洞的位置、数量及固定情况无误。(2)模板的预检工作已经完成,模板标高、位置、尺寸准确符合设计要求,支架稳定,支撑和模板固定可靠,模板拼缝严密,符合规范要求。(3)由商品混凝土搅拌站试验室确定配合比及外加
7、剂用量。(4)混凝土浇筑前组织施工人员进行方案的学习,由技术负责人讲述施工方案,对重点部位单独交底,设专人负责,做到人人心中有数。(5)浇筑混凝土用架子、走道及工作平台,安全稳固,能够满足浇筑要求。(6)混凝土浇筑前,仔细清理泵管内残留物,确保泵管畅通,仔细检查井字架加固情况。四、砼浇筑1、现浇混凝土施工主控项目(1)结构混凝土的强度等级必须符合设计要求。用于检查结构构件混凝土强度的试件,应在混凝土的浇筑地点随机抽取。(2)混凝土运输、浇筑及间歇的全部时间不应超过混凝土的初凝时间。同一施工段的混凝土应连续浇筑,并应在底层混凝土初凝之前将上一层混凝土浇筑完毕。(3)现浇结构的外观质量不应有严重缺
8、陷。对已经出现的严重缺陷,应由施工单位提出技术处理方案,并经监理(建设)单位认可后进行处理。对处理的部位,应重新检查验收。2、一般项目现浇结构尺寸允许偏差和检验方法项 目允许偏差(mm)检验方法轴线位置基础15尺量独立基础10墙、柱、梁8剪力墙5垂直度层高5m8经纬仪或吊线、尺量5m10全高(H)H/1000且30截面尺寸+8,-5尺量+8,-5标高层高10尺量全高30电梯井筒长、宽对定位中心线+25、0经纬仪、尺量筒全高(和)垂直度H/1000、且30表面平整度82m靠尺和塞尺预埋设施中心线位置预埋件10尺量预埋管5预留孔、洞中心线位置15尺量注:1.检查轴线、中心线位置时,应沿纵、横两个方
9、向量测,并取其中的较大值。3、砼振捣 砼应用砼振动器进行振实捣固,通常采用插入式振动器,使用要点如下:(1)使用前,应检查各部件是否完好,各连接处是否坚固,电动机绝缘是否可靠,电压和频率是否符合规定,检查合格后,方可接通电源进行试运转。(2)作业时,要使振动棒自然沉入砼,不得用力猛插,宜垂直插入,并插到尚未初凝的下层砼中50100,以使上下层相互结合。(3)振动棒各插点间距应均匀,插点间距不应超过振动棒有效作用半径的1.25倍,最大不超过50.振捣时,应“快插慢拔”。(4)振动棒在砼内振捣时间,每插点约2030s,见到砼不再显著下沉,不出现气泡,表面泛出水泥浆和外观均匀为止。振捣时应将振动棒上
10、下抽动50100,使砼振实均匀。(5)作业中要避免将振动棒触及钢筋、芯管及预埋件等,更不得采取通过振动棒振动钢筋的方法来促使砼振实;作业时振动棒插入砼中的深度不应超过棒长的2/33/4,更不宜将软管插入砼中,以防水泥浆侵蚀软管而损坏机件。(6)振动器在使用中如温度过高,应立即停机冷却检查,冬季低温下,振动器使用前,要缓慢下温,使振动棒内的润滑没解冻后,方能使用;振动器软管的弯曲半径不得小于500,并不得多于两个弯。软管不得有断裂,死弯现象,若软管使用过久,长度变长时,应及时更换。(7)振动器不得在初凝的砼上及干硬的地面上试振。(8)严禁用振动棒撬动钢筋和模板,或将振动棒当锤使用;不得将振动棒头
11、夹到钢筋中;移动振动器时,必须切断电源,不得用软管或电缆线拖拉振动器。(9)作业完毕,应将电动机、软管、振动棒擦刷干净,按规定要求进行保养作业。振动器应放在干燥处,不要堆压软管。4、柱、剪力墙混凝土浇筑(1)柱子浇筑在梁板模板安装后,钢筋未绑扎前进行,以便利用梁板模板稳定柱模和作为浇筑柱砼操作平台之用。梁板柱同时浇注砼。 (2)柱子模板支设完毕后,要在柱底留有两个对称的清扫口,浇筑砼前派专人清理干净柱底后,再将清扫口堵严。(3)柱混凝土分层浇筑,分层振捣,柱砼分层浇筑振捣,每层厚度控制在60左右,每层浇筑时振捣棒插入下层5。浇筑厚度采用尺杆配手灯加以控制。振捣棒不得触动钢筋和预埋件,除上面振捣
12、外下面要有人随时敲打模板来检查是否漏振。(4)柱砼浇筑后,柱顶面用木抹子搓毛,并设专人敲打钢筋上的混凝土。(5)墙体浇筑砼前或新砼与下层砼结合处,应在底面上均匀浇筑5厚与墙体砼成分相同的砂浆。(6)剪力墙浇筑采取长条流水作业,分段浇筑,均匀上升,砼分层浇筑振捣,每层厚度控制在100左右,每层浇筑时振捣棒插入下层5.(7)洞口浇筑砼时,应使洞口两侧砼高度大体一致。(8)砼墙体浇筑振捣完毕后,将上口甩出的钢筋加以整理,用木抹子按标高线将墙上表面砼找平。5、梁、板混凝土浇筑(1)浇筑砼前,为了保证砼面平整度及标高,在柱钢筋上用水准仪抄50c线,浇砼梁、板时,用工程线、卷尺随打随检查。(2)梁板按框架
13、格顺序浇筑,每框架格先将梁根据高度分层浇筑成阶梯形,当达到板底位置时即与板的混凝土一起浇捣,随着阶梯形的不断延展,则可连续向前推进,倾倒混凝土方向与浇筑方向相反。(3)梁柱及梁底部位要用30或50插入式振捣棒振捣密实,振捣时不得触动钢筋和预埋件。梁、柱节点钢筋较密时要用小直径振捣棒振捣,并加密振捣点。(4)浇筑板的混凝土虚铺厚度要略大于板厚,振捣完毕后用1.5-4m刮械刮平,用木抹子抹平,并拉线检查板面平标高,严格控制平整度,尤其墙角根部,浇筑12后,用木抹子抹平,覆盖薄膜,防止砼开裂。(5)当浇筑柱、梁及主次梁交叉处的砼时,一般钢筋较密集,特别是上部钢筋又粗又多,因此既要防止砼下料困难,又要
14、注意砂浆挡住石子下不去。必要时可改用细石砼进行浇筑。(6)梁板设后浇带的地方,在板上按板厚放一木条,在梁上钉木板,其中间要留切口通过钢筋。(7)为保证挑檐混凝土浇筑质量,挑檐外边上口200mm宽不支模板,采用赶浆法分两次浇筑,为使挑檐处砼不外流,即第一次浇筑至挑檐上100mm(即梁内砼比挑檐高100mm),待砼初凝时进行梁内砼第二次浇筑。振捣时,振动棒插入第一次浇筑砼面下100mm,以消除两次砼之间接缝。6、楼梯混凝土浇筑(1)楼梯混凝土自下而上浇筑,先振实底板混凝土,达到踏步位置后再与踏步混凝土一起浇筑,不断连续向上推进,并随时用木抹子将踏步上表面抹平。(2)混凝土浇筑完毕及浇筑过程中设专人清理落地灰及玷污成品上的混凝土颗粒。五、混凝土养护浇筑完毕后,为保证已浇筑好的砼在规定龄期内达到设计要求的强度,并防止产生收缩,应按施工技术方案及时采取有效的养护措施,并应符合下列规定:1、浇筑完毕后的12h以内对砼用塑料薄
