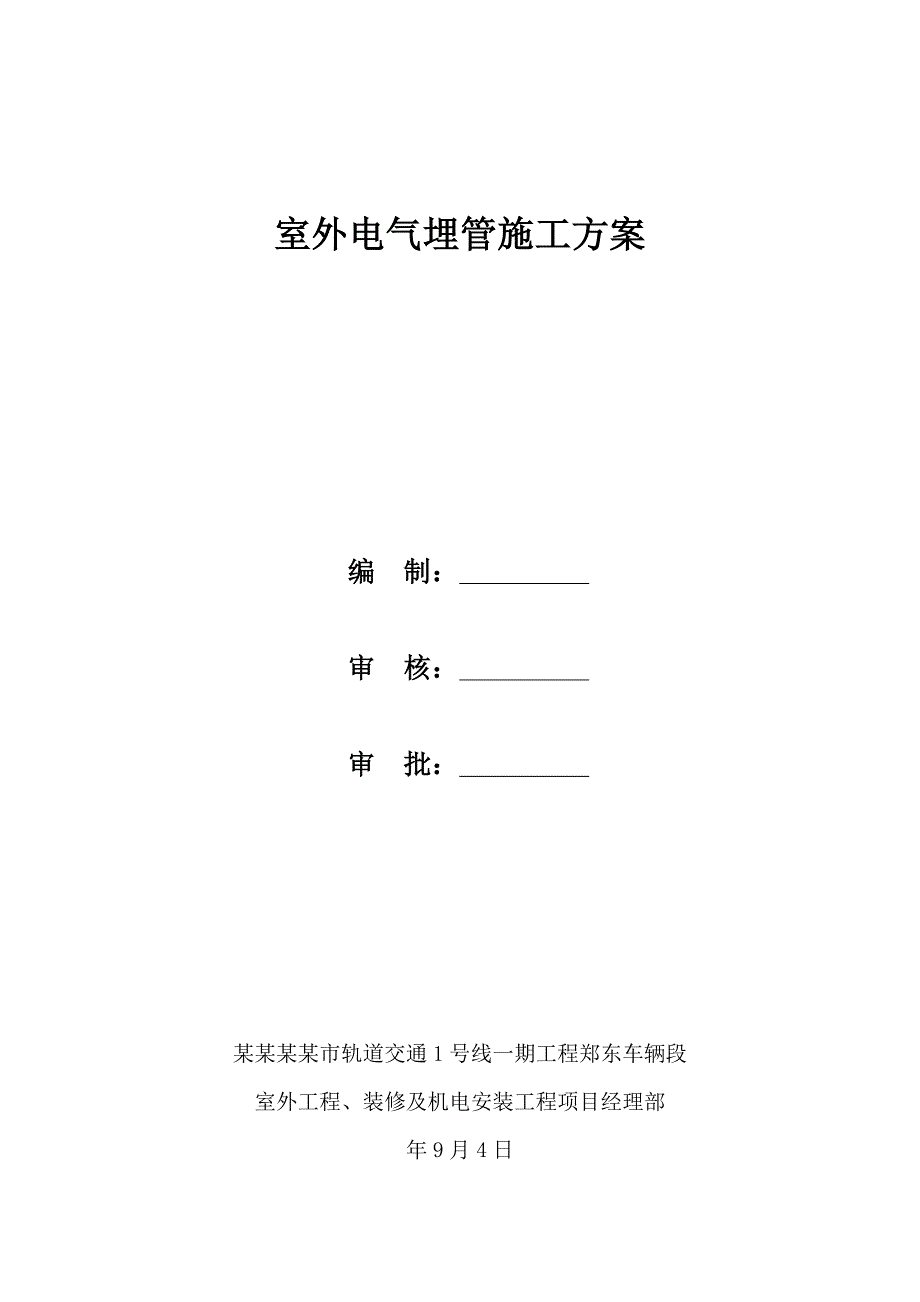

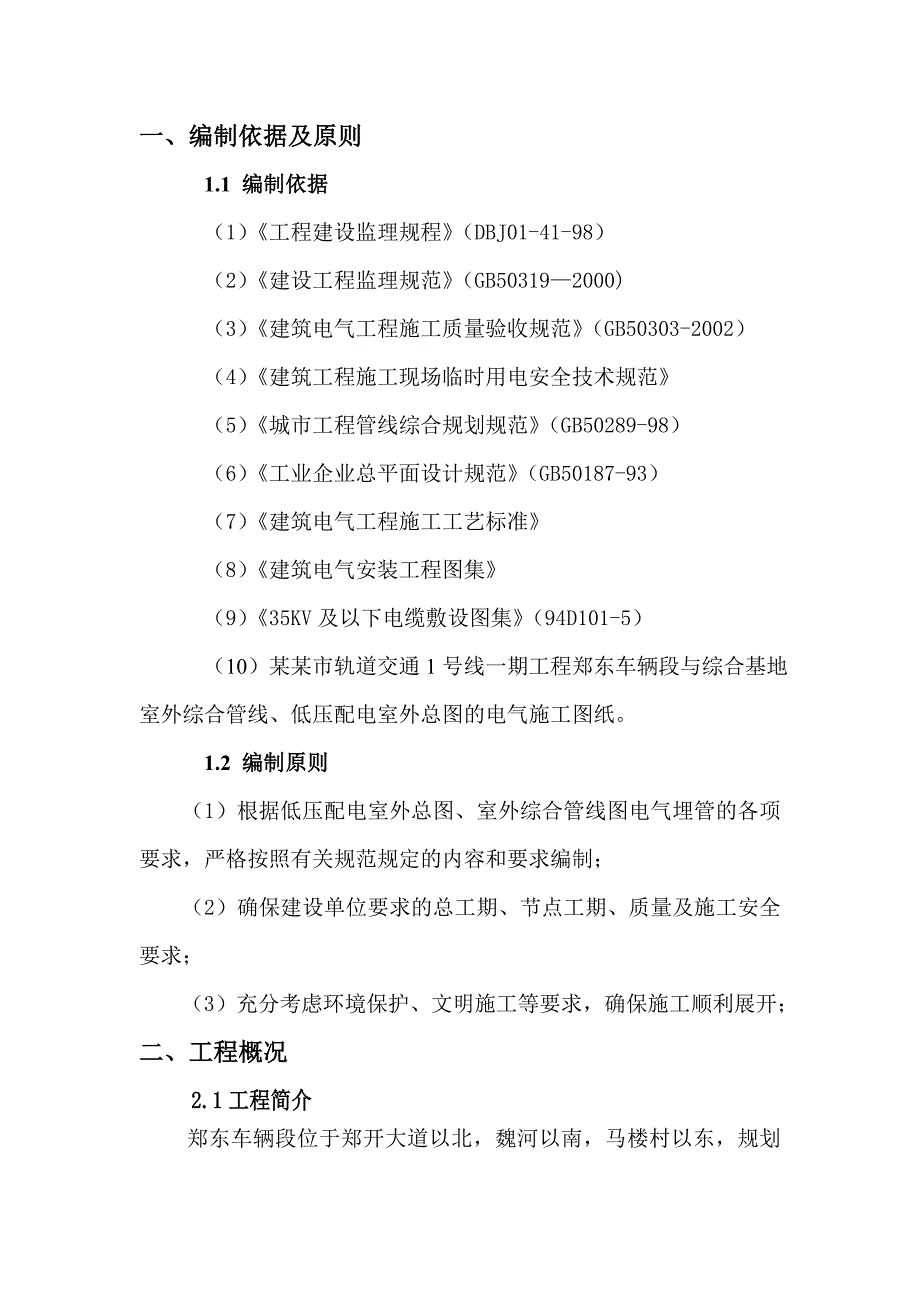

1、室外电气埋管施工方案 编 制： 审 核： 审 批： 某某某某市轨道交通1号线一期工程郑东车辆段室外工程、装修及机电安装工程项目经理部年9月4日一、编制依据及原则 1.1 编制依据 （1）工程建设监理规程（DBJ01-41-98） （2）建设工程监理规范（GB503192000) （3）建筑电气工程施工质量验收规范（GB50303-2002） （4）建筑工程施工现场临时用电安全技术规范 （5）城市工程管线综合规划规范（GB50289-98） （6）工业企业总平面设计规范（GB50187-93） （7）建筑电气工程施工工艺标准 （8）建筑电气安装工程图集 （9）35KV及以下电缆敷设图集（94D1

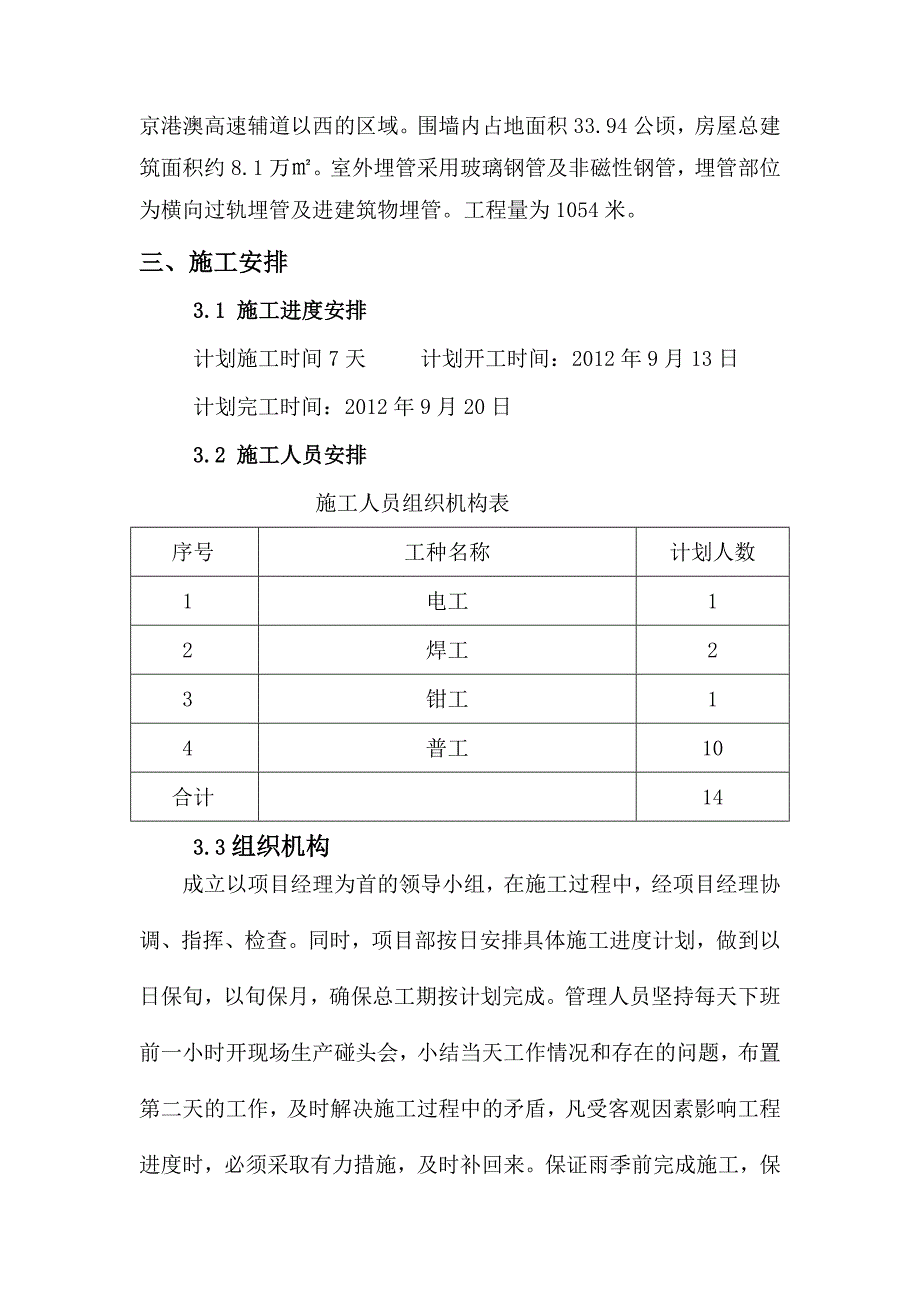

2、01-5） （10）某某市轨道交通1号线一期工程郑东车辆段与综合基地室外综合管线、低压配电室外总图的电气施工图纸。 1.2 编制原则 （1）根据低压配电室外总图、室外综合管线图电气埋管的各项要求，严格按照有关规范规定的内容和要求编制； （2）确保建设单位要求的总工期、节点工期、质量及施工安全要求； （3）充分考虑环境保护、文明施工等要求，确保施工顺利展开；二、工程概况 2.1工程简介郑东车辆段位于郑开大道以北，魏河以南，马楼村以东，规划京港澳高速辅道以西的区域。围墙内占地面积33.94公顷，房屋总建筑面积约8.1万。室外埋管采用玻璃钢管及非磁性钢管，埋管部位为横向过轨埋管及进建筑物埋管。工程量
3、为1054米。三、施工安排 3.1 施工进度安排 计划施工时间7天 计划开工时间：2012年9月13日 计划完工时间：2012年9月20日 3.2 施工人员安排 施工人员组织机构表 序号工种名称计划人数 1电工1 2焊工2 3钳工1 4普工10 合计14 3.3组织机构成立以项目经理为首的领导小组，在施工过程中，经项目经理协调、指挥、检查。同时，项目部按日安排具体施工进度计划，做到以日保旬，以旬保月，确保总工期按计划完成。管理人员坚持每天下班前一小时开现场生产碰头会，小结当天工作情况和存在的问题，布置第二天的工作，及时解决施工过程中的矛盾，凡受客观因素影响工程进度时，必须采取有力措施，及时补回
4、来。保证雨季前完成施工，保障施工的质量及安全。四、施工准备：4.1材料进场：1)玻璃钢管、非磁性钢管：应有营业执照、税务登记证等相关资质及产品检验报告、合格证。2)小挖机进场，查看小挖机资质是否齐全，是否经过报验，有无安全隐患等。 3)施工人员进场，查看施工人员是否经过各级安全培训及技术培训。4.2主要机具：砂轮切割机、手拉葫芦、电焊机、弯管机、液压弯管器、打夯机等。4.3作业条件：1）确定了根据开挖现场地形条件制定出的电气埋管挖沟的具体走向。 2）确定挖沟沟底部和顶部开挖宽度尺寸（遵循施工图及规范要求）。 3）每条沟内敷设玻璃钢管型号正确，长度留有裕度。五、 操作工艺： 一、施工程序图定位划
5、线土方开挖基层整平夯实埋管、对接回填 二、施工方法 根据对施工现场环境勘察，为了便于施工，埋管时分为两部分： （1）有障碍物时，把玻璃钢管切成500mm长，先在电缆井壁上埋3排每排6根，等障碍物开挖后再埋余下部分，所有埋管大小口方向一致。 （2）无障碍物时，直接在电缆井壁上埋整根玻璃钢管，3排每排6根，一次性敷设。所有埋管大小口方向一致。 5.2.1本工程玻璃钢管主要采用O型密封圈承插连接，具体安装连接方法如下图所示 5.2.2根据施工图纸对施工场地进行测量定位，用白石灰粉进行划线标记。 5.2.3用小挖机对标记处进行开挖深度以室外综合管线为准，宽度以现场实际为准，边坡按现场实际情况的矩形槽。
6、开挖断面图如下所示： 5.2.4（a）对一般土壤的地段在矩形槽底层进行夯实处理，并对槽底部进行平整。 （b）对部分土壤较差的地段，为预防沟底地面土壤松软，产生不均匀沉陷，在沟底用水泥砂浆敷填100mm并压实整平。（c）通过槽底的小矩形沟进行排水。 5.2.5把管枕放入槽底，每隔一米左右一个。 5.2.6玻璃钢管放在管枕上，按顺序先排成一列，把密封圈套在玻璃钢管小口处，然后插入前一玻璃钢管的大口内，用小木槌轻敲另一端使玻璃钢管插口处完全进入。如此连接成一列，然后调整整列玻璃钢管使之平直，以便于以后电缆敷设。 5.2.7采用O型密封圈承插连接方式在矩形槽底部先安装6列，如下图所示： 5.2.8采用
7、O型密封圈承插连接方式在矩形槽底部安装形成1排6根、2排每排5根等如下图所示： 5.2.9回填：玻璃钢管敷设完后先用细颗粒土对缝隙处进行回填，回填至上层管顶面300mm以上，然后再用原土回填夯实处理。六、雨期施工：1）雨季施工主要以预防为主，采取防雨措施及加强排水手段。为使工程顺利进行，及时收集气象信息，搞好雨季施工及生产防护。2）排水困难地段，不安排在雨季施工。3）雨季可安排结构物工程施工。 4）已开工地段在雨季来临前作好防排水工作，深基坑基础、截水沟、排水沟有条件的必须在雨季前施作。七、质量保证： 7.1 质量”三自”管理制度严格执行”三自”管理制度，”三自”即：自纠、自检、自控。落实自纠
8、力量，凝聚项目经理部及各专业施工队的力量，发挥其在工程施工中的作用，对查出的问题及时整改。 自检严格执行”三检”制度，即”自检、互检、专检”。上道工序不合格，不准进入下道工序，上道工序必须为下道工序服务，即提供可靠的质量保证；凡属隐蔽工程项目，首先由班、队、项目经理部逐级进行自检，自检合格后，会同监理工程师一起复检，检查结果填入验收表格，由双方签字，最终签发隐蔽工程检查证。自控是提升质量的关键。项目部成立”施工质量自控体系领导小组”。 7.2 工艺流程设计、试验制度 认真组织制定工艺标准，科学设计工艺流程。项目部正确引导和开展工序样板先行、典型示范、整体推进的工程创优活动。严格按照创优规划和措
9、施要求，加强现场技术指导和工序质量预控。各专业施工队均严格按照施工规范、技术操作规程、审定的技术方案、工艺要求组织施工，按相关规范进行评定验收，上道工序不合格，不交付下道工序施工。保证每个分项、分部、单位工程一次达标成优。 严格所有原材料进场前的检验控制，从源头上杜绝质量隐患。水泥、钢筋、防水板、外加剂等材料要有出厂合格证，并严格按照规范要求的批量或数量进行抽检。 7.3 质量责任追究、质量事故申报制度 （1）质量责任追究制，从项目经理部到工程施工队实行领导责任终身制。质量目标层层分解，终身责任，一级包一级，一级保一级，从严格技术把关入手，抓好全过程的质量管理。 （2）质量事故申报制度，质量事
10、故处理严格国家、地方相关部门以及业主的有关规定执行。八、成品保护： 对已埋好的管道，管口加以封堵，防止沙石进入堵塞管道。九、应注意的质量问题：1、钢配管采用对焊连接:除镀锌和壁厚2mm的钢导管外，金属导管应采用套管熔焊连接。2、钢管煨弯半径不符合要求或煨扁凹裂：电缆穿管时，管道弯曲半径按规范中电缆最小弯曲半径要求。3、暗配管(砼内、墙内、吊顶内)不做防腐、防锈处理：金属导管内外壁应防腐处理，埋于砼内的导管内壁应防腐处理，外壁可不做防腐处理。十、施工安全措施：1、施工人员必须认真执行有关安全技术规程和本工种的操作规程。2、砂浆搅拌机具操作人员必须持证上岗，必须有专人操作，机具必须有漏电保护措施，做到一机一闸。3、工人上岗前，必须进行安全教育，责任到人。机具要有操作规程，严禁违章违规操作、作业。4、工作时间严禁酗酒，严禁酒后作业。
