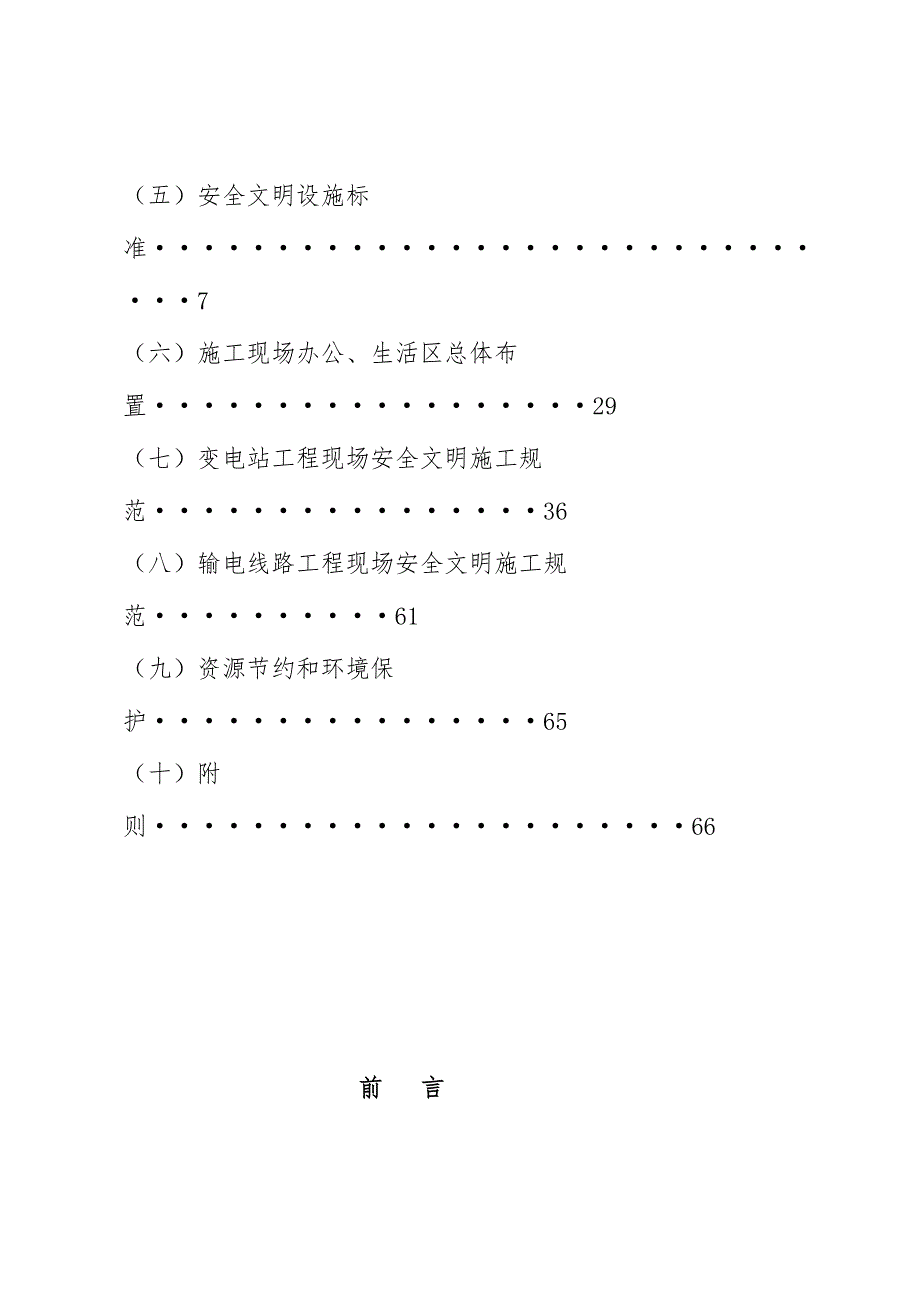

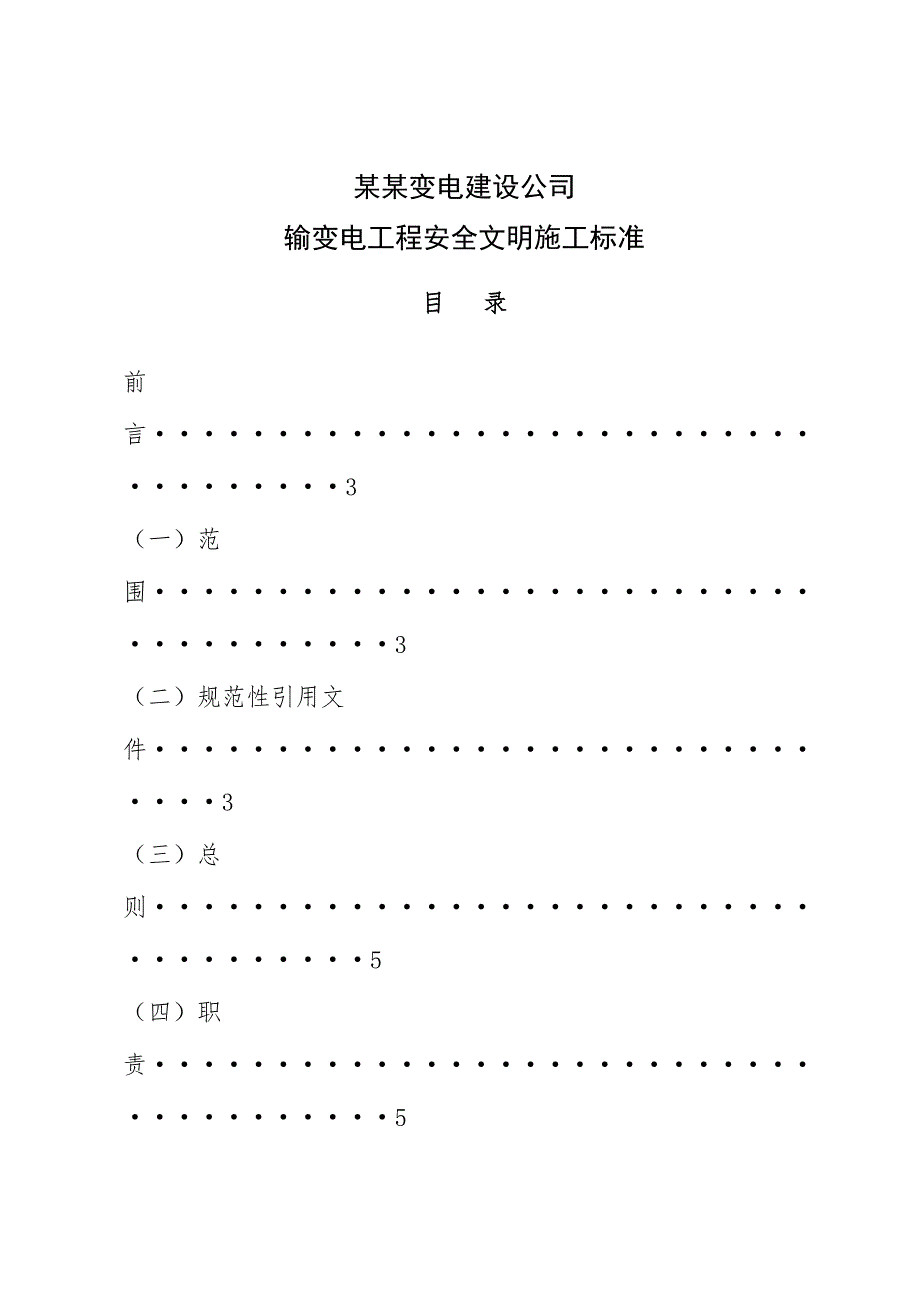

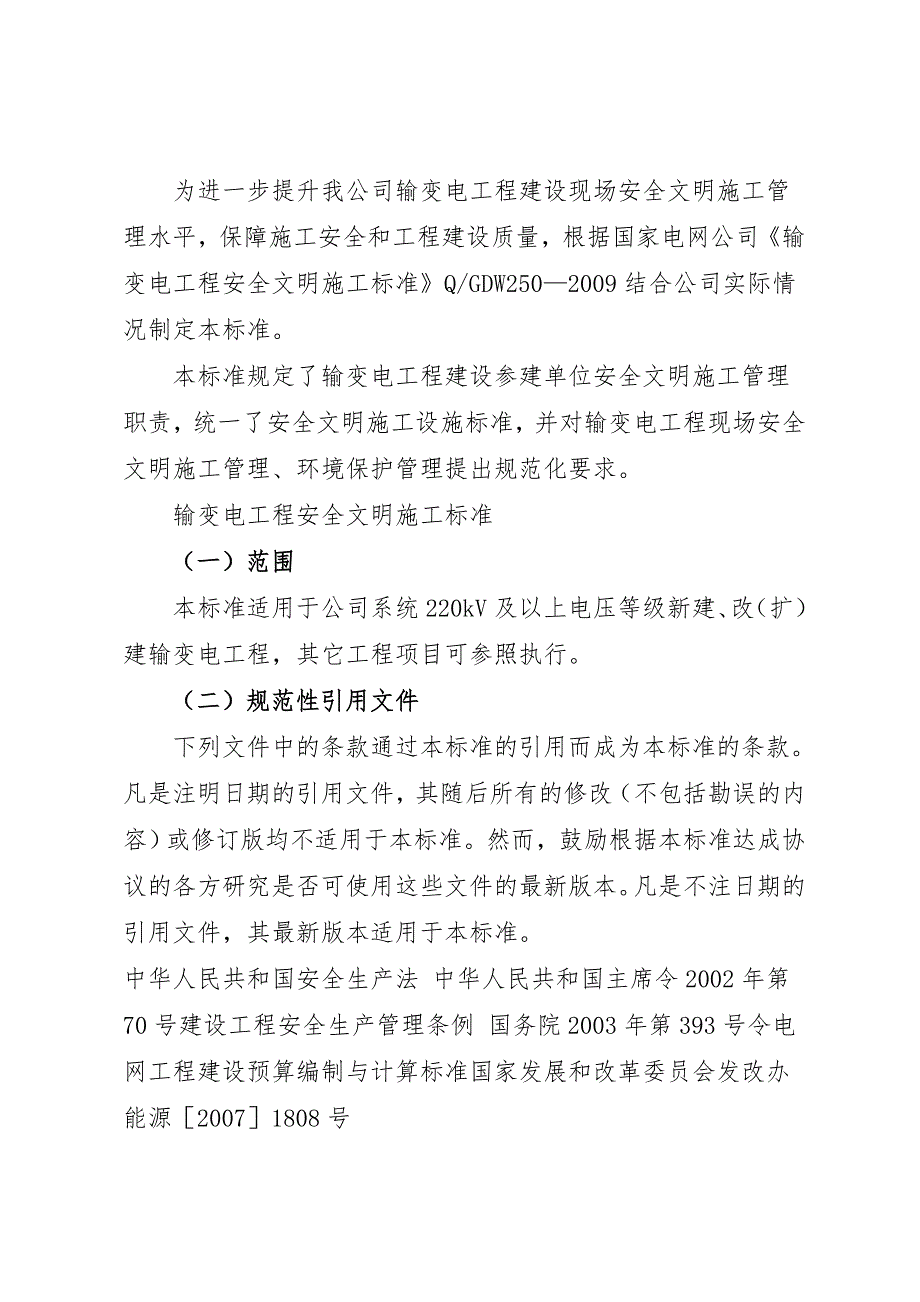

1、某某变电建设公司输变电工程安全文明施工标准目 录前言3（一）范围3（二）规范性引用文件3（三）总则5（四）职责5（五）安全文明设施标准7（六）施工现场办公、生活区总体布置29（七）变电站工程现场安全文明施工规范36（八）输电线路工程现场安全文明施工规范61（九）资源节约和环境保护65（十）附则66前 言为进一步提升我公司输变电工程建设现场安全文明施工管理水平，保障施工安全和工程建设质量，根据国家电网公司输变电工程安全文明施工标准Q/GDW2502009结合公司实际情况制定本标准。本标准规定了输变电工程建设参建单位安全文明施工管理职责，统一了安全文明施工设施标准，并对输变电工程现场安全文明施工管
2、理、环境保护管理提出规范化要求。输变电工程安全文明施工标准（一）范围本标准适用于公司系统220kV及以上电压等级新建、改（扩）建输变电工程，其它工程项目可参照执行。（二）规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。中华人民共和国安全生产法 中华人民共和国主席令2002年第70号建设工程安全生产管理条例 国务院2003年第393号令电网工程建设预算编制与计算标准国家发展和改革
3、委员会发改办能源20071808号安全色 GB28932001安全标志 GB28941996安全标志使用导则 GB161791996国家电网公司电力安全工作规程（线路部分） 国家电网安监2009664号国家电网公司电力安全工作规程（变电部分） 国家电网安监2009664号施工现场临时用电安全技术规范 JGJ462005建设施工现场环境与卫生标准 JBJ1462004建筑施工高处作业安全技术规范 JBJ8091国家电网公司基建安全管理规定国网基建20101020号国家电网公司输变电工程施工危险点辨识及预备控措施国家电网基安200550号国家电网公司电力建设工程施工安全监理管理办法 国家电网基建2
4、007302号国家电网公司安全生产职责规范（试行） 国家电网安监2005513号国家电网公司安全生产工作奖惩规定 国家电网安监2005512号国家电网公司基建标准化管理规定国家电网基建2008299号（三）总则3.1 为贯彻“安全第一、预防为主、综合治理”的安全工作方针，进一步规范输变电工程建设现场安全文明施工管理，全面推行建设工程安全文明施工标准化工作，提高作业环境安全水平，保障从业人员安全与健康，保护环境倡导绿色施工，依据国家有关安全健康与环境保护的法律、法规和公司职业健康安全与环境管理体系有关规定， 结合输变电工程建设具体情况，制定本标准。 3.2 贯彻以人为本的理念，通过推行安全文明施
5、工标准化工作，努力做到：安全管理制度化、安全设施标准化、现场布置条理化、机料摆放定置化、作业行为规范化、环境影响最小化，营造安全文明施工的良好氛围，创造良好的安全施工环境和作业条件。3.3 本标准内容分强制性标准和推荐性标准，其中：第5、7、8节和附录A为强制性标准，其余为推荐性标准。强制性标准在本标准适用范围内的所有工程项目均须严格执行，推荐性标准在有条件的情况下应执行。 （四）职责4.1 公司安全监察部是公司工程建设安全文明施工归口的管理部门。 4.1.1负责制定安全文明施工标准化工作规定、标准及要求，持续改进安全文明施工管理。 4.1.2负责监督、指导工程现场安全文明施工标准化工作，检查
6、、评价工程现场安全文明施工管理水平。 4.1.3 组织开展安全文明施工标准化工作经验交流活动。 4.2工程项目部是安全文明施工的主体，负责安全文明施工标准化的具体实施。 4.2.1根据本标准要求和业主项目部提出的本项目安全管理目标及安全文明施工总体规划，编制有针对性的工程项目安全文明施工实施细则，提交监理审核，并经业主项目部同意后实施。项目安全文明施工实施细则一般应包括安全文明施工目标管理、安全文明施工组织机构及职责、安全文明施工管理措施、现场安全文明施工要求及实施等主要内容，并应参照公司有关指导文件的要求编写。 4.2.2 按规定配备合格的专（兼）职安全管理人员。 4.2.3 建立健全安全文
7、明施工的各项规章制度和操作规程。 4.2.4 保证安全文明施工所需资金的投入，配备齐全、标准的安全设施。安全文明施工措施补助费应专款专用。 4.2.5 开展危险点辨识及预控活动，编制有针对性的安全技术措施（方案） ，并确保措施（方案）的有效实施。 4.2.6 按规定组织安全文明施工检查、 开展工程项目安全健康环境自评价工作，规范项目安全文明施工管理。 4.2.7 对施工管理人员和施工作业人员按规定进行安全教育培训，特种作业人员须持证上岗。 4.2.8 向施工作业人员提供合格的劳动保护及安全防护用品（用具） ，并监督其正确使用。 4.2.9 严格工程专业分包、劳务分包及劳务用工（临时用工）的安全
8、管理，并按相关规定进行管理。 4.2.10 遵守环境保护的法律、法规，倡导绿色施工，减少施工对环境的影响和污染。 4.2.11 为施工现场从事危险作业的人员办理意外伤害保险。 （五）安全文明设施标准施工作业现场应按要求配备使用标准化的安全文明施工设施。安全文明设施须专人管理，定期进行性能检查、试验，确保在用设施标准、可靠。5.1 安全围栏和临时提示栏：用于安全通道、重要设备保护、带电区分界、高压试验等危险区域的区划。 5.1.1 门形组装式安全围栏：适用于相对固定的安全通道、设备保护、危险场所等区域的划分和警戒。 5.1.1.1 结构及形状：采用围栏组件与立杆组装方式，钢管红白油漆涂刷、间隔均
9、匀，尺寸规范。安全围栏的结构、形状及尺寸如图1所示。5.1.1.2 使用要求：（1）安全围栏应与警告标志配合使用。（2）安全围栏应立于水平面上，平稳可靠。（3）带电设备的安全围栏应与带电设备保持安全距离，并可靠接地。（4）当安全围栏出现构件焊缝开裂、破损、明显变形、严重锈蚀、油漆脱落等现象时，应经修整后方可使用。5.1.2 钢管扣件组装式安全围栏：适用于相对固定的施工区域（材料站、加工区等）的划定、临空作业面（包括坠落高度1.5m及以上的基坑）的护栏及直径大于1m无盖板孔洞的围护。 图2 钢管扣件组装式安全围栏的结构、形状示意5.1.2.1 结构及形状：采用钢管及扣件组装，其中立杆间距为2.0
10、2.5m，高度为1.051.2m（中间距地0.50.6m高处设一道横杆） ，杆件强度应满足安全要求，临空作业面应设置高180mm的挡脚板。杆件红白油漆涂刷、间隔均匀，尺寸规范。安全围栏的结构、形状如图2所示。5.1.2.2 使用要求：安全围栏应与警告、提示标志配合使用，固定方式应稳定可靠，人员可接近部位水平杆突出部分不得超出100mm。 5.1.3 提示遮栏：适用施工区域的划分与提示（如变电站内施工作业区、吊装作业区、电缆沟道及设备临时堆放区，以及线路施工作业区等的围护） 。 5.1.3.1 结构及形状：由立杆（高度1.051.2m）和提示绳（带）组成，安全提示遮栏的结构、形状如图3所示。图3
11、 安全提示遮栏的结构、形状示意5.1.3.2 使用要求：安全围栏应与警告、提示标志配合使用，固定方式根据现场实际情况采用，应稳定可靠。 5.1.4 安全隔离网：适用施工区与带电设备区域的隔离。 图4 安全隔离网的结构、形状示意5.1.4.1 结构及形状：采用立杆和隔离网组成，其中立杆跨度为2.02.5m，高度为1.051.5m，立杆应满足强度要求（场地狭窄地区宜选用绝缘材料） ，隔离网应采用绝缘材料。安全隔离网的结构、形状如图4所示。5.1.4.2 使用要求：安全围栏应与警告、提示标志配合使用，固定方式根据现场实际情况采用，应稳定可靠。与带电区域设备的隔离围栏应留有足够的安全距离。 5.2 所
12、有施工作业安全防护用品（工作服除外） ，均宜从持有政府有关职能部门颁发生产许可证的专业制造厂家选购，且产品检验合格证、使用说明书等技术保证资料应齐全。 5.2.1 安全帽：用于作业人员头部防护。使用要求：公司所属单位安全帽正前端帽沿上方应印有国家电网公司企业标志，并在背面加印所在单位企业名称及编号。安全帽实行分色管理，同一工地不同单位员工所用安全帽应有明显的区别（文字或标识），如图5所示。图5 安全帽分色管理示例5.2.2 工作服：应按劳动防护用品规定制作或采购。5.2.2.1 工作服应具有透气、吸汗及防静电等特点，一般宜选用棉制品。公司所属单位工作服应印制有国家电网公司标识和企业名称，如图6
13、所示。图6 工作服示例5.2.2.2 除焊工等有特殊着装要求的工种外，同一单位在同一施工现场的员工应统一着装。 5.2.3 安全带：用于坠落高度2m及以上的高处作业。使用要求：（1）按规定定期进行试验。（2）使用前进行外观检查，做到高挂低用。（3）应存储在干燥、通风的仓库内，不准接触高温、明火、强酸和尖锐的坚硬物体，也不允许长期暴晒。（4）高处作业宜使用全方位防冲击安全带，使用示意图如图7所示。图7 安全带使用示意图5.2.4 攀登自锁器（含配套缆绳或轨道） ：用于预防高处作业人员在垂直攀登过程发生坠落伤害的全防护用品。一般分为分绳索式攀登自锁器和轨道式攀登自锁器。线路工程高塔（全高80m及以
14、上）作业必须使用攀登自锁器，一般杆塔鼓励使用；220kV及以上变电工程作业人员上下时构架时必须使用攀登自锁器。 5.2.4.1 绳索式攀登自锁器：结构形状、实物如图8所示，实际应用如图9所示（主绳一般安装在右侧，便于挪移自锁器）。图8 绳索式自锁器实物示例图 图9 绳索式自锁器应用实示例图使用要求：（1）主绳设置：主绳应根据需要在设备构架（或塔材）吊装前设置好；主绳宜垂直设置或沿攀爬物设置，上下两端固定，在上下同一保护范围内严禁有接头；主绳与设备构架（或杆塔）的间距应能满足自锁器灵活使用。（2）自锁器使用要求：自锁器的使用应按照产品技术要求进行；使用前应将自锁器压入主绳试拉，当猛拉圆环时应锁止灵活，待检查安全螺丝、保险等完好后，方可使用；安全绳和主绳严禁打结、绞结使用。绳钩必须挂在安全带连接环上使用，一旦发现异常应立即停止使用。严禁尖锐、易燃、强腐蚀性以及带电物体接近自锁器及其主
