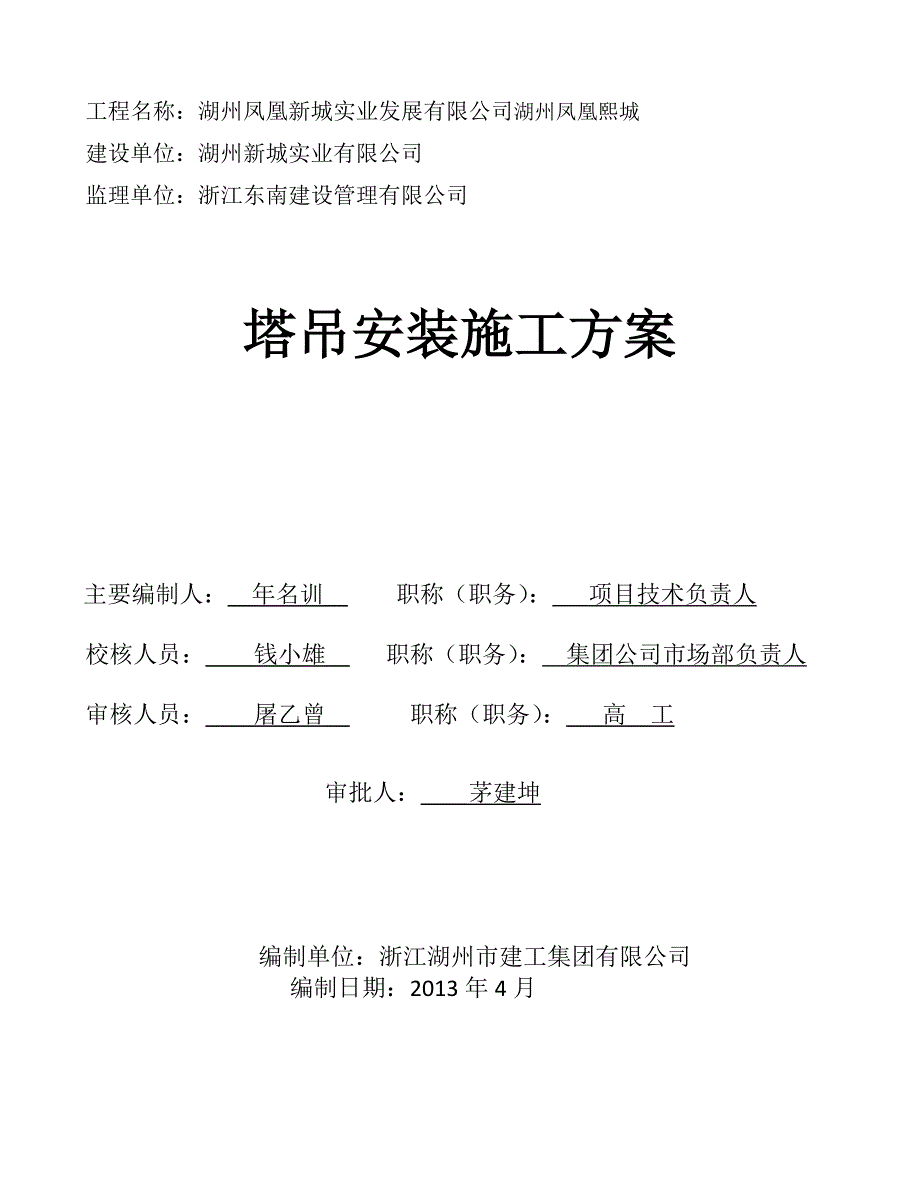

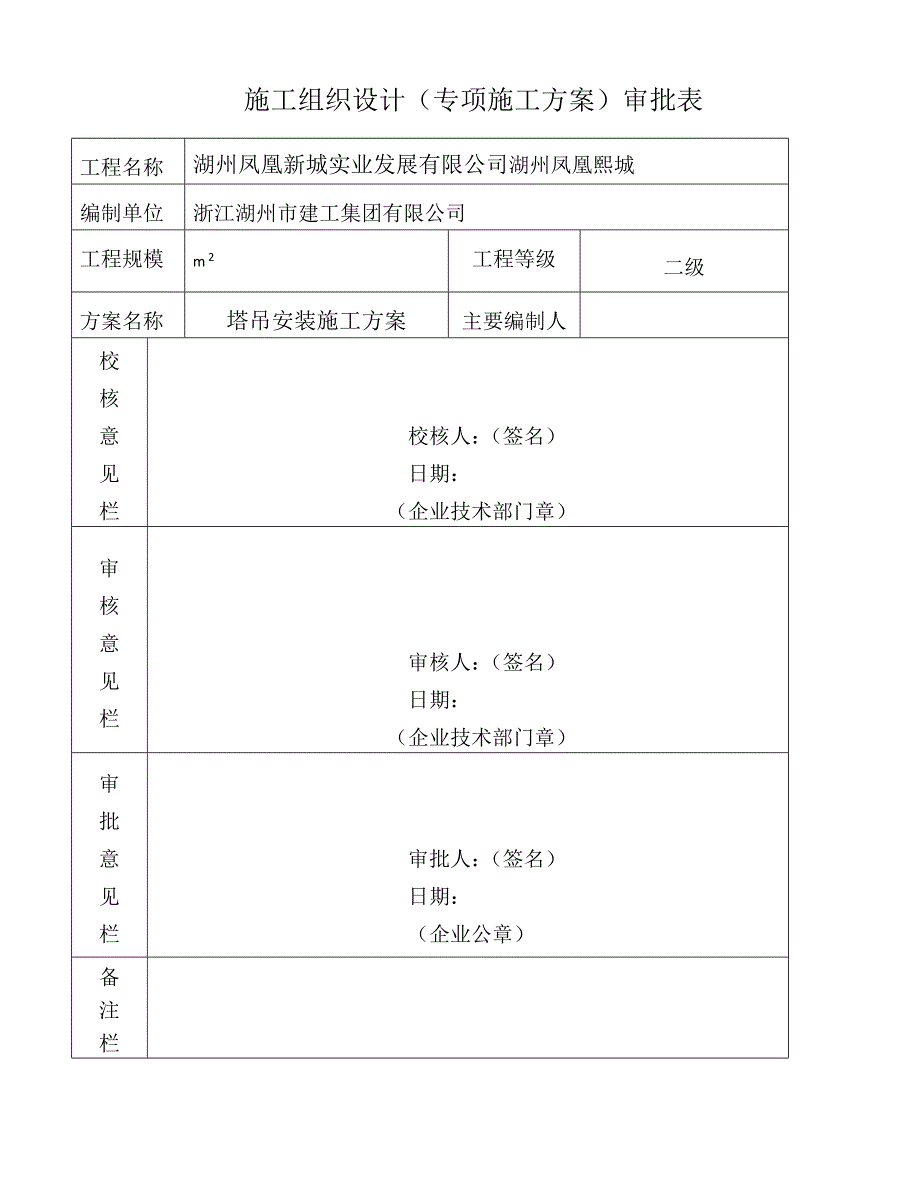

1、工程名称：湖州凤凰新城实业发展有限公司湖州凤凰熙城建设单位：湖州新城实业有限公司监理单位：浙江东南建设管理有限公司塔吊安装施工方案 主要编制人： 年名训 职称（职务）： 项目技术负责人 校核人员： 钱小雄 职称（职务）： 集团公司市场部负责人审核人员： 屠乙曾 职称（职务）： 高 工 审批人： 茅建坤 编制单位：浙江湖州市建工集团有限公司 编制日期：2013年4月施工组织设计（专项施工方案）审批表工程名称湖州凤凰新城实业发展有限公司湖州凤凰熙城编制单位浙江湖州市建工集团有限公司工程规模m 2工程等级二级方案名称塔吊安装施工方案主要编制人校核意见栏校核人：（签名） 日期： （企业技术部门章）审核

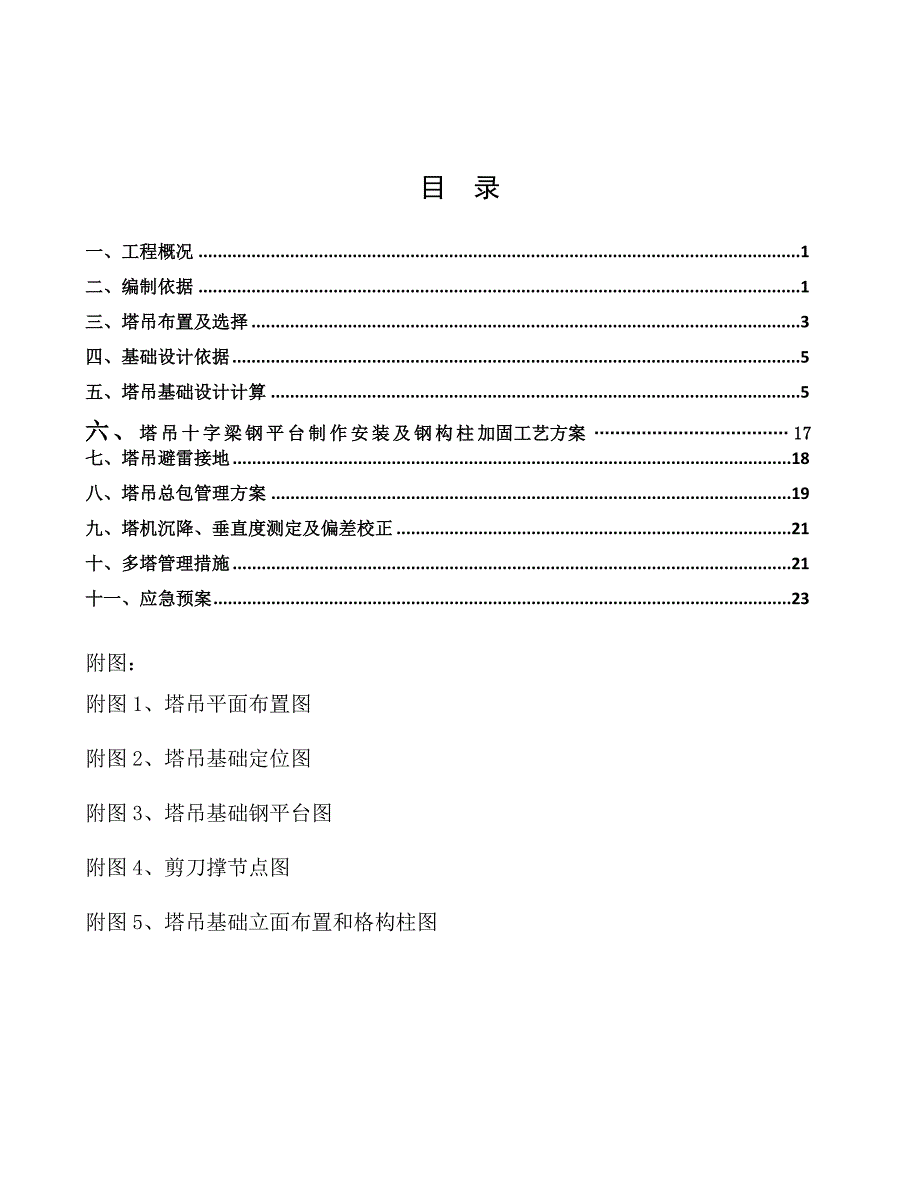

2、意见栏审核人：（签名） 日期： （企业技术部门章）审批意见栏审批人：（签名） 日期：（企业公章）备注栏目 录一、工程概况1二、编制依据1三、塔吊布置及选择3四、基础设计依据5五、塔吊基础设计计算5六、塔吊十字梁钢平台制作安装及钢构柱加固工艺方案 17七、塔吊避雷接地18八、塔吊总包管理方案19九、塔机沉降、垂直度测定及偏差校正21十、多塔管理措施21十一、应急预案23附图：附图1、塔吊平面布置图附图2、塔吊基础定位图附图3、塔吊基础钢平台图附图4、剪刀撑节点图附图5、塔吊基础立面布置和格构柱图湖州凤凰熙城塔吊基础施工方案一、 工程概况本工程为湖州凤凰新城实业发展有限公司湖州凤凰熙城，由1幢41
3、层、2幢31层高层、二层地下室组成。本工程总建筑面积为平方米，地下室二层，地上四十一层，建筑高度180.7米,三十一层,建筑高度105.9米。本工程地下层为超市、车库（战时为人防）和设备用房；地上为商务楼及住宅。由湖州凤凰新城实业发展有限公司投资建设，浙江大学建筑设计研究院设计。本工程建筑物抗震设防烈度为6度，钢筋砼剪力墙结构。本工程各建筑物的室内地坪0.000设计标高相当于黄海标高5.8m，室内外高度差为0.10.15m。墙体：地下室砌体全部采用MU15灰砂砖,M10水泥砌筑，地上填充所有墙都采用MU10页岩多孔砖，M5混合砂浆砌筑。外墙饰面主要为玻璃幕墙，内墙普通装饰，外墙门窗为铝合金门窗
4、。二、编制依据1、建筑地基基础设计规范（GB50007-2011）；2、建筑地基基础设计规范（DB33/1001-2003）；3、混凝土结构设计规范（GB50010-2010）；4、建筑桩基技术规范（JGJ94-2008）；5、建筑结构荷载规范（GB50009-2012）；6、简明钢筋混凝土结构计算手册；7、钢结构设计规范（GB50017-2003）；8、塔式起重机（GB/T5031-2008）；9、塔式起重机设计规范（GB/T13752-1992）；10、塔式起重机安全规程（GB51442006）；11、工程测量规范(GB50026-2007)；12、塔式起重机混凝土基础工程技术规程（JGJ
5、/T187-2009）；13、固定式塔式起重机基础技术规程（DB-T1053-2008）；依照 核工业湖州工程勘察院设计报告三、塔吊布置及选择1、根据该工程的实际情况，本工程现场布设主楼QTZ250(ZJ7030)塔吊1台，住宅及地下室TC6513塔吊4台,以满足现场垂直运输需要。根据施工进度和要求，在基础土方开挖前即进场安装。2、在1#楼北侧布置1#塔吊,2#楼北侧布置2#塔吊，主楼西侧布置3#塔吊，主楼商场东侧布置4#塔吊，地下超市中间布置5#塔吊,塔吊的具体位置详见总平面布置图、塔吊承台、桩平面布置图。塔吊安装高度如下表：塔吊名称覆盖范围建筑物高度塔吊安装高度1#塔吊：1#楼北侧TC65
6、13，臂长56米105.9米126米2#塔吊：2#楼北侧TC6513，臂长56米105.9米120米3#塔吊：主楼西侧ZJ7030，臂长65米180.7米205米4#塔吊：主楼商场东侧TC6513，臂长65米30.6米43.2米5#塔吊：地下超市中间TC6513，臂长65米0.00026.5米说明：1、塔吊安装高度自承台顶面起算。2、介于群塔作业，相交塔吊安装高度相互错开两个标准节。本工程主楼塔吊采用浙江建机QTZ250（ZJ7030），塔吊技术性能如下：QTZ250（ZJ7030）型塔吊技术性能表起升高度m独立式附着式51246最大起重量t12工作幅度m最小工作幅度2.8最大工作幅度70起升
7、机构倍率a=2a=4起重量t26121212速度m/min504020102.5电机功率KW55回转机构回转速度r/min00.67电机功率KW7.5牵引机构速度m/min0-70电机功率KW7.5顶升机构顶升速度m/min0.6电机功率KW7.5工作压力MPa20总功率KW81.5平衡重56m22.5本工程住宅及地下室塔吊采用长沙中联重工的QTZ80（TC6513），塔吊技术性能如下：QTZ80（TC6513）型塔吊技术性能表起升高度m独立式附着式40.5220最大起重量t6工作幅度m最小工作幅度2.5最大工作幅度65起升机构倍率a=2a=4起重量t1.533366速度m/min80408.
8、8840204.44电机功率KW24245.4回转机构回转速度r/min00.65电机功率KW7.5牵引机构速度m/min50/25电机功率KW3.32.2顶升机构顶升速度m/min0.56电机功率KW7.5工作压力MPa25总功率KW51.2平衡重65m18.5四、基础设计依据1、 塔吊基础设计思路 本工程由于为集中地下室，工程0.000相当于黄海高程5.800m，地面经平整后高程为3.600m，地面相对标高为2.200m。本工程地下室分三个部分，商业主楼地下室、承台垫层底标高为11.950m；住宅及地下室垫层底标高为11.450m；地下超市承台底标高为地下室底板面标高为11.550m；相对
9、开挖深度为：9.750m、8.950m和9.350m。固定式塔吊一般采用钢筋混凝土整板基础,但对于有地下车库的新建建筑,基坑开挖深度较深、地下水位较高,施工较困难。本工程采用了钢平台加格构柱式塔吊基础,使塔吊基础承台上移至地下水位以上位置. 采用钻孔灌注桩（800，50m）+格构柱钢平台的形式 五、塔吊基础设计计算1、格构柱稳定性的计算 依据钢结构设计规范(GB50017-2011)。（1）. 格构柱截面的力学特性：格构柱的截面尺寸为0.500.50m；主肢选用:14号角钢bdr=1401014mm；缀板选用: (mm):0.010.39主肢的截面力学参数为 A0=27.37cm2，Z0=3.
10、82cm，Ix0=514.65cm4，Iy0=514.65cm4； 缀条的截面力学参数为 At=11.93cm2； 格构柱截面示意图格构柱的y-y轴截面总惯性矩： 格构柱的x-x轴截面总惯性矩： 经过计算得到： Ix=4514.65+27.37(50/2-3.82)2=51175.88cm4； Iy=4514.65+27.37(50/2-3.82)2=51175.88cm4；（2）. 格构柱的长细比计算：格构柱主肢的长细比计算公式： 其中 H 格构柱的总高度，取12.00m； I 格构柱的截面惯性矩，取,Ix=51175.88cm4，Iy=51175.88cm4； A0 一个主肢的截面面积，取
11、27.37cm2。经过计算得到x=55.51,y=55.51。换算长细比计算公式： 其中 A 格构柱横截面的毛截面面积，取427.37cm2； A1 格构柱横截面所截垂直于x-x轴或y-y轴的毛截面面积，取211.93cm2；经过计算得到kx=57.14,ky=57.14。（3）. 格构柱的整体稳定性计算：格构柱在弯矩作用平面内的整体稳定性计算公式： 其中 N 轴心压力的计算值(kN)；取 N=300.00kN； A 格构柱横截面的毛截面面积，取427.37cm2； 轴心受压构件弯矩作用平面内的稳定系数；根据换算长细比 0x=57.14,0y=57.14150 满足要求! 查钢结构设计规范得到
12、x=0.82,y=0.82。经过计算得到 X方向的强度值为33.34N/mm2，不大于设计强度215N/mm2,所以满足要求!Y方向的强度值为33.34N/mm2，不大于设计强度215N/mm2,所以满足要求! （4）. 格构分肢的长细比验算：由于格构形式采用，分肢选取14号角钢bdr=1401014mm，其回转半径i=27.8mm。 1=L/i=300/27.8=10.790.70x=39.99且小于等于40 满足要求! 2、QTZ 250塔吊基础钢平台设计计算2.1、塔吊基本技术参数：塔吊型号：QTZ250(ZJ7030)塔吊自重：G1 =350KN,独立高度H1 =51m;( G2 =5
13、58KN（最大附着高度H2 =246m）最大起重载荷：Q=60KN最大起重力矩：M1 =630KNm（幅长65m，吊重Q1 =3t）工作时风载力矩：Mw =167KNm（独立高度，无附着风沿吊臂方向吹）。2.2、塔吊载荷取值塔吊计算工况选择为：独立高度、有风、最大力矩工况，塔吊自重取G2 =558KN 则：最大竖向载荷F=1.2（G2+Q）=1.2（558+60）=741.6KN最大力矩：M=1.3 M1+ Mw =1.3630+167=986KNM2.3、基础钢平台十字架梁强度校核1、塔吊基础采用十字梁钢平台，基座为钢格构柱桩承台，柱成2.5米2.5米正方形布置。十字梁采用H型钢并加贴封板形成箱梁（各参数尺寸
