1、浙建监A2给排水、电气施工组织设计报审表工程名称：商住楼D6#多层；G4#、G5#楼高层；地下车库B3、B5；开闭所工程 编号：A2 致： 杭州之江工程建设监理有限公司 （监理单位） 我方已根据施工合同的有关规定完成了 给排水、电气工程施工组织设计（专项施工方案）的编制，并经我单位上级技术负责人审查批准，请予审查。附件：1、施工组织设计 承包单位（章）： 项目经理： 日 期： 2010-7-1 专业监理工程师审查意见：专业监理工程师： 日 期： 总监理工程师审查意见： 项目监理机构（章）： 总监理工程师： 日 期： 本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份。商住

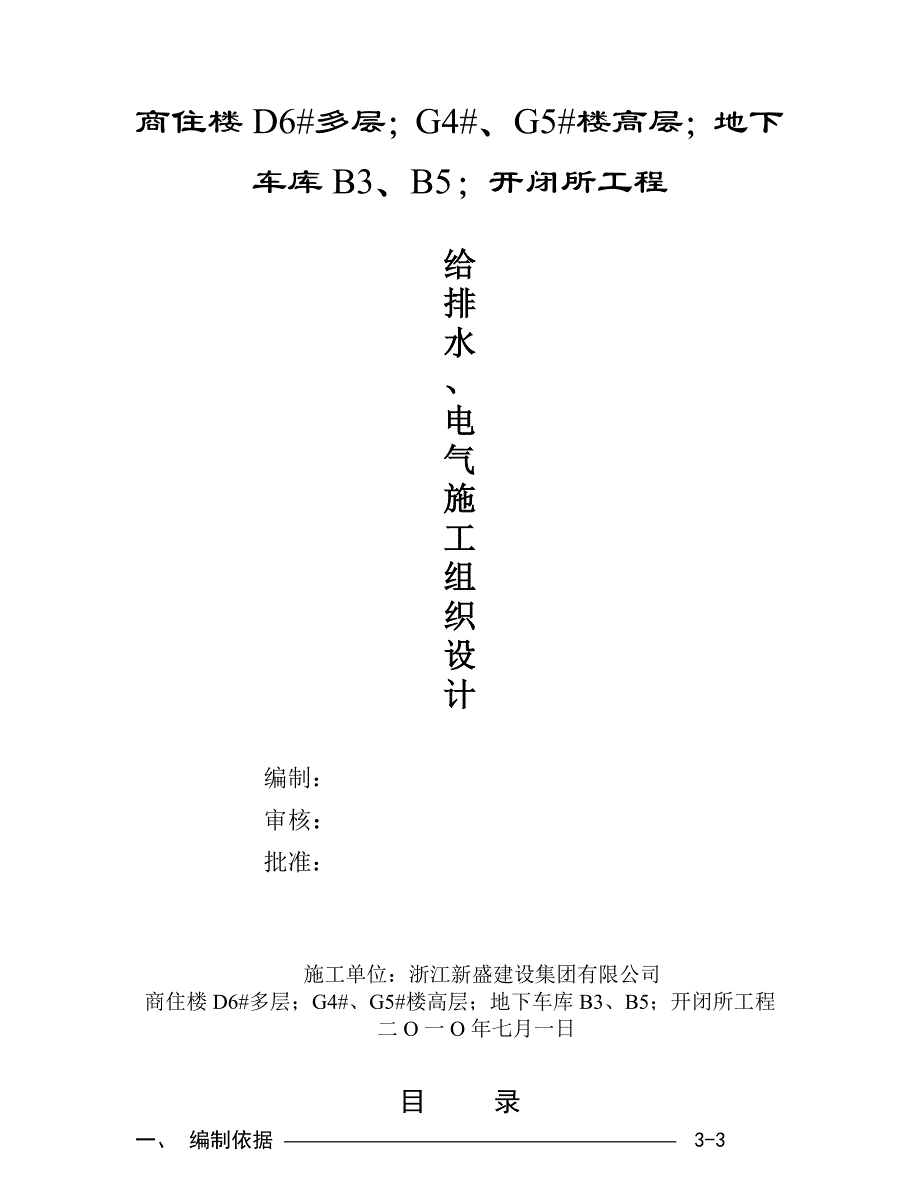

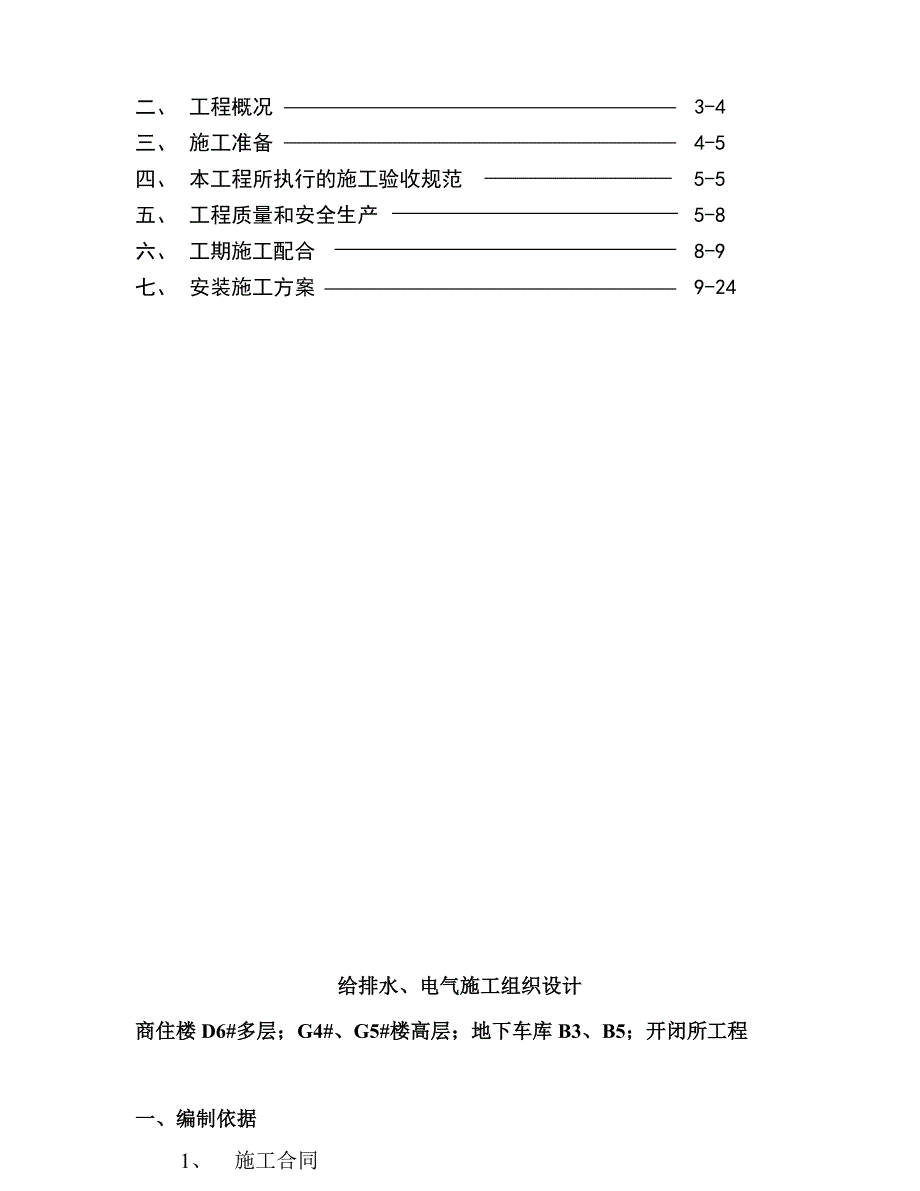

2、楼D6#多层；G4#、G5#楼高层；地下车库B3、B5；开闭所工程给排水、电气施工组织设计编制：审核：批准：施工单位：浙江新盛建设集团有限公司商住楼D6#多层；G4#、G5#楼高层；地下车库B3、B5；开闭所工程 二O一O年七月一日目 录一、 编制依据 3-3二、 工程概况 3-4三、 施工准备 4-5四、 本工程所执行的施工验收规范 5-5五、 工程质量和安全生产 5-8六、 工期施工配合 8-9七、 安装施工方案 9-24给排水、电气施工组织设计商住楼D6#多层；G4#、G5#楼高层；地下车库B3、B5；开闭所工程一、编制依据1、 施工合同2、 设计施工图及施工说明3、 国家有关规范.规程
3、和标准4、 公司有关质量文件.技术标准二、工程概况： 工程名称：商住楼D6#多层、商住楼G4-G5#高层、地下车库B3，B5、开闭所工程 建设单位：杭州华建置业有限公司 设计单位：浙江大学建筑设计研究院 建设地点：杭州市余杭区瓶窑镇新城区 建设面积：61701.2平方米A、建筑形式：本项目工程G4#、G5#楼为18层高层住宅，三个单元，檐高分别为55.3m、54.9m；D6#楼为5层多层住宅，三个单元，檐高为15.2m；沿街商铺为一二层；建筑形式均为条形建筑，一座B3#、B5#地下室为汽车库，层高4.50、6.30米；住宅多层层高为2.80米，高层为2.90米；本标段总建筑面积61701.2m
4、2，其中地下室面积12044m2。B、结构形式 本工程由2幢高层住宅楼、1幢多层住宅和沿街商铺及1座中心地下车库组成，高层住宅楼、整体地下室为剪力墙结构，多层住宅为框架结构。 基础形式：设计院综合考虑了工程地质条件，上部结构特点，施工技术与环境条件及技术经济等多方面分析，采用400、500预应力管桩。单桩或多桩独立承台，钢筋砼地梁和地下室底板连结。 上部形式： 上部为高层18层钢筋混凝土剪力墙体系，多层5层框架结构体系，楼面、屋面采用现浇钢筋混凝土全现浇剪力墙、板结构。 砌体：0.00以下采用240厚砼实心砖,M10水泥砂浆砌筑，0.00以上外墙、楼梯间：采用蒸压砂加气混凝土砌块(B06)，专
5、用砂浆砌筑；内墙采用采用页岩空心砌块(孔洞率50%)，专用砂浆砌筑。本工程建筑结构安全等级二级，抗震设防为丙类建筑，场地类别为二类，抗震设防烈度为6度。三、施工准备1、 施工管理人员组成（上岗证复印件见最后）安装负责人：周军技术负责人：裘利峰安装施工员：李海军安装质检员：周忠资料员：周海僧2、 劳动力投入计划（高峰期人数）工种人数 计划进场时间计划退场间管工15开工后竣工电工20开工后竣工电焊工4开工后竣工普工21开工后竣工管理人员5开工后竣工合计653、 施工机具准备序号名 称 规 格 型 号单位数量备 注1交流电焊机BX6-300台22手提电焊机BX6-60台43台 钻32台24型材切割机
6、WQS-402台35电动套丝机1/24台26电 锤25把107电 钻6.5支128电动试压泵台19各种测试仪表水、电、套110气割设备套14、 计划工期：土建完工后一个月内。四、本工程所执行的施工验收规范 1 GB50194-93 建筑工地施工现场供用电安全规范2 GB50303-2002建筑电气安装工程施工质量验收规范3 GB50242-2002建筑给水排水及采暖工程施工质量验收规范4 GB50243-2002通风与空调工程施工质量验收规范5 CJJ/T29-98 建筑排水硬聚氯乙稀管道工程技术规程 五、工程质量和安全生产1主要质量控制点控制阶段控制点名称控制内容主要负责人见证资料施工准备图
7、纸设计文件审定设计要求,相关尺寸图纸差.漏.错项目技术负责人,施工员图纸会审纪要施工技术方案技术要求,施工验收规范及质量标准,质量保证措施技术部门负责人施工技术方案设备材料定货,采购.加工.验收选择厂家,挑选货源,清点数量,核对规格型号,验收质量材料员.施工员材料验收单施工安装阶段技术交底（逐级进行）设计意图，规范要求，质量标准，关键工序项目技术负责人施工员技术交底记录预埋隐蔽预埋，电缆支架，槽架，接地体，接地电阻测试项目技术负责人、质检员、施工员电阻测试记录，隐蔽记录电缆安装走向、排列、耐压、电缆头制作质检员，施工员安装记录，试验报告穿线、照明器具安装导线连接，工艺质量施工员、班长质量验评阶
8、段分项、分部工程质量评定项目、评定意见、质量保证资料项目技术负责人，质检员预检记录，分项（分部）验评表必须坚持按图施工，严格按照国家颁发的施工验收规范，发现问题及时采取有效措施，立即补救，不遗留。配合阶段严格按图纸的预埋、预留部位进行。所有材料必须经过检验后才能使用，必须具备产品合格证，质量保证书，产品生产许可证，生产厂家还必须是经过考核的分承包方。严禁使用不合格品。并做检查记录。按时填写各种施工记录，并与施工进度同步进行。不可做回忆录，确保填写及时，内容完整、规范、数据真实、准确。分部分项工程按工序进行检验验收，由施工技术人员进行分项、分部工程质量预检，填写分项、分部质量检验评定表。2安全技
9、术措施参加施工的全体人员，必须树立“安全第一，预防为主”的思想，按照建筑安装工人安全技术操作规程及公司有关规定去执行，不违章指挥，不违章作业，杜绝重大事故，消除一般事故。严格执行班前安全会制度，认真执行书面交底的规定，按安全生产责任制，对工人进行安全教育。进入施工现场，必须严格执行“六大纪律”和“十项措施”，正确使用安全帽等个人安全防护用品。重点查防触电，防高空坠落，防物体打击等措施落实。脚手架、高凳等要先认真检查，看是否绑托结实，有无油污，楼板孔洞需用牢固东西盖好，不得随意挪动，避免发生人、物坠落事故，高空作业必须穿戴安全带。梯子不得缺档及垫高使用，木双梯使用时上端要扎牢，下端要防滑。施工现
10、场临时安全用电，必须严格执行GB50194-93建设工程施工现场供电安全规范执行，要配制全配电箱，线路上必须设立二级漏电保护装置，非维修电工不准拆接临时电源，用电设备要按安全用电要求使用。氧气瓶、乙炔瓶夏天应注意遮盖，防曝晒，施工机械要按操作规程去做。焊机在交通道路工作时，要防止车辆压破电缆。3施工工期保证措施缩短施工周期，交付业主单位使用，是我们施工企业的主要奋斗目标。在本工程中我们要继续发扬“团结、创新、文明、实干”的企业精神，遵循“质量第一、信誉至上、取费合理、服务为本”的企业宗旨，集中力量，精心组织，精心施工，确保总工期计划的实施。 建立施工组织管理机构，推行以工程项目为对象，以核算为
11、依据，以合同工期为目标的工程项目施工管理，在公司的统一指挥下工程项目经理对工程进度负直接责任。加强施工准备，这是保证施工顺利进行的前提，包括技术准备、组织准备、物资准备以及作业条件的准备等。认真熟悉，掌握设计要求，适用规范和工期要求，在建设单位、监理工程师的统一指挥下,各有关施工单位密切协作,统筹稀兼顾,合理组织施工工序的交叉,为其他施工单位创造施工条件。实行以项目经理为首的施工调度中心，调度的主要任务是：掌握和控制施工进度，及时进行人力、物力的平衡调度，保证施工按计划正常进行。及时同相关施工单位互通信息，掌握施工动态，协调内部各专业工种之间的工作，注重后续工序的准备，布置工序之间的交接，及时
12、解决施工中出现的各类问题。及时了解材料、设备供应动态，对缺口物资要做到心中有数并积极协助调剂，如对工程进度产生影响时，要提出调整局部进度计划的建议和有效的补救措施，经工程师同意后实施，使总进度计划不至于受到影响。六、工期施工配合 1.与业主、监理的配合我公司将满足业主对合同工期管理的要求，在施工程序安排上采取相应措施，按期要求完成各部位的全部安装内容。 业主供应的材料设备由业主按进度计划及时提供其主要设备。 图纸资料及设计变更，请业主按规定数量及时供应，安装及设计的有关事项由业主协调。 施工过程中要服从监理人员对质量进行监督，设备开箱、隐蔽验收、试车、试压请监理派人员参加并验收。隐蔽工程应及时由监理验收签字后才可进入下一工序。业主应按进度及时解决工程进度款及材料货款。请业主负责与供电、供水部门协调，保证工地用水、电
