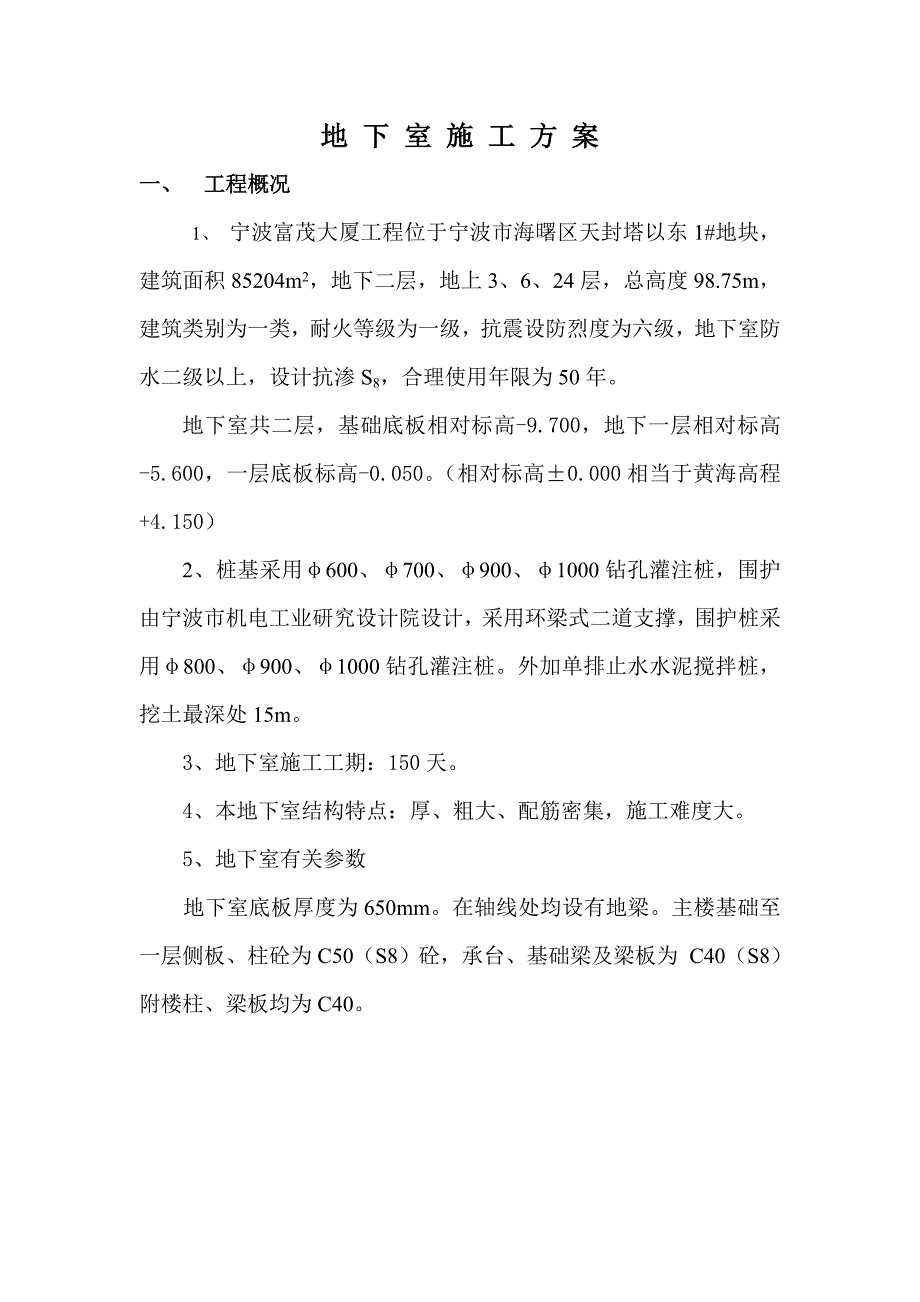

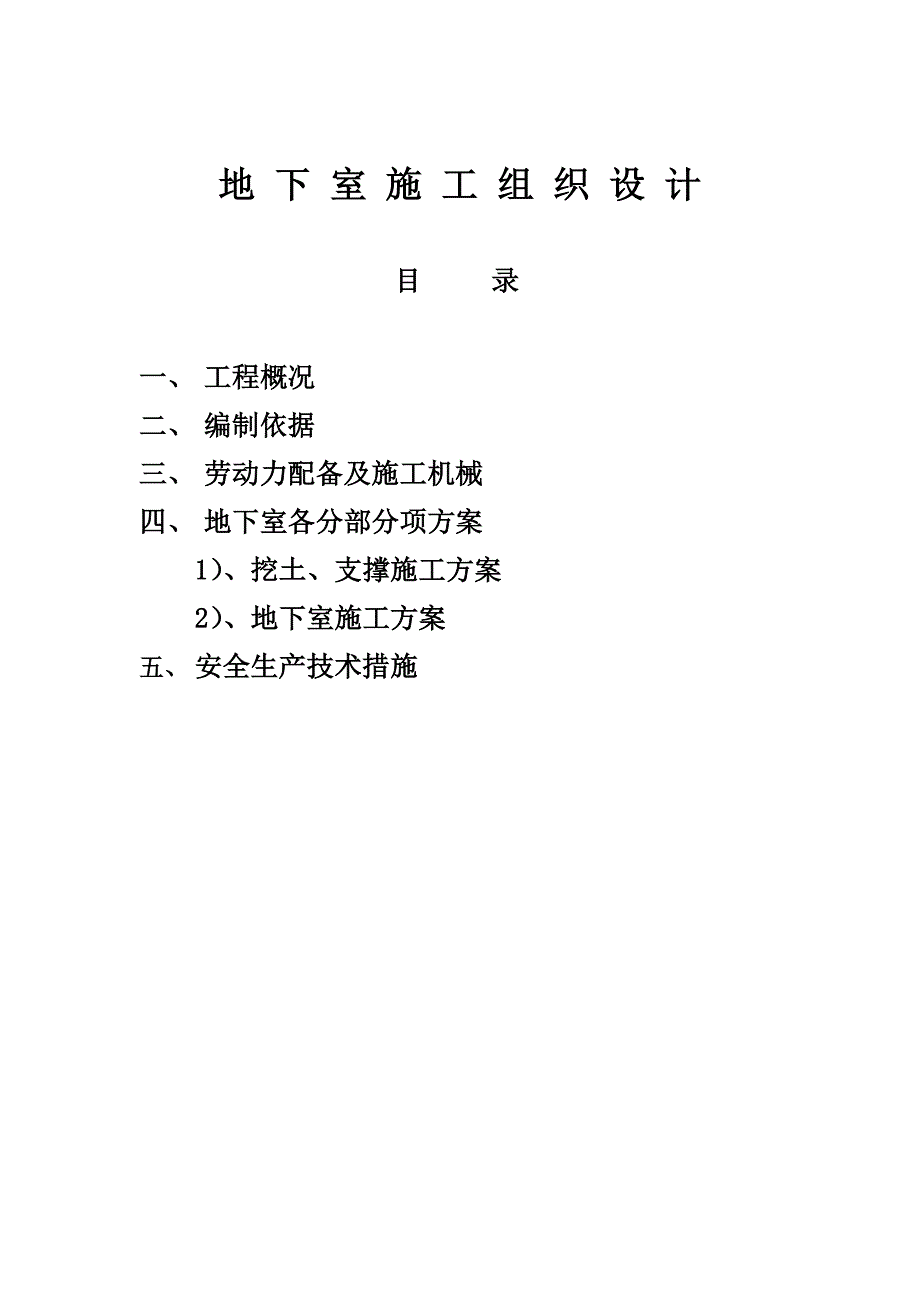

1、地 下 室 施 工 组 织 设 计目 录一、 工程概况二、 编制依据三、 劳动力配备及施工机械四、 地下室各分部分项方案1）、挖土、支撑施工方案2）、地下室施工方案五、 安全生产技术措施地 下 室 施 工 方 案一、 工程概况 1、 宁波富茂大厦工程位于宁波市海曙区天封塔以东1#地块，建筑面积85204m2，地下二层，地上3、6、24层，总高度98.75m，建筑类别为一类，耐火等级为一级，抗震设防烈度为六级，地下室防水二级以上，设计抗渗S8，合理使用年限为50年。地下室共二层，基础底板相对标高-9.700，地下一层相对标高-5.600，一层底板标高-0.050。（相对标高0.000相当于黄海高

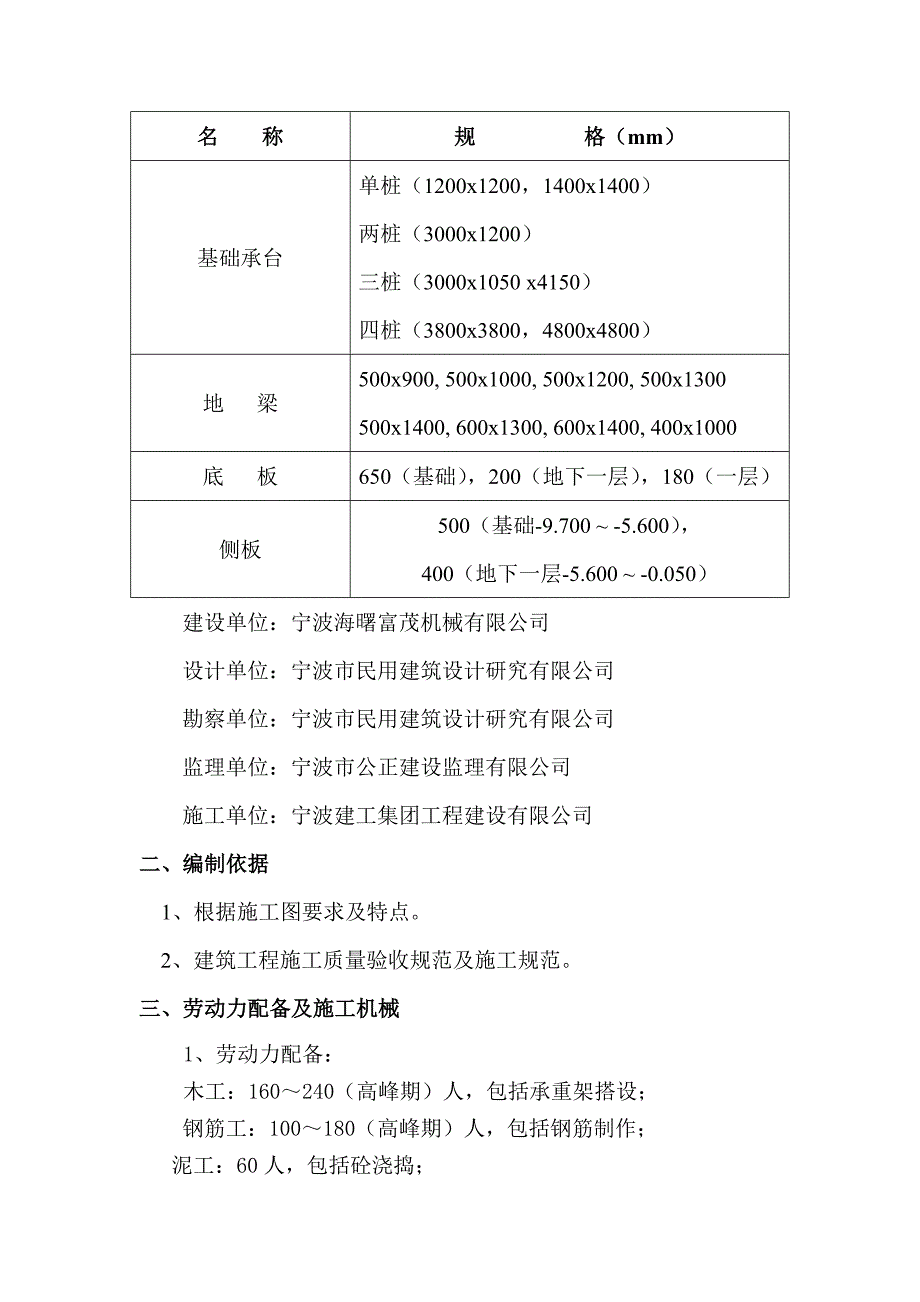

2、程+4.150）2、桩基采用600、700、900、1000钻孔灌注桩，围护由宁波市机电工业研究设计院设计，采用环梁式二道支撑，围护桩采用800、900、1000钻孔灌注桩。外加单排止水水泥搅拌桩，挖土最深处15m。3、地下室施工工期：150天。4、本地下室结构特点：厚、粗大、配筋密集，施工难度大。5、地下室有关参数地下室底板厚度为650mm。在轴线处均设有地梁。主楼基础至一层侧板、柱砼为C50（S8）砼，承台、基础梁及梁板为C40（S8）附楼柱、梁板均为C40。名 称规 格（mm）基础承台单桩（1200x1200，1400x1400）两桩（3000x1200）三桩（3000x1050 x41
3、50）四桩（3800x3800，4800x4800）地 梁500x900, 500x1000, 500x1200, 500x1300500x1400, 600x1300, 600x1400, 400x1000底 板650（基础），200（地下一层），180（一层）侧板500（基础-9.700 -5.600），400（地下一层-5.600 -0.050）建设单位：宁波海曙富茂机械有限公司设计单位：宁波市民用建筑设计研究有限公司勘察单位：宁波市民用建筑设计研究有限公司监理单位：宁波市公正建设监理有限公司施工单位：宁波建工集团工程建设有限公司二、编制依据1、根据施工图要求及特点。2、建筑工程施工质量
4、验收规范及施工规范。三、劳动力配备及施工机械1、劳动力配备：木工：160240（高峰期）人，包括承重架搭设； 钢筋工：100180（高峰期）人，包括钢筋制作； 泥工：60人，包括砼浇捣； 普工：20人，用于另星用工，如排水、清理、砼养护等工作； 防水工：20人，仅用于地下室外防水工程。设备安装工：50人。2、施工机械序号名 称型号规格单位数量1塔吊QTZ-63台42砼搅拌机JZC-350台23砂浆机UJ325台24切割机JSG-400台35交流弧焊机BX3-75-3台66钢筋切断机QJ40-1台27钢筋弯曲机GW40A台28钢筋调直机GT4/14台19对焊机VNI-100台210平刨床MB50
5、4A台111圆盘锯MJ104台112平板振动器ZB11台113插入式振动器ZX50台614台钻2F16-1A台115水泵HBT400台616大灯照明台417风镐台203、施工总平面布置图（后附）。四、 地下室各分部分项方案1挖土、支撑施工方案1.1 概述 1. 土方工作量约M3；2基坑面积约15000M2，最大开挖深度10.3米；3. 土方开挖分四层进行施工。 4 基坑坑底井字布置300x200盲沟,以石子覆盖,四周设置明沟,每10M左右设置600集水井,积水由集水井抽至坑外排水沟，经沉淀池后排入城市下水道。1.2 施工综述：1. 基坑占地面积15000M2，实际挖深10.3M，从自然地坪-0
6、.2M至-10.5M，土方量M3。本土方工程采用大开挖的施工方法，用四台 CAT挖土机进行协同作业，分工作面四次挖至标高(实际工作时留10CM原土,由人工挖土至所需标高)。根据现场道路情况，挖土顺序由南向北，另配0.15 M3的小挖机用于挖边角处及桩的周围。2.基坑开挖施工是本工程地下工程施工的关键工序，施工时必须按照设计及宁波市软土深基坑支护设计与施工暂时技术规定要求进行施工。1.3施工程序（一）、基础施工测量基础测量以主楼设置的网点定位。土方开挖可以利用设点进行测量。轴线标高分土方、垫层和基础三个阶段进行控制。垫层施工阶段利用外设网点控制，用经纬仪把控制点移至场内，控制垫层施工。基础施工前
7、，在混凝土垫层面上，重新利用场外网点，用经纬仪把轴线、标高引入垫层面，指导基础施工。基础浇捣完成后，利用外设网点，用经纬仪和水准仪引入轴线、标高到基础底板面，形成建筑物轴线、标高的内控制体系。（二）、施工工序设围护桩顶冠梁、车辆进出通道加固梁板设地表、坡面混凝土面层，并设地表面排水明沟及集水井基坑内分区分块分层卸土至第一道围檩、支撑面标高（保留坑中的部分土体）挖地槽至第一道围檩、支撑底标高，施工水平围檩及支撑分区分块分层放坡挖土至第二道围檩、支撑面标高挖地槽至第二道围檩、支撑底标高，施工水平围檩及支撑分层自中间向四周放坡开挖地下室底板标高人工边修土边设坑底混凝土垫层，并设好坑底集中排水挖承台及
8、地梁土体底板、承台、地梁施工拆除第二道支撑围梁施工地下室一层楼板拆除第二道支撑施工地下室顶板。1.4挖土挖土施工参照宁波市软土深基坑支护设计与施工暂行技术规定中的第5.3.15.3.7条要求进行，具体要求如下：1.按设计图纸要求修整外侧土体，并设好混凝土面层的排水设施。2.挖墙顶地槽，凿除浮浆，浇顶围梁。强度达到70%后，分段分区挖至第一道围梁标高，设第一道围梁。3.待第一道水平围梁及水平支撑混凝土浇捣完毕，混凝土强度达到80%后，以1：2放坡分层开挖至第二道支撑面标高；挖槽做第二道支撑及围梁。4.待第二道水平围梁及水平支撑混凝土浇捣完毕，混凝土强度达到90%后，以1：3放坡分层自中间向四周开
9、挖至底板标高。人工修土及时设板底钢筋混凝土垫层。5.挖电梯井部分土体至坑周承台底设计标高，按设计要求做好坑周板带二次围护，边挖边设垫层及砖胎模，电梯井底板拟为二次浇捣。6.挖土以机械为主，人工挖土为辅。7.底板底以下土体必须人工开挖。8.机械挖土必须注意，挖土深度严禁超过设计标高，避免扰动开挖面以下的土体原状结构，不得损坏工程桩、支护结构、立柱及支撑。9.土体开挖时不得留陡坡，以免基坑内土体滑移引起工程桩偏位。 10.挖土机械和车辆不得直接在支撑上行走，机械通行区域必须垫木并铺设路基板或架设施工栈桥。 11.基坑内挖出的土方及时外运，基坑四周范围不得堆载，否则会使支护结构变形过大，危及基坑安全
10、。12.基坑挖土施工应做到“五边”即：边挖、边凿、边铺、边砌、边浇的施工方法，保证基坑土体不长期暴露，确保基坑稳定。1.5挖土质量、工期、文明施工管理1. 现场管理网络图总包项目部总承包管理人员土方分包项目经理 修理车间主任项目副经理加油工技术员施工人员安全员质量员修理组计量工推机操作工货车司机挖机操作工挖土工保洁工2. 挖土质量施工管理1）挖土分包进场后即编制挖土工程施工组织设计，提交总承包、监理和业主审定后才能进行施工；2）严禁超挖，用水准仪控制好挖土标高；3）挖机挖土施工尽量避免撞击工程桩；3. 基坑士方收底施工方法1）机械开挖标高达到离设计高度100mm至200mm时，必须采用人工开挖
11、，并对坑底标高进行控制。2）坑底标高的控制应根据总包提供的基准点，由测量技术人员将水平高度引测到基坑周边较稳定的结构上，并做好明显的标志。3）施工技术人员将水准标高引测到近基坑底标高处的周边工程桩上，并作好标记。4）挖土施工人员根据测量标记采用固定丈量的量具,将坑底土方修理平整。5）坑底土方开挖若有超深时，必须采用碎石填平，严禁采用松土回填。6）盲沟开挖应按施工方案的要求，严格控制沟底流水方向。4. 挖土工期管理1）挖土工期安排为60天。2）采用多点出土，平均每天出土量约为3000M3天。3）按挖土施工工期，配备齐大、中、小各类挖土机械，确保进度如期完成。 5. 文明施工管理1）运土车辆进出大
12、门听从现场指挥，轮胎上粘土必须清洁后方可外运，确保市容整洁。2）夜间运土车辆保证静音，禁鸣喇叭扰民。3）车辆装土高度应控制，防止渣土在外运过程中掉落。1.6土体开挖注意事项1.基坑开挖的时空效应工程基坑过程中，当某一阶段因某种原因需要暂停一段时间时，基坑围护墙体的变形、基坑周边地层的位移和沉降并未停止，而是仍在发展，直到达到稳定或引起基坑因变形过大而破坏为止。这就是基坑开挖过程中的时间效应。此外，实践还证明，基坑围护墙体的变形、周边地层的移动还与 分层、分块的空间几何尺寸、围护墙无支撑暴露面积以及是否均衡开挖有关，分层、分块的空间几何尺寸、围护墙体无支撑暴露面积越大，变形也越大；开挖顺序中的对
13、称性越差，变形也越大。这就是基坑开挖过程中的空间效应。时间效应和空间效应是密切相关的，深基坑开挖受到时间效应和空间效应的共同作用，因此在施工方案设计和施工中同时考虑这二个方面的影响。深基坑工程中考虑时空效应的基坑开挖参数和施工顺序的确定应满足以下要求：1）减少开挖过程中的土体扰动范围，采用分层分块开挖且空间几何尺寸能最大限度地限制围护墙体的变形和坑周土体的位移与沉降。2）尽量缩短基坑开挖卸荷后无支撑暴露时间。3）满足对称开挖、均衡开挖的原则，使基坑受力均衡。4）可靠而合理地利用土体自身在开挖过程中控制位移的潜力，安全、经济地解决基坑工程中稳定与变形的问题。2.先撑后挖，严禁超挖基坑开挖实施的工
