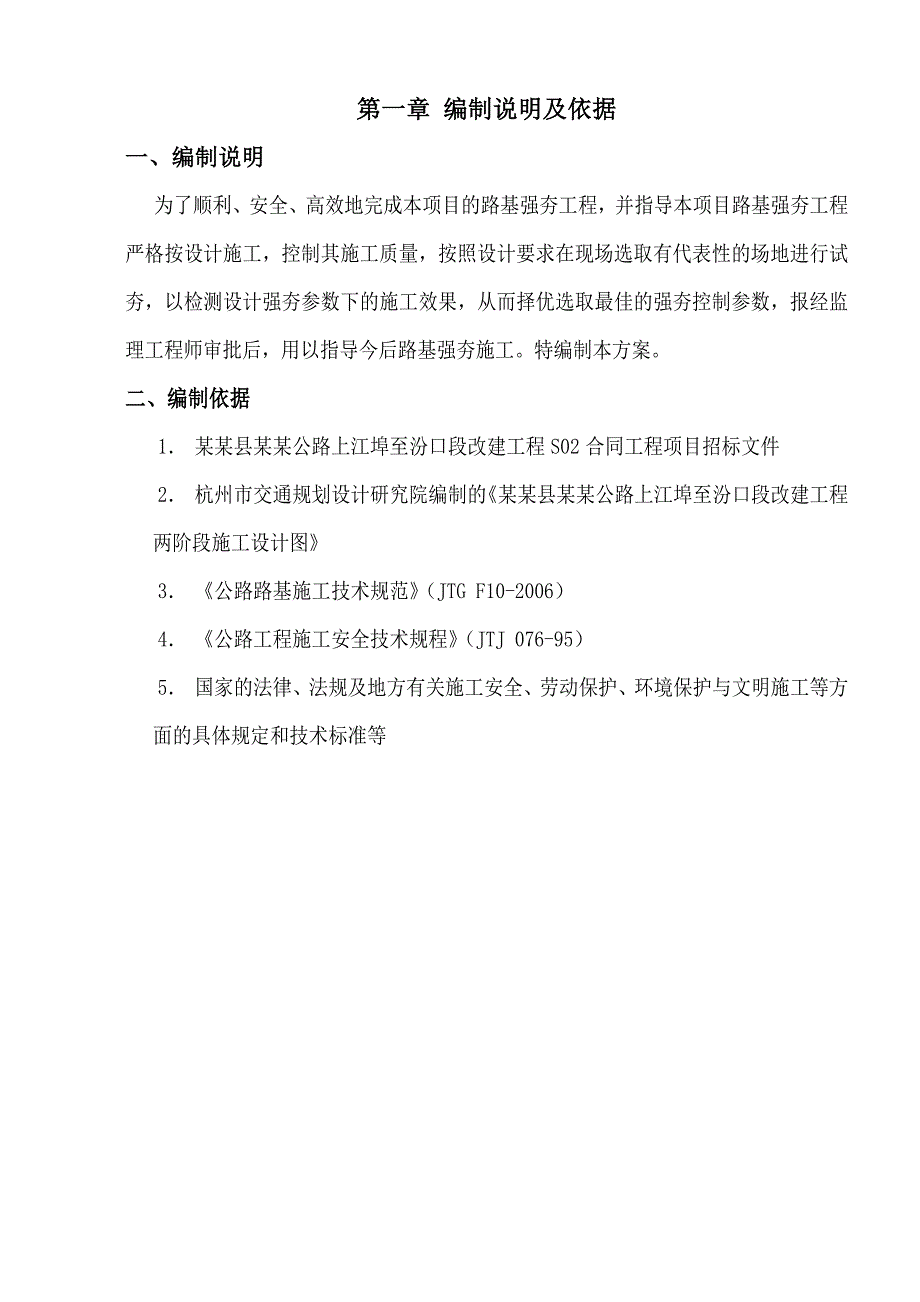

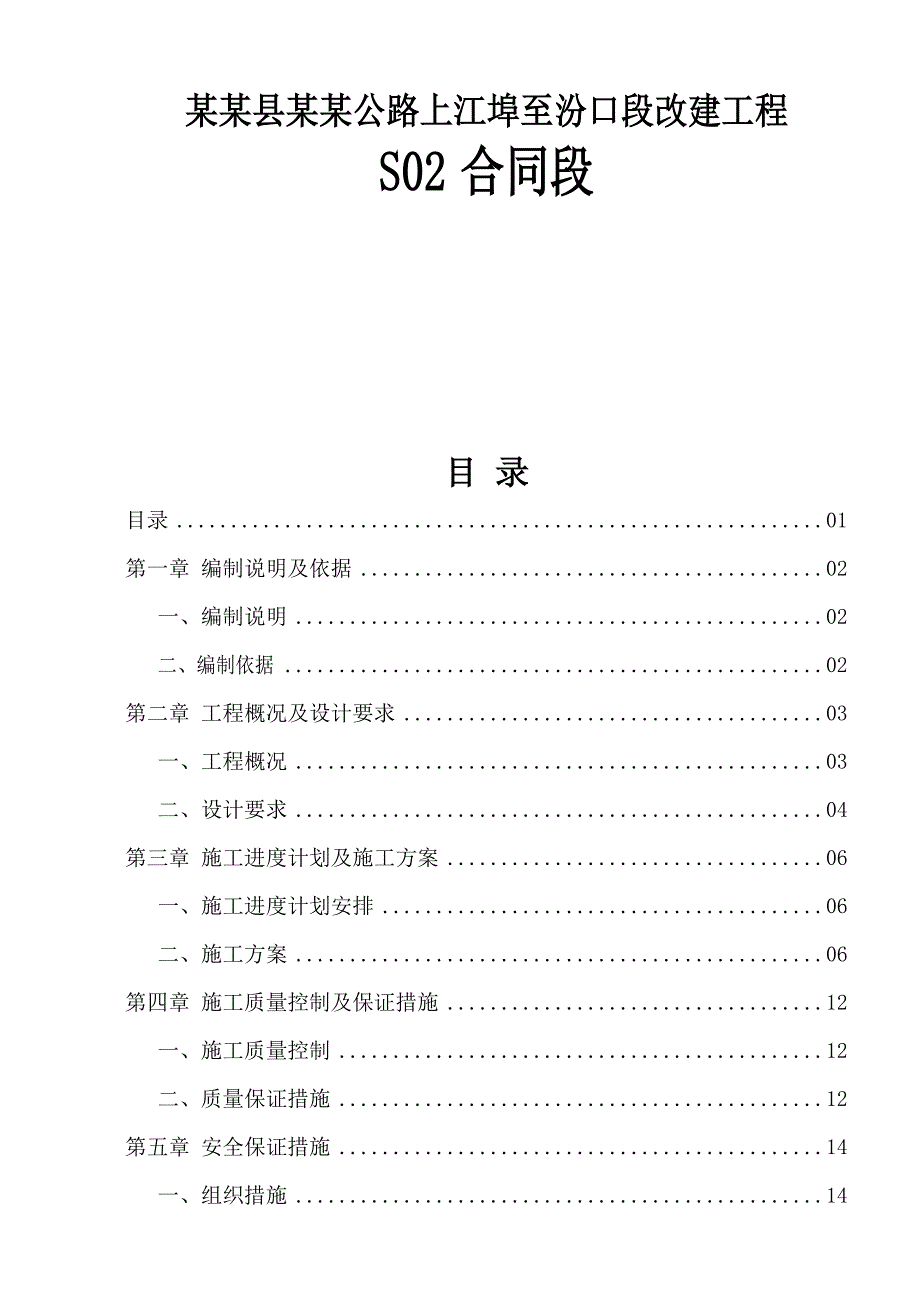

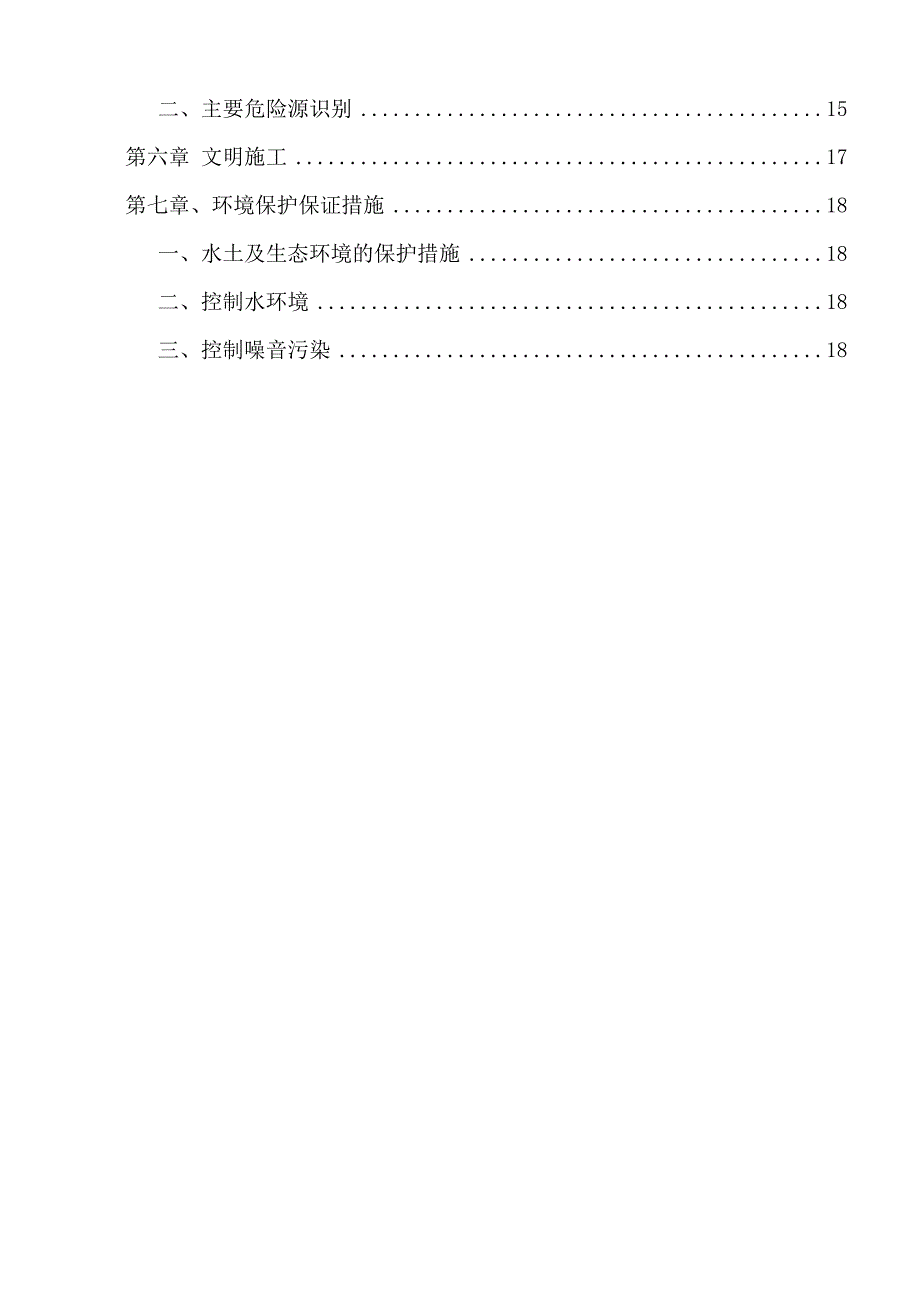

1、某某县某某公路上江埠至汾口段改建工程S02合同段目 录目录01第一章 编制说明及依据02一、编制说明02二、编制依据02第二章 工程概况及设计要求03一、工程概况03二、设计要求04第三章 施工进度计划及施工方案06一、施工进度计划安排06二、施工方案06第四章 施工质量控制及保证措施12一、施工质量控制12二、质量保证措施12第五章 安全保证措施14一、组织措施14二、主要危险源识别15第六章 文明施工17第七章、环境保护保证措施18一、水土及生态环境的保护措施18二、控制水环境18三、控制噪音污染18第一章 编制说明及依据一、编制说明为了顺利、安全、高效地完成本项目的路基强夯工程，并指导本
2、项目路基强夯工程严格按设计施工，控制其施工质量，按照设计要求在现场选取有代表性的场地进行试夯，以检测设计强夯参数下的施工效果，从而择优选取最佳的强夯控制参数，报经监理工程师审批后，用以指导今后路基强夯施工。特编制本方案。二、编制依据1 某某县某某公路上江埠至汾口段改建工程S02合同工程项目招标文件2 杭州市交通规划设计研究院编制的某某县某某公路上江埠至汾口段改建工程两阶段施工设计图3 公路路基施工技术规范（JTG F10-2006）4 公路工程施工安全技术规程（JTJ 076-95）5 国家的法律、法规及地方有关施工安全、劳动保护、环境保护与文明施工等方面的具体规定和技术标准等第二章 工程概况
3、及设计要求一、工程概况某某县某某公路上江埠至汾口段改建工程S02合同段，本标段路线起点桩号为K20+900，位于某某县某某公路里商乡塔山村处，终点桩号为K30+100。路线以新建路为主，只有小部分为老路拼宽。新建路基本沿湖边开路，中间段落有水库隔断，所以水下部分的填筑占总填方比较多，按设计要求在抛填到103.5米标高后进行强夯施工。本工程的强夯数量共约8.7万平方,具体工程量如下表:序号段落桩号长度 (m)强夯整平高程(m)强夯平均宽度(m)强夯面积 （）1K20+900-K20+96060103.518.511102K21+750-K21+81060103.54024003K22+190-K
4、22+22535103.510.1353.54K22+250-K22+27020103.510.52105K22+310-K22+450140103.52535006K22+570-K22+830260103.535.592307K22+910-K22+93020103.510.52108K23+050-K23+210160103.534.555209K23+250-K23+430180103.520.1361810K23+610-K23+730120103.513.341600.811K23+870-K24+110240103.528.5684012K24+290-K24+430140103
5、.525.6358413K24+530-K24+60070103.540.5283514K24+670-K24+910240103.535.5852015K25+010-K25+130120103.535420016K25+130-K25+290160103.517.5280017K25+290-K25+35363103.525157518K25+370-K25+46090103.527.082437.219K25+530-K25+59060103.540.5243020K25+710-K25+810100103.525250021K25+810-K25+930120103.528.53420
6、22K28+290-K28+450160103.540.5648023K28+760-K28+85090103.540.5364524K29+530-K29+740210103.538.58085合计87103.5二、设计要求强夯的主要目的是对路基的抛填部分增强补压，以消除路基之间的差异变形，减少路基不均匀沉降。本工程的强夯施工部分设计要求有以下几点：3000KN.m/3000KN.m/2000KN.m/，主夯采用锤重22T，落距13.7m，单位夯击能量为3000KN.m/，副夯采用锤重22T，落距13.7m，单位夯击能量为3000KN.m/，满夯采用锤重22T，落距9.3m，单位夯击能量为2
7、000KN.m/。2、夯点夯击次数为6次，按现场试夯得到的夯击次数和夯沉量关系曲线确定，并应同时满足下列条件：A、最后两击的平均夯沉量不大于50mm，还要求总夯沉量不小于试夯沉量的90%。B、夯坑周围地面不应发生过大的隆起。C、不应夯坑过深而发生起锤困难。3、夯击遍数为2遍，最后再以低能量夯击一遍，两遍夯击之间时间间隔一般为12周。4、夯击点位置采用等边三角形布置，第一遍夯击点间距取57m，以后各遍夯击点间距与第一遍相同，也可适当减少。5、主夯或副夯夯点布置见下图：第三章 施工进度计划及施工方案一、施工进度计划安排本标段强夯总工程量为8.7万平方，计划2013年4月10日开工，2013年6月2
8、0日完工。计划投入4台套强夯设备，设备型号为WH550，夯锤重22T。 二、施工方案（一）、强夯施工工艺流程：场地平整标高测量第一遍夯点放样第一遍夯点施工夯坑补填料整平标高测量第二遍夯点放样第二遍夯点施工夯坑补填料整平标高测量布点满夯标高测量整平质量验收（二）、施工方法：1、平整场地，施工放样，布置夯击点。先用石灰线将强夯范围圈起来，再用石灰线将主夯点画成网格形状，各夯击点中心用红绳绑小石块放置以确定夯击中心位置。布置图如下：2、夯机就位，用50m尺量吊绳长度，按照起吊13.7m高度卡住吊绳，使重锤在起吊13.7m后能自动松开，自由下落。 22T夯锤 夯锤脱钩瞬间3、夯击前测量原地面标高，每击
9、一次都记录本次夯击后的高程，并计算沉降差。测量人员应距夯点安全距离以外（50m），防止溅石飞出造成伤害，同时保证夯击时水准仪受夯击震动影响较少。除记录高程外，一个点夯击完成后还应观察周围土的隆起状况，若隆起较大应分析原因，调整夯击参数。4、夯击应从路基一端边夯边退，以免夯坑回填不及时影响夯击移动。重锤起吊应缓慢平稳，不要晃动过大，以免影响施工安全事故。挂钩人和测量立尺人员必须远离夯击点后方可起吊重锤，重锤下落过程中严禁人员靠近，应待落锤后再操作其它事项。5、主夯完成后，静置72h以上，用推土机将夯坑整平，测量夯后的地面高程。然后重新填土放线定位，按主夯的施工方法进行副夯的夯击施工。一遍夯击完成
10、后的效果图6、主、副夯完成后，夯击面平整度较差，表面松散，需进行满夯前找平、密实，满夯施工步骤同主夯，满夯完成后再整平，用压路机碾压表面。满夯完成后压路机碾压表面（三）、注意事项1、在点夯时，要对每一夯点的能量，夯击次数，每次夯坑沉陷量，夯击坑周围土的隆起量以及埋设测点要进行量测和记录，并注意夯击震动的影响范围和程度。点夯完成后再进行满夯。（1）在有建筑物段设置观测点，观测对相临建筑物的影响程度。（2）起重机就位后，夯锤对准夯点，并测量锤顶标高，根据设计要求的高度进行夯击。（3）夯击并记录夯坑深度。当夯坑过深而发生起锤困难时，停夯，向夯坑内填料直至夯坑顶平，填料采用强度高的风化石，并记录填料数
11、量，如此重复，直至满足规定夯击次数及控制标准完成此点夯击。当夯点周围软土挤出影响施工时，用挖机及时清理。（4）强夯按设计要求完成主夯点后再进行副夯点施工。（5）重新推平场地，用低能量满夯，将地表层松土夯实，并测量夯后场地标高。2、两遍夯击之间时间应在12周。3、点夯时要保证锤的下落高度，确保夯击力。满夯时应遵循先轻后重，先稳后重，先低后高，先慢后快及轮迹重叠等原则进行，防止漏夯。4、强夯产生的振动、噪声、飞石等对周边的建筑物、生产设备、人居生活、休息等都有一定的影响，根据现场情况，强夯范围应设置防护措施。5、强夯施工压实后，不得有松散、软弹、翻浆及表面不平整现象，一经发现应立即返工或换填处理。
12、6、强夯施工必须专人指挥。机械作业时，配合作业人员严禁处在机械作业和行走范围内。7、施工后，综合分析测量记录，然后作出初步的评价，并进行总结。8、夯点的夯击次数，应按现场试夯得到的夯击次数和夯沉量关系曲线确定，同时满足下列条件：最后两击的平均夯沉量不大于50mm，还要求总夯沉量不小于试夯沉量的90%，夯坑周围地面不应发生过大的隆起，不应夯坑过深而发生起锤困难。（四）、质量验收标准强夯地基质量检测标准及方法序 号项 目允许偏差检验方法1强夯点位50mm2夯锤落距300mm钢索设标志3锤重100kg称重4夯击遍数及顺序设计要求计数法5夯点间距500mm用钢尺量测6夯击范围设计要求用钢尺量测7最后2
13、击的平均夯沉量不大于5cm用水准仪8夯锤倾斜度不大于30（五）雨季强夯施工措施1、在雨期施工时应采取措施防止场地积水，导致土质变软，以致出现挤出现象，降低强夯效果。2、根据总图利用自然地形确定明沟排水方向，按规定挖好明沟排水，以确保施工质量，夯坑积水时应及时排出。3、对强夯区域及时进行表面碾压。4、掌握天气变化情况，做到事前预防。5、履带式起重机在雨后强夯时，严禁在未经夯实的土虚上或低洼处作业，同时应进行试夯，将夯锤吊离地面1m左右往返起落数次，确定稳妥后，方可进行强夯。第四章 施工质量控制及保证措施一、施工质量控制1、正式施工前，需进行试夯试验以确定单击能夯点的夯击次数等参数。2、为避免夯锤
14、过度下沉，夯击能应由小至大逐渐增加。3、开夯前应检查夯锤的质量和落距，以确保单击夯能符合设计要求。4、在每遍夯击前，应对夯点放线进行复核，夯完后检查夯坑位置，发现偏差及时纠正。5、按设计要求检查每个夯点的夯击次数，每击的夯沉量。6、施工过程中，应对各项参数及情况进行详细记录。7、施工后，综合分析测量记录，然后做出初步评价，并进行总结。二、质量保证措施1、一丝不苟，把好图纸复核关施工设计图是工程的灵魂，要求100%的准确，是工程质量控制的第一道重要关口，本标段成立了专门的工地现场技术部，对图纸严格复核、审查，没经过审核的图纸决不盲目施工，为一线顺利施工，认真把好第一关。2、把好原材料质量关抓工程质量首先要从原材料抓起，这是永恒不变的真理。本标段成立了比较专业的试
