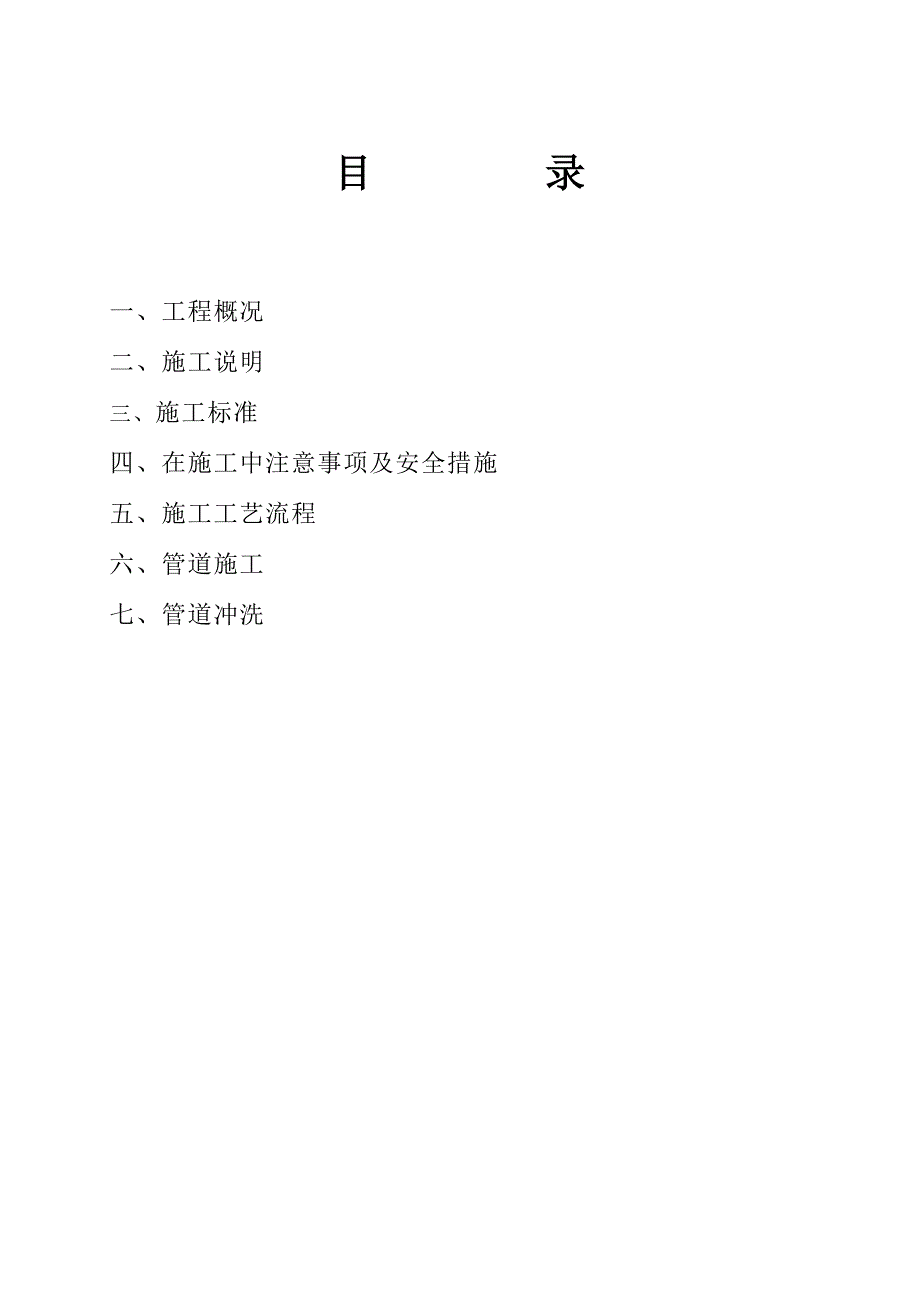

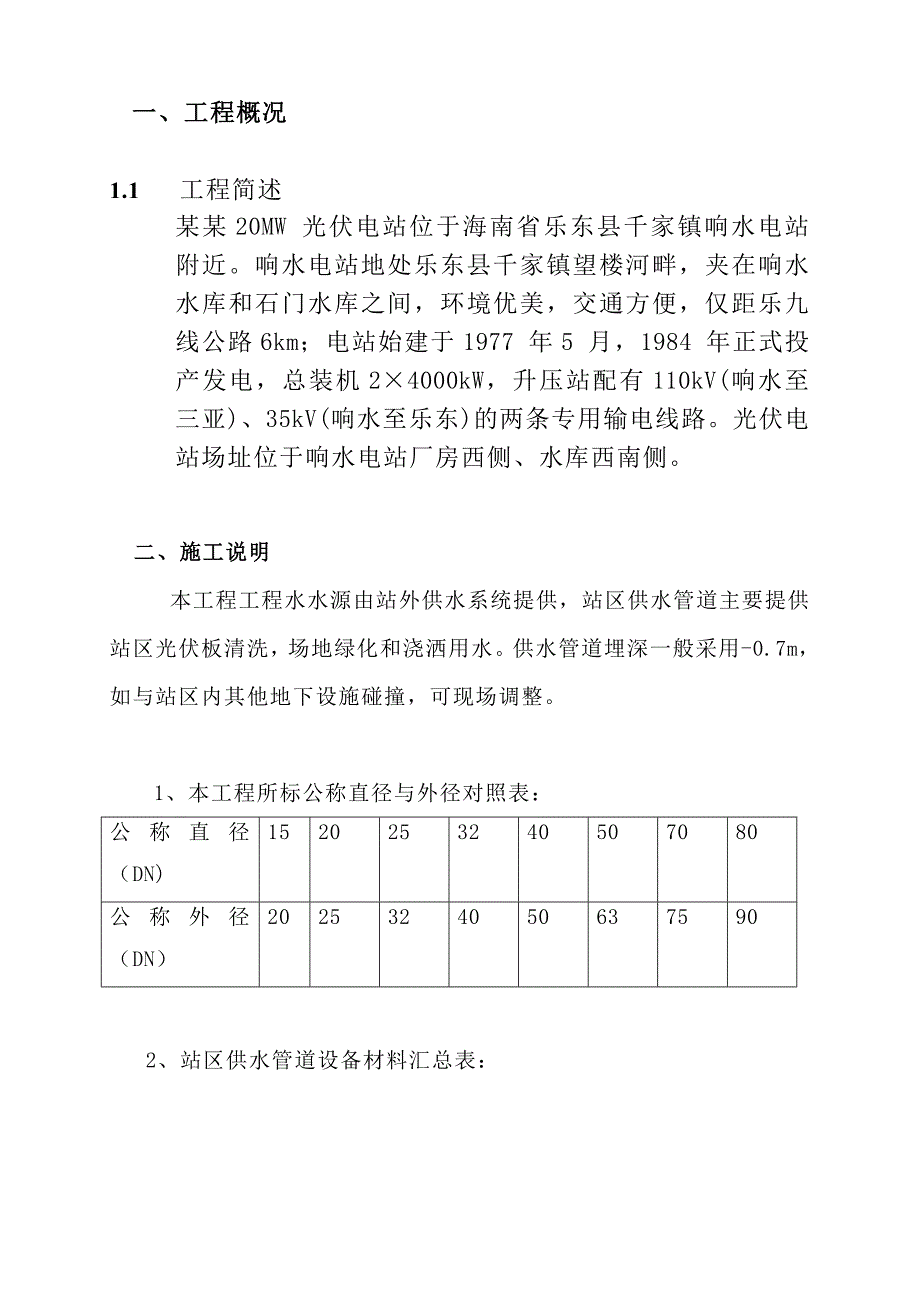

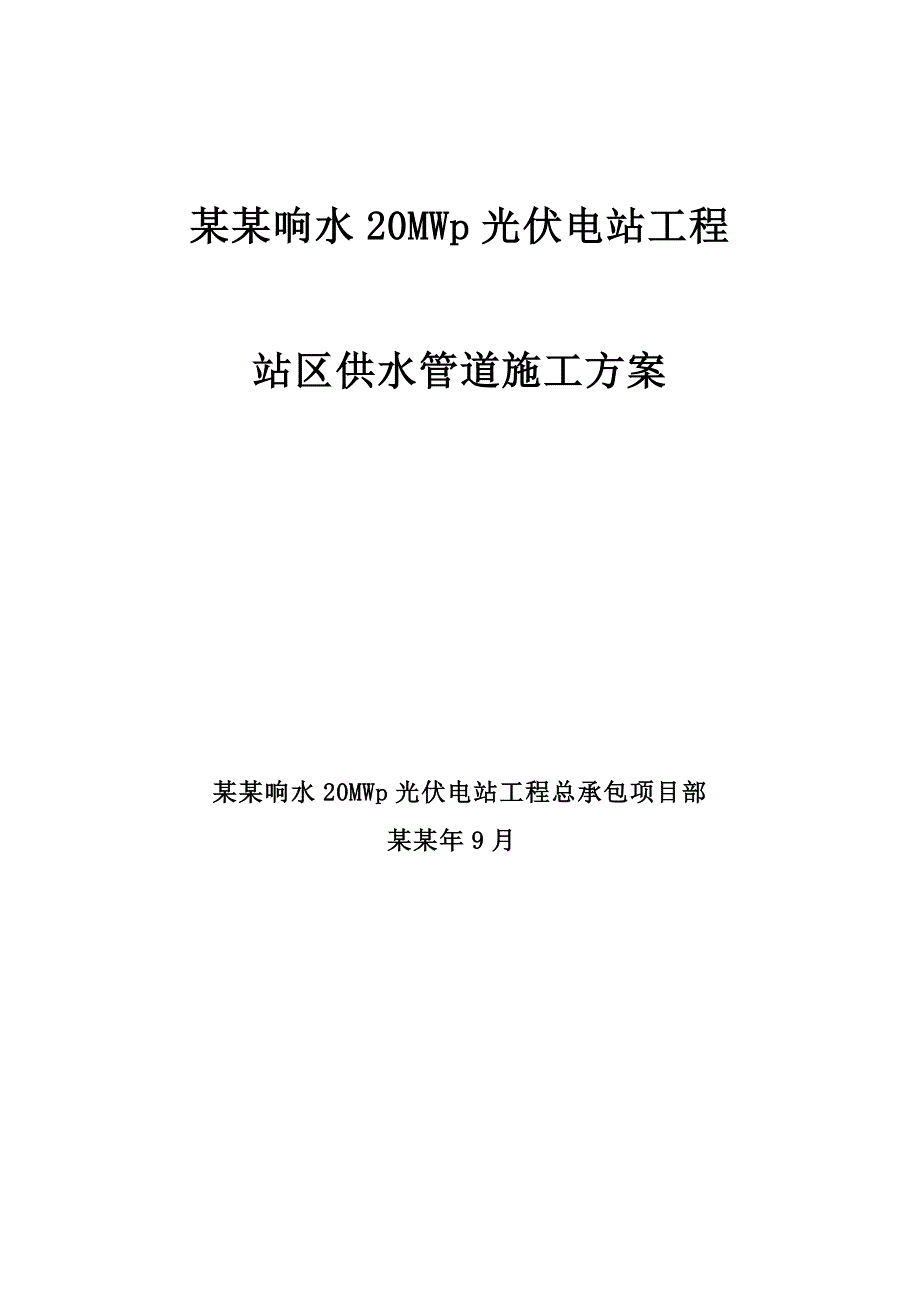

1、某某响水20MWp光伏电站工程站区供水管道施工方案某某响水20MWp光伏电站工程总承包项目部某某年9月目 录 一、工程概况二、 施工说明三、 施工标准四、 在施工中注意事项及安全措施五、 施工工艺流程六、 管道施工七、 管道冲洗一、工程概况1.1 工程简述某某20MW 光伏电站位于海南省乐东县千家镇响水电站附近。响水电站地处乐东县千家镇望楼河畔，夹在响水水库和石门水库之间，环境优美，交通方便，仅距乐九线公路6km；电站始建于1977 年5 月，1984 年正式投产发电，总装机24000kW，升压站配有110kV(响水至三亚)、35kV(响水至乐东)的两条专用输电线路。光伏电站场址位于响水电站厂
2、房西侧、水库西南侧。 二、施工说明 本工程工程水水源由站外供水系统提供，站区供水管道主要提供站区光伏板清洗，场地绿化和浇洒用水。供水管道埋深一般采用-0.7m，如与站区内其他地下设施碰撞，可现场调整。1、本工程所标公称直径与外径对照表：公称直径 （DN)1520253240507080公 称 外 径（DN）2025324050637590 2、站区供水管道设备材料汇总表： 三、施工标准 1、沟槽均挖深0.7m 2、阀门井：DN90、DN63井内径0.5m；井深0.5m，井砌240砖墙厚，垫层，井盖公司配。 3、管道：管道要做到不渗、不漏水；自行试压，试压标准10公斤；冲洗消毒漂白粉。 四、在施
3、工中注意事项及安全措施1、开挖管沟时要和电信、网通、供电联系。确保在不损坏其他设施的情况下进行开挖。2、路口要放明显标志，防止意外发生。3、在拉设临时电源时，电源均应架空，过道需用钢管保护，不得乱托乱拉，电线被车碾物压。4、电箱内电气设备应完整无缺，设有专用漏电保护开关，必须按“一机一闸一漏一箱”要求设置。5、所有移动工具，都应具有二级漏电保护，电线无破损，插头插座应完整，严禁不用插头而用电线直接插入插座。6、使用切割机，首先检查防护罩是否完整，后面严禁有易燃物品。切割机不能代替砂轮磨物，严禁切割机砌木料。7、在施工中，每道工序必须按规范进行施工。8、施工期间，施工人员必须尊重安全人员指导意见
4、。 五、 施工工艺流程图 六、管道施工1、施工程序：管道施工程序：定位放线沟槽开挖管道基础管道防腐管道吊装铺设管道检查井砌筑粗砂回填打压试验土方回填管道冲洗消毒2、施工准备(1)组建工程测量专业小组，计2人，其中主测1人。施测应前进行技术交底。(2)对所用仪器进行检查和校正。钢尺、水准尺进行检查、校核后方能投入正常测量工作。(3)根据设计图纸及记录，做好测量放线前的计算工作。3、施工测量 (1)按照设计文件要求，在施工前组织测量人员设制高程控制点和轴线控制点，并进行复测、复算。进行施工放样测量，定出管道中线及井位置并定出水准点作为整个工程的控制点，井面标高应平路面。每次测量均要闭合，严格控制闭
5、合误差，并做好测量记录，报监理、业主代表检查、验收。4、沟槽开挖（1）沟槽开挖前应要求各有关管线部门提供地下管线情况，并结合人工开挖勘察，确认无误后方可进行施工。当发现管线位置后应做好清晰的标志以保护好地下管线。（2） 施工时在人行道边设置临时排水沟，以保证排水通畅，以保证开挖基坑不被雨水浸泡而造成基坑的质量问题。在基坑开挖时须在沟槽外两侧筑小土堤截水，以防地表水倒灌入施工沟槽内。沟槽内两侧设排水沟和集水井，用碎石填充，当地下水丰富或遇雨天时用抽水机抽水，以保证基坑不被水浸泡。（3）根据管径进行放坡开挖。开挖时应用人工开挖。沟槽开挖土方调至填方区填土。在开挖前，沟槽的断面、开挖的次序和堆土的位
6、置由现场施工员详细交底。在挖土过程中管理人员应在现场指挥并应经常检查沟槽的净空尺寸和中心位置，确保沟槽中心偏移误差符合规范要求。为保证槽底土壤不被扰动、破坏或超挖，挖土至设计标高以上2030cm后用人工挖土和平整。开挖要保证连续作业，分段开挖，每段20m30m，以防止土方塌方出现安全事故。沟槽开挖完毕后必须有技术负责人验收后方可下道工序。4、为确保沟槽内干方施工，施工队可选有打降水井降低地下水位，打井款有甲方负责，其余一切费用由施工方负责。5、管道施工（1）管道基础1.1 如为未扰动的原状土层，采用100mm厚粗砂垫层；如在回填土地段做，200mm厚粗砂垫层；如为软泥土则应更换土或每2.53.
7、0m做混凝土枕基。管基宽度不小于D+300.1.2 测量中心轴线，标高，并放出基础边线。在沟底设置水平小木桩，桩顶标高为管道基础的标高。（2）管道铺设砂垫层检查合格后，人工挖管道接口工作坑，对管工作坑每个接口设一个。给水管与排水管交叉时，给水管应敷设在上面，且不应在接口处重叠；当给水管道敷设在污水管下面时。给水管应加套管，套管长度为交叉点两侧各1米。给水管转弯处利用组合弯头，弯曲管件不能满足转弯角度要求时，可在直线管段利用管道承插口偏转进行调整。但承插口的最大偏转角不得大于1。以保证接口的严密性。管道对口方法安装时，为控制管底标高和坡度，拟架设坡度板，由测量人员将管道中心钉和高程钉测设在坡度板
8、上，两高程钉之间的连线即为管底坡度的平行线称为坡度线，相邻两坡度板上管中心线顶面应比设计管顶高15cm，以便管道高程核查，在安装管道时，可以在坡度板上的中心连线，随时挂垂球，控制管道轴线定位及坡度。（3）检查井的砌筑3.1 砌筑各种井前必须将基础面先洗涮干净，并定出中心点，划上砌筑位置及标出砌筑高度，便于操作人员掌握。3.2 砌筑检查圆井应挂线校核井内径及圆度，砌筑井墙必须避免上下层砖对缝。检查井砌筑至规定高程后，应及时安装井圈，盖好井盖。（4）沟槽回填土管道施工完成后，即可进行沟槽回填土，覆土时，沟槽内不得积水，严禁带水覆土，回填时需两侧对称回填，严禁单侧回填。（5） 管道打压试验 给水管道
9、的允许渗水量为：1.96（L（minkm） ，必须达到规范要求时才能进行下一道工序。（6）管道冲洗消毒管道采用水中掺入漂白粉的消毒方法，消毒结束后需完全放出消毒用水。6、质量标准（1）管道基础管道基础须表面平整，每两座检查井间轴线须顺直。（2）管道铺设管道顺直，管枕垫稳，管底坡度不允许倒落水。（3） 检查井井底、井面的标高要准确，井身尺寸要符合设计要求，挂中心线校核井内径及圆度，砖砌井壁必须灰缝饱满、平整，抹灰应平顺密实，不得有空鼓、裂缝等现象。砌砖砂浆强度应满足设计要求。 七、管道冲洗与消毒：1. 管道第一次冲洗用清洁水冲洗至出水口水样浊度小于3NTU为止，冲洗流速应大于1.0m/s2. 管道第二次冲洗应在第一次冲洗后，用有效氯离子含量不低于20mg/L的清洁水浸泡24H后，再用清洁水进行第二次冲洗直至水质检测、管理部门取样化验合格为止。
