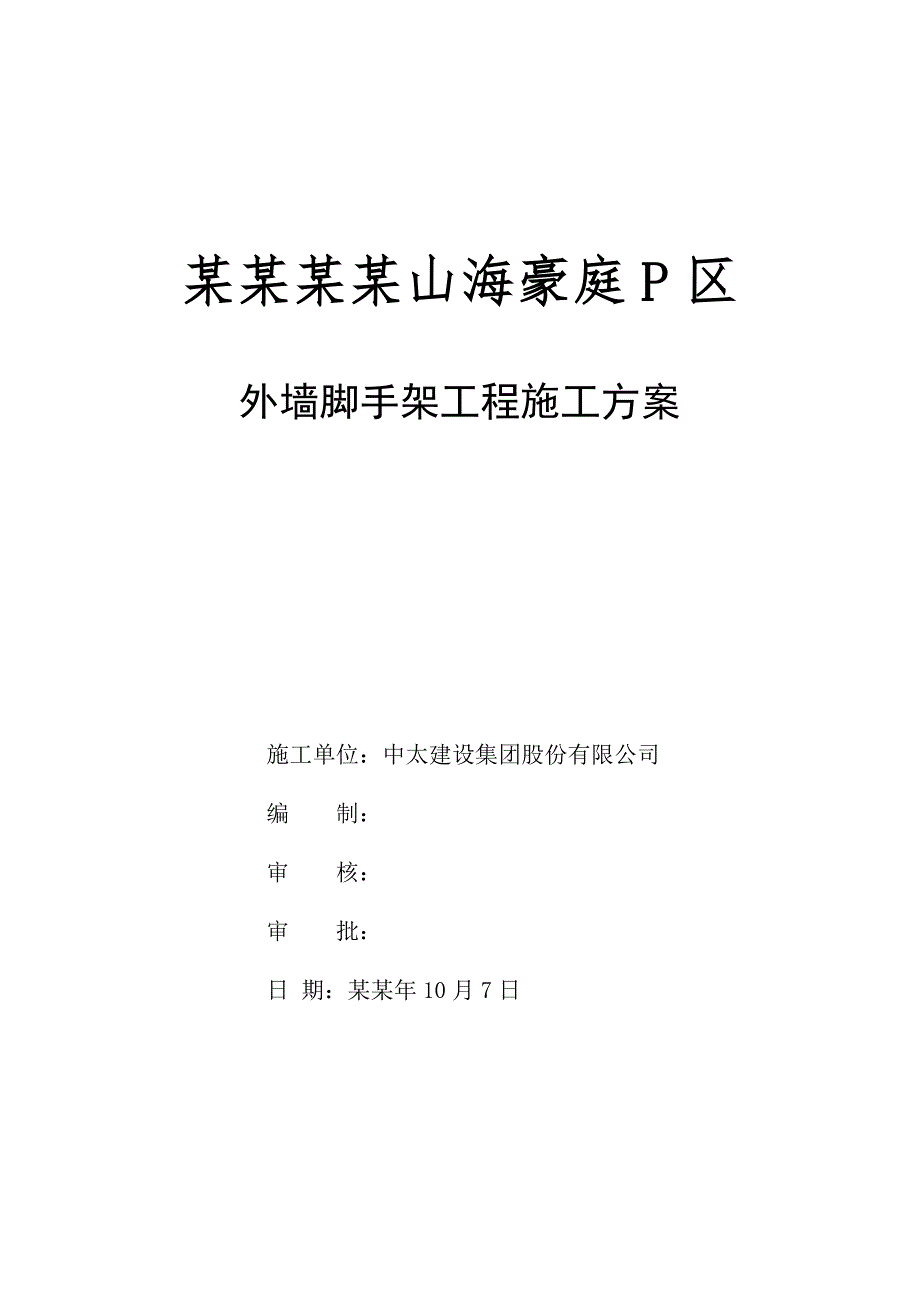

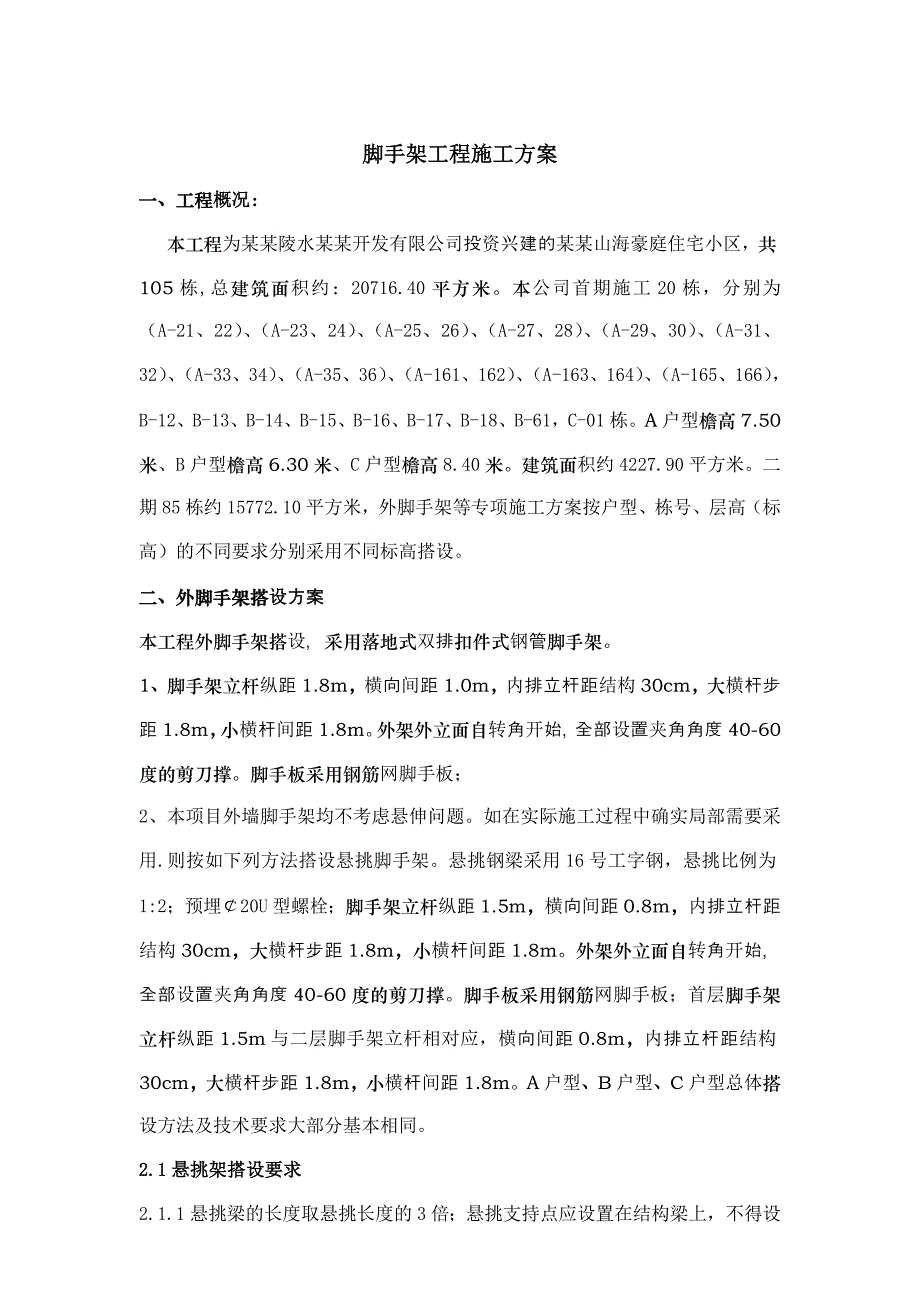

1、某某某某山海豪庭P区外墙脚手架工程施工方案施工单位：中太建设集团股份有限公司编 制：审 核：审 批：日 期：某某年10月7日 脚手架工程施工方案一、工程概况：本工程为某某陵水某某开发有限公司投资兴建的某某山海豪庭住宅小区，共105栋,总建筑面积约：20716.40平方米。本公司首期施工20栋，分别为（A-21、22）、（A-23、24）、（A-25、26）、（A-27、28）、（A-29、30）、（A-31、32）、（A-33、34）、（A-35、36）、（A-161、162）、（A-163、164）、（A-165、166），B-12、B-13、B-14、B-15、B-16、B-17、B-18
2、、B-61，C-01栋。A户型檐高7.50米、B户型檐高6.30米、C户型檐高8.40米。建筑面积约4227.90平方米。二期85栋约15772.10平方米，外脚手架等专项施工方案按户型、栋号、层高（标高）的不同要求分别采用不同标高搭设。二、外脚手架搭设方案本工程外脚手架搭设，采用落地式双排扣件式钢管脚手架。1、脚手架立杆纵距1.8m，横向间距1.0m，内排立杆距结构30cm，大横杆步距1.8m，小横杆间距1.8m。外架外立面自转角开始，全部设置夹角角度40-60度的剪刀撑。脚手板采用钢筋网脚手板；2、本项目外墙脚手架均不考虑悬伸问题。如在实际施工过程中确实局部需要采用.则按如下列方法搭设悬挑
3、脚手架。悬挑钢梁采用16号工字钢，悬挑比例为1:2；预埋20U型螺栓；脚手架立杆纵距1.5m，横向间距0.8m，内排立杆距结构30cm，大横杆步距1.8m，小横杆间距1.8m。外架外立面自转角开始，全部设置夹角角度40-60度的剪刀撑。脚手板采用钢筋网脚手板；首层脚手架立杆纵距1.5m与二层脚手架立杆相对应，横向间距0.8m，内排立杆距结构30cm，大横杆步距1.8m，小横杆间距1.8m。A户型、B户型、C户型总体搭设方法及技术要求大部分基本相同。2.1悬挑架搭设要求2.1.1悬挑梁的长度取悬挑长度的3倍；悬挑支持点应设置在结构梁上，不得设置在阳台或悬挑板上，悬挑端应按梁长度起拱0.5%1%；
4、如图1、2图-1 悬挑钢梁穿墙做法图-2 悬挑钢梁楼面做法2.1.2悬挑梁末端应由不少于两道的预埋U型螺栓固定，锚固位置设置在楼板上时，楼板的厚度不得小于120mm；楼板上应预先配置用于承受悬挑梁锚固端作用引起负弯矩的受力钢筋，否则应采取支顶卸载措施，平面转角处悬挑梁末端锚固位置应相互错开。如图3图-3悬挑梁末端固定做法2.1.3预埋U型螺栓的直径为20mm，宽度为180mm，螺栓丝扣采用机床加工并冷弯成型，不得使用板牙套丝或挤压滚丝，长度不小于120mm；2.1.4悬挑梁采用焊接接长时，应按强度标准连接，焊缝质量满足一级焊缝的要求。2.1.5悬挑梁应按架体立杆位置对应设置，每一纵距设置一根。
5、2.1.6悬挑架的外立面剪刀撑应自下而上连续设置。2.1.7悬挑架在非直线的结构外围时，悬挑梁应垂直于外围面或为径向，架体的设计纵距应以较长纵距为准。2.1.8悬挑式脚手架架体结构在平面转角处应采取加强措施。如图4图-4悬挑架角部加强做法2.1.9悬挑式脚手架架体的底部与悬挑构件应固定牢靠，不得滑动或窜动。如图5图-5悬挑架底部做法2.1.10悬挑架宜采用取钢丝绳保险体系。如图6图-6钢丝绳拉结做法1、脚手架的地基要求1.1、脚手架地基平整夯实铺100mm石粉捣10cm厚C10砼垫层。1.2、脚手架的钢立杆不能直接立于地面上，应加设底座和垫板（或垫木）。垫板（木）厚度不小于50mm；不得在未处
6、理的起伏不平和软硬不一的地面上直接搭设脚手架。1.3、脚手架地基应有可靠的排水措施，防止积水浸泡地基。1.4、脚手架内立杆大多处在墙基回填土之上，回填土必须严格分层夯实。垫板宜采用长度不少于2跨，宽不小于200mm、厚度不小于50mm的木垫板，长度为2m时垂直于墙面放置,长度大于3m时平行于墙面放置(有助于克服两立杆间的不均匀沉降)。在脚手架外侧挖一浅排水沟排除雨水（图4-1）。图4-12、立杆、扫地杆搭接构造要求2.1每根立杆底部应设置底座和垫板.2.2脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫
7、地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线坡的距离不应小于500mm（图2） 2.3纵、横向扫地杆构造2.4.脚手架底层步距不应大于2m（图2）。2.5.立杆必须用连墙件与建筑物可靠连接，连墙件布置间距宜按要求采用。2.6.立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。对接、搭接应符合下列规定：2.6.1立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头的高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3
8、；2.6.2搭接长度不应小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。2.6.3立杆顶端宜高出女儿墙上皮1m，高出檐口上皮1.5m。2.7.4立杆的纵距、横距、步距（如下表） 立杆的纵距脚手架高度H脚手架的纵向间距L30m时， 不大于100mm。3、连墙件3.1.连墙件的布置除应满足计算要求外，尚应符合下表的规定： 连墙件布置最大间距脚手架高度竖向间距（）水平间距（）每根连墙件覆盖面积（m2）双排50m33l4050m23l27注： 步距 纵距3.2.连墙件的布置应符合下列规定： 3.2.1连墙件的位置应设置在与立杆和大横杆相交的接点处，离节点的间距不
9、宜大于300mm；3.2.2 应从底层第一步纵向水平杆处开始设置，沿整片脚手架均匀布置，当该处设置有困难时，应采用其它可靠措施固定；3.3.宜优先采用菱形布置，也可采用方形、矩形布置；3.4.对脚手架，宜采用刚性连墙件与建筑物可靠连接，亦可采用拉筋和顶撑配合使用的附墙连接方式。严禁使用仅有拉筋的柔性连墙件。3.5.在脚手架周边的端头（包括顶端）以及转角处，要加密连墙件。3.6.本工程刚性连墙件一般采用如下三种做法：3.6.1 短钢管、扣件与钢筋混凝土柱连接（图3）。图3：3.6.2 短钢管、扣件与墙体相连接（图4）。图4：3.6.3现浇混凝土的梁板上预埋竖向短钢管，然后用连接短钢管一端与预埋竖
10、向短钢管用直角扣件连接，另一端用直角扣件与内立杆连接。（如图5）：图5：3.6.4连墙件宜采用梅花形布置（如图6）。图63.6.5连墙件所在位置有时可能遇到门窗洞口，可以用添加附加短钢管的办法来实现联结。3.6.6施工过程中当个别连墙件被拆除后在相当一段时期内难于补上时，必须采取有效的加强措施。如附近添设一个临时的联墙杆，限制施工荷载或加强横向刚度等。3.6.7塔吊、电梯、物料提升机、卸料平台等需要断开或开口处除设置连墙件外还须设置横向斜撑。如图7架体开口处加强做法（图-7）4、作业面的横向尺寸4.1横向水平杆（小横杆）伸出纵向水平杆（大横杆）外的长度不宜小于100mm，以防止小横杆从大横杆上
11、滑脱。4.2双排脚手架的里立杆距墙体的距离为300-500m。以保证工人有一定的操作活动空间。4.3 由于结构施工和装修施工操作工艺的不同，材料用量、堆放运输方式的不同，对作业面尺寸要求均有所不同。4.4小横杆的里端离墙面的距离、对结构脚手架和装修脚手架因不同需求而异。表 各式脚手架的尺寸类型尺寸类型结构脚手架装修脚手架小横杆里端距墙面距离a100mm-150mm150-200mm双排脚手架里外立杆间的距离b1.00m-1.50m0.80m-1.20m4.5脚手架的步距一般为1.8，底步不大于2m。5、外脚手架的防护5.1、离地面2m以上铺设脚手板的作业层都要在脚手架外立杆的内侧绑两道牢固的护
12、身栏杆和挡脚板。5.2、两道护身栏杆离脚手架的高度分别为1.2m和0.6m ，紧贴外立杆内侧安设两道水平钢管。5.3、挡脚板高度不小于180mm。5.4、架体须超过施工操作层1.8m高，中间须加防护栏杆。5.5、密目式安全网应紧随架体搭设高度满挂；使用的密目式安全网须是建设部认证产品。5.6、当风力大于六级时，工人不得在架子上进行施工操作。6、支撑体系脚手架必须设置支撑体系。支撑体系包括剪刀撑、横向支撑和水平支撑，这些支撑应和脚手架这一空间构架的基本构件很好联结。双排脚手架应设剪刀撑与横向支撑。6.1剪刀撑6.1.1剪刀撑的设置应符合下列规定：每道剪刀撑跨越立杆的根数宜按表中的规定确定每道剪刀
13、撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在4560之间； 剪刀撑跨越立杆的最多根数剪刀撑斜杆与地面的倾角（）455060剪刀撑跨越立杆的最多根数（n）765双排脚手架，均必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距不应大于15m；高度在24m以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑；剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。7、杆件搭设构造要求7.1立杆。在竖立杆时，要注意杆件的长短搭配使用。7.1.1立杆的接头除顶层可采用搭接接头外其余必须采用对接扣
14、件实行对接接头。搭接时的搭接长度不应小于1m，用不小于两个旋转扣件来扣牢，扣件的外边缘到杆端距离不应小于100mm。7.1.2立杆接头与相近大横杆的距离不宜大于步高的三分之一。相邻两立杆的接头应相互错开，不应在同一步高和同一间距内。相邻接头的高度关应500mm。8、搭设和拆除顺序8.1、搭设顺序：做好搭设的准备工作按房屋的平面形状放线铺设垫板按立杆间距排放底座放置纵向扫地杆逐根树立立杆，随即与纵向扫地杆扣牢安装横向扫地杆，并与立杆或纵向扫地杆扣牢安装第一步大横杆（与各立杆扣牢）安装第一步小横杆第二步大横杆第二步小横杆加设临时抛撑（上端与第二步大横杆扣牢，在装设两道联墙杆后可拆除）第三、四步大横杆和小横杆设置联墙杆接立杆加设剪刀撑铺钢筋网绑护身栏杆和挡脚板立挂安全网。8.2、拆除顺序：拆除的原则：先搭的后拆，后搭的先拆。先从钢管脚手架顶端拆起。拆除顺序为：安全网护身栏挡脚板钢筋网小横杆大横杆立杆联墙杆纵向支撑。
