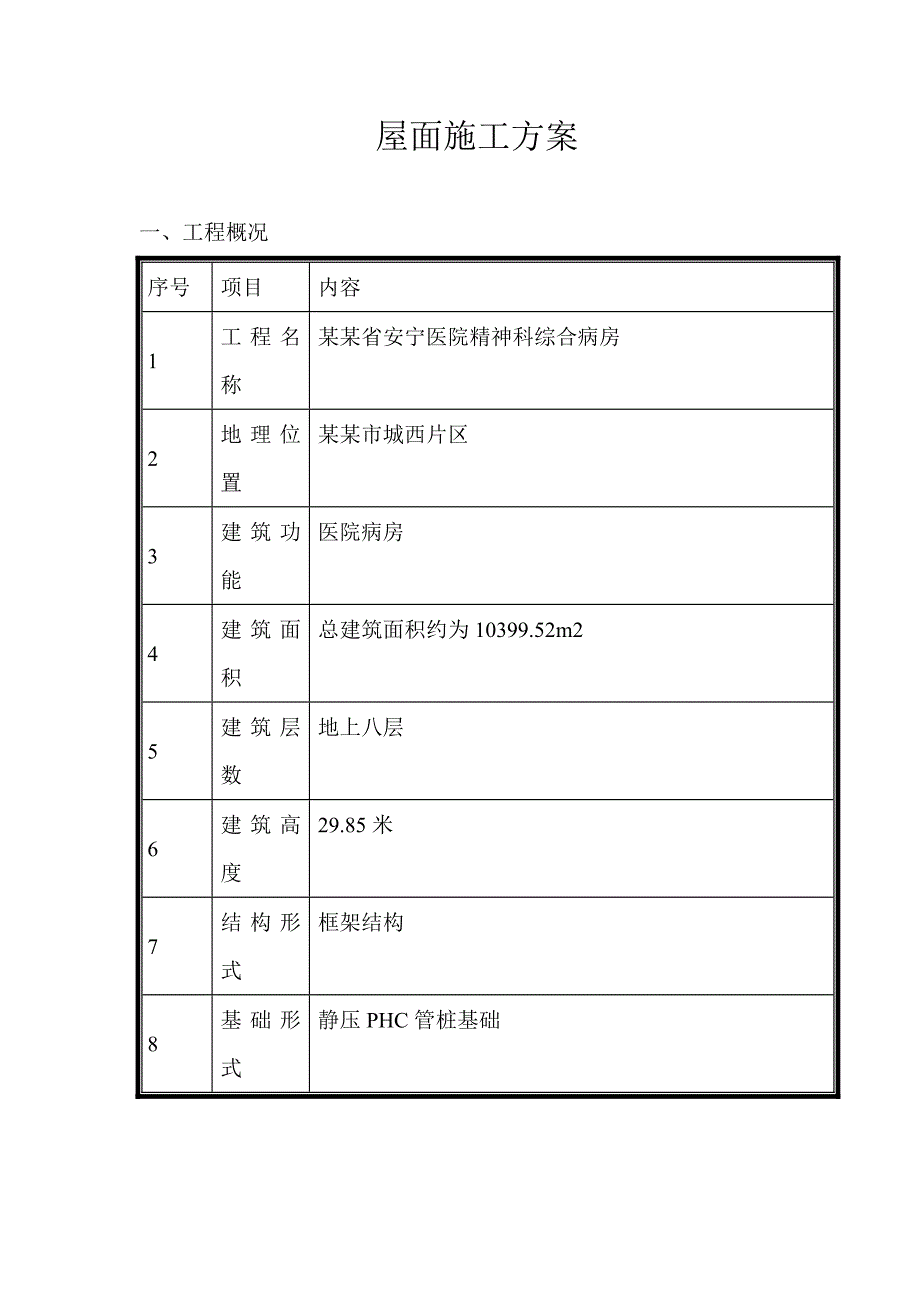

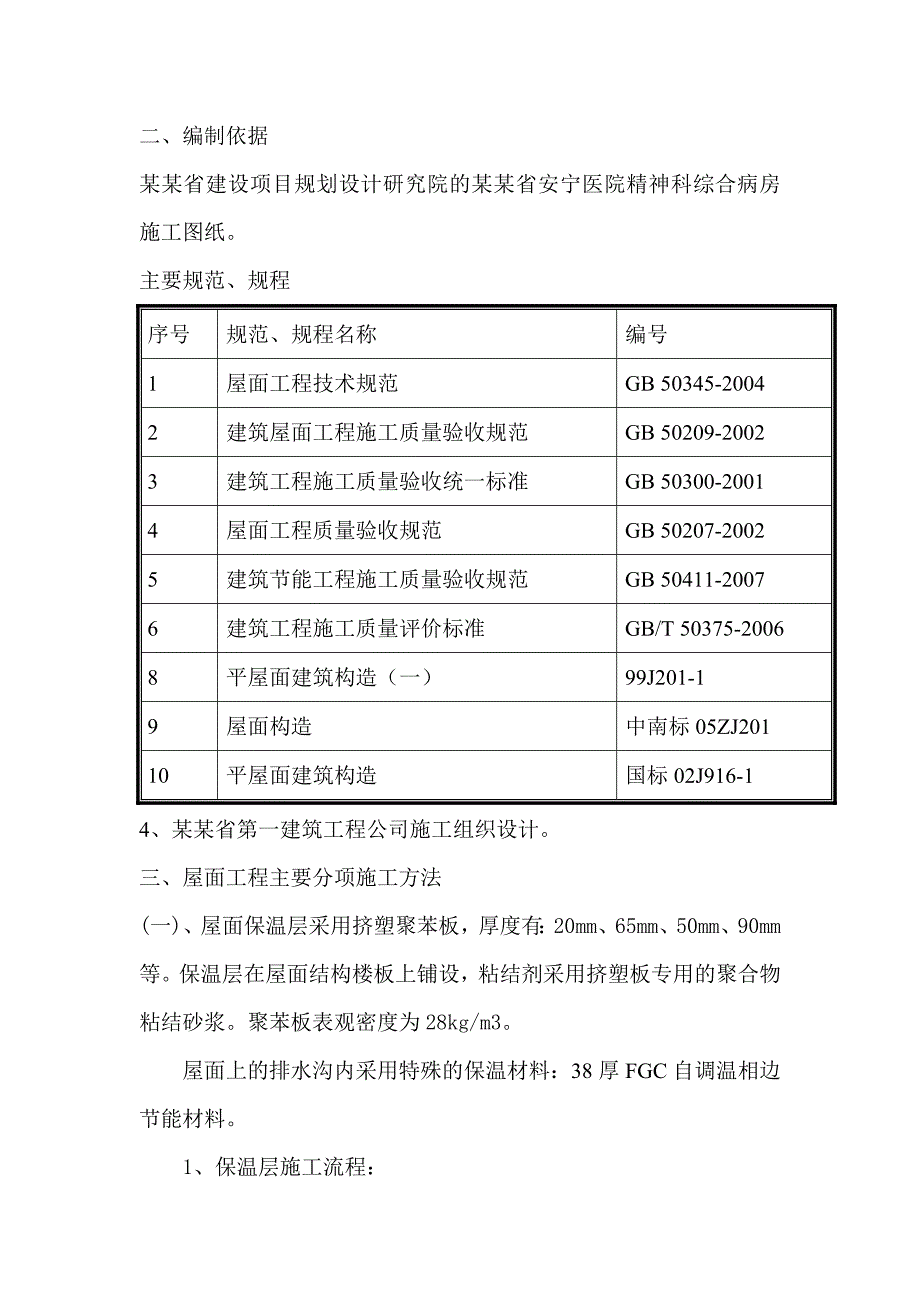

1、 屋面施工方案一、工程概况序号项目内容1工程名称某某省安宁医院精神科综合病房2地理位置某某市城西片区3建筑功能医院病房4建筑面积总建筑面积约为10399.52m25建筑层数地上八层6建筑高度29.85米7结构形式框架结构8基础形式静压PHC管桩基础二、编制依据某某省建设项目规划设计研究院的某某省安宁医院精神科综合病房施工图纸。主要规范、规程序号规范、规程名称编号1屋面工程技术规范GB 50345-20042建筑屋面工程施工质量验收规范GB 50209-20023建筑工程施工质量验收统一标准GB 50300-20014屋面工程质量验收规范GB 50207-20025建筑节能工程施工质量验收规范G

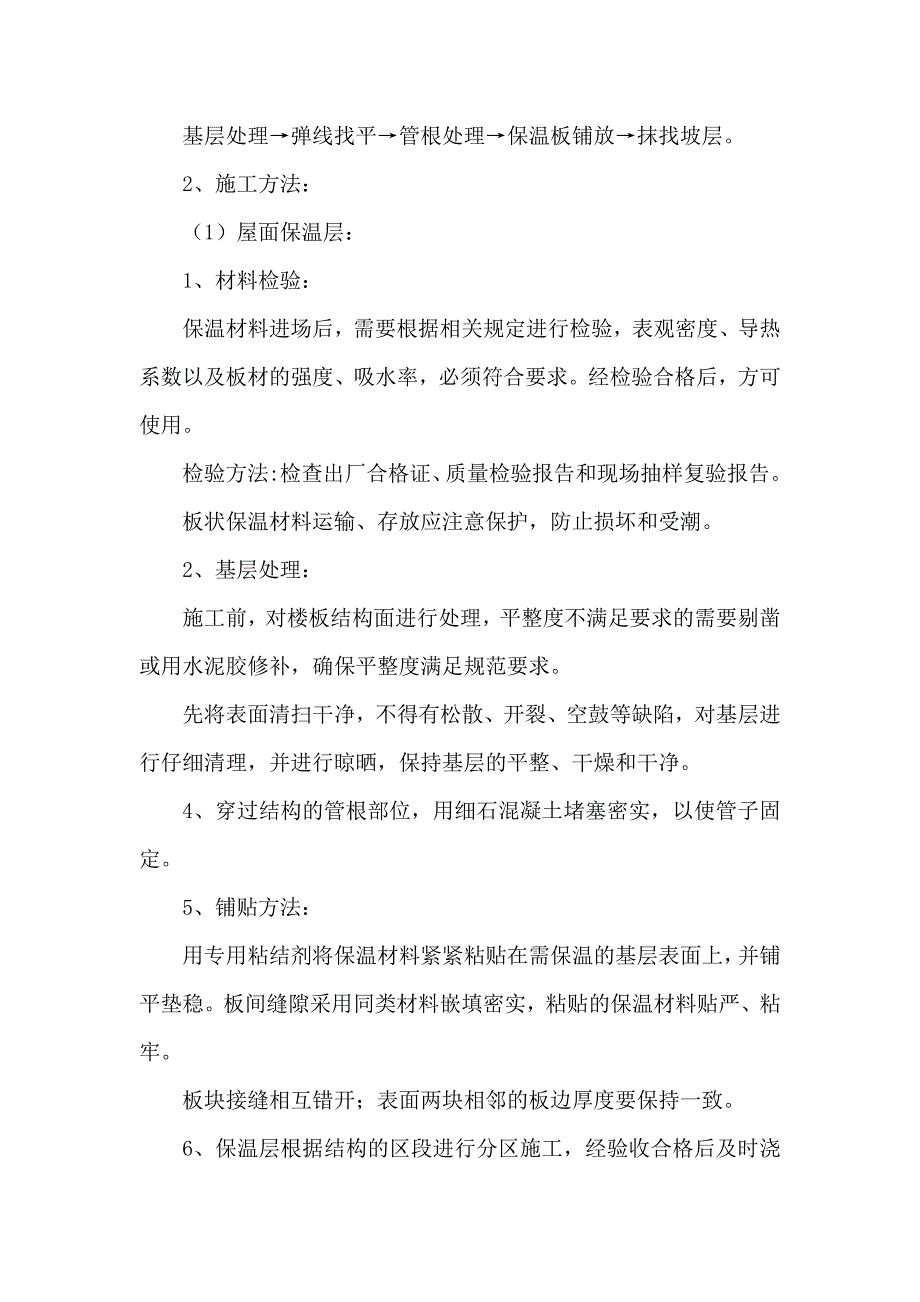

2、B 50411-20076建筑工程施工质量评价标准GB/T 50375-20068平屋面建筑构造(一)99J201-19屋面构造中南标05ZJ20110平屋面建筑构造国标02J916-14、某某省第一建筑工程公司施工组织设计。三、屋面工程主要分项施工方法(一)、屋面保温层采用挤塑聚苯板,厚度有:20mm、65mm、50mm、90mm等。保温层在屋面结构楼板上铺设,粘结剂采用挤塑板专用的聚合物粘结砂浆。聚苯板表观密度为28kg/m3。屋面上的排水沟内采用特殊的保温材料:38厚FGC自调温相边节能材料。1、保温层施工流程:基层处理弹线找平管根处理保温板铺放抹找坡层。2、施工方法:(1)屋面保温层:

3、1、材料检验:保温材料进场后,需要根据相关规定进行检验,表观密度、导热系数以及板材的强度、吸水率,必须符合要求。经检验合格后,方可使用。检验方法:检查出厂合格证、质量检验报告和现场抽样复验报告。板状保温材料运输、存放应注意保护,防止损坏和受潮。2、基层处理:施工前,对楼板结构面进行处理,平整度不满足要求的需要剔凿或用水泥胶修补,确保平整度满足规范要求。先将表面清扫干净,不得有松散、开裂、空鼓等缺陷,对基层进行仔细清理,并进行晾晒,保持基层的平整、干燥和干净。4、穿过结构的管根部位,用细石混凝土堵塞密实,以使管子固定。5、铺贴方法:用专用粘结剂将保温材料紧紧粘贴在需保温的基层表面上,并铺平垫稳。

4、板间缝隙采用同类材料嵌填密实,粘贴的保温材料贴严、粘牢。板块接缝相互错开;表面两块相邻的板边厚度要保持一致。6、保温层根据结构的区段进行分区施工,经验收合格后及时浇筑找坡层混凝土。(2)、女儿墙保温层及装饰做法女儿墙内侧面采用20mm厚双面带小凹槽挤塑聚苯板,施工方法如下:1、基层处理:墙体表面用1:3水泥砂浆抹平;2、挤塑聚苯板采用专用聚合物砂浆粘结剂条粘法满粘;3、将粘结剂均匀满布涂抹在聚苯板上,然后刮成梳形条,将聚苯板粘贴在墙上;4、聚苯板上设置锚固点,采用5带大垫圈胀管螺丝,每平方米不少于4个点;5、聚苯板固定好后,抹第一道聚合物砂浆,同时压入第一层加强网格布,网格布满配;6、抹第二道

5、聚合物砂浆,同时压入第二道网格布,网格布满配;7、涂刷弹性底涂;8、满刮柔性耐水腻子;9、涂刷外墙涂料。(3)、 FGC自调温相变节能材料施工方法:FGC自调温相变节能材料为中华人民共和国国家知识产权局发明专利(ZL031X3207)建设部科技成果评估证书(建科评2004011号),建委材料管理备案(NO:600330090)1、产品概述m2.k调温相变节能材料是利用植物临界萃取、真空冷冻析层、蒸馏、皂化等新工艺复合而成,是根据不同温度相变点调节室温的纯天然原创科技新材料。本材料突破传统保温材料单一热阻性能,具有热熔性和热阻性两大绝热性。通过二元相变原理,相变潜热值大,具有较高蓄热密度,蓄、放

6、热过程近似等温的特点,节能效果明显,经国家建材测试中心检测厚度38mmFGC相变材料,传热系数为0.59w/(m2.k)。FGC自调温相变节能材料具有良好的粘结性、隔声、A级阻燃及环保性。经国家建设部科技成果鉴定,该产品引进了相变蓄能机理,潜热值较大,通过材料相变,熔化吸热,凝结放热使室内温度相对平衡,达到建筑节能。2、综合特性a潜热节能:利用相变调温机理,通过蓄能介质的相态变化实现对热能储存,改善室内热循环质量。当环境温度低于一定值时,相变材料由液态凝结为固态,释放热量;当环境温度高于一定值时,相变材料由固态熔化为液态,吸收热量,使室温相对平衡。经国家权威部门检测3.8cm厚FGC相变保温材

7、料优于5cm厚挤塑板保温性能,达到节能65%要求。相变材料可收集多余热量,适时平稳释放,梯度变化小,有效降低损耗量,室温可趋于稳定。利用相变调温机理,可使电负荷“削峰平谷”,充分利用低谷电价,降低住户用能成本,减少能源浪费,具有可观的社会效益和经济效益。利用相变调温机理,对建筑分户采暖,具有广泛推动作用,特别是对首层、顶层、边角处居住环境的室温,夏季隔热、冬季保温均可起到平衡作用。b、安全可靠与基底整体粘结,随意性好,无空腔,避免负风压撕裂和脱落。有效克服板材拼接后边肋、阳角外翘变形面砖脱落等问题。材料中有机物与主墙基底存在的游离酸反应,形成化合物,渗入主墙微孔隙中,形成共同体,确保干态粘结性

8、,并改善湿态粘结保值率,具有极好粘结性。选用漂珠、水镁石纤维等原材料,其结构中形成数个封闭的憎水性微孔隙空腔结构,作为相变材料载体,可确保相变材料长期实用性。本材料的硅氧四面体组织结构,干燥成型后在水中浸泡不松散、不回性、不粉化、不变形,可确保其耐久的使用寿命。c、抗裂防潮料体呈纤维网状结构,拉力强,整体性牢固,有效防止裂缝产生。具有湿呼吸性,可有效防止外墙基底因冷热温差产生的结凝水夏季向外释放,并防止外饰层表面裂缝产生;冬季防止外饰层冰胀产生裂缝。同时克服因基底潮湿而产生的空鼓、脱落现象。d、吸声降噪料体中存在的众多层次的不相贯穿的中空结构,有效减缓小震动源、撞击声波传递,降低噪声分贝数。在

9、分户隔墙、顶棚、地板等部位使用,具有隔声效果,减少城市噪音对人体的危害。e、灭菌防毒相变材料中含有纯天然香萜和香醇物质,具有驱虫、灭菌、除臭作用,同时具有防析碱功能,可提高居住环境卫生要求。f、绿色环保相变节能材料经严格检测,系无腐蚀、无污染、无放射、无异味、无任何毒害的环保型产品。g、防火不燃相变材料经专项测试为A类不燃级材料,使用范围不受限制,符合各类建筑防火要求。h、施工简捷:手工抹置,方便快捷,是基底抹灰理想的替代品。i、施工方法:FGC自调温相变节能材料是以岩棉、蛭石、硅藻土、聚苯颗粒、化学助剂采用新工艺复合而成的一种灰白色粉状物。(1)施工流程:基层处理保温材料拌和分层涂抹表面收光

10、伸缩缝处理(2)施工条件:a、雨雪天气不得施工;b、基层清理干净;c、测量放线定位完成并验收合格;d、管线安装、固定完毕,缝隙填塞密实。(3)基层处理:对混凝土基层进行“毛化”处理后,用笤帚将1:1稀粥状水泥细砂浆(内掺20%建筑专用胶拌制)甩到基层上,使其凝固在基层表面,养护至用手掰不动为好。(4)保温材料拌和:保温层施工前,在施工现场将FGC粉料与水按料:水=1:2的重量比进行拌和,并搅拌均匀。(5)分层涂抹:保温材料搅拌均匀后,立即开始在基层上进行涂抹。设计要求的保温层厚度为38mm,每层涂抹的厚度不大于20mm,故必须分两层涂抹,底层涂抹好后,第二天即可开始涂抹第二层。(6)表面收光:

11、涂抹完毕表面初凝时,对保温层表面进行压平、收光。(7)伸缩缝处理:保温层涂抹时,每隔2.0m留设一道伸缩缝,伸缩缝宽为15mm,深为30mm,伸缩缝采用FGC干粉料填实即可。(8)保温层干燥后,即可在保温层上进行找平层的施工。(9)FGC保温层节点做法如下图所示:3.2.3保温层细部节点做法:1、女儿墙内侧面保温:按墙身-外墙外保温88J2-9中第22页的A节点做法进行,保温板采用20mm厚双面带小凹槽挤塑聚苯板。示意图如下:2、屋面排水沟保温:排水沟靠近室内的侧面,采用20mm厚双面带小凹槽挤塑聚苯板;底面采用38厚FGC自调温相边节能材料,做法示意图如下:3、上人屋面保温:采用90mm厚的

12、挤塑聚苯板;4、不上人屋面保温:采用50mm厚的挤塑聚苯板;1.2.4保温层用粘结砂浆的施工方法:保温粘结砂浆是一种聚合物增强的水泥基预配制干混柔性粘结砂浆。它是以水泥、石英砂、聚合物胶结料配以多种添加剂经双轴无重力粒子混合机均混而成,和掺入传统建筑胶的砂浆相比具有优良的柔韧性和粘结性能,以及良好的抗下垂性、保水性、耐水性以及简单方便的可操作性,增强了基层与保温板之间的粘结强度,增强了拉伸强度,防止空鼓。直接加水,施工方便,操作简单,工效高。无毒、无嗅、不燃、不伤人体,不含挥发性溶剂,属绿色环保产品。1、基层处理:基层必须平整、坚固、清洁、干燥。墙面的混凝土残渣和脱模剂养护剂必须清理干净,墙面

13、平整度超差部分应剔凿或修补,表面疏松处必须剔除,新抹灰的基层要经过硬化干燥后方可施工。2、材料配制:保温粘结砂浆:水=4.5:1 (重量比)的比例加入水(此为参考比例)使用电动搅拌器充分搅拌均匀,静置5-10分钟,再次搅拌即可使用,搅拌好的砂浆在2小时内用完,严禁将已凝固的砂浆二次搅拌再投入使用。3、粘结:先用齿状镘刀将搅拌好的保温粘结砂浆均匀地涂抹在挤塑板上,然后用齿状抹子在粘结砂浆上面梳理出条状纹,将保温板粘贴在墙面上,轻柔均匀地按压板面使之粘结牢固,随时用2m靠尺检查平整度和垂直度。粘板时注意清除板边溢出的砂浆,使板与板之间无碰头灰。4、注意事项:(1)施工环境温度大于5以上。(2)严禁

14、私自添加砂子、水泥及其它添加剂。(3)0以下采用防冻型的粘结剂。(4)拌制好的砂浆应在2小时内用完,已凝固硬化的砂浆不准再用。(5)储运要防潮防雨。(二)屋面找平层施工1、范围本建筑为铺贴卷材屋面基层找平层施工。1、 施工准备2.1 材料及要求:2.1.1 用材料的质量、技术性能必须符合设计要求和施工及验收规范的规定。2.1.2 水泥砂浆:2.1.2.1 水泥不低于325号的普通硅酸盐水泥。2.1.2.2 砂:宜用中砂,含泥量不大于3%,不含有机杂质,级配要良好。2.1.3 沥青砂浆:2.1.3.1 沥青采用60号甲、60号乙的道路石油沥青或75号普通石油沥青。2.1.3.2 砂:中砂,含泥量

15、不大于3%,不含有机杂质。2.1.3.3 粉料:可采用矿渣、页岩粉、滑石粉等。2.2 主要机具:2.2.1 机械:砂浆搅拌机或混凝土搅拌机。2.2.2 工具:运料手推车、铁锹、铁抹子、水平刮杠、水平尺、沥青锅、炒盘、压滚、烙铁。2.3 作业条件:2.3.1 找平层施工前,屋面保温层应进行检查验收,并办理验收手续。2.3.2 各种穿过屋面的预埋管件、烟囱、女儿墙、暖沟墙、伸缩缝等根部,应按设计施工图及规范要求处理好。2.3.3 根据设计要求的标高、坡度,找好规矩并弹线(包括天沟、檐沟的坡度)。2.3.4 施工找平层时应将原表面清理干净,进行处理,有利于基层与找平层的结合,如浇水湿润、喷涂沥青稀料等。3、操作工艺3.1 工艺流程:基层清理管根封堵标高坡度弹线洒水湿润施工找平层 (水泥砂浆及沥青砂找平层)养护验收3.2 基层清理:将结构层、保温层上表面的松散杂物
