1、 施工组织设计第一章、 工程概况1、编制依据1.1、某某玉沙某某西区3号地块支护工程岩土工程勘察报告；1.2、某某玉沙某某西区3号地块支护工程基坑支护设计方案及图纸；1.3、建筑基坑支护技术规程（JGJ120-99）；1.4、基坑工程技术规程（DB42/ 1592004）；1.5、建筑桩基技术规范（JGJ 94-2008）；1.6、锚杆喷射混凝土支护技术规范（GB50086-2001）；1.7、建筑地基处理技术规范（JGJ79-2002）；1.8、工程测量规范(GB50026-2007)；1.9、建筑变形测量规程(JGJ8-2007)；1.10、钢筋焊接及验收规程（JGJ18-2003）；1.

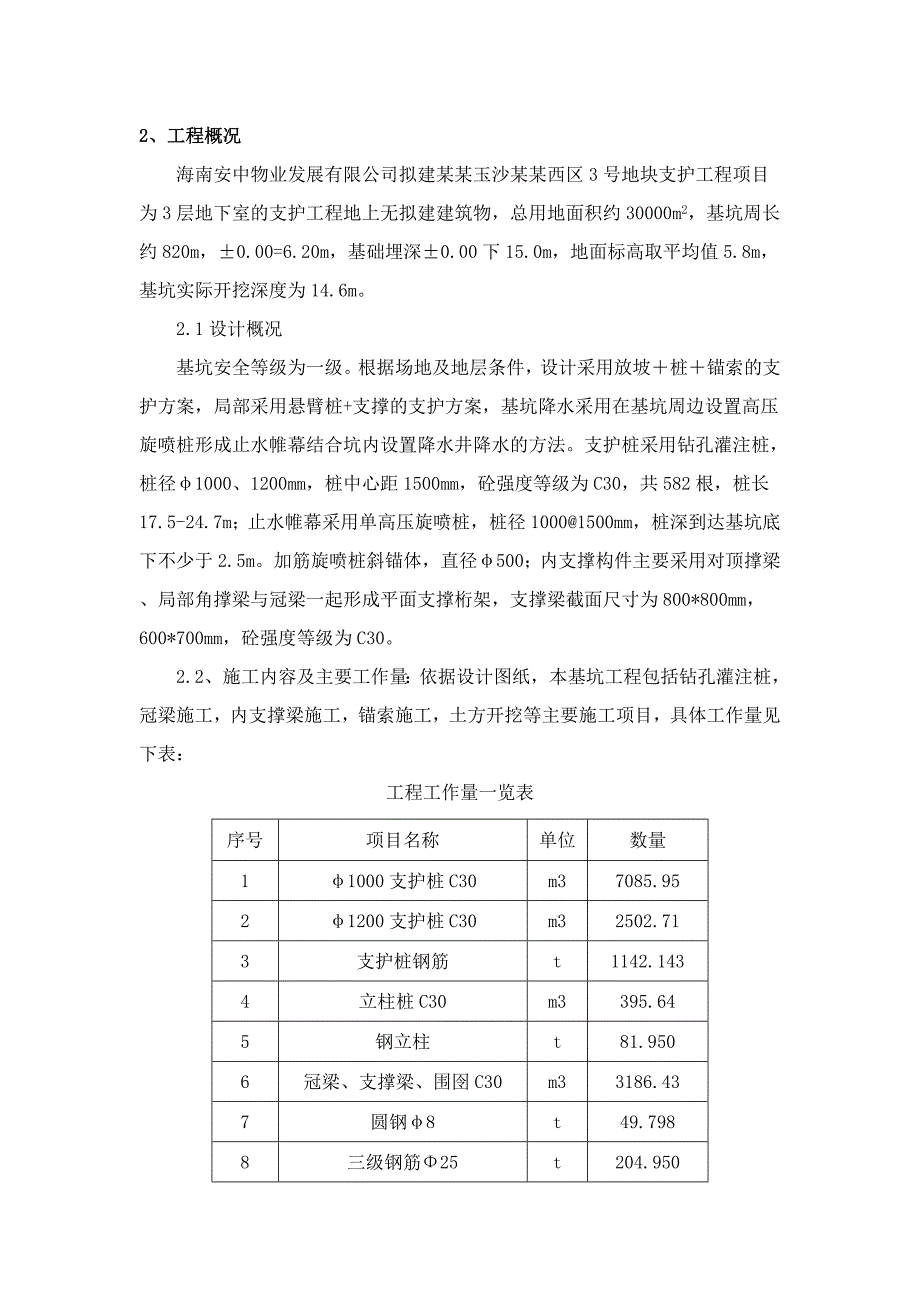

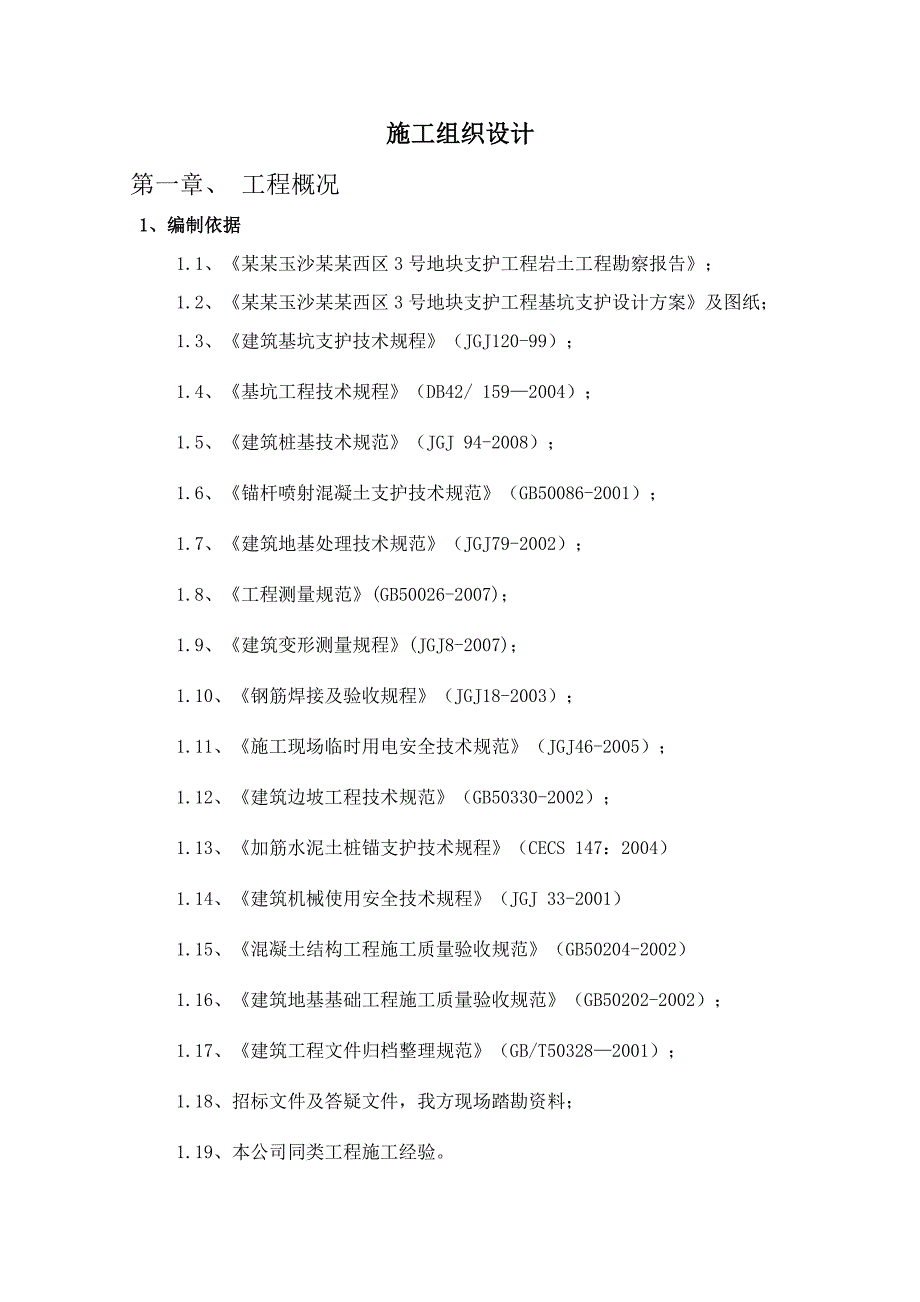

2、11、施工现场临时用电安全技术规范（JGJ46-2005）；1.12、建筑边坡工程技术规范（GB50330-2002）；1.13、加筋水泥土桩锚支护技术规程（CECS 147：2004）1.14、建筑机械使用安全技术规程（JGJ 33-2001）1.15、混凝土结构工程施工质量验收规范（GB50204-2002）1.16、建筑地基基础工程施工质量验收规范（GB50202-2002）；1.17、建筑工程文件归档整理规范（GB/T503282001）；1.18、招标文件及答疑文件，我方现场踏勘资料；1.19、本公司同类工程施工经验。2、工程概况海南安中物业发展有限公司拟建某某玉沙某某西区3号地块支
3、护工程项目为3层地下室的支护工程地上无拟建建筑物，总用地面积约30000m2，基坑周长约820m，0.00=6.20m，基础埋深0.00下15.0m，地面标高取平均值5.8m，基坑实际开挖深度为14.6m。2.1设计概况基坑安全等级为一级。根据场地及地层条件，设计采用放坡桩锚索的支护方案，局部采用悬臂桩+支撑的支护方案，基坑降水采用在基坑周边设置高压旋喷桩形成止水帷幕结合坑内设置降水井降水的方法。支护桩采用钻孔灌注桩，桩径1000、1200mm，桩中心距1500mm，砼强度等级为C30，共582根，桩长17.5-24.7m；止水帷幕采用单高压旋喷桩，桩径10001500mm，桩深到达基坑底下不

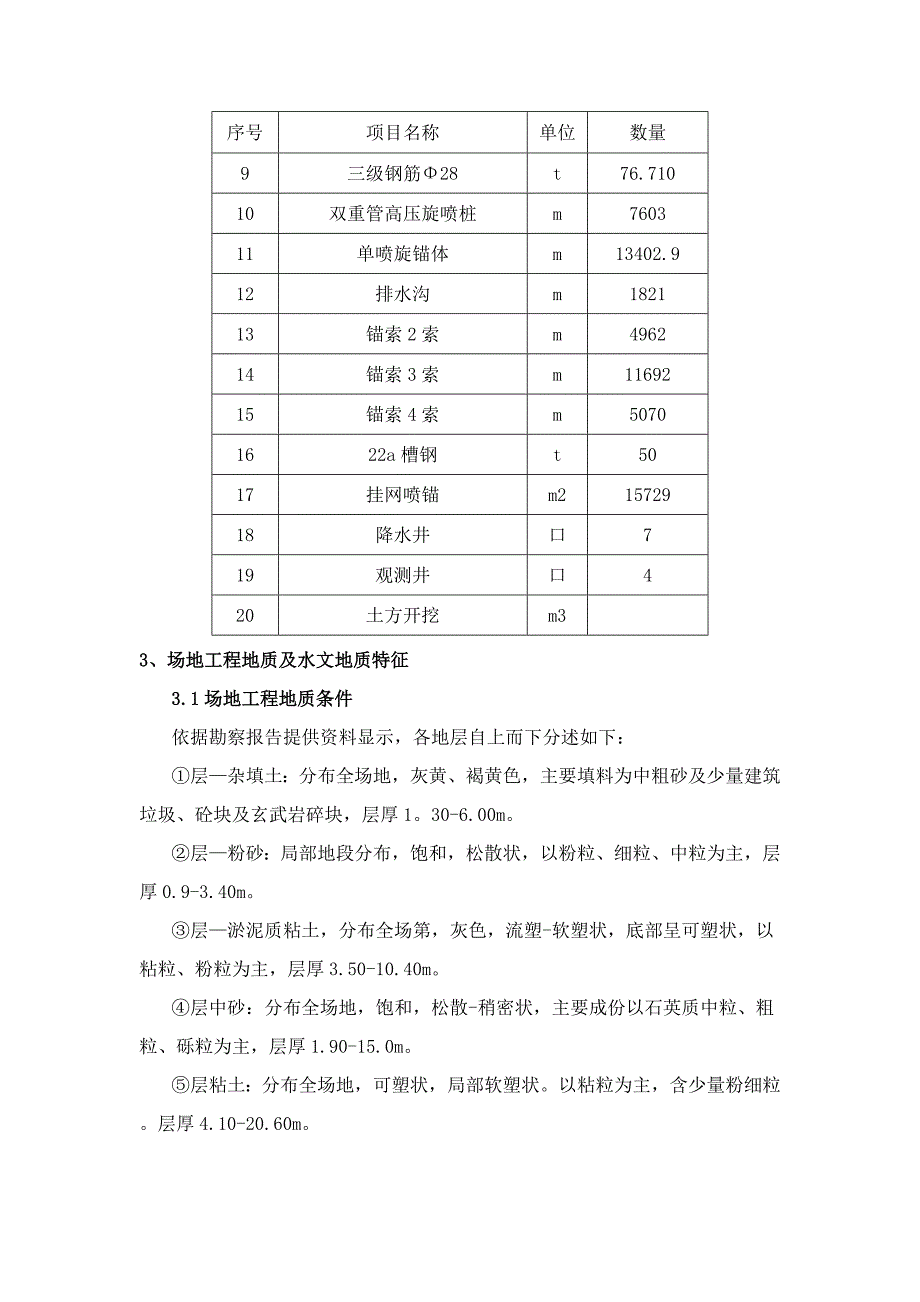

4、少于2.5m。加筋旋喷桩斜锚体，直径500；内支撑构件主要采用对顶撑梁、局部角撑梁与冠梁一起形成平面支撑桁架，支撑梁截面尺寸为800*800mm，600*700mm，砼强度等级为C30。2.2、施工内容及主要工作量：依据设计图纸，本基坑工程包括钻孔灌注桩，冠梁施工，内支撑梁施工，锚索施工，土方开挖等主要施工项目，具体工作量见下表：工程工作量一览表序号项目名称单位数量11000支护桩C30m37085.95 21200支护桩C30m32502.71 3支护桩钢筋t1142.143 4立柱桩C30m3395.64 5钢立柱t81.950 6冠梁、支撑梁、围囹C30m33186.43 7圆钢8t49
5、.798 8三级钢筋25t204.950 9三级钢筋28t76.710 10双重管高压旋喷桩m760311单喷旋锚体m13402.912排水沟m182113锚索2索m496214锚索3索m1169215锚索4索m50701622a槽钢t50 17挂网喷锚m21572918降水井口719观测井口420土方开挖m33、场地工程地质及水文地质特征3.1场地工程地质条件依据勘察报告提供资料显示，各地层自上而下分述如下： 层杂填土：分布全场地，灰黄、褐黄色，主要填料为中粗砂及少量建筑垃圾、砼块及玄武岩碎块，层厚1。30-6.00m。层粉砂：局部地段分布，饱和，松散状，以粉粒、细粒、中粒为主，层厚0.9-
6、3.40m。层淤泥质粘土，分布全场第，灰色，流塑-软塑状，底部呈可塑状，以粘粒、粉粒为主，层厚3.50-10.40m。层中砂：分布全场地，饱和，松散-稍密状，主要成份以石英质中粒、粗粒、砾粒为主，层厚1.90-15.0m。层粘土：分布全场地，可塑状，局部软塑状。以粘粒为主，含少量粉细粒。层厚4.10-20.60m。 依据勘察报告，并参照建筑基坑支护技术规程（JGJ120-99），该场地各土层基坑支护设计参数如下表：3.2场地水文地质条件场地内主要含水层为（1）层杂填土、（2）层粉砂、（4）层中砂、（6）层粗砂中的孔隙潜水，其透水性和富水性强，属强透水层，勘察期间测得地下水稳定水位标高为2.70
7、-3.00m。第二章、施工总体布置1、施工组织管理我公司已通过GB/T190012008质量标准、GB/T28001-2001职业健康安全管理体系规范，和ISO14001-2004环境管理体系规范三标一体的认证，能够确保本项目质量体系、职业健康安全管理体系和环境管理体系持续、有效的运行。我公司将选派承担过同类型工程项目管理、具备丰富施工管理经验的国家一级项目经理担任；项目总工选派具有较高技术业务素质和技术管理水平的高级工程师担任。项目经理部的其他组成人员均经过大型工程项目的锻炼。项目管理机构配备情况网络结构图 项目经理部项目经理 项目总工 项目副经理质检员预算员安全员材料员施工员喷锚班组测量放
8、线土方开挖班组冠梁支撑班组钢筋笼班组锚索班组支护桩班组 2、施工组织管理目标（1）工程质量目标：严格执行现行的国家施工及验收规范，根据设计及有关技术文件要求，精心施工，保证工程质量达到合格标准。（2）工期目标：根据招标文件要求，本合同开工日期以甲方发出的开工通知为准，预计为2012年12月15日，计划在410日历天内完成。（3）安全生产目标：结合本工程特点，我公司将采取切实可行的措施和充足的资金投入、通过科学的管理和控制，达到如下安全目标：杜绝死亡、重伤和重大机械设备事故；杜绝交通违章事故。（4）文明施工目标严格做好现场设备、材料、生产、生活区的环境卫生管理、做到路面保洁、不扰民，不污染周边环
9、境，无治安纠纷事件发生。施工人员明确分工，落实责任制，严格按施工平面图进行管理，做到物流有序，施工顺畅，三废及噪音排放满足国家标准，达到市级优良施工现场和市级文明施工样板工地。3、施工总体部署3.1一般原则本工程作业场地有限，其中有180天为工程桩施工期间，因此与工程桩施工队存在交叉作业，为了在最短的时间内能安全快捷、顺利地完成本基坑工程。必须按以下总体安排做好如下几项工作：1) 落实项目施工组织机构，健全各项规章制度，保证项目机构能够高效运转。2) 择优确定一个技术先进、安全可靠、施工速度快的最佳设计施工方案，事前有周密计划，计划执行过程中定期进行检查落实，严格控制关键工序的工期。3.2施工
10、顺序本基坑工程包括钻孔灌注桩，冠梁施工，内支撑梁施工，锚索施工，土方开挖等主要施工项目，基坑施工前应制定支护结构，土方开挖，换拆撑的施工及运行组织方案，并取得各方认可。施工流程图如下：支护桩、立柱桩、止水桩、降水井施工路面硬化、排水沟、监测点布置与监测施工放坡段土方开挖挂网喷砼施工冠梁、锚索、支撑施工监测点布置与监测土方开挖腰梁、锚索、支撑施工桩间挂网喷砼施工分层开挖至基坑底。3.3施工设备、人员及材料准备我公司中标后即开始精心组织设备、调配人员，在接到甲方进场通知三日内设备进场施工，材料按施工进度计划预备15天的储备，保证工程施工进度。4、工期计划安排本工程拟投8台回转钻机、3台旋喷钻机、1
11、0台锚杆钻机进行施工， 2012年12月15日开工，护坡桩、立柱桩、降水井、观测井在2013年4月24日完成，然后进行首层挖土，做首层冠梁和锚索，2013年8月31日完成，工程桩可在首层挖土120天后进场施工，180天完成，2013年12月1日开始第二层土方开挖、锚索、第二层支撑，2014年4月30日结束，地下室施工，基坑监测等项目具体情况见施工进度初步计划表。计划总工期720天。5、施工平面布置根据本工程的特点，结合交通组织，充分利用规划用地。尽量减少临时用地和占用市政道路，积极主动为业主分忧，减少业主的社会协调工作量。场地布置的总原则为：总体布局，少占道路，工整规范，经济合理，永临结合、防
12、火，并减少对周围环境和公共交通的影响；具体见附图施工平面布置图6、施工用水、电情况施工用水从2#地块接入，如施工用水不足则采用现场降水井中地下水，施工用电采用2#地块业主安装的800KVA的变压器，另备一台发电机以备停电使用。第三章、施工方法1、路面硬化及排水施工1.1基坑开挖前，对坡顶地面采用厚8020mm的C10砼作硬化处理，硬化宽度不小于2m，具体根据现场确定。1.2在距坡顶1m硬化区外设置一道坡顶排水沟，排水沟尺寸300mm300mm，排水沟用C10砼砌筑，确保排水沟不漏水，排水通畅。1.3在坑底距底边线0.40m外设置一道排水沟和若干集水坑，排水沟尺寸300mm300mm，排水沟用C
13、10砼砌筑。雨水汇集到排水沟和集水坑内，通过水泵抽到坡顶排水沟流入市政下水道。1.4在坡面按水平间距2.0-3.0m设置若干塑料排水管利于排水。1.5对坑内积水，采用潜水泵进行抽排。1.6为便于现场施工管理，坡顶、坡底排水沟、集水坑施工工作宜由土建施工单位负责实施。2、混凝土灌注桩施工2.1成孔中采取措施保证不缩孔、不塌孔。清底后孔底沉渣厚度不大于100mm，方可浇灌砼，每根桩砼浇灌应一次完成，桩顶超灌砼0.6m。2.2钢筋笼制作、安放标高应符合有关要求。2.3支护桩应嵌入冠梁100mm，主筋伸入锁口梁35d（d为桩主筋直径）。2.4支护桩施工完毕后，应采用小应变测试方法检测支护桩施工质量，以
