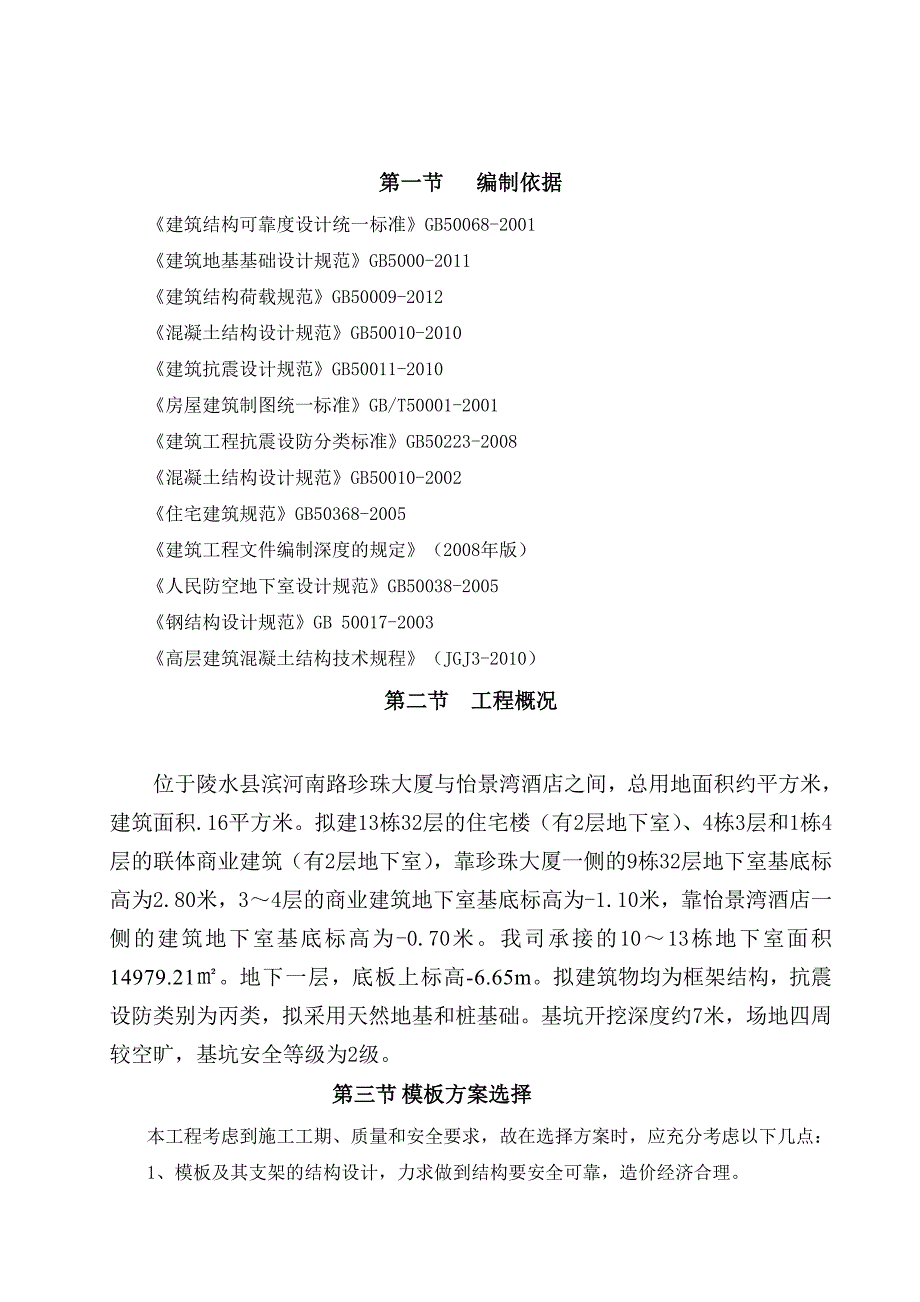

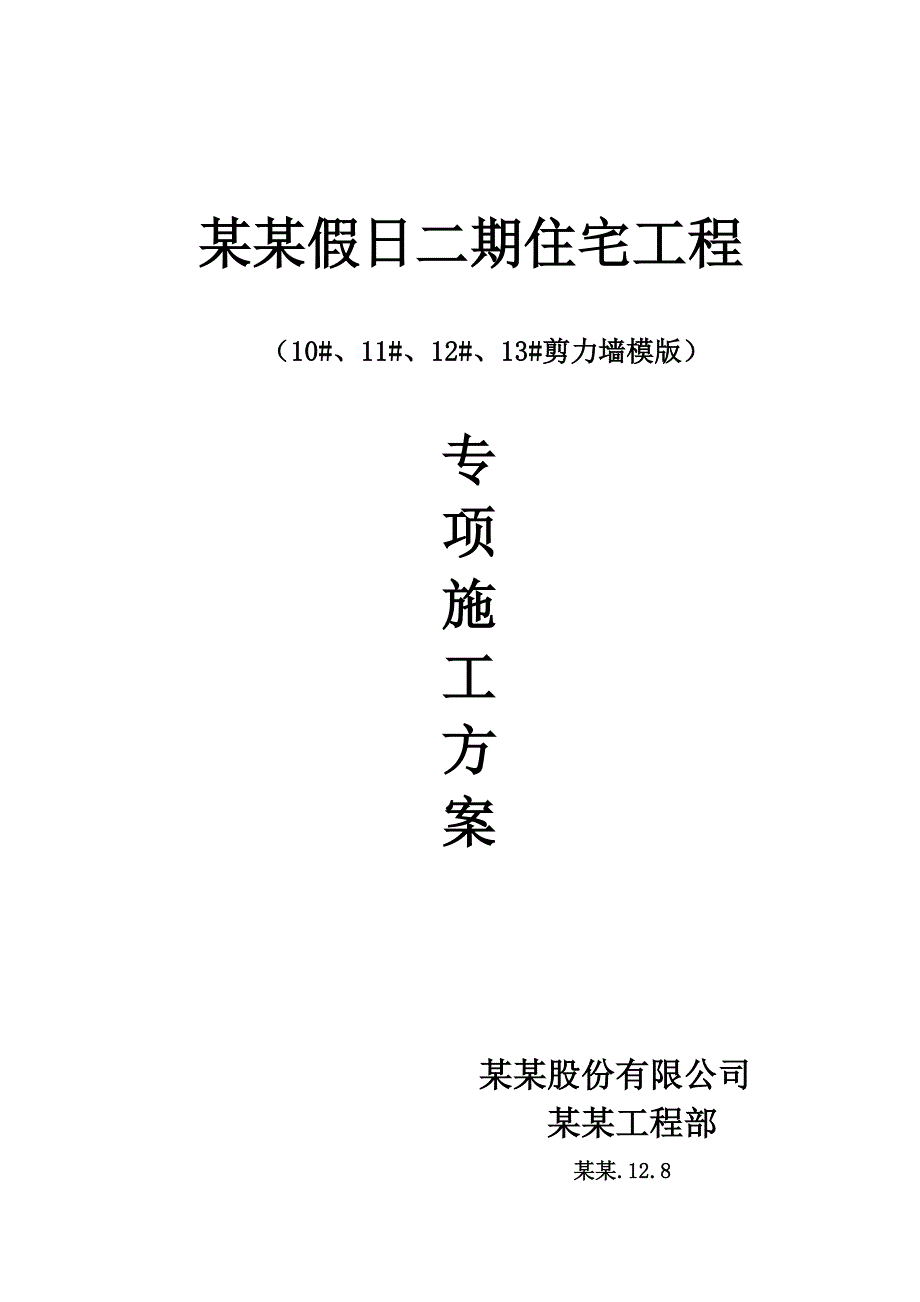

1、某某假日二期住宅工程 （10#、11#、12#、13#剪力墙模版）专项施工方案 某某股份有限公司 某某工程部 某某.12.8第一节编制依据建筑结构可靠度设计统一标准GB50068-2001建筑地基基础设计规范GB5000-2011建筑结构荷载规范GB50009-2012混凝土结构设计规范GB50010-2010建筑抗震设计规范GB50011-2010房屋建筑制图统一标准GB/T50001-2001建筑工程抗震设防分类标准GB50223-2008混凝土结构设计规范GB50010-2002住宅建筑规范GB50368-2005建筑工程文件编制深度的规定（2008年版）人民防空地下室设计规范GB500
2、38-2005钢结构设计规范GB 50017-2003高层建筑混凝土结构技术规程（JGJ3-2010）第二节 工程概况 位于陵水县滨河南路珍珠大厦与怡景湾酒店之间，总用地面积约平方米，建筑面积.16平方米。拟建13栋32层的住宅楼（有2层地下室）、4栋3层和1栋4层的联体商业建筑（有2层地下室），靠珍珠大厦一侧的9栋32层地下室基底标高为2.80米，34层的商业建筑地下室基底标高为-1.10米，靠怡景湾酒店一侧的建筑地下室基底标高为-0.70米。我司承接的1013栋地下室面积14979.21。地下一层，底板上标高-6.65m。拟建筑物均为框架结构，抗震设防类别为丙类，拟采用天然地基和桩基础。基
3、坑开挖深度约7米，场地四周较空旷，基坑安全等级为2级。 第三节模板方案选择 本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点： 1、模板及其支架的结构设计，力求做到结构要安全可靠，造价经济合理。 2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。 3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。 4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收； 5、综合以上几点，模板及模板支架的搭设，还必须符合JCJ59-99检查标准要求，要符合市文明工地的有关标准。 6、结合以上模板及模板支架设计原则，同时结合本工程的实际

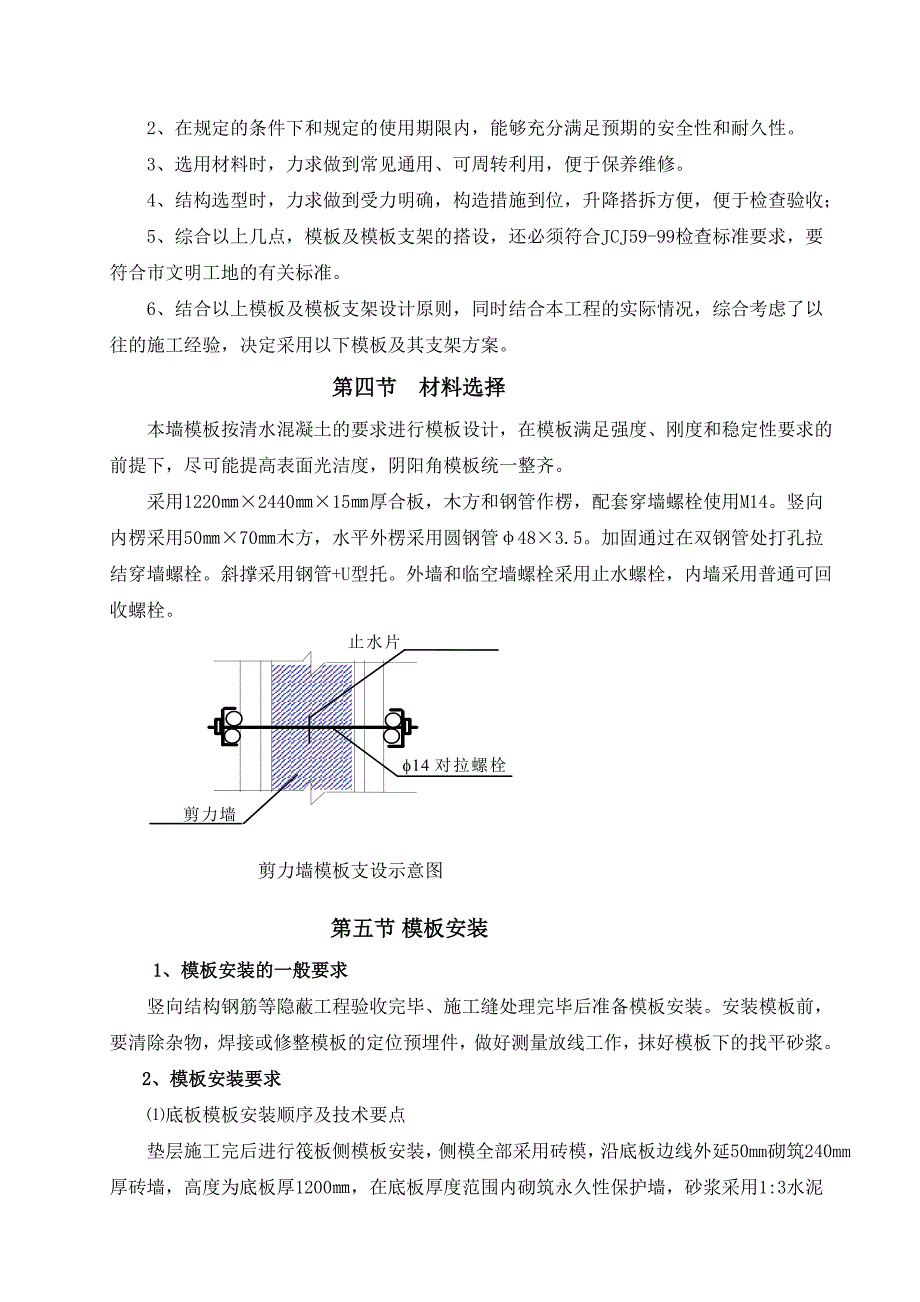

4、情况，综合考虑了以往的施工经验，决定采用以下模板及其支架方案。 第四节 材料选择 本墙模板按清水混凝土的要求进行模板设计，在模板满足强度、刚度和稳定性要求的前提下，尽可能提高表面光洁度，阴阳角模板统一整齐。采用1220244015厚合板，木方和钢管作楞，配套穿墙螺栓使用M14。竖向内楞采用5070木方，水平外楞采用圆钢管483.5。加固通过在双钢管处打孔拉结穿墙螺栓。斜撑采用钢管+U型托。外墙和临空墙螺栓采用止水螺栓，内墙采用普通可回收螺栓。剪力墙模板支设示意图 第五节模板安装 1、模板安装的一般要求 竖向结构钢筋等隐蔽工程验收完毕、施工缝处理完毕后准备模板安装。安装模板前，要清除杂物，焊接或
5、修整模板的定位预埋件，做好测量放线工作，抹好模板下的找平砂浆。 2、模板安装要求 底板模板安装顺序及技术要点 垫层施工完后进行筏板侧模板安装，侧模全部采用砖模，沿底板边线外延50mm砌筑240mm厚砖墙，高度为底板厚1200，在底板厚度范围内砌筑永久性保护墙，砂浆采用1:3水泥砂浆，上面300部分砌筑临时性保护墙，用混合砂浆砌筑，砖墙内侧抹20mm厚1:3水泥砂浆。 积水坑、电梯井模板采用15mm厚多层板按坑大小加工成定型模板。模板固定要牢固，并用钢丝绳将模板拉在底板钢筋上，防止浇筑混凝土时模板上浮。 墙体模板安装顺序及技术要点 模板安装顺序 模板定位、垂直度调整模板加固验收混凝土浇筑拆模 技
6、术要点 安装墙模前，要对墙体接茬处凿毛，用空压机清除墙体内的杂物，做好测量放线工作。为防止墙体模板根部出现漏浆烂根现象，墙模安装前，在底板上根据放线尺寸贴海绵条，做到平整、准确、粘结牢固并注意穿墙螺栓的安装质量。 电梯间模板支模均为双面支模，采用对拉螺栓固定，螺栓孔采用锥形堵头防止漏浆。 3、模板组拼 模板组装要严格按照模板配板图尺寸拼装成整体，模板在现场拼装时，要控制好相邻板面之间拼缝，两板接头处要加设卡子，以防漏浆，拼装完成后用钢丝把模板和竖向钢管绑扎牢固，以保持模板的整体性。拼装的精度要求如下： 两块模板之间拼缝 1 相邻模板之间高低差 1 模板平整度 2 模板平面尺寸偏差 3 4、模板
7、定位当筏板混凝土浇筑完毕并具有一定强度（1.2MPa），即用手按不松软、无痕迹，方可上人开始进行轴线投测。根据轴线位置放出墙柱截面位置尺寸线、模板500控制线，以便于墙模板的安装和校正。当墙混凝土浇筑完毕，模板拆除以后，开始引测楼层500mm标高控制线，并根据该500mm线将板底的控制线直接引测到墙上。 5、模板的支设及安装模板支设前用空压机将楼面清理干净。不得有积水、杂物，并将施工缝表面浮浆剔除，用水冲净。所有内侧模板必须刷油性脱模剂。竹胶合板使用前模板表面清理，涂刷隔离剂，严禁隔离剂沾污钢筋与混凝土接槎处。竖向内背楞采用5070木方间距150mm（起步200mm，以上400mm间距，其余间
8、距600mm），水平外楞圆钢管483.5间距500mm。加固通过背楞上打孔拉结穿墙螺栓水平间距500mm，竖向间距500mm，斜向支撑用钢管中下三道进行间距500mm加固以保证其稳定。地下室外墙用M12对拉螺栓带止水片，端头带小木块限位片，以防地下水沿对拉螺栓渗入墙内。最下面三道对拉螺栓两侧加双螺母。内墙采用普通可回收穿墙螺栓。地下室内侧模板支撑 地下室施工缝留设图 第六节 模板拆除 1、模板拆除根据现场同条件的试块指导强度，符合设计要求的百分率后，由技术人员发放拆模通知书后，方可拆模。 2、模板及其支架在拆除时混凝土强度要达到如下要求。在拆除侧模时，混凝土强度要达到1.2MPa（依据拆模试块
9、强度而定），保证其表面及棱角不因拆除模板而受损后方可拆除。混凝土的底模，其混凝土强度必须符合下表规定后方可拆除。 3、拆除模板的顺序与安装模板顺序相反，先支的模板后拆，后支的先拆。 墙模板在混凝土强度达到1.2MPa，能保证其表面及棱角不因拆除而损坏时方能拆除，模板拆除顺序与安装模板顺序相反，先外墙后内墙，先拆外墙外侧模板，再拆除内侧模板，先模板后角模。拆墙模板时，首先拆下穿墙螺栓，再松开地脚螺栓，使模板向后倾斜与墙体脱开。不得在墙上撬模板，或用大锤砸模板，保证拆模时不晃动混凝土墙体，尤其拆门窗阴阳角模时不能用大锤砸模板。门窗洞口模板在墙体模板拆除结束后拆除，先松动四周固定用的角钢，再将各面模
10、板轻轻振出拆除，严禁直接用撬棍从混凝土与模板接缝位置撬动洞口模板，以防止拆除时洞口的阳角被损坏，跨度大于1m 的洞口拆模后要加设临时支撑。 4、模板拆除吊至存放地点时，模板保持平放，然后用铲刀、湿布进行清理。支模前刷脱模剂。模板有损坏的地方及时进行修理，以保证使用质量。 5、模板拆除后，及时进行板面清理，涂刷隔离剂，防止粘结灰浆。 第七节模板技术措施 1、进场模板质量标准 模板要求： 技术性能必须符合相关质量标准（通过收存、检查进场木胶合板出厂合格证和检测报告来检验）。 外观质量检查标准（通过观察检验） 任意部位不得有腐朽、霉斑、鼓泡。不得有板边缺损、起毛。每平方米单板脱胶不大于0.001m2
11、 。每平方米污染面积不大于0.005m2 规格尺寸标准 厚度检测方法：用钢卷尺在距板边20mm 处，长短边分别测3 点、1 点，取8 点平均值；各测点与平均值差为偏差。长、宽检测方法：用钢卷尺在距板边100处分别测量每张板长、宽各2点，取平均值。对角线差检测方法：用钢卷尺测量两对角线之差。翘曲度检测方法：用钢直尺量对角线长度，并用楔形塞尺（或钢卷尺）量钢直尺与板面间最大弦高，后者与前者的比值为翘曲度。 2、模板安装质量要求 必须符合混凝土结构工程施工及验收规范（GB 50204-2002）及相关规范要求。即“模板及其支架应具有足够的承载能力、刚度和稳定性，能可靠地承受浇筑混凝土的重量、侧压力以
12、及施工荷载”。 模板的接缝不应漏浆；在浇筑混凝土前，木模板应浇水湿润，但模板内不应有积水；模板与混凝土的接触面应清理干净并涂刷隔离剂；浇筑混凝土前，模板内的杂物应清理干净； 固定在模板上的预埋件、预留孔洞均不得遗漏，且应安装牢固其偏差应符合下表的规定； 对模板垂直度严格控制，在模板安装就位前，必须对每一块模板线进行复测，无误后，方可模板安装。 模板拼装配合，工长及质检员逐一检查模板垂直度，确保垂直度不超过3mm，平整度不超过2mm； 模板就位前，检查顶模棍位置、间距是否满足要求。墙模支设前，竖向梯子筋上，焊接顶模棍（墙厚每边减少1mm）。 浇筑混凝土时，做分层尺竿，并配好照明，分层浇筑层高控制
13、在500以内，严防振捣不实或过振，使模板变形。 模板支立后，拉水平、竖向通线，保证混凝土浇筑时易观察模板变形，跑位； 浇筑前认真检查螺栓、顶撑及斜撑是否松动； 模板支立完毕后，禁止模板与脚手架拉结。 模板拼缝、接头不密实时，用塑料密封条堵塞；钢模板如发生变形时，及时修整。 窗洞口模板，在窗台模板下口中间留置2个排气孔，以防混凝土浇筑时产生窝气，造成混凝土浇筑不密实。 清扫口的留置：楼梯模板清扫口留在平台梁下口，清扫口50100洞，以便用空压机清扫模内的杂物，清理干净后，用木胶合板背订木方固定。 合模前与钢筋、水、电安装等工种协调配合，合模通知书发放后方可合模。 混凝土浇筑时，所有墙板全长、全高
14、拉通线，边浇筑边校正墙板垂直度，每次浇筑时，均派专人专职检查模板，发现问题及时解决。 为提高模板周转、安装效率，事先按工程轴线位置、尺寸将模板编号，以便定位使用。拆除后的模板按编号整理、堆放。安装操作人员应采取定段、定编号负责制。 3、其他注意事项 在模板工程施工过程上中，严格按照模板工程质量控制程序施工，另外对于一些质量通病制定预防措施，防患于未然，以保证模板工程的施工质量。严格执行交底制度，操作前必须有单项的施工方案和给施工队伍的书面形式的技术交底。 胶合板选统一规格，面板平整光洁、防水性能好的。 进场木方先压刨平直统一尺寸，并码放整齐，木方下口要垫平。 模板配板后四边弹线刨平，以保证墙体、柱子、楼板阳角顺直。 墙模板安装基层找平，并粘贴海绵条，模板下端与事先做好的定位基准靠紧，以保证模板位置正确和防止模板底
