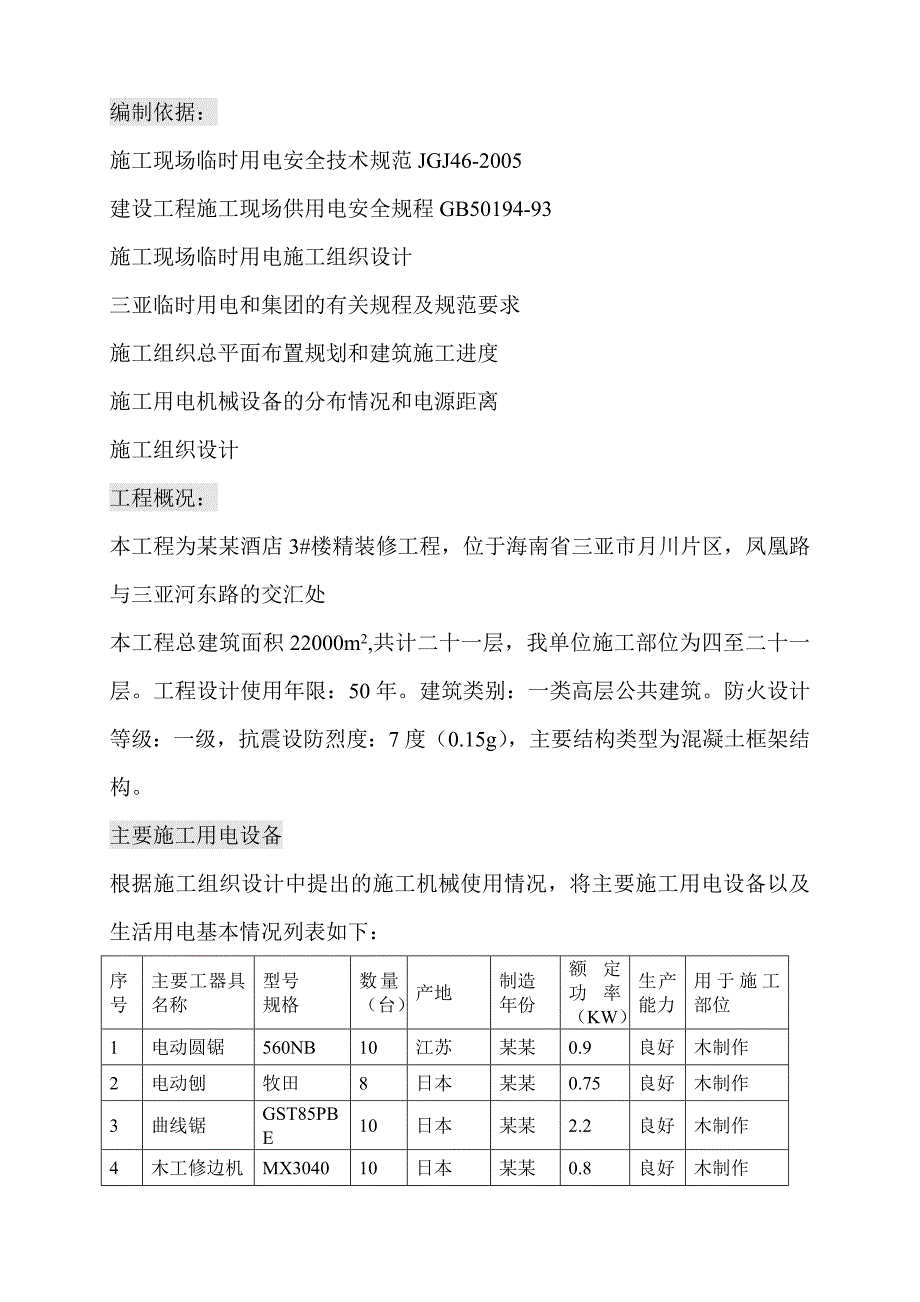

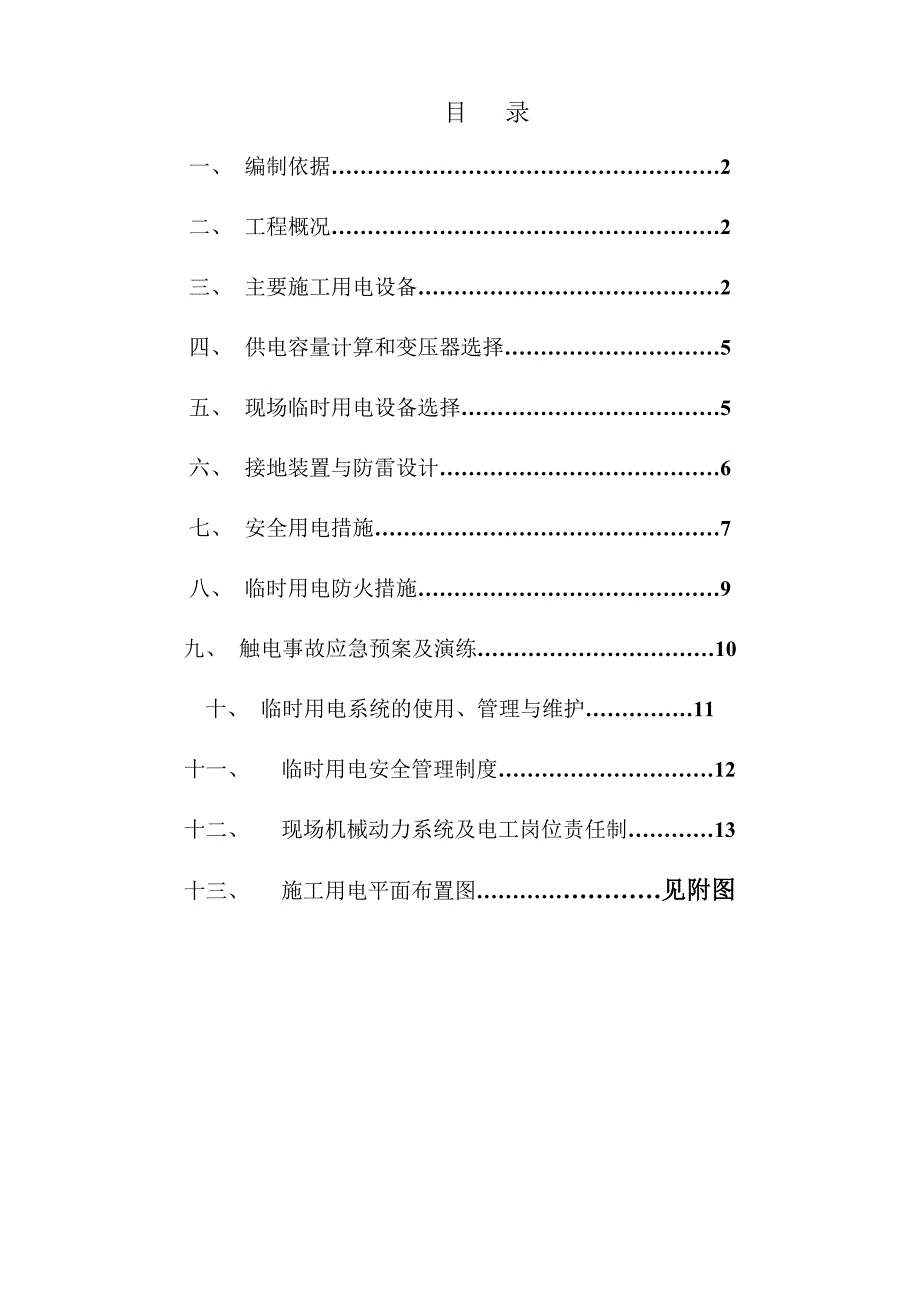

1、目 录一、 编制依据2二、 工程概况2三、 主要施工用电设备2四、 供电容量计算和变压器选择5五、 现场临时用电设备选择5六、 接地装置与防雷设计6七、 安全用电措施7八、 临时用电防火措施9九、 触电事故应急预案及演练10十、 临时用电系统的使用、管理与维护11十一、 临时用电安全管理制度12十二、 现场机械动力系统及电工岗位责任制13十三、 施工用电平面布置图见附图编制依据： 施工现场临时用电安全技术规范JGJ46-2005建设工程施工现场供用电安全规程GB50194-93施工现场临时用电施工组织设计三亚临时用电和集团的有关规程及规范要求施工组织总平面布置规划和建筑施工进度施工用电机械设备
2、的分布情况和电源距离施工组织设计 工程概况：本工程为某某酒店3#楼精装修工程，位于海南省三亚市月川片区，凤凰路与三亚河东路的交汇处本工程总建筑面积22000m2,共计二十一层，我单位施工部位为四至二十一层。工程设计使用年限：50年。建筑类别：一类高层公共建筑。防火设计等级：一级，抗震设防烈度：7度（0.15g），主要结构类型为混凝土框架结构。主要施工用电设备根据施工组织设计中提出的施工机械使用情况，将主要施工用电设备以及生活用电基本情况列表如下：序号主要工器具名称型号规格数量（台）产地制造年份额定功率（KW）生产能力用于施工部位1电动圆锯560NB10江苏某某0.9良好木制作2电动刨牧田8日本

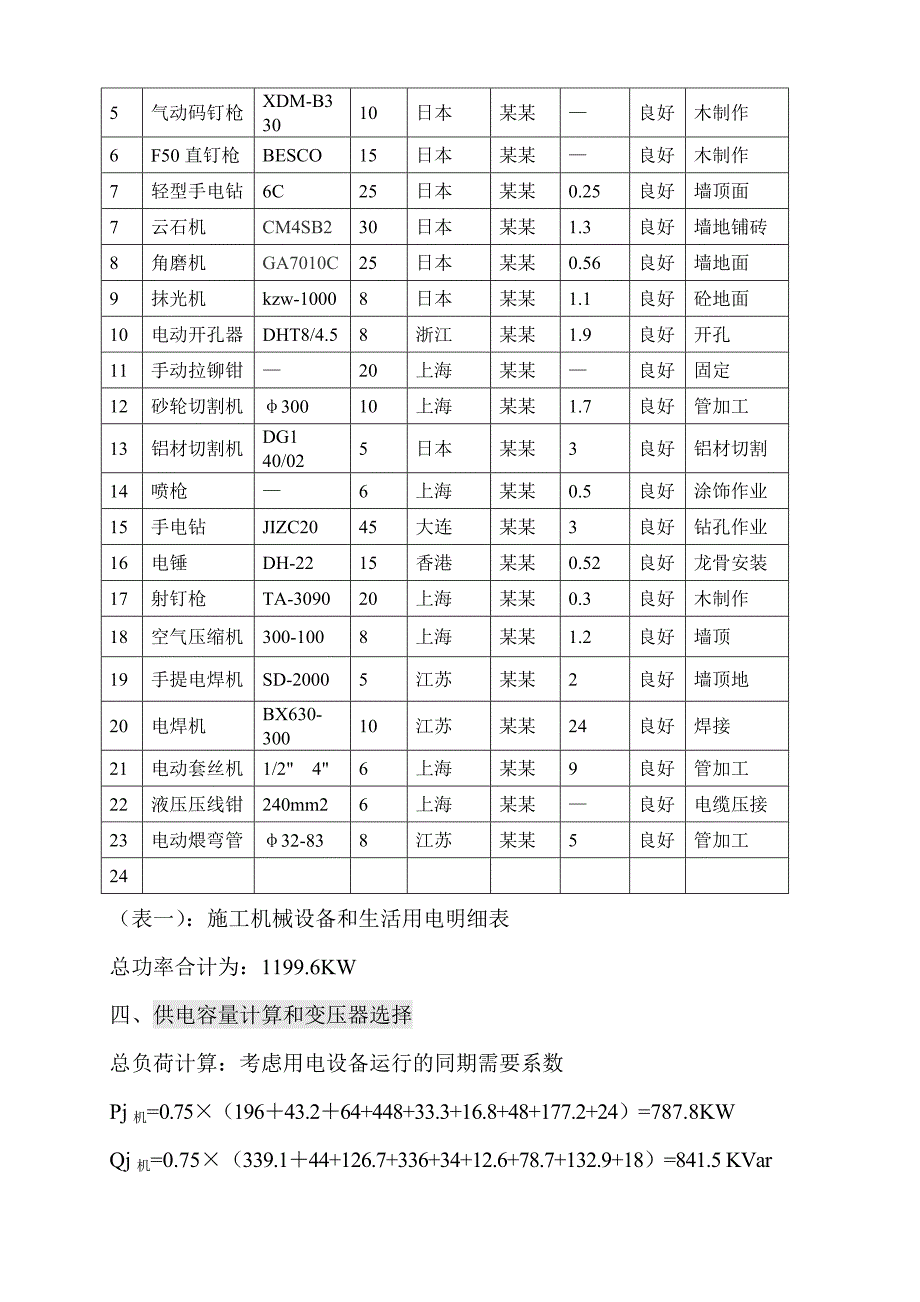

3、某某0.75良好木制作3曲线锯GST85PBE10日本某某2.2良好木制作4木工修边机MX304010日本某某0.8良好木制作5气动码钉枪XDM-B33010日本某某良好木制作6F50直钉枪BESCO15日本某某良好木制作7轻型手电钻6C25日本某某0.25良好墙顶面7云石机CM4SB230日本某某1.3良好墙地铺砖8角磨机GA7010C25日本某某0.56良好墙地面9抹光机kzw-10008日本某某1.1良好砼地面10电动开孔器DHT8/4.58浙江某某1.9良好开孔11手动拉铆钳20上海某某良好固定12砂轮切割机30010上海某某1.7良好管加工13铝材切割机DG1 40/025日本某某3
4、良好铝材切割14喷枪6上海某某0.5良好涂饰作业15手电钻JIZC2045大连某某3良好钻孔作业16电锤DH-2215香港某某0.52良好龙骨安装17射钉枪TA-309020上海某某0.3良好木制作18空气压缩机300-1008上海某某1.2良好墙顶19手提电焊机SD-20005江苏某某2良好墙顶地20电焊机BX630-30010江苏某某24良好焊接21电动套丝机1/2 46上海某某9良好管加工22液压压线钳240mm26上海某某良好电缆压接23电动煨弯管32-838江苏某某5良好管加工24（表一）：施工机械设备和生活用电明细表总功率合计为：1199.6KW四、供电容量计算和变压器选择总负荷计
5、算：考虑用电设备运行的同期需要系数Pj机=0.75（19643.264+448+33.3+16.8+48+177.2+24）=787.8KWQj机=0.75（339.144+126.7+336+34+12.6+78.7+132.9+18）=841.5 KVar SJ=Pj2 + Qj2 = 787.82 + 841.52 =1152.7 KVA考虑变压器的有效功率功、无效功率损耗，则有：P=0.02 SJ=0.021152.7=23KW Q=0.08 SJ=0.081152.7=92.2 KVar SJ=(23292.22) =95KVA考虑变压器的经济运行，则所需变压器的容量不小于：S=11
6、52.7+95=1247.7 KVA结论：由上述用电负荷计算结果得知，施工现场提供的4台315/10KV型变压器可满足现场用电要求。 五、现场临时用电设备选择本工程现场各级临时配电箱、柜均选用三亚市允许生产临时配电箱的厂家生产的定型产品，以确保现场用电安全。根据施工组织设计要求和施工机械使用情况，现场文明施工要求，以及现场用电分布情况，每层均设有两个二级配电箱，对施工现场等处的电源进行分开管理，做到“一机一闸一箱一漏”，各配电箱统一编号，并设有专人负责管理。二级配电箱全部采用了三相五线制供电系统，即TN-S保护接零系统，根据规定要求工作零线保护与保护零线必须分开使用，不得混为一起。配电箱的设计
7、我项目所使用的配电箱完全由国家强制性认证产品（CCC），每台配电箱由DZ型断路器作总控，下设保护器，各设工作零和保护零接线端，完全达到五线制要求，每台固定配电箱都有独立的重复接地线与箱内保护零线相接。重复接地电阻值都不得大于4，对壁挂式箱体中心对地不低于1.4m，固定牢固。要求所有配电箱周围3m内不得堆放各种物品，各箱进出线排列整齐，电源线和引出线应注明每条线路的名称。线路设计导线型号及截面设计：整个施工现场共计二十一层，每层分别设置两个二级配电箱，现选用现场最大负载电路一区二级箱，该线路上接有小型机具、电焊机等机械，并提供现场照明，负荷最大。按最大负载支路计算为240 KW取Kx=0.6，c
8、os=0.8 按允许电流选择I=(KxP)/(3Ucos) =(0.6240)/( 30.380.8) =273A 按电压损失选择S= KxPL/（CU）=0.6240100/（46.35）=62.2mm2选用YJLV22-4185+2120 mm2电缆，满足要求其他楼层电路电缆选用参照此计算1区用电负荷，因此也选用：YJLV22-4240+150 mm2电缆，查电器手册并结合现场实际情况，选用YJLV22-4185+250 mm2电缆，可满足该区段用电要求。（2）每层分别从本层二级箱引出2个二级配电箱至施工区及加工区，现已查的每个施工区的二级箱的最大负荷是80KW.I=(KxP)/(3Uco
9、s) =(0.680)/( 30.380.8) =91.56AS= KxPL /（CU）=0.68080/（46.35）=17.41mm2 查电器手册并结合现场实际情况，选用YJLV22-470+135mm2 的橡套绝缘电力电缆可满足该区段用电要求。（3）其他二级箱电路电缆选用参照此计算以上二级箱用电负荷，因此也选用：YJLV22-470+135 mm2电缆，查电器手册并结合现场实际情况，选用YJLV22-470+135 mm2橡套绝缘电力电缆可满足该区段用电要求。每层二级箱的平面位置见平面图。漏开额定电流除满足上述需要以外，同时还按照下列原则确定：二级配电箱 IN50mA 动作时间0.1秒流
10、动箱 IN30mA 动作时间0.1秒根据计算，主线185mm2四根电缆同时供用，二级配电箱配用50mm2电缆，由一级柜分配至二级配电箱围绕整个现场。施工现场各箱负荷分布平衡。各配电线路均直埋敷设，在所埋设电缆的地段上都设有明显的电缆走向标志桩，过路处加钢套管，打喇叭口。六、接地与防雷装置的施工要求1.现场用电全部采用TN-S三相五线制接零保护系统，工作零线与保护零线分开敷设。工作零线和保护零线的截面面积不小于相线的1/2，重复接地线连接线的截面不小于25mm2绝缘铜线。2.重复接地，现场二级箱和线路末端配电箱做重复接地装置。接地体选用G50镀锌钢管每根长度为2500mm，接地连接线为40X4镀
11、锌扁钢，每三根为一组，一字形排列，间距5米。埋设于自然地面-0.8米深度，连接采用焊接。搭设长度不小于接体宽度的二倍以上，三面施焊，焊后用沥清漆防腐。重复接地线电阻值4。3.防雷接地，本工程属高层建筑，施工阶段防雷主要由室外电梯覆盖。外用电梯采用主体框架为接地下引体，利用建筑物基础接地网作为外用电梯等的接地极，如果接地电阻达不到要求、再采用G50镀锌钢管,三角形排列为一组，间距5米进行补打接地极，直到接地电阻符合要求为止，埋设深度做法同重复接地。接地电阻值小于4。4. 现场高大架子，起重机械井字架，外用电梯等高于20米时，应做防雷装置，高大脚手架，沿建筑物四角各做一组防雷接地装置，间距超过30
12、米时应增加防雷装置，并随脚手架升高，接闪器也及时升高。5. 外挂架作业高于结构作业层，距塔吊较远的外挂架防雷采用针式接闪器，水平距离20米设一根，高度不小于2米。连接方法在基础施工时用镀锌扁钢在柱上引出与接地体连接，线与接地装置压接，随楼层与外挂架用12镀锌钢筋连接卡连接。6.接地装置与配电箱端子板连接牢固。压接螺丝用镀锌M10加弹簧垫。7.接地电阻值每季度摇测一次，接地电阻值不符合规范要求时及时增设接地体。8.做防雷接地机械上的电气设备，所连接的PE线必须同时做重复接地，同一台机械电气设备的重复接地和机械的防雷接地可共用同一接地体，但接地电阻应符合重复接地电阻的要求。9.当最高机械设备避雷针
13、的保护范围能覆盖其它设备且又最后退出现场，则其它设备可不设防雷装置。10.现场各种机械设备均做一组保护接地，确保用电安全。七、安全用电措施1.工地配电必须按TN-S系统设置接零保护系统，实行三相五线制，杜绝疏漏。所有接零接地处必须保证可靠的电气连接。N线必须采用淡蓝色芯线，PE线必须采用绿/黄双色线，严禁混用。2.配电柜应装设电源隔离开关及短路、过载、漏电保护电器。电源隔离开关分断时应有明显可见分断点。3.配电柜或配电线路停电维修时，应挂接地线，并应悬挂“禁止合闸、有人工作”停电标志牌。停送电必须由专人负责。4.总配电箱、分配电箱、开关箱，应设防雨、防砸措施和围栏，操作通道不得小于1.5米，门向外开并配锁，每个固定式围栏内应配置不少于2个电气灭火器材，在围栏正前方应悬挂配电箱管理制度标牌及负责
