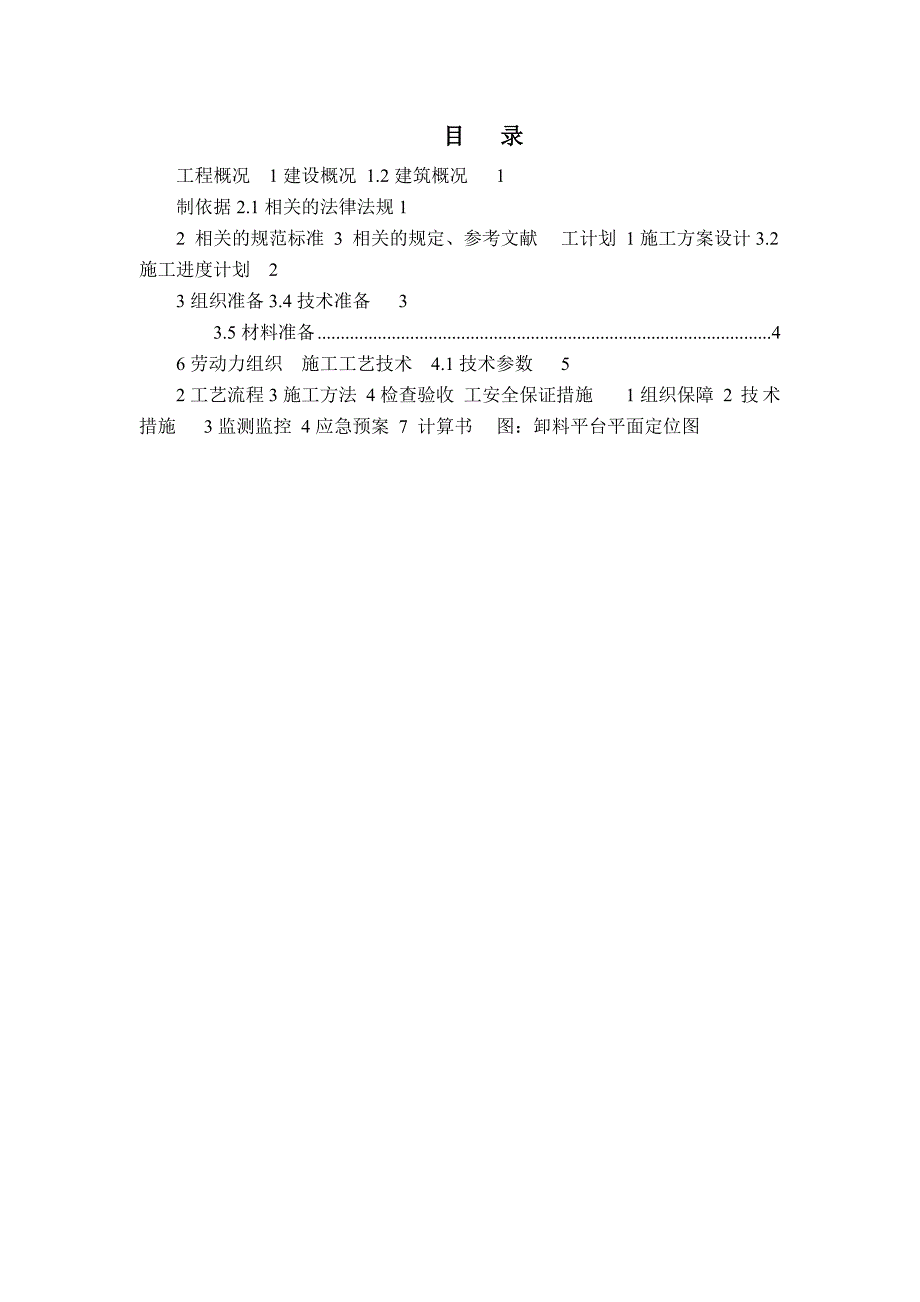

1、目 录工程概况1建设概况1.2建筑概况1制依据2.1相关的法律法规12 相关的规范标准3 相关的规定、参考文献工计划1施工方案设计3.2施工进度计划23组织准备3.4技术准备33.5材料准备46劳动力组织施工工艺技术4.1技术参数52工艺流程3施工方法4检查验收工安全保证措施1组织保障2技术措施3监测监控4应急预案7 计算书图：卸料平台平面定位图1.工程概况1.1建设概况参建单位信息：建设单位：某某大学监理单位：某某市华鹏工程建设监理有限公司设计单位：某某大学建筑设计研究院施工单位：某某潮阳建筑工程公司勘察单位：上海海洋地质勘察设计有限公司质检单位：某某市建筑工程质量监督站安检单位：某某市建筑

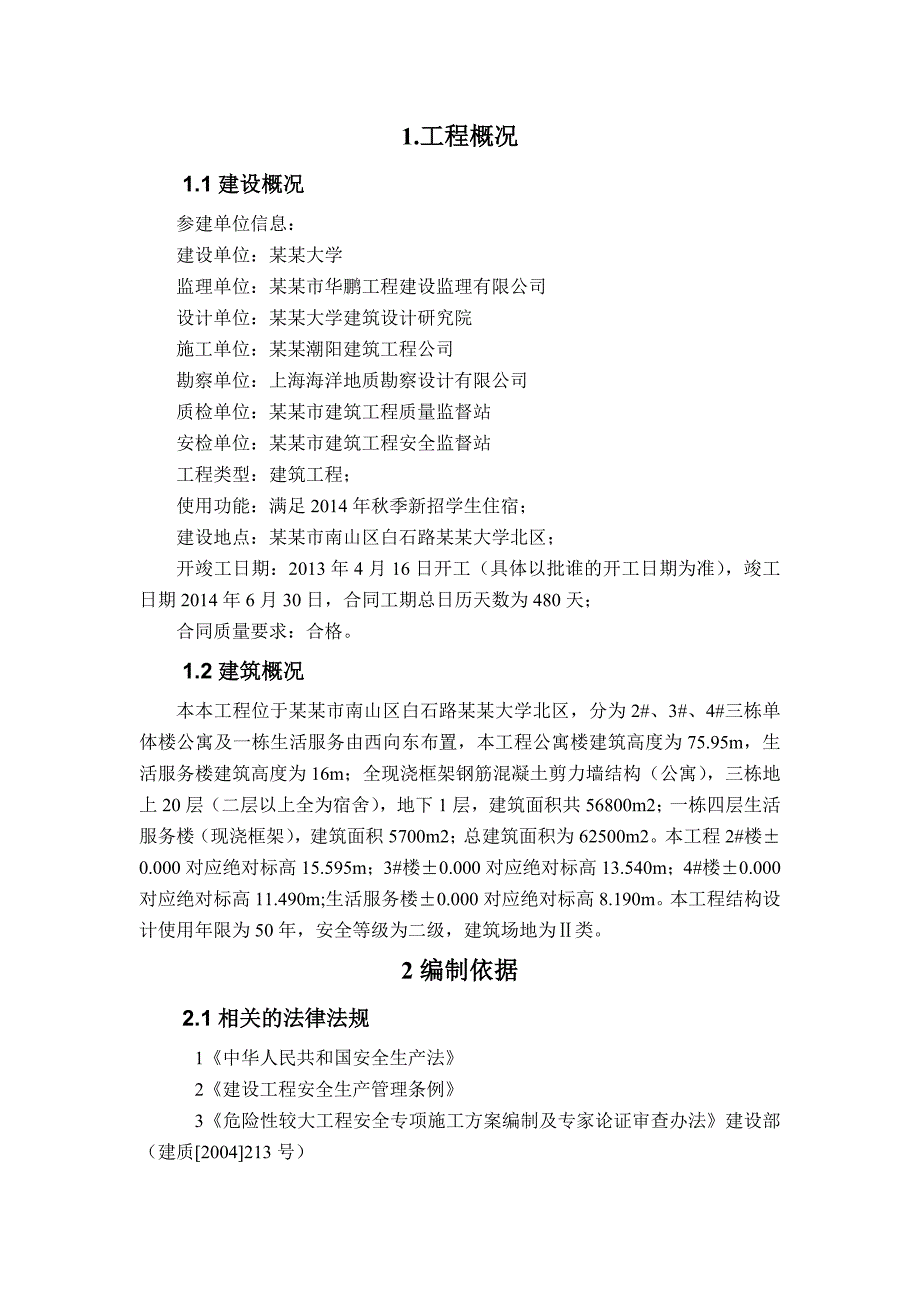

2、工程安全监督站工程类型：建筑工程；使用功能：满足2014年秋季新招学生住宿；建设地点：某某市南山区白石路某某大学北区；开竣工日期：2013年4月16日开工（具体以批谁的开工日期为准），竣工日期2014年6月30日，合同工期总日历天数为480天；合同质量要求：合格。1.2建筑概况本本工程位于某某市南山区白石路某某大学北区，分为2#、3#、4#三栋单体楼公寓及一栋生活服务由西向东布置，本工程公寓楼建筑高度为75.95m，生活服务楼建筑高度为16m；全现浇框架钢筋混凝土剪力墙结构（公寓），三栋地上20层（二层以上全为宿舍），地下1层，建筑面积共56800m2；一栋四层生活服务楼（现浇框架），建筑面积
3、5700m2；总建筑面积为62500m2。本工程2#楼0.000对应绝对标高15.595m；3#楼0.000对应绝对标高13.540m；4#楼0.000对应绝对标高11.490m;生活服务楼0.000对应绝对标高8.190m。本工程结构设计使用年限为50年，安全等级为二级，建筑场地为类。2编制依据2.1相关的法律法规1中华人民共和国安全生产法 2建设工程安全生产管理条例3危险性较大工程安全专项施工方案编制及专家论证审查办法建设部（建质2004213号）4 某某市建设工程重大危险源管理办法2.2 相关的规范标准1 建筑施工扣件式钢管脚手架安全技术规范（GJG130-2001）2 建筑施工门式钢管

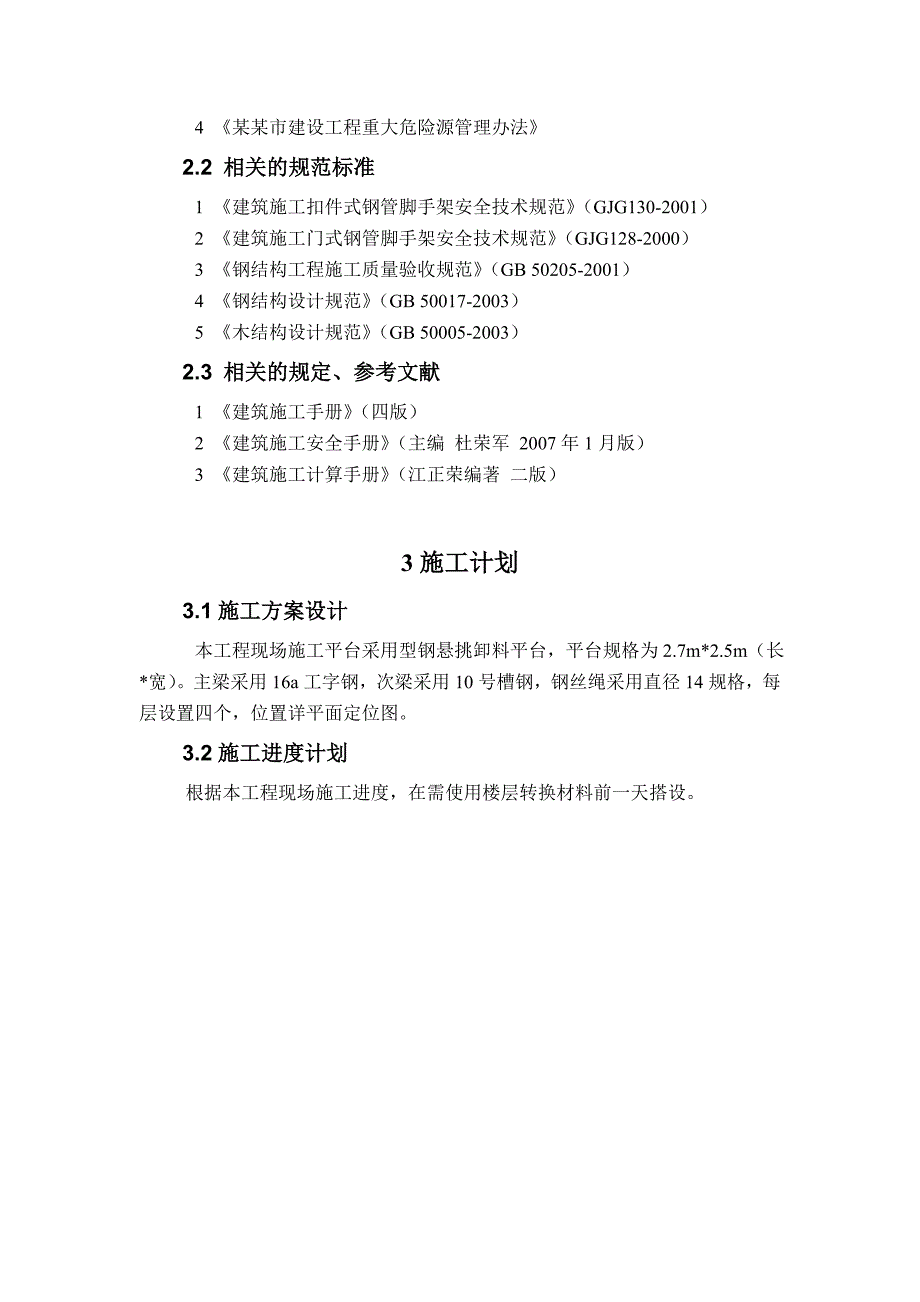

4、脚手架安全技术规范（GJG128-2000）3 钢结构工程施工质量验收规范（GB 50205-2001）4 钢结构设计规范（GB 50017-2003）5 木结构设计规范（GB 50005-2003）2.3 相关的规定、参考文献1 建筑施工手册（四版）2 建筑施工安全手册（主编 杜荣军 2007年1月版）3 建筑施工计算手册（江正荣编著 二版）3施工计划3.1施工方案设计 本工程现场施工平台采用型钢悬挑卸料平台，平台规格为2.7m*2.5m（长*宽）。主梁采用16a工字钢，次梁采用10号槽钢，钢丝绳采用直径14规格，每层设置四个，位置详平面定位图。3.2施工进度计划 根据本工程现场施工进度，在
5、需使用楼层转换材料前一天搭设。3.3组织准备3.4技术准备1. 编制专项施工方案，并经正常审批手续由监理单位审核签字后施工。2. 由项目技术负责人对施工班组进行技术交底。3. 现场安装时项目技术人员指导安装。3.5材料准备1、搭设脚手架的钢管应采用现行国家标准直缝电焊钢管GB/T13793或低压流体输送用焊接钢管GB/T3092中规定的3号普通钢管，其质量符合现行国家标准碳素结构钢GB/T700-2006中Q235A钢的规定，每根钢管的最大质量不应大于25kg。新用的钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管要有产品质量合格证、质量检验报告，钢管材质检验
6、方法应符合现行国家标准金属拉伸试验方法GB/T228的有关规定，质量和钢管外径、壁厚、端面等的偏差应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011的有关规定，必须涂有防锈漆。旧钢管表面锈蚀深度、和钢管的弯曲变形应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011的有关规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取3根，在每根锈蚀严重部位横向截断取样检查，当锈蚀深度超过规定值时不得使用。钢管上严禁打孔。2、扣件为可锻铸造扣件，其材质应符合建设部钢管脚手架扣件GB15831的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件
7、的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧扭力矩达65Nm时不得破坏。旧扣件在使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。新、旧扣件均应进行防锈处理。3、水平悬挑梁，其钢材强度等级为Q235-A，型号见材料表，水平悬挑梁所使用的钢材必须表面平整，无锈蚀。截面有足够的抗弯抵抗矩，在满载条件下其挠度变形应满足相应设计要求。4、搭设架子前应进行保养，除锈并统一涂色，力求环保美观。5、脚手板、脚手片采用符合有关要求。主要材料参数表名称位置数量备注16a工字钢主梁24根（6m/根）10号槽钢次梁36根（6m/根）直径16
8、一级钢型钢压环72个直径20一级钢钢丝绳吊环24个直径14钢丝绳斜拉钢丝绳48根冲压钢脚手板3.6劳动力组织搭设人员由外架班组组织人员进行搭设，人员需持有特种作业证上岗作业。4.施工工艺技术4.1技术参数【型钢悬挑卸料平台】卸料平台名称卸料平台类型主梁垂直建筑外墙平台长度A(m)2.7平台宽度B(m)2.5卸料平台与主体结构连接方式U形钢筋主梁间距L1(m)2.5次梁间距s(m)0.8次梁外伸长度m(m)0内侧次梁离墙水平距离a(m)0.3外侧钢丝绳离墙水平距离a1(m)2.7外侧钢丝绳拉绳点与平台垂直距离h1(m)3.3钢丝绳夹个数34.2工艺流程型钢悬挑卸料平台卸料平台加工支座完毕经过验收
9、合格后方可吊装。吊装时，先挂好四角的吊钩，传发初次信号，但只能稍稍提升平台，放松斜拉钢丝绳，方可正式吊装，吊钩的四条引绳应等长，保证平台在起吊过程中的平稳。吊装至预定位置后，先将平台工字钢与预埋件固定后，再将钢丝绳固定，紧固螺母及钢丝绳卡子，完毕后方可松塔吊吊钩，卸料平台安装完毕后,经验收合格后方可使用。4.3施工方法型钢悬挑卸料平台1、悬挑式卸料平台应按现行的相应规范进行设计，其结构构造应能防止左右晃动。2、悬挑式卸料平台的搁支点与上部拉结点，必须位于建筑物上，不得设置在脚手架等施工设备上。3、斜拉杆或钢丝绳，构造上宜两边各设前后两道，两道中的靠近建筑一侧的一道为安全储备，另外一道应作受力计
10、算。4、应设置四个经过验算的吊环，吊运平台时使用卡环，不得使吊钩直接钩挂吊环，吊环应用甲类3号沸腾钢制作。5、悬挑式卸料平台安装时，钢丝绳应采用专用的挂钩挂牢，采取其他方式时卡头的卡子不得少于三个，建筑物锐角利口围系钢丝绳处应加衬软垫物，悬挑式卸料平台外口应略高于内口。6、台面应满铺脚手板。7、悬挑式卸料平台左右两侧必须装固定的防护栏杆。8、悬挑式卸料平台吊装，需待横梁支撑点电焊固定，接好钢丝绳，调整完毕，经过检查验收，方可松卸起重吊钩，上下操作。9、悬挑式卸料平台使用时，应有专人进行检查，发现钢丝绳有锈蚀损坏应及时调换，焊缝脱焊应及时修复。10、卸料平台上应显著地标明容许荷载值。操作平台上人
11、员和物料的总重量严禁超过设计的容许荷载，应配备专人加以监督。4.4检查验收1、脚手架必须由持有效上岗证的专业技术人员搭设。2、进行分段验收和检查，发现有不符合要求的应迅速改正，并追究责任。3、外脚手架分段验收严格按照建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011第八节及建筑施工安全检查标准JGJ 59-99中“外脚手架检查评分表”中所列项目和施工方案要求的内容进行检查。填写验收记录单，并由搭设人员、安全员、施工员、项目经理签字后，方能交付使用。4、架体内必须做到每层封闭（即进行隔离），且不能大于4步。5施工安全保证措施5.1组织保障1、安全保证体系2、环境保护体系5.2技术措施脚手
12、架搭设技术措施型钢悬挑卸料平台1、搭设时用起重机械吊装到相应位置后，将平台与建筑物连接牢固不得滑动，将钢丝绳与平台连接平稳后方可撤出起重机械。2、每天使用前必须对平台的钢丝绳、吊环、铺设的脚手板等进行全面的检查，发现问题必须及时处理。3、平台上装料不得超过荷载并限载（限载值见计算书），不得超长超过平台50cm，超高堆放材料不得超过防护栏杆。4、平台上的防护栏杆不得任意拆除。5、起吊时必须设专人指挥，扶平稳不能碰撞平台，其他人员不得在平台上逗留。6、放物料时必须按规格品种堆放整齐，长短分开，不得混吊，并且不得在平台上组装和清理模板。7、不得从上一层向下一层平台上乱抛物料。8、夜间施工平台上必须保
13、持足够的照明。脚手架拆除技术措施1、拆架前:(1) 应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求； (2) 应根据检查结果补充完善施工组织设计中的拆除顺序和措施，经主管部门批准后方可实施；(3) 应由单位工程负责人进行拆除安全技术交底； (4) 应清除脚手架上杂物及地面障碍物。2、拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。当脚手架采取分段、分立面拆除时，对不拆除的脚手架两端，应先按建筑施工扣件式钢管脚手架安全技术规范第7.4.3条、第6.4.4条、第6.6.4条、第6.6.5条设置连墙件和横向斜撑加固。3、拆架的高处作业人员应戴安
14、全帽、系安全带、扎裹腿、穿软底防滑鞋。4、拆架程序应遵守“由上而下，先搭后拆”的原则，即先拆拉杆、脚手板、剪刀撑、斜撑，而后拆小横杆、大横杆、立杆等，并按“一步一清”原则依次进行。严禁上下同时进行拆架作业。5、拆立杆时，要先抱住立杆再拆开最后两个扣件，拆除大横杆、斜撑、剪刀撑时，应先拆除中间扣件，然后托住中间，再解端头扣件。6、连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固；当脚手架拆至下部最后一根长立杆的高度（约6.5m）时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件。7、拆除时要统一指挥，上下呼应，动作协
