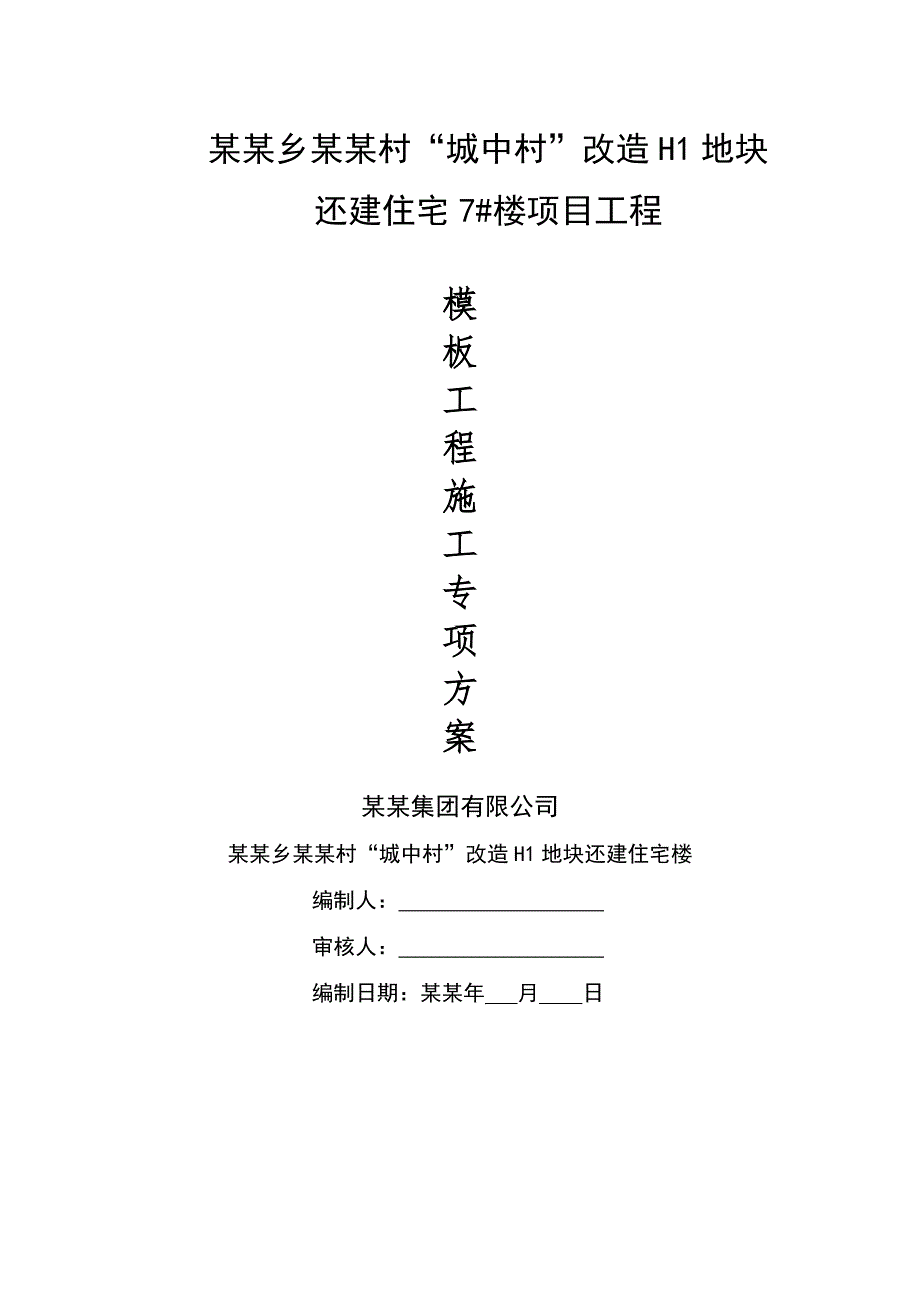

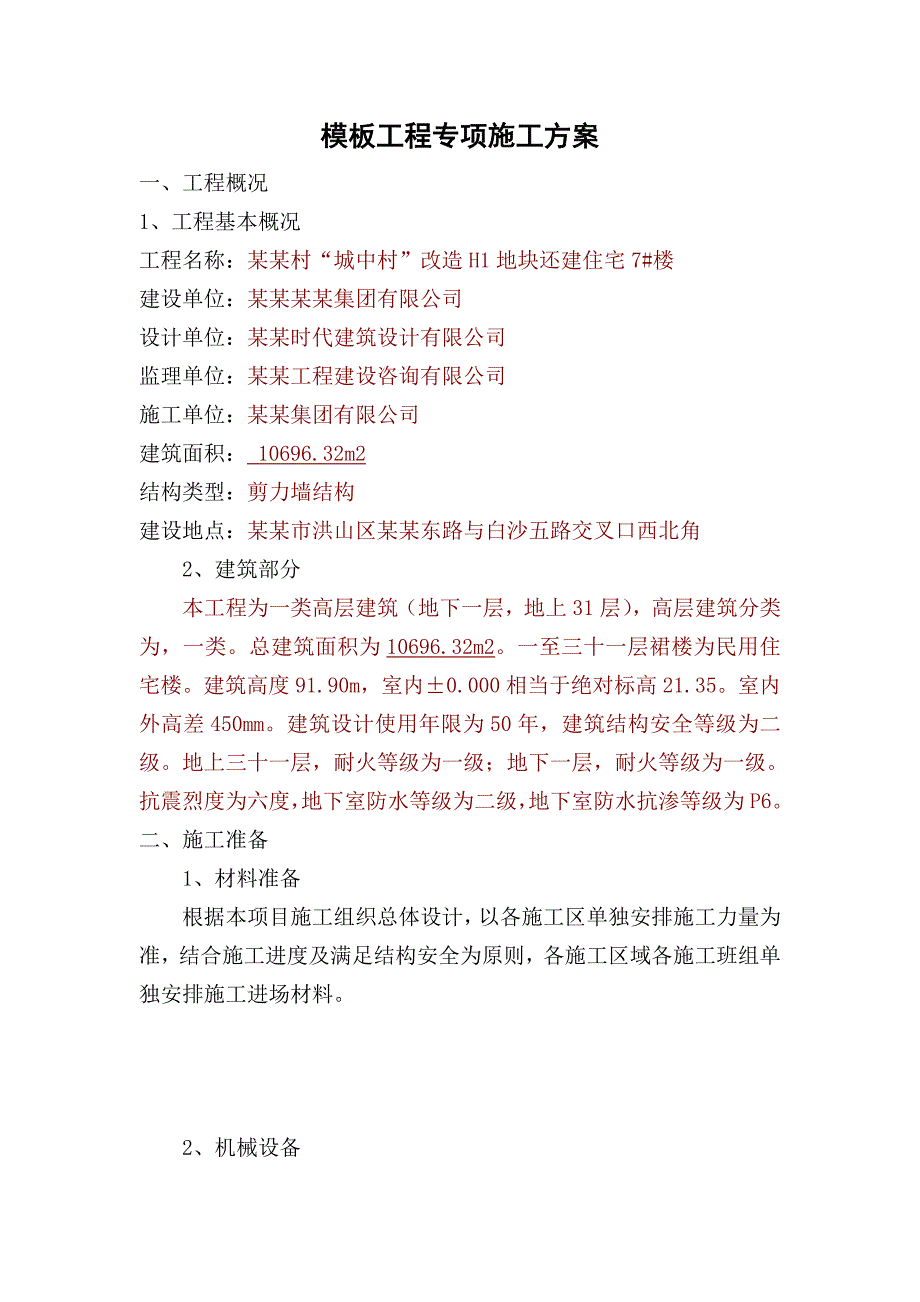

1、某某乡某某村“城中村”改造H1地块还建住宅7#楼项目工程模板工程施工专项方案某某集团有限公司某某乡某某村“城中村”改造H1地块还建住宅楼编制人: 审核人: 编制日期:某某年 月 日模板工程专项施工方案一、工程概况1、工程基本概况工程名称:某某村“城中村”改造H1地块还建住宅7#楼建设单位:某某某某集团有限公司设计单位:某某时代建筑设计有限公司监理单位:某某工程建设咨询有限公司施工单位:某某集团有限公司建筑面积: 10696.32m2结构类型:剪力墙结构建设地点:某某市洪山区某某东路与白沙五路交叉口西北角2、建筑部分本工程为一类高层建筑(地下一层,地上31层),高层建筑分类为,一类。总建筑面积为

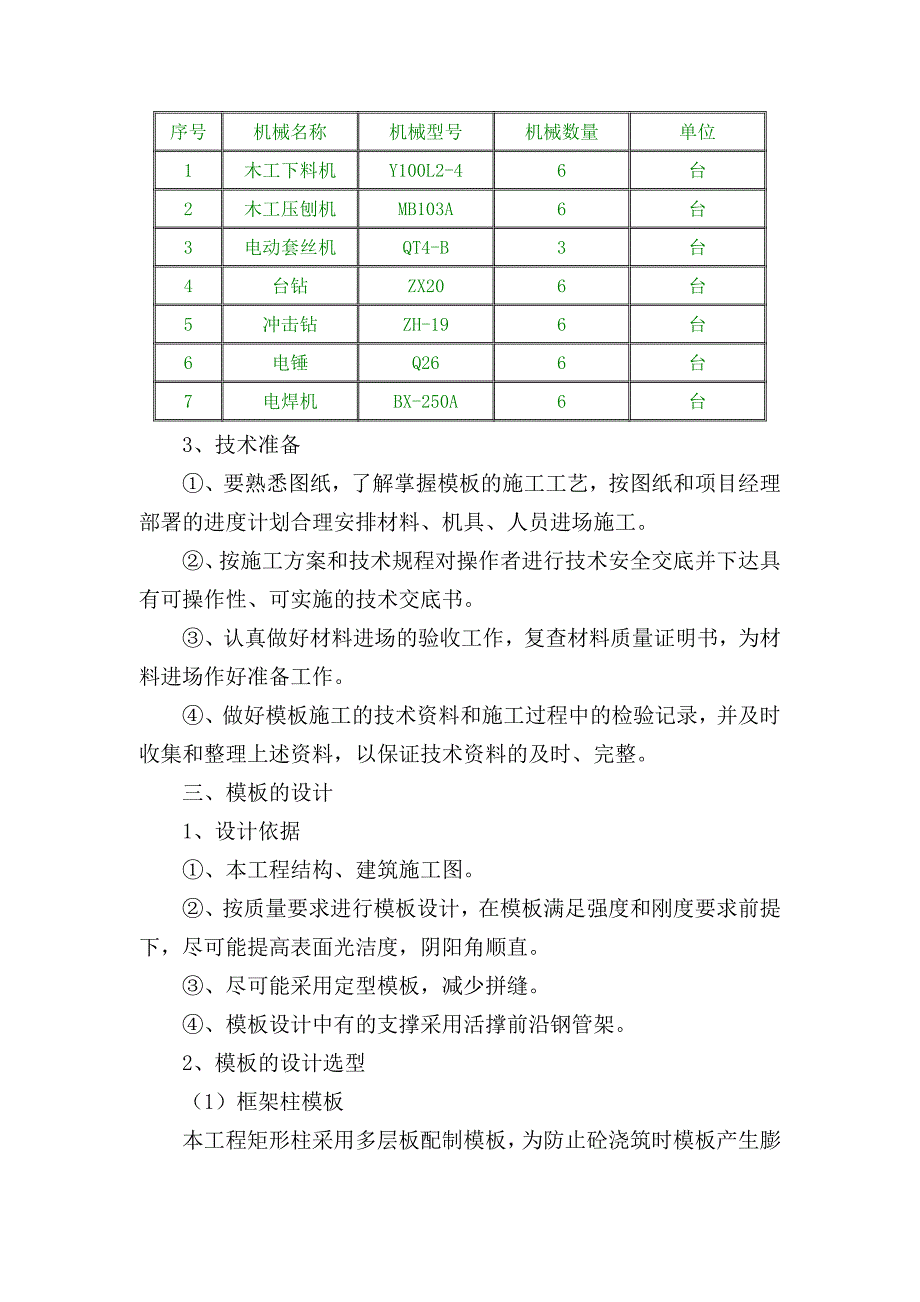

2、10696.32m2。一至三十一层裙楼为民用住宅楼。建筑高度91.90m,室内0.000相当于绝对标高21.35。室内外高差450mm。建筑设计使用年限为50年,建筑结构安全等级为二级。地上三十一层,耐火等级为一级;地下一层,耐火等级为一级。抗震烈度为六度,地下室防水等级为二级,地下室防水抗渗等级为P6。二、施工准备1、材料准备根据本项目施工组织总体设计,以各施工区单独安排施工力量为准,结合施工进度及满足结构安全为原则,各施工区域各施工班组单独安排施工进场材料。2、机械设备序号机械名称机械型号机械数量单位1木工下料机Y100L2-46台2木工压刨机MB103A6台3电动套丝机QT4-B3台4台

3、钻ZX206台5冲击钻ZH-196台6电锤Q266台7电焊机BX-250A6台3、技术准备、要熟悉图纸,了解掌握模板的施工工艺,按图纸和项目经理部署的进度计划合理安排材料、机具、人员进场施工。、按施工方案和技术规程对操作者进行技术安全交底并下达具有可操作性、可实施的技术交底书。、认真做好材料进场的验收工作,复查材料质量证明书,为材料进场作好准备工作。、做好模板施工的技术资料和施工过程中的检验记录,并及时收集和整理上述资料,以保证技术资料的及时、完整。三、模板的设计1、设计依据、本工程结构、建筑施工图。、按质量要求进行模板设计,在模板满足强度和刚度要求前提下,尽可能提高表面光洁度,阴阳角顺直。、

4、尽可能采用定型模板,减少拼缝。、模板设计中有的支撑采用活撑前沿钢管架。2、模板的设计选型(1)框架柱模板本工程矩形柱采用多层板配制模板,为防止砼浇筑时模板产生膨胀变形,用50100mm的木枋作竖向枋,当柱宽500mm时采用双钢管与柱外对拉螺杆,形成钢管箍进行加固,木枋每隔200设一道,双向短钢管用对拉螺杆连接每隔400mm500高设置一道,当柱宽500mm时,采用60100mm的木枋,通过14对拉螺杆在柱外连结,形成柱模外箍。支撑体系采用48钢管斜撑设置三道。柱箍为483.5双钢管柱箍,最底一道距地面180mm,向上间距400mm。支撑体系采用48钢管设置二道斜撑。柱箍为10#定型槽钢柱箍或4

5、83.5双钢管加固,各方间距400设置对拉螺栓。柱模板加固示意图(2)地下室剪力墙模剪力墙模板采用18厚多层板,50100的木方为次龙骨,483.5双钢管作主龙骨(支撑背楞),采用M14500500的穿墙对拉螺栓对拉,根据墙体平面分块定做。墙中对拉螺栓需加焊8080mm止水片,见示意图。 墙模板平面示意图剪力墙模板支设示意图(3)现浇楼板板模板模板采用18厚的多层板,支撑系统采用483.5钢管满堂脚手架,纵横间距因地下室楼板厚度选用支撑立杆间距1000mm,483.5钢管作为主龙骨,50100木方300作为次龙骨,上部铺设18厚的多层板,用钉子钉牢。楼板模板支设如上图所示:(4)框架梁模板 采

6、用18厚多层模板,50100木带配制成梁帮梁底模板,规格尺寸要精确,加固梁帮采用483.5双钢管,M12对拉螺栓,梁上口用钢筋支撑以保证梁上口宽度。梁下部支撑采用48钢管,扣件连接,设水平拉杆和斜拉杆。做法见梁模板图:梁模版支撑示意图(5) 楼梯踏步模板设计楼梯模板底模采用多层板、木龙骨,踏步侧模采用木板配制。按照楼梯的宽度、高度和长度,踏步的步数来配制(见楼梯支模图)。楼梯模板支撑示意图3、模板计算(一)、柱模板验算本工程柱子以柱截面900900mm(最大截面)为模板设计受力依据,下面就按柱截面900900,高度3700mm来验算柱子支承体系。18mm厚多层板其抗弯强度fm为20N/mm2,

7、弹性模量6500N/mm2,砼自重25KN/m3,坍落度120-150,采用泵送浇筑速度5m/h,砼温度22,采用插入式振动机,砼初凝时间考虑4小时。柱模板收到的砼侧压力为F=0.22ct0121/2 c 混凝土自重25KN/m3 t0 混凝土初凝时间约4h 11.0 21.15 混凝土浇筑速度2m/hF=CH H3.7m则 F=0.22ct0121/2 =0.2225411.152 =35.77 KN/m2 F=CH =253.7=92.5KN/m2取二式中最小值,F=35.77 KN/m2作为计算值,并考虑振动荷载4KN/m2,则总侧压力为F=35.77+4=39.77 KN/m2柱箍间距

8、s计算根据模板加木方背楞的平均厚度为38(取保证值35),假设每块拼板宽100,则侧压力线布荷载:q=39.770.1=3.977 KN/m,又两跨连续梁的挠度系数Kf=0.521,则 Et木材弹性模量(9-12)103N/3 S= I 柱模截面惯性矩1/12bh3(4)Kf系数 0.521Q 侧压力线荷载,如模板每块拼板宽100,则q=0.1F S= =729.35 据计算选用柱箍间距 600 s,满足要求。柱箍采用483.5扣件式双钢管“山”形卡箍固定,因此不再进行柱箍截面计算,但应该对对拉螺杆进行设计。根据柱箍收到的侧压力F=35.77+4=39.77 KN/m2,设计柱箍间距s=600

9、,线布荷载q=39.770.6=23.862 KN/m。根据柱截面,假定设置二根拉杆,每根受到的拉力为N=1/2ql=1/223.8620.9=10.74KN。螺栓需要截面积 A0=N/F=10740/210 (一级钢筋抗拉设计值210 N/2) =51.142选用14对拉螺栓 A0= 51.142 满足要求。其他栋号的框架柱截面远比15#楼900900截面小,柱模板方案参照以上做法;考虑柱截面情况,都小于600600的框架柱截面,固满足要求。(二)、梁模板验算地下室框架梁以截面尺寸400800mm,(截面最大)为模板设计依据,其余框架梁模板参照该梁进行模板设计,梁底离地3770mm,梁模采用

10、18mm厚多板,模板底枋楞采用50100方木,间距200,侧模立档间距400,支撑483.5钢管,每定撑间距500mm,立杆中间设水平支撑,梁支撑沿梁方向立杆间距800,梁跨度方向立杆间距1200,梁底中加1根钢管支撑,间距1500。其它个栋号框架梁参照本模板设计施工,不再另行模板计算。底模验算底模自重 40.40.0181.2=0.0345KN/m砼自重 250.40.95=9.50 KN/m钢筋荷重 1.00.40.951.2=0.456 KN/m振捣砼荷载 20.41.2=0.96 KN/m合计 q=10.95 KN/m乘以折减系数 q=q10.9=10.950.9=9.855 KN/m

11、验算底板厚度: h=l/4.65(q1/b1) =500/4.65(9.855/0.4103) =16.86 h=l/7.83(q1/b1) =500/7.83(9.855/0.4103) =18.65取二者最大者18.65,本工程模板设计18加木方背楞平均厚度45,满足厚度要求。侧模板验算:侧压力计算F=0.22ct0121/2=0.2225411.152=35.77 KN/m2F=CH =250.95=23.75KN/m2取二者最小值 F=23.75 KN/m2。按强度要求计算侧压力化为线布荷载 q=23.75(0.95-0.25)=16.625 KN/mMmax=1/10ql2=1/10

12、16.6250.52=0.415 KN/m需要Wn=0.415106/13=319233选用梁侧模的尺寸18700截面抵抗距 W=1/6700182=378003Wn,满足强度要求。综上计算本模板设计方案的模板体系是安全可行的。(三)、剪力墙模板验算墙后350mm,采用18mm多层板加木方背楞模板体系,则F=0.22ct0121/2=0.2225411.152=35.77 KN/m2F=CH =255.4=135KN/m2(砼浇筑下料高度不大于2.5m)取较小者,F=35.77 KN/m2作为计算值,并考虑振动荷载4KN/m2,则总则压力F= 35.77+4=39.77 KN/m2作用于模板的

13、线布荷载 q=39.77 KN/m 按强度要求双钢管内楞的间距:l=4.65h(b/q1)=4.6554(1000/39.77)=1259mm按刚度要求双钢管内楞的间距: l=6.67h3(b/q1)=6.67543(1000/39.77)=1055mm取二者中的最小值l=1055mm,本设计用500mm,满足要求。该方案中模板侧压力于与以上框架柱模板设计验算大小一致,因此在剪力墙模板设计中的对拉螺栓同样采用14钢筋,并焊接止水片,做成止水穿墙螺栓。(四)、现浇楼板模板验算1、人防地下室顶板,板厚250mm,层高4570mm,支撑立杆间距850步距1500,钢管按483考虑。荷载计算:参照荷载规范确定材料荷载如下:模板180N/m2砼自重:0.2525103=6250N/m2施工荷载:2500N/m
