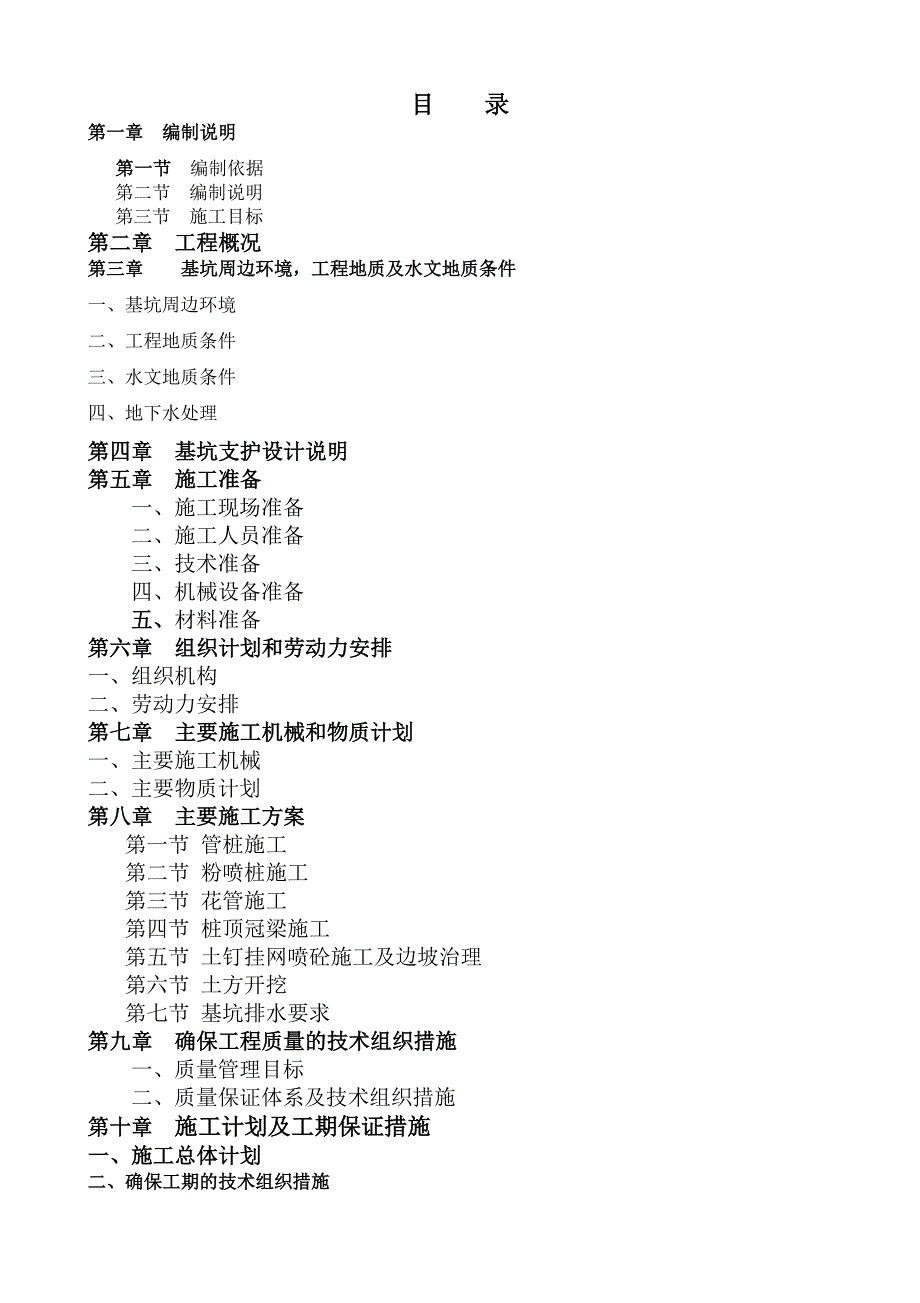

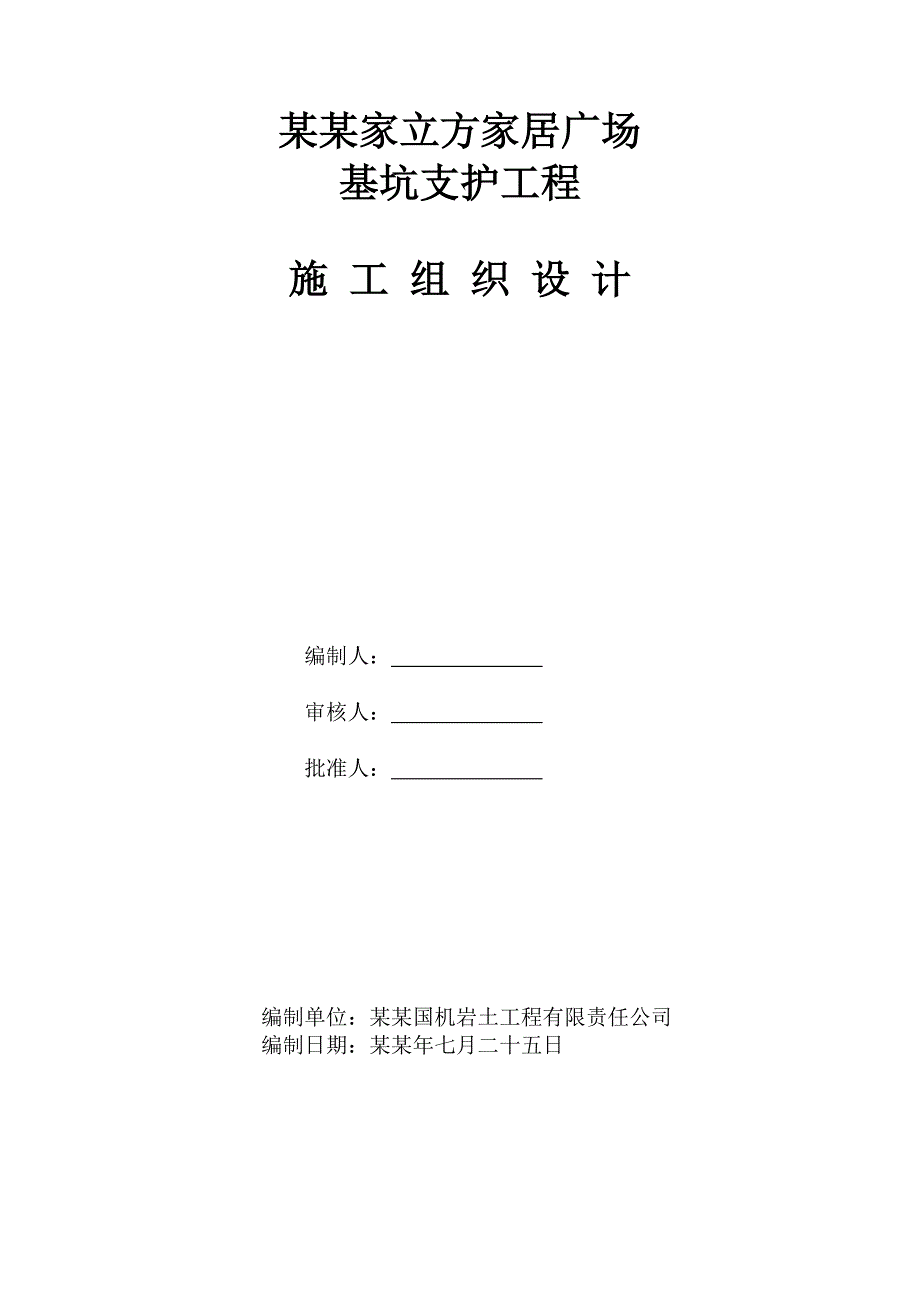

1、某某家立方家居广场基坑支护工程施 工 组 织 设 计 编制人： 审核人： 批准人： 编制单位：某某国机岩土工程有限责任公司 编制日期：某某年七月二十五日目 录第一章 编制说明 第一节 编制依据第二节 编制说明第三节 施工目标第二章 工程概况第三章基坑周边环境，工程地质及水文地质条件一、基坑周边环境二、工程地质条件三、水文地质条件四、地下水处理第四章基坑支护设计说明第五章施工准备一、 施工现场准备二、 施工人员准备三、 技术准备四、 机械设备准备五、 材料准备 第六章组织计划和劳动力安排一、组织机构二、劳动力安排第七章主要施工机械和物质计划一、主要施工机械二、主要物质计划第八章 主要施工方案第一

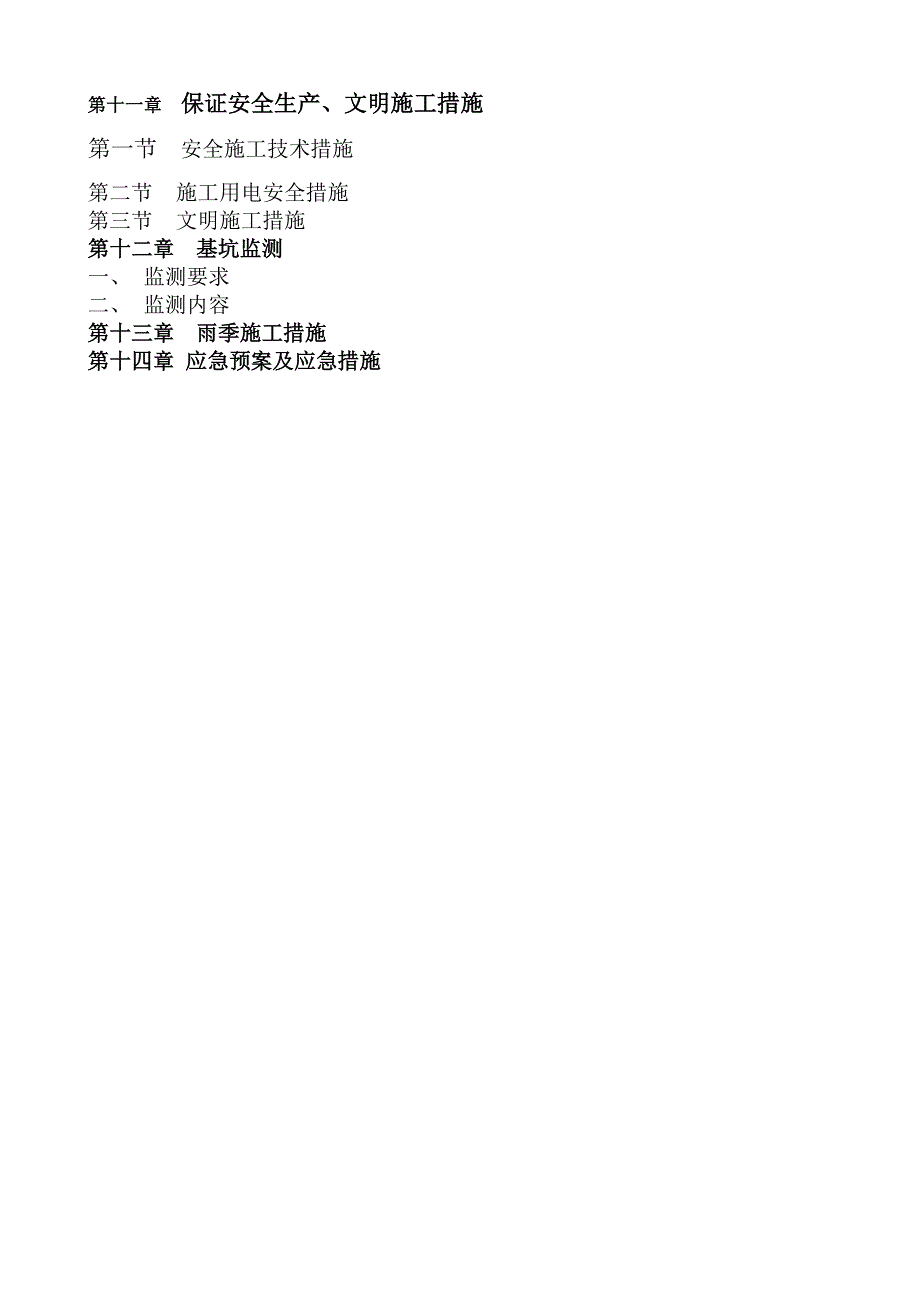

2、节 管桩施工第二节 粉喷桩施工第三节 花管施工第四节 桩顶冠梁施工第五节 土钉挂网喷砼施工及边坡治理第六节 土方开挖第七节 基坑排水要求第九章 确保工程质量的技术组织措施一、 质量管理目标二、 质量保证体系及技术组织措施第十章施工计划及工期保证措施一、施工总体计划二、 确保工期的技术组织措施第十一章保证安全生产、文明施工措施第一节安全施工技术措施第二节 施工用电安全措施第三节 文明施工措施第十二章 基坑监测一、 监测要求二、 监测内容第十三章 雨季施工措施第十四章 应急预案及应急措施仙桃豪布斯卡家立方家居广场基坑支护施工设计第一章 编制说明第一节 编制依据一、编制依据1、某某丰达地质工程有限公
3、司提供的某某(一期)岩土工程勘察报告；2、现行国家有关工程施工规范、规程及技术标准3、湖北省及某某市有关政策和文件规定4、我公司ISO9002质量体系文件5、我公司踏勘现场所了解的情况6、我公司长期的基坑支护工程施工经验二、满足施工规范本工程的施工，应满足但不限于下列规范要求：1、湖北省深基坑工程技术规定（DB42/159-1998）2、建筑基坑支护技术规程（JGJ120/99）3、建筑地基基础质量施工验收规范（GB50202-2002）4、工程测量规范（GB50026-93）5、建筑地基基础技术规范（DB42/242-2003）6、建筑地基处理技术规范（JGJ79-2002，J220-200
4、2）7、预应力混凝土管桩技术规程（DB42/489-2008）8建筑桩基设计规范（JGJ94-2008）9、建筑工程质量验收统一标准（GB5030010、钢筋焊接及验收规范（JGJ18-96）11、建筑机械使用安全技术规程（JGJ33-2001）12、施工现场临时用电安全技术规范（JGJ46-88）13、建筑工程施工现场供用电安全规范（GB50194-93）14、某某市建设工程现场文明施工管理办法第二节 编制说明本施工组织设计是指导本基坑的纲领性文件，编制时对工期、质量目标、项目管理机构设置与劳动力组织、施工进度计划控制、机械设备及周转材料配备、主要技术方案、安全、文明施工、环保等诸多因素尽可
5、能做了充分考虑，突出其科学性、适用性及针对性。在分部、分项工程施工前还要编制详细的实施性施工方案及措施，指导工程施工，确保在合同工期内全部完成本工程。并使该工程质量评定等级达到合格标准。在施工中，我公司本着对业主高度负责的态度，将积极与质量监督部门配合，服从建设单位及监理工程师的管理，严格控制工程质量。在保证工程质量的同时认真做好安全文明施工，制定环保措施，控制噪音和光、尘污染，减少投诉。制定安全生产措施，建立安全保证体系，确保施工中不发生伤亡事故。第三节 施工目标 工程质量：合格,满足国家现行相关规范及设计要求。 工程进度：在合同工期内完工。 安全生产：安全合格施工现场。文明施工：达到市级文
6、明优良工地，努力做好规划管理，场容场貌创一流水平。第二章 工程概况湖北鑫汇置业发展有限公司拟在仙桃沔州大道以南，仙洪公路以东其征用地范围内投资兴建豪布斯卡(一期)项目，该项目由2栋26F商务综合楼、8栋4F-5F特色商业房、1栋5F家居Mall、1栋5F时尚购物中心及两座整体式地下车库。本次基坑支护范围为家居Mall地下室。主楼及纯地下室均采用管桩+承台基础，结构0相当于绝对标高25.10m，主楼及纯地下室承台面标高为-5.7m6.5m（相当于绝对标高19.40m18.6m），承台底标高为-6.9m-7.7m（相当于绝对标高18.20m17.4m），场地整平标高为23.00m，基坑开挖深度为3
7、.6m6.8m。基坑平面大致呈矩形，开挖面积约27300m2，周长约680m。本工程由某某中天世纪建筑设计有限公司设计，由某某丰达地质工程有限公司承担该场地岩土工程勘察工作。第三章 基坑周边环境，工程地质及水文地质条件一、基坑周边环境条件根据勘察报告及现场踏勘，周边环境条件如下：拟建场地位于仙桃沔州大道以南，仙洪公路以东，场地原为空地。本次基坑支护的家居Mall地下室西侧距离用地红线最小距离为3.7m，红线外约27m处为仙洪公路。基坑北侧，红线距离地下室外缘线约3.4m，管道已埋设，最近的管线为排污砼管（距地下室外墙5.7m），埋深约3.0m；基坑西侧为征地范围，离用地红线较远。基坑南侧距离风
8、情街基础承台外缘线约2.7m，空间有限。综上，场地北侧和南侧在基坑影响深度范围分别有管线及建（构）筑物分布，东侧和西侧场地条件较宽松。二、场地岩土工程条件依据勘察报告，勘察期间场地已局部整平，地形较平坦，地面标高约23.0m。场地地貌单元属江汉冲积平原，地势较为平坦。基坑影响深度范围内，自上而下主要分布有粉质粘土（Q4al）、淤泥质粘土(Q4l)、粘土(Q4l)、粉质粘土夹粉砂(Q4al)。各岩土层的空间分布及其主要特征详见表1.4.1三、水文地质概况依据勘察报告，场地地下水的类型主要为上层滞水及砂层中的承压水。上层滞水主要赋存于浅表土层，补给来源主要为大气降水、生活排放水渗透补给，水位随季节
9、变化。砂层中的承压水主要埋藏于(6)、(7)层，深部承压水水位和水量较为稳定，水量较大，稍有压力，其承压水头高度受大气降水和江汉水系水位高低影响。上层滞水、承压水之间因有粘性土隔离而无水力联系。四、地下水处理对本基坑支护有影响主要为上层滞水及砂层中的承压水。上层滞水赋存于填土层中，受大气降水及周围生活废水补给。可采用明排方式降水、封堵和疏导措施。第四章 基坑支护结构设计要求地下室基坑支护设计由中机三堪岩土工程有限公司完成，基坑支护采用放坡卸载+桩锚（48花管）支护各坡段基坑支护设计方案如下：1、AB、BC、CD段AB、BC、CD段采用一级放坡+桩锚（48花管）支护，支护深度6.0-6.8m。其
10、中一级坡高2.6m，坡率为1：1卸荷平台宽3.0m，管桩桩长18.0m，紧挨管桩坑外侧设置两排（6.0m长）粉喷桩。桩顶冠梁标高21.5m；花管与冠梁钢筋焊接(花管标高21.1m）。2、DE段DE段采用两级放坡土钉挂钢板网喷射砼支护。其中一级坡高2.6m，坡率为1:1.5；中间卸荷平台宽6.0m；二级坡高3.0m，坡率为1:1.5。3、EF段EF段采用桩锚（48花管）支护支护深度3.6m。管桩桩长18.0m，紧挨管桩坑外设置两排（5.0m长）粉喷桩。花管与冠梁钢筋焊接（花管标高21.3m）。4、FA段FA段采用两级放坡土钉挂钢板网喷射砼支护。其中一级坡高2.5m，坡率为1:1.2；中间卸荷平台
11、宽4.0m；二级坡高3.2m，坡率为1:1.2。5、放坡坡面放坡坡面采用土钉挂钢板网喷砼护面，护面厚60mm80mm，内铺满2mm10050钢板网，钢板网用P.SA固定，土钉长0.8m，上下层间距1.5m，上下层交错排列。水泥采用P.SA32.5水泥，细石砼配合比为水泥:砂:石(1:2:1.5)，喷射砼粗骨颗粒最大粒径不宜超过15mm。第五章 施工准备为确保工程质量和进度，按照设计要求做好施工准备工作，技术人员、施工人员熟悉设计图纸和有关规程，做好机械设备的维护保养以及工程材料的采购、验收、加工工作。具体工作如下：一、 施工现场准备 1、根据现场条件，合理安排施工作业场地； 2、搭建临时设施，
12、安排好职工住宿及生活设施； 3、设备进场安置到位，水电接入表箱后接至施工地点，架设好夜间照明线路。二、 施工人员准备1、 项目经理部：由工程负责人及工程技术人员、管理人员全权负责工程进度、工程质量和施工安全。2、 技术组：由工程技术人员及各施工班、组长组成，负责施工技术交底工作，解决施工中技术问题。技术组负责施工安全监督，施工质量检查和验收。3、 施工组：管桩施工组粉喷桩施工组花管施工组土钉挂网施工组喷射砼施工组钢筋制作施工组三、 技术准备 1、组织施工技术管理人员学习设计图纸及有关施工规程，规范。 2、做好图纸交底，参加图纸会审会议，领会设计意图，明确施工质量要求。 3、进行内部施工交底，对
13、各班组长进行重点培训。 4、向建设单位接收坐标、水准点等测量基本资料，并进行复测。四、机械设备准备 1、设备进场前做好维修保养工作，保证设备机械完好。 2、设备进场后进行设备的安装和调试工作，保证施工顺利进行。五、 材料准备 1、根据本基坑工程设计方案，概算出施工材料用量，并提前联系合格的材料供应商，准备购置施工所需的材料。 2、对需进行检验的材料，提前送到有资质的检验部门进行检验。 3、水泥等易受潮材料，需搭建防潮设施。第六章 项目组织机构及劳动力安排一、 项目组织机构为圆满完成本次工程的施工任务，我单位专门抽调一批精干的专业施工人员组成项目部。项目部设经理1人，副经理1人，技术负责人1人，
14、分别具体管理和组织各部门，各工序的生产施工管理。二、 劳动力安排计划为组织好本次工程施工，我公司特派一批懂技术、有管理过类似工程的管理、技术人员进入现场，组建项目经理部。另外在各岗位人员配备上，力求合理、定员定岗、分工明确、职责到人。第七章 主要施工机械计划及物资计划一、 主要施工机械投入计划1、设备进场前做好维修保养工作，保证设备机械完好。2、设备进场后进行设备的安装，调试运行，保证施工顺利进行。二、施工材料进场计划按照本工程预算及图纸的要求，结合现场施工的实际情况及时组织设备材料进场，同时提前作好现场取样试验工作，严把质量关，保证各种材料、设备能够在施工之前送现场。由项目经理部提供材料进场计划，材料员分期分批组织材料设备进场。材料员、工长、质安员对每批材料进行验收。第八章 主要施工方法一、 施工流程 本基坑工程包括
