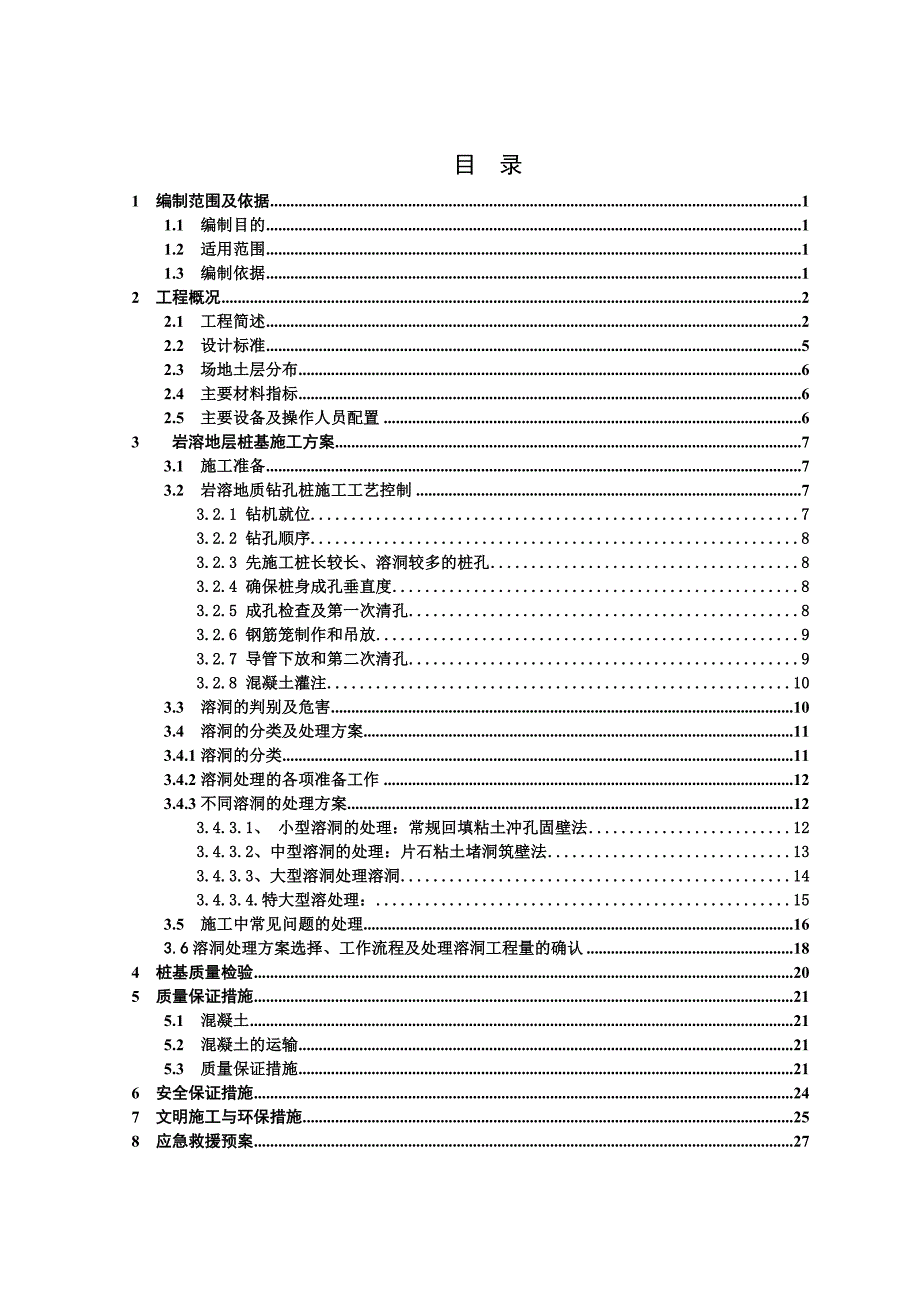

1、目 录1 编制范围及依据11.1 编制目的11.2 适用范围11.3 编制依据12 工程概况22.1 工程简述22.2 设计标准52.3 场地土层分布62.4 主要材料指标62.5 主要设备及操作人员配置63 岩溶地层桩基施工方案73.1 施工准备73.2 岩溶地质钻孔桩施工工艺控制73.2.1 钻机就位73.2.2 钻孔顺序83.2.3 先施工桩长较长、溶洞较多的桩孔83.2.4 确保桩身成孔垂直度83.2.5 成孔检查及第一次清孔83.2.6 钢筋笼制作和吊放93.2.7 导管下放和第二次清孔93.2.8 混凝土灌注103.3 溶洞的判别及危害103.4 溶洞的分类及处理方案113.4.1

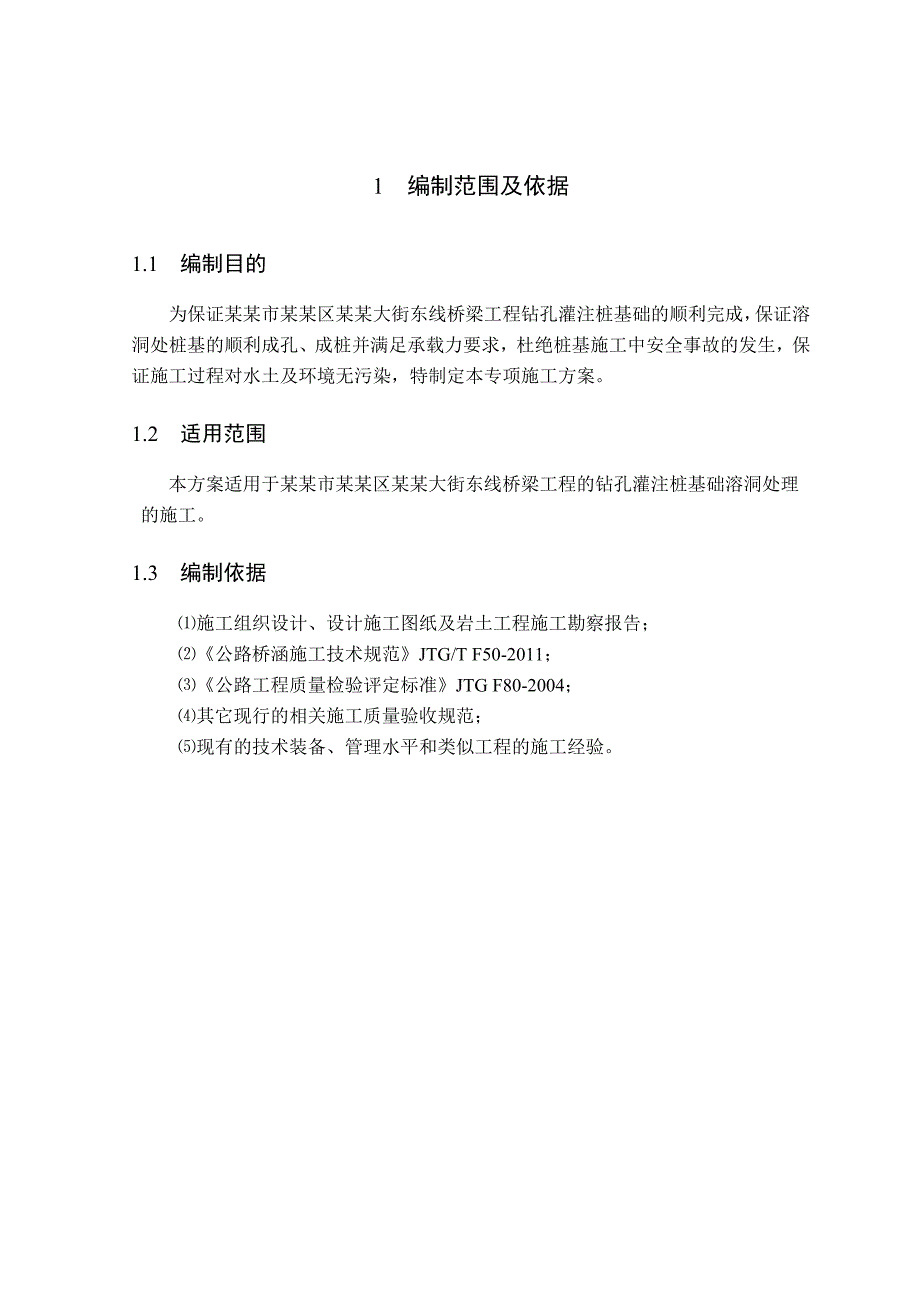

2、溶洞的分类113.4.2溶洞处理的各项准备工作123.4.3不同溶洞的处理方案123.4.3.1、 小型溶洞的处理：常规回填粘土冲孔固壁法123.4.3.2、中型溶洞的处理：片石粘土堵洞筑壁法133.4.3.3、大型溶洞处理溶洞143.4.3.4.特大型溶处理：153.5 施工中常见问题的处理163.6溶洞处理方案选择、工作流程及处理溶洞工程量的确认184 桩基质量检验205 质量保证措施215.1 混凝土215.2 混凝土的运输215.3 质量保证措施216 安全保证措施247 文明施工与环保措施258 应急救援预案271 编制范围及依据1.1 编制目的为保证某某市某某区某某大街东线桥梁工程

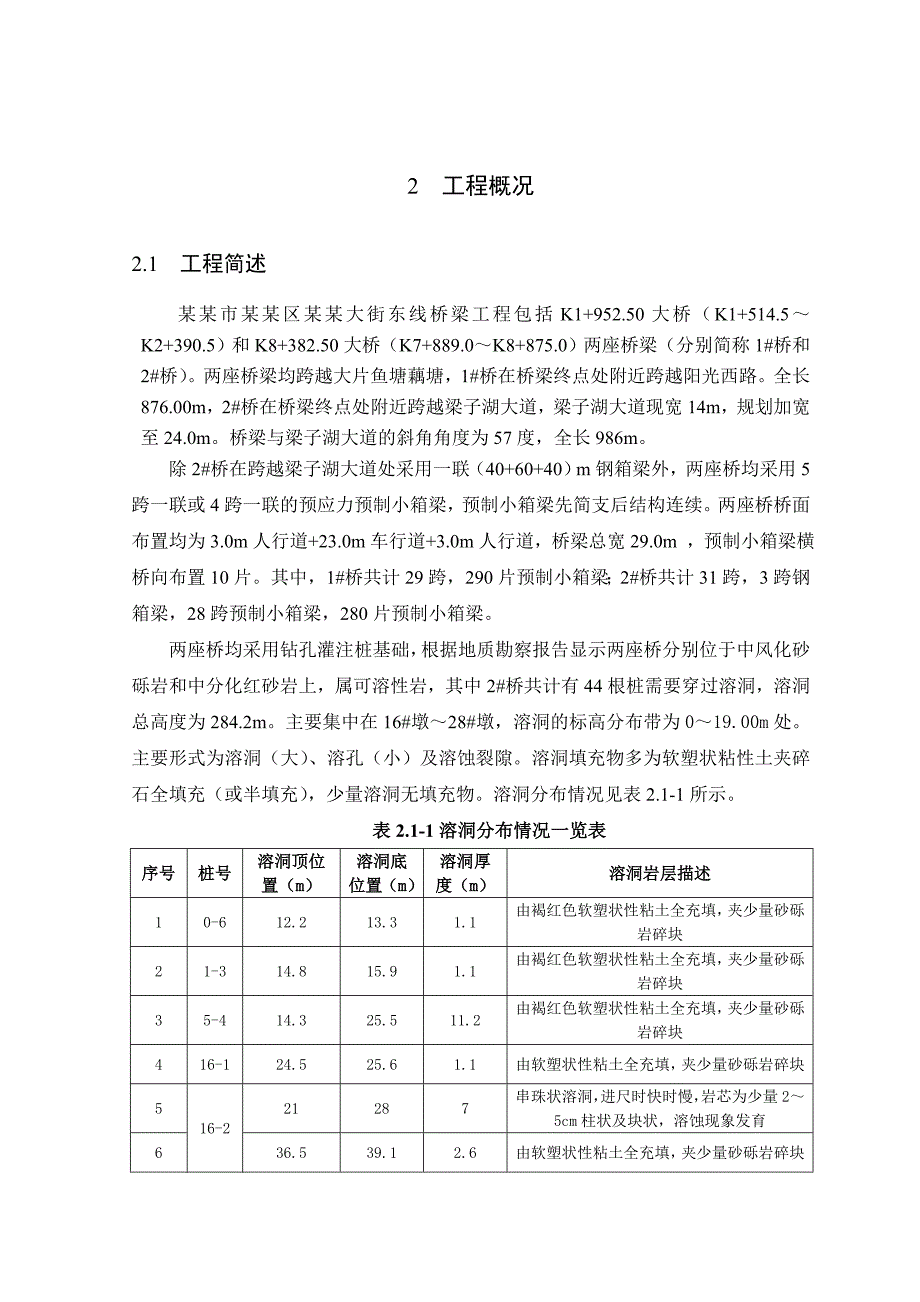

3、钻孔灌注桩基础的顺利完成，保证溶洞处桩基的顺利成孔、成桩并满足承载力要求，杜绝桩基施工中安全事故的发生，保证施工过程对水土及环境无污染，特制定本专项施工方案。1.2 适用范围本方案适用于某某市某某区某某大街东线桥梁工程的钻孔灌注桩基础溶洞处理的施工。1.3 编制依据施工组织设计、设计施工图纸及岩土工程施工勘察报告；公路桥涵施工技术规范JTG/T F50-2011；公路工程质量检验评定标准JTG F80-2004；其它现行的相关施工质量验收规范；现有的技术装备、管理水平和类似工程的施工经验。2 工程概况2.1 工程简述某某市某某区某某大街东线桥梁工程包括K1+952.50大桥（K1+514.5K
4、2+390.5）和K8+382.50大桥（K7+889.0K8+875.0）两座桥梁（分别简称1#桥和2#桥）。两座桥梁均跨越大片鱼塘藕塘，1#桥在桥梁终点处附近跨越阳光西路。全长876.00m，2#桥在桥梁终点处附近跨越梁子湖大道，梁子湖大道现宽14m，规划加宽至24.0m。桥梁与梁子湖大道的斜角角度为57度，全长986m。除2#桥在跨越梁子湖大道处采用一联（40+60+40）m钢箱梁外，两座桥均采用5跨一联或4跨一联的预应力预制小箱梁，预制小箱梁先简支后结构连续。两座桥桥面布置均为3.0m人行道+23.0m车行道+3.0m人行道，桥梁总宽29.0m ，预制小箱梁横桥向布置10片。其中，1#
5、桥共计29跨，290片预制小箱梁；2#桥共计31跨，3跨钢箱梁，28跨预制小箱梁，280片预制小箱梁。两座桥均采用钻孔灌注桩基础，根据地质勘察报告显示两座桥分别位于中风化砂砾岩和中分化红砂岩上，属可溶性岩，其中2#桥共计有44根桩需要穿过溶洞，溶洞总高度为284.2m。主要集中在16#墩28#墩，溶洞的标高分布带为019.00m处。主要形式为溶洞（大）、溶孔（小）及溶蚀裂隙。溶洞填充物多为软塑状粘性土夹碎石全填充（或半填充），少量溶洞无填充物。溶洞分布情况见表2.1-1所示。表2.1-1溶洞分布情况一览表序号桩号溶洞顶位置（m）溶洞底位置（m） 溶洞厚度（m）溶洞岩层描述10-612.213.
6、31.1由褐红色软塑状性粘土全充填，夹少量砂砾岩碎块21-314.815.91.1由褐红色软塑状性粘土全充填，夹少量砂砾岩碎块35-414.325.511.2由褐红色软塑状性粘土全充填，夹少量砂砾岩碎块416-124.525.61.1由软塑状性粘土全充填，夹少量砂砾岩碎块516-221287串珠状溶洞，进尺时快时慢，岩芯为少量25cm柱状及块状，溶蚀现象发育636.539.12.6由软塑状性粘土全充填，夹少量砂砾岩碎块716-327.127.90.8由软塑状性粘土全充填，夹少量砂砾岩碎块816-424.528.23.7由软塑状性粘土全充填，夹少量砂砾岩碎块935.536.81.3由软塑状性粘土
7、全充填，夹少量砂砾岩碎块1017-126.726.90.2无填充，具掉钻现象1117-324.330.25.9由软塑状性粘土全充填，夹少量砂砾岩碎块1234362由软塑状性粘土全充填，夹少量砂砾岩碎块1317-425.130.25.1由软塑状性粘土全充填，夹少量砂砾岩碎块1433.835.82由软塑状性粘土全充填，夹少量砂砾岩碎块1518-229.3399.7由软塑状性粘土全充填，夹少量砂砾岩碎块1619-127.7291.3由软塑状性粘土全充填，夹少量砂砾岩碎块1743.445.11.7由软塑状性粘土全充填，夹少量砂砾岩碎块1819-224.7305.3串珠状溶洞，进尺时快时慢，钻进中响声异
8、常，岩芯为少量砂砾岩块，溶蚀现象发育193639.83.8由软塑状性粘土全充填，夹少量砂砾岩碎块2019-420.221.71.5由褐红色软塑状性粘土全充填，夹少量砂砾岩碎块2122.823.91.1由褐红色软塑状性粘土全充填，夹少量砂砾岩碎块222730.43.4由褐红色软塑状性粘土全充填，夹少量砂砾岩碎块2332.534.62.1由褐红色软塑状性粘土全充填，夹少量砂砾岩碎块2420-130.233.63.4由褐红色软塑状性粘土全充填，夹少量砂砾岩碎块2520-22324.51.5由灰褐色可塑状性粘土全充填，夹少量砂砾岩碎块2621-117.220.73.5由软塑状性粘土全充填2722.92
9、7.14.2由软塑状性粘土半充填2821-21919.50.5由褐红色软塑状性粘土全充填，夹少量砂砾岩碎块2925.627.92.3由褐红色软塑状性粘土全充填，夹少量砂砾岩碎块3021-317.5191.5由软塑状性粘土全充填，夹少量砂砾岩碎块3121.2220.8由软塑状性粘土全充填，夹少量砂砾岩碎块3223.3295.7由软塑状性粘土全充填，夹少量砂砾岩碎块334141.80.8由软塑状性粘土全充填，夹少量砂砾岩碎块3421-428.7356.3由软塑状性粘土全充填，夹少量砂砾岩碎块3544.546.52由软塑状性粘土全充填，夹少量砂砾岩碎块3622-212.217.25由软塑状性粘土半充
10、填3722-319.721.82.1由软塑状性粘土半充填3822-419.625.35.7由软塑状性粘土半充填3923-244.350.46.1由褐红色软塑状性粘土全充填，夹少量砂砾岩碎块4023-317.723.45.7由褐红色软塑状性粘土全充填，夹少量砂砾岩碎块4125.2260.8由褐红色软塑状性粘土全充填，夹少量砂砾岩碎块4223-417.222.95.7由软塑状性粘土半充填，夹少量砂砾岩碎块4324-116193由褐红色软塑状性粘土全充填，夹少量砂砾岩碎块4430.7354.3由褐红色软塑状性粘土全充填，其中33m34m夹大量砂砾岩碎块，钻进中响声异常4524-224.83611.2
11、由粘性土全充填，其中24.8m28m呈软塑状，28m36m呈可塑状，底部35m36m夹少量砂砾岩碎块4640.541.20.7由褐红色软塑状性粘土全充填，夹少量砂砾岩碎块4724-319.8255.2由褐红色软塑状性粘土全充填，夹少量砂砾岩碎块4826.431.45由褐红色软塑状性粘土全充填，夹少量砂砾岩碎块4933.5384.5由褐红色软塑状性粘土全充填，36.537m夹少量砂砾岩碎块5024-412.713.50.8由褐红色软塑状性粘土全充填，36.538m夹少量砂砾岩碎块511826.58.5由褐红色软塑状性粘土全充填，36.537m夹少量砂砾岩碎块5227292由褐红色软塑状性粘土全充
12、填，36.538m夹少量砂砾岩碎块5325-123.532.38.8由软塑状性粘土全充填，夹少量砂砾岩碎块5425-333.934.20.3由褐红色软塑状性粘土全充填，夹少量砂砾岩碎块5525-427.930.42.5由褐红色软塑状性粘土全充填，夹少量砂砾岩碎块5625-722.229.97.7由软塑状性粘土全充填，夹少量砂砾岩碎块5726-119.522.22.7由褐红色软塑状性粘土全充填，夹少量砂砾岩碎块5826-21616.80.8由软塑状性粘土全充填5919.121.82.7由软塑状性粘土全充填6026-516.317.81.5由软塑状性粘土全充填，夹少量砂砾岩碎块6126-616.8
13、181.2由软塑状性粘土全充填，夹少量砂砾岩碎块6227-122.43411.6为串珠状溶洞，进尺时快时慢，多由粘性土填充，局部见少量短柱状砂砾岩，溶蚀现象发育6339401为串珠状溶洞，进尺时快时慢，多由粘性土填充，局部见少量短柱状砂砾岩，溶蚀现象发育6427-218.419.20.8由褐红色软塑状性粘土全充填，夹少量砂砾岩碎块6522.8296.2为串珠状溶洞，进尺时快时慢，多由粘性土填充，局部见少量短柱状砂砾岩，溶蚀现象发育6627-427.333.25.9由褐红色软塑状性粘土全充填6728-431.431.90.5由粘性土全填充，夹大量砂砾岩碎块，钻进中声响异常，进尺稍快6831-137.843.86无填充，具掉钻现象6931-234.138.34.2由褐红色软塑状性粘土全充填，夹少量砂砾岩碎块2.2 设计标准道路等级：城市主干道；汽车荷载：城-A级；人群
