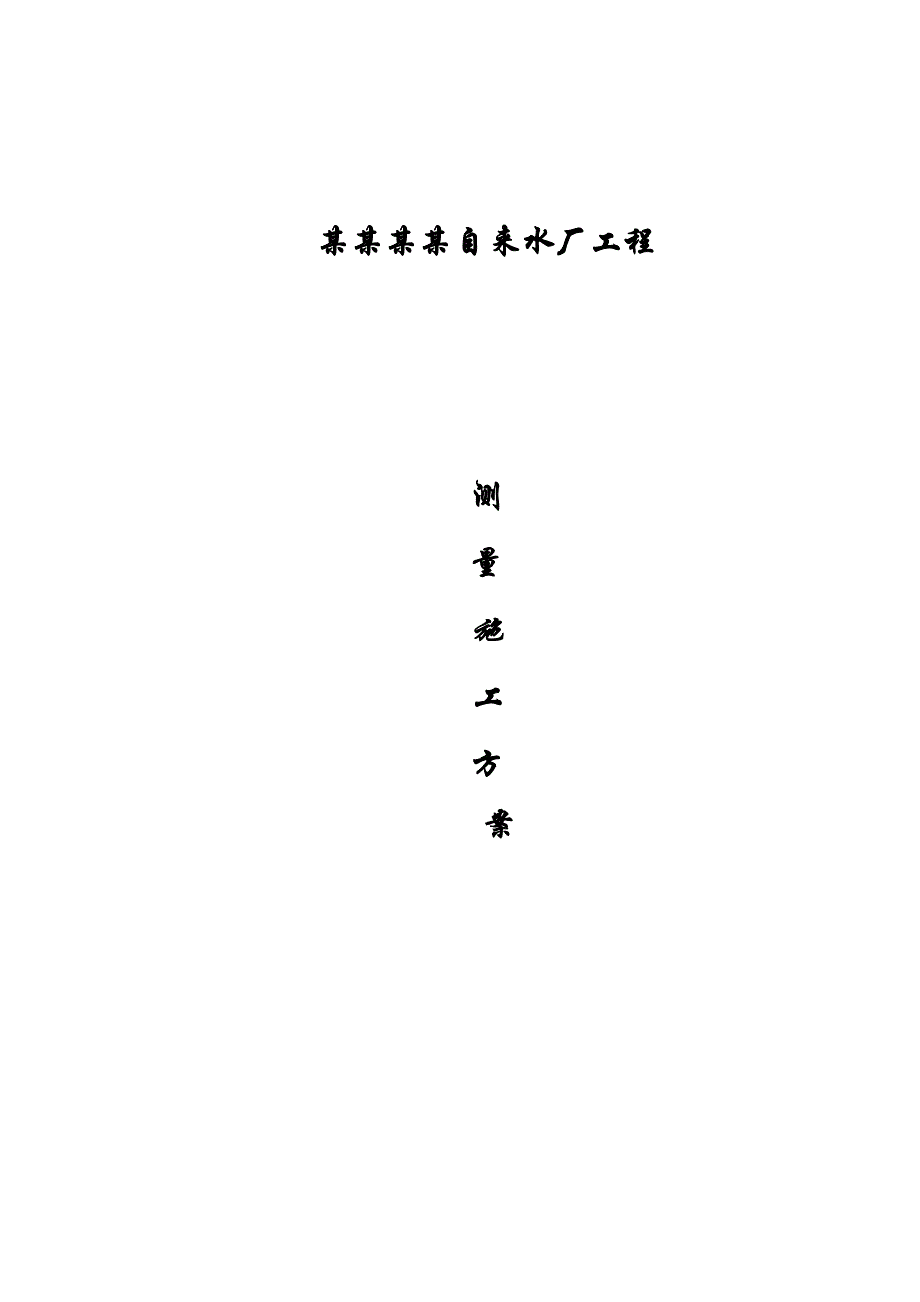

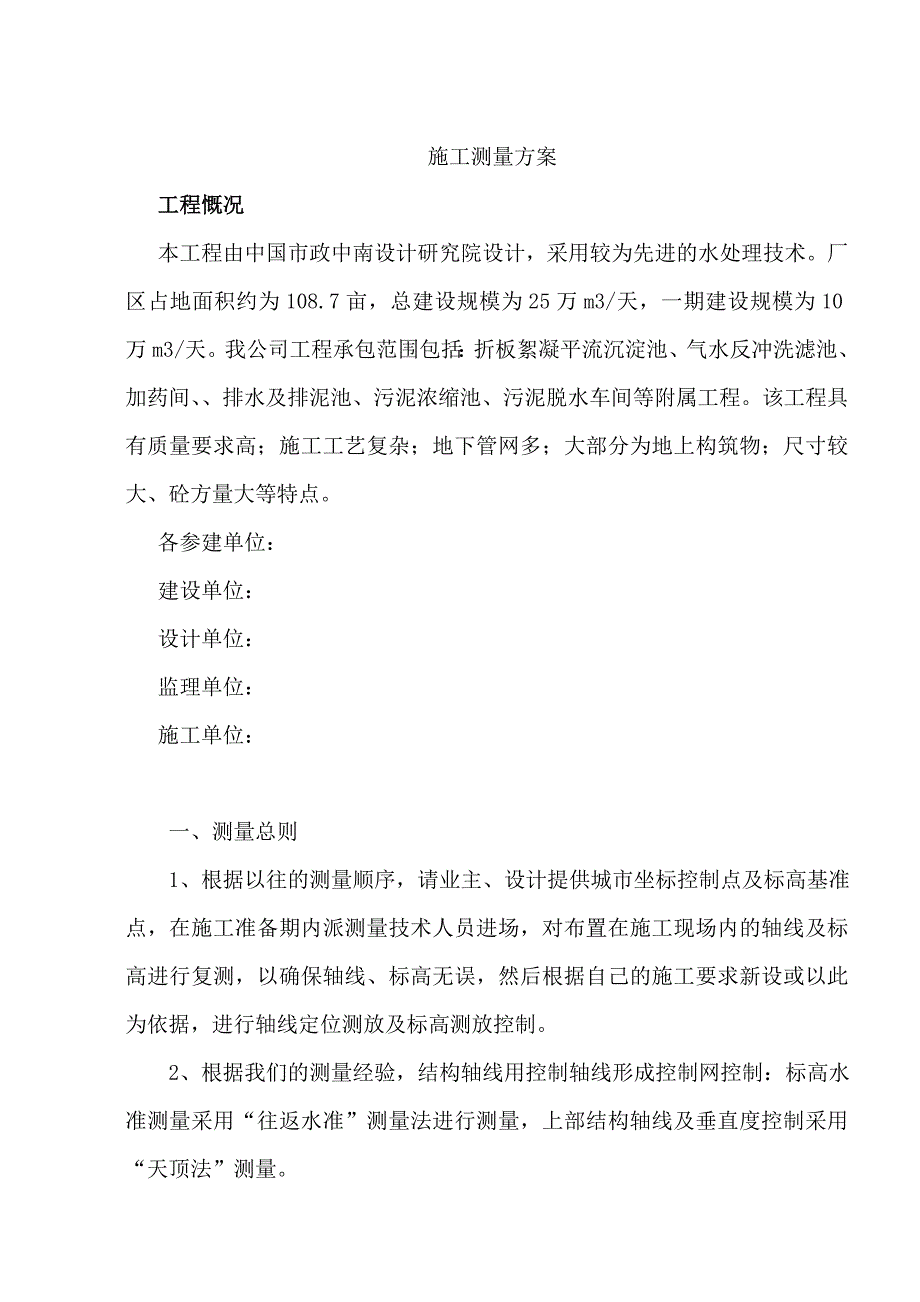

1、某某某某自来水厂工程测量施工方案 施工测量方案 工程慨况本工程由中国市政中南设计研究院设计，采用较为先进的水处理技术。厂区占地面积约为108.7亩，总建设规模为25万m3/天，一期建设规模为10万m3/天。我公司工程承包范围包括：折板絮凝平流沉淀池、气水反冲洗滤池、加药间、排水及排泥池、污泥浓缩池、污泥脱水车间等附属工程。该工程具有质量要求高；施工工艺复杂；地下管网多；大部分为地上构筑物；尺寸较大、砼方量大等特点。各参建单位：建设单位：设计单位：监理单位：施工单位：一、测量总则 1、根据以往的测量顺序，请业主、设计提供城市坐标控制点及标高基准点，在施工准备期内派测量技术人员进场，对布置在施工现

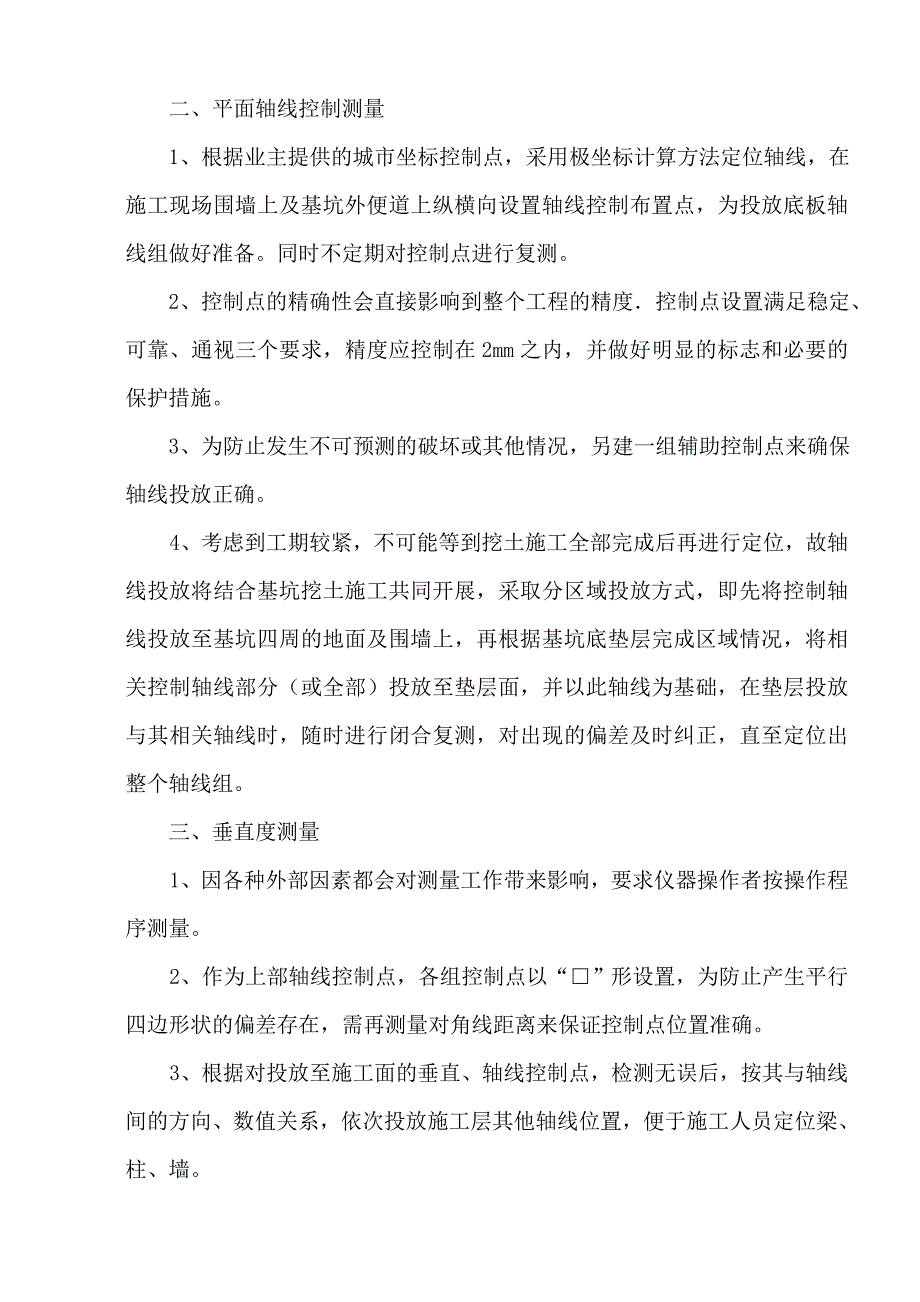

2、场内的轴线及标高进行复测，以确保轴线、标高无误，然后根据自己的施工要求新设或以此为依据，进行轴线定位测放及标高测放控制。 2、根据我们的测量经验，结构轴线用控制轴线形成控制网控制：标高水准测量采用“往返水准”测量法进行测量，上部结构轴线及垂直度控制采用“天顶法”测量。二、平面轴线控制测量 1、根据业主提供的城市坐标控制点，采用极坐标计算方法定位轴线，在施工现场围墙上及基坑外便道上纵横向设置轴线控制布置点，为投放底板轴线组做好准备。同时不定期对控制点进行复测。 2、控制点的精确性会直接影响到整个工程的精度控制点设置满足稳定、可靠、通视三个要求，精度应控制在2mm之内，并做好明显的标志和必要的保护
3、措施。 3、为防止发生不可预测的破坏或其他情况，另建一组辅助控制点来确保轴线投放正确。4、考虑到工期较紧，不可能等到挖土施工全部完成后再进行定位，故轴线投放将结合基坑挖土施工共同开展，采取分区域投放方式，即先将控制轴线投放至基坑四周的地面及围墙上，再根据基坑底垫层完成区域情况，将相关控制轴线部分（或全部）投放至垫层面，并以此轴线为基础，在垫层投放与其相关轴线时，随时进行闭合复测，对出现的偏差及时纠正，直至定位出整个轴线组。三、垂直度测量1、因各种外部因素都会对测量工作带来影响，要求仪器操作者按操作程序测量。2、作为上部轴线控制点，各组控制点以“”形设置，为防止产生平行四边形状的偏差存在，需再测
4、量对角线距离来保证控制点位置准确。3、根据对投放至施工面的垂直、轴线控制点，检测无误后，按其与轴线间的方向、数值关系，依次投放施工层其他轴线位置，便于施工人员定位梁、柱、墙。4、为防止高层坠物对测量人员及仪器的伤害，在控制基准点上方搭设防护装置。5、由于混凝土的收缩徐变，会使基准控制点之间产生相对位移，相互之间距离会缩短。因此，要定期校核纠正。6、项目部采用的测量方法，无论从仪器还是外界环境等因素考虑均能满足一次投放的要求，保证规范要求之精度，故控制点不做二次转移。四、水准控制测量1、将业主提供的标高基准点采用往返闭合水准测量引测至施工现场易显眼且不受影响处，在现场设置的临时水准点不得少于4个
5、，每个水准点要定期相互校核，以保证水准点的准确性。2、现场测设的各水准点，跟业主提供的基准水准点闭合精度应控制在12以内，L为水准线路长度（km）。在现场设置的临时水准点采用圆头铆钉焊上脚铁板后，混凝土浇筑保护。见下图：现场座标桩及BM点设置详图3、地下结构高程控制，在基坑边寻找一处可垂直传递高程的地方，在托尺上下面架设一台水准仪将托尺上的高程传递至施工面上。地下部分水准高程控制详见示意图。 水准点高程传递示意图4、高空结构水准点传递，先将水准点测引至建筑物墙处，用钢卷尺引测至建筑物施工面，再用水准仪传递至各施工部位。五、沉降观测测量1、地下结构沉降测量 (1)根据设计图纸或施工规范要求设置沉
6、降观测点，进行沉降观测，用精密水准仪采用往返测回法测量相对标高，得出沉降量，提交有关部门作为施工控制的参考。（2）在结构施工时同时设置沉降观测点，具体设置位置按设计及施工规范要求布置，并做好保护措施。在结构出正负零以后，即进行沉降观测点的设置，并用精密水准仪采用往返水准以不少于3次的测量来定其初值。(3)结构施工阶段每增加一次荷载即观测一次，结构施工完以后根据需要测量沉降量，并做好记录。六、测量仪器选用及要求名 称数 量用 途全站仪1座标点、角度、轴线测量精密水准仪1沉降测量水准仪3标高测量5m塔尺3标高测量50m钢卷尺3垂直、水平距离测量线锤3垂直测量上述仪器均需经专业计量单位、技术监督局检
7、测合格，且在有效期限方可使用；使用过程中，加强对仪器的常用指标检查，一旦偏差超过允许范围，及时送校正保证精度。七、测量精度主要保证措施1、全站仪工作状态应满足竖盘竖直，水平度盘水平，望远镜上下转动时，视准轴形成一面必须是一个竖直平面。2、水准仪工作状态应满足水准管轴平行于视准轴。3、控制轴线前、后视点计算时，注意数值及角度的取值，计算步骤均仔细。测量采用三测回，测角误差控制在10，测距要往返测量，取平均值。4、操作各种仪器时，均需按规按步进行，不可操之过急，发生差错测量值均应立表，并有专职技术人员计算、复核。5、使用钢卷尺操作前进行钢尺鉴定误差、温度测定误差的修正，消除定线误差、钢尺倾斜误差、挂力不均匀误差、钢尺对准误差、数误差等。6、轴线之间的偏差在2mm。层高垂直误差在2mm。
