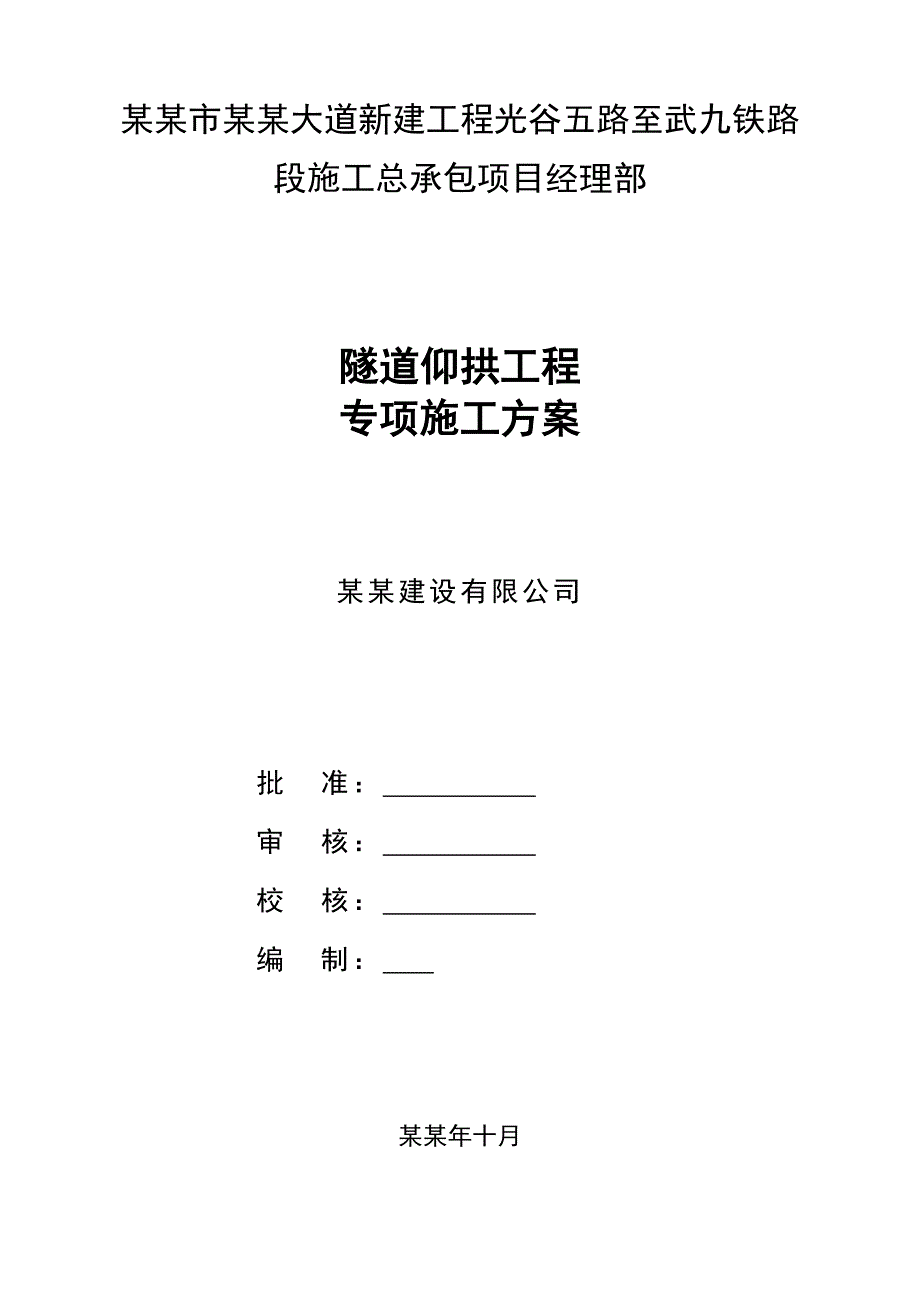

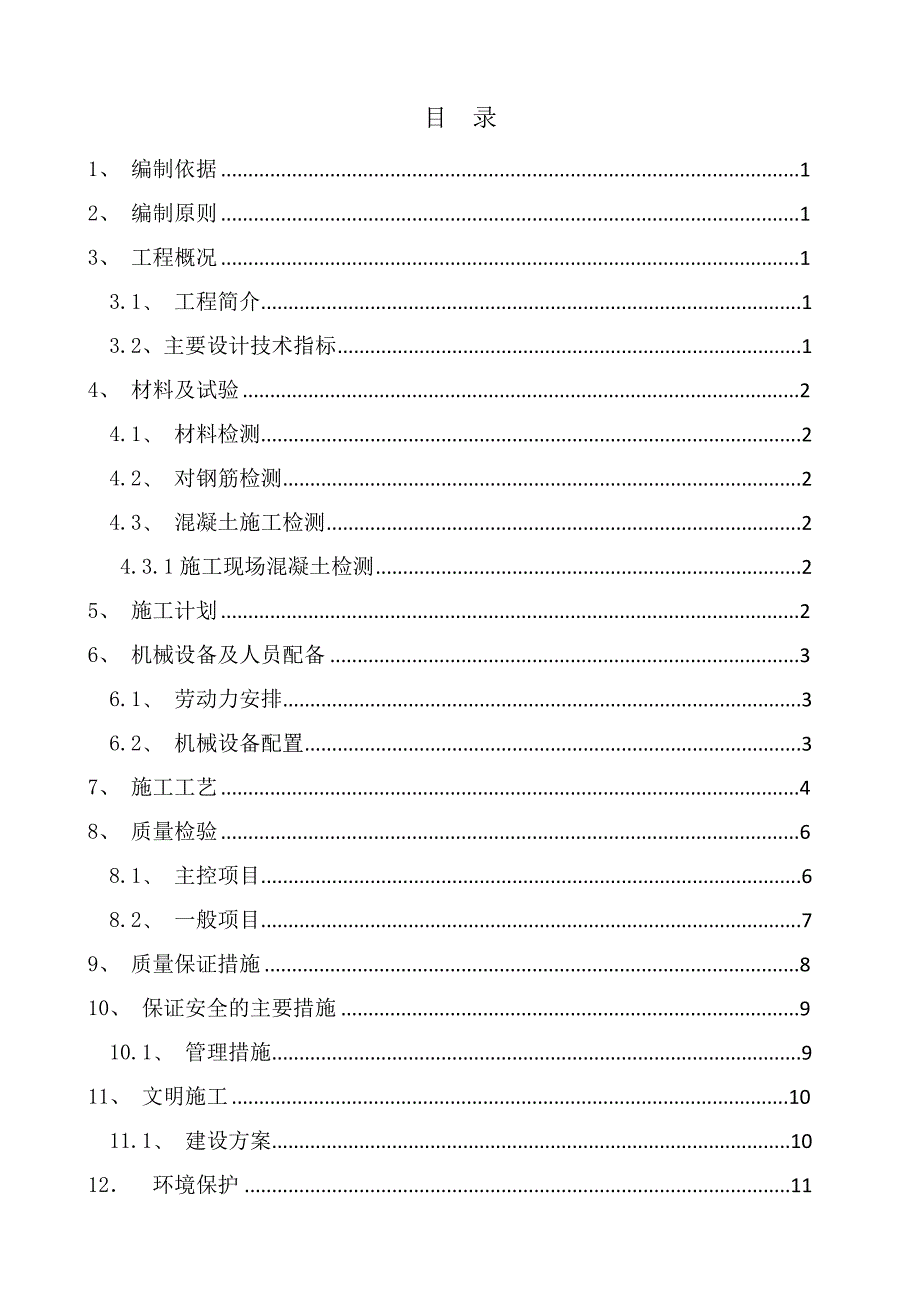

1、某某市某某大道新建工程光谷五路至武九铁路段施工总承包项目经理部隧道仰拱工程专项施工方案某某建设有限公司批 准： 审 核： 校 核： 编 制： 某某年十月目 录1、 编制依据12、 编制原则13、 工程概况13.1、 工程简介13.2、主要设计技术指标14、 材料及试验24.1、 材料检测24.2、 对钢筋检测24.3、 混凝土施工检测24.3.1施工现场混凝土检测25、 施工计划26、 机械设备及人员配备36.1、 劳动力安排36.2、 机械设备配置37、 施工工艺48、 质量检验68.1、 主控项目68.2、 一般项目79、 质量保证措施810、 保证安全的主要措施910.1、 管理措施91

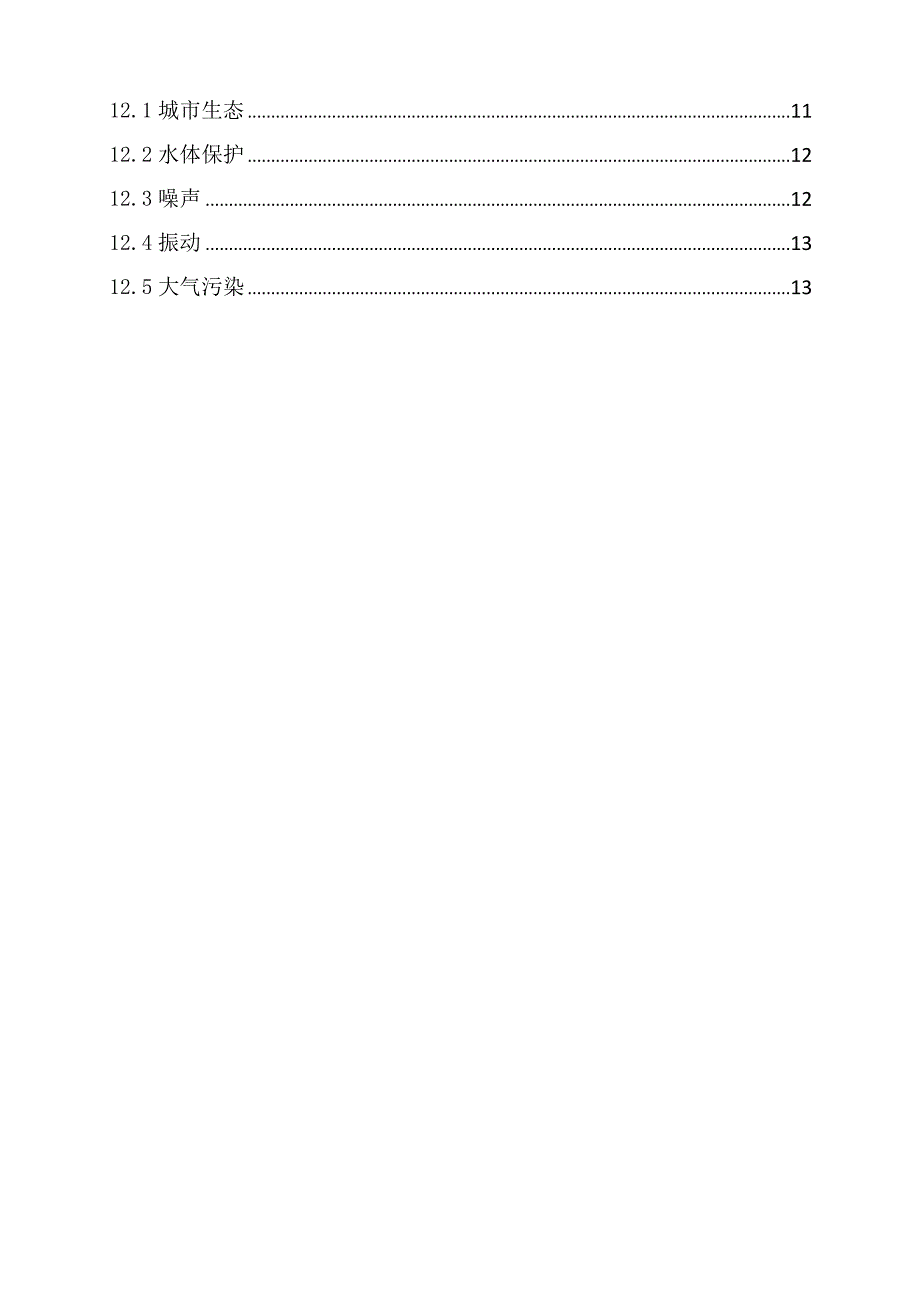

2、1、 文明施工1011.1、 建设方案1012环境保护1112.1城市生态1112.2水体保护1212.3噪声1212.4振动1312.5大气污染131、 编制依据某某市某某大道新建工程光谷五路至武九铁路隧道施工设计图纸;公路工程技术标准（JTG B01-2003）公路隧道设计规范 （JTG D70-2004）；公路隧道施工技术细则 （JTG/T F60-2009）；公路工程质量检验评定标准 （JTG/T F80/1-2004）2、 编制原则公路隧道仰拱施工方案根据各隧道的设计图纸、洞内围岩级别，选择适宜的方法进行施工；采用新技术、新设备、新方案，做到适用性和先进性相结合，进行技术经济方案的比
3、选，选择最优方案施工；提高施工机械化水平，提高劳动生产率，加快施工进度，确保工程质量。总结经验教训，不断的提高隧道工程仰拱施工质量，为隧道工程施工安全保驾护航。仰拱施工方案除应符合公路隧道施工技术细则外，尚应符合环境保护和劳动卫生有关法律、法规的要求。3、 工程概况3.1、 工程简介工程某某大道东湖高新段自光谷五路至武九铁路（K-1+720K3+920），长约4200米，全线包含宝盖山隧道（582米）；长山隧道（东线长406米、西线长463米）。宝盖山隧道K1+237-K1+304段处于浅埋层段，地表分布较薄的粉质粘土夹碎石层，其下为中-微风化石英砂岩夹泥层；长山隧道左线隧道洞身K3+100-
4、K3+125段及右线K3+165-K3+195段均位于溶洞中，围岩级别为VI级，溶洞充填不均，结构稳定性差，整体性差，围岩极易坍塌变形；隧道的其余地段地基稳定，地势较平坦，排水条件良好，地质较简单。3.2、主要设计技术指标公路等级：一级；正线数目：双线；隧道设计行车速度：80km/h；隧道建筑限界：隧道内行车道为单向三车道，净高5.0m。汽车荷载等级：公路I级。4、 材料及试验4.1、 材料检测1)对所有购进钢材和商购混凝土的出厂合格证和说明书进行验收，并登记记录。2)对有合格证的原材料进行复验，复验合格的原材料才能使用。3)经复验不合格的原材料，书面通知物资部门做出标记，隔离存放防止误用，并
5、作退货处理。4.2、 对钢筋检测按规定对钢筋取样进行抗拉和冷弯试验，及时出具报告。4.3、 混凝土施工检测4.3.1施工现场混凝土检测1）在混凝土施工时，实行全过程检测。2) 检测混凝土塌落度，每班不少于5次。3) 检查混凝土在运送过程中是否离析，如发生离析现象，应重新拌制。4) 记录混凝土运到时间等，并与预拌混凝土站取得联系，防止使用超过初凝时间的砼。5) 指导作业班组进行混凝土作业。6) 现场试块的强度试验报告要与混凝土站同批试块的试验报告相一致，否则要查明原因。5、 施工计划隧道仰拱专项方案为通用性施工方案，施工计划应根椐各隧道总体计划确定此项工程具体施工计划。6、 机械设备及人员配备6
6、.1、 劳动力安排每个隧道施工队伍管理人员1人，负责全队的现场管理、技术管理及日常事务，下设4个工班，施工高峰期可适当增加劳动力。注：下表所提供劳动为每个隧道单洞开挖施工所需劳动力，如进行两侧两时开挖还需增加一半的机械设备和人员，隧道仰拱施工所需人员和机械均在下表中列出，机械型号各个隧道各有不同。劳动力安排表序号工班名称劳动力安排承担任务1风水电保障工2负责洞内外水电的保障维修与检查、洞内排水工作2钢筋安装工班10铺设钢筋、安装排水管、喷射砼工作3混凝土浇筑工班10模板定位，混凝土浇筑、混凝土养护3测量工班3负责仰拱坐标和高程的测量工作4钢筋加工工 班10负责钢筋构件的加工5安全员1负责洞内外
7、安全6管理人员1负责全队的现场管理合计376.2、 机械设备配置机械设备配套从隧道工程特点出发，本着既要与施工方法相匹配，又能满足施工需要的原则，结合质量工期要求，做到既先进，又经济，合理配备。同时，还充分考虑设备的完好率和出勤率，拟投入本标段每座隧道仰拱施工的主要机械设备见下表。每座隧道仰拱施工机械设备配置表序号设备名称规格型号单位数量1砼输送泵HBT60台22砼振动棒插入式台83潜水泵200QJ20-120台14电动空压机4L-20/8台35砼运输翻斗车FD2.0台36发电机120kw台17、 施工工艺仰拱施工工艺流程见图7-1“仰拱施工工艺流程图”。1) 仰拱施工分段开挖，整体浇筑砼。隧
8、道仰拱采取先行并且全幅一次完成浇注的施工方法，严禁半幅施工，以起到早闭合，防塌方的作用，并能够营造良好的施工环境。为保证整体工期要求、仰拱、填充混凝土施工质量，避免施工运输对混凝土造成破坏，减少仰拱对施工进度的影响，降低施工干扰，开挖和浇注混凝土时利用仰拱栈桥(见图7-2“仰拱栈桥立面示意图”)保证运碴车辆和其它车辆的通行。填充混凝土在仰拱混凝土达到一定强度后整幅灌注。图7-1 仰拱施工工艺流程图测 量栈桥定位清浮碴隐蔽检查抽排水接缝处理浇筑砼砼生产、运输设置槽形挡头模砼振捣砼养护图7-2 仰拱栈桥立面示意图2) 施作仰拱混凝土时必须将基底清理干净，并且注意及时排水。支立仰拱模板，排干积水，绑
9、扎钢筋，保护层采用PVC垫块保证，经监理工程师验收合格后浇注混凝土。混凝土在拌和站集中拌制，混凝土运输车运入，泵送入模，振捣器振捣密实。3) 填充必须在仰拱砼达到强度后进行，支立侧模，一次浇注到位。8、 质量检验8.1、 主控项目1) 混凝土强度等级必须符合设计要求，混凝土强度试件应在混凝土的浇筑地点随机抽样制作。试件的取样与留置必须符合下列规定：（1） 每拌制100盘且不超过100 m3的同一配合比混凝土，取样不得少于一次；（2） 每工作班拌制的同一配合比混凝土不足100盘时，取样不得少于一次；（3） 每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定。检验数量：
10、施工单位全部检查。监理单位见证取样检测或平行检验的次数分别为施工单位检查次数的20%和10%，但至少一次。检验方法：施工单位进行混凝土抗压强度试验。监理单位检查混凝土强度试验报告，见证取样检测或平行检验。2) 仰拱厚度及各部尺寸应符合设计要求。检验数量：施工单位每一灌筑段检查一个断面，监理单位见证检查。 检验方法：查对设计图、观察、尺量。3) 仰拱拱座与边墙及水沟连接面结合应符合设计。检验数量：施工单位每一灌筑段检查一次，监理单位见证检查。 检验方法：查对施工记录，观察4) 施作仰拱混凝土前应清除隧底虚碴、杂物和积水，超挖部分应采用同级混凝土回填。检验数量：施工单位、监理单位全部检查。 检验方
11、法：施工单位现场观察检查。监理单位旁站监理。5) 施工缝、变形缝的位置和处理应符合设计和施工技术方案的要求。检验数量：施工单位、监理单位全部检查。 检验方法：观察和尺量。6) 混凝土的运输、浇筑及间歇的全部时间不应超过混凝土的初凝时间。同一施工段的混凝土应连续浇筑。检查数量：施工单位、监理单位全部检查。 检查方法：观察。7) 混凝土浇筑完毕后，应按施工技术方案及时采取有效的养护措施，并应符合下列规定：（1） 应在浇筑完毕后的12 h以内对混凝土加以覆盖并保湿养护。（2） 混凝土浇水养护的时间：对采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥拌制的混凝土，不得少于7 d；对掺用缓凝型外加剂或有抗
12、渗等要求的混凝土，不得少于14 d。（3） 浇水次数应能保持混凝土处于湿润状态；混凝土养护用水应与拌合用水相同。（4） 采用塑料布覆盖养护的混凝土，其敞露的全部表面应覆盖严密，并应保持塑料布内有凝结水。（5） 混凝土强度达到1.2 MPa前，不得在其上踩踏或安装模板及支架。（6） 当日平均气温低于5时，不得浇水。检验数量：施工单位、监理单位全部检查。 检验方法：观察。8.2、 一般项目1) 混凝土拌制前，应测定砂、石含水率，并根据测试结果和理论配合比调整材料用量，提出施工配合比。检验数量：施工单位每工作班不应少于一次。 检验方法：砂、石含水率测试。2) 预留泄水孔槽位置、数量应符合设计要求。检
13、验数量：施工单位全部检查。 检验方法：观察、尺量和计数检查。3) 仰拱表面应平顺，确保水流畅通。检验数量：施工单位全部检查。 检验方法：观察。4) 检验方法： 观察。仰拱应及时施作，与开挖面的距离不得超过3倍衬砌浇筑段的距离。检验数量：施工单位每一灌筑段检查一次。 检验方法：观察，尺量。5) 仰拱高程允许偏差模筑混凝土为15 mm，喷射混凝土为20 mm；表面平整度允许偏差模筑混凝土为20 mm，喷射混凝土为50 mm。检验数量：施工单位每一灌筑段检查一个断面。 检验方法：水准测量、靠尺和塞尺测量。9、 质量保证措施1）严格执行合同规定的施工验收规范，建立和健全各级质量检查制度。工程开工前组织
14、全体员工学习有关技术标准、质量标准，预先向参与施工的人员进行施工工艺过程的技术交底、说明工艺质量要求以及技术规程，同时加强质量意识教育、树立高度的质量意识，确保工程的施工质量。2）编制质量计划，并严格贯彻执行。3）施工前做好导线复测和施工放线工作，认真阅读图纸，做好逐级技术交底工作。吃透设计意图，认真审查施工图设计及说明，绘制分部分项工程施工草图，严格照图纸施工、按规范执行，不出差错。4）钢筋架立前应预先熟悉图纸，有关技术人员应进行专门交底。钢筋架立时应按钢筋材料表核对配料和料牌，检查钢筋规格是否齐全准确，形状、数量是否与图纸相符。钢筋架立结束后应清理现场，检查是否存在遗漏钢筋。5）按设计要求的保护层厚度预制砂浆垫块，竖向钢筋可采预埋有铁丝的砂浆垫块。混凝土浇筑前应再次检查是否有垫块脱落的现象并及时纠正发现的问题，以确保钢筋保护层符合设计要求。6）选择焊接工艺性能良好的焊机，正确选择焊接电流。焊接时应将焊接区域内的脏物清除干净，多声能施焊时，应层层清除溶渣。7）发现箍筋松绑的应及时重新安装绑扎，不得使用锤子敲击，以免骨架其他部位变形或松扣。8）根据构件配筋情况，预先算好箍筋实际分布间距，作为绑扎钢筋骨架时的依据。9）注意浇筑操作，尽量不碰撞钢筋，浇筑
