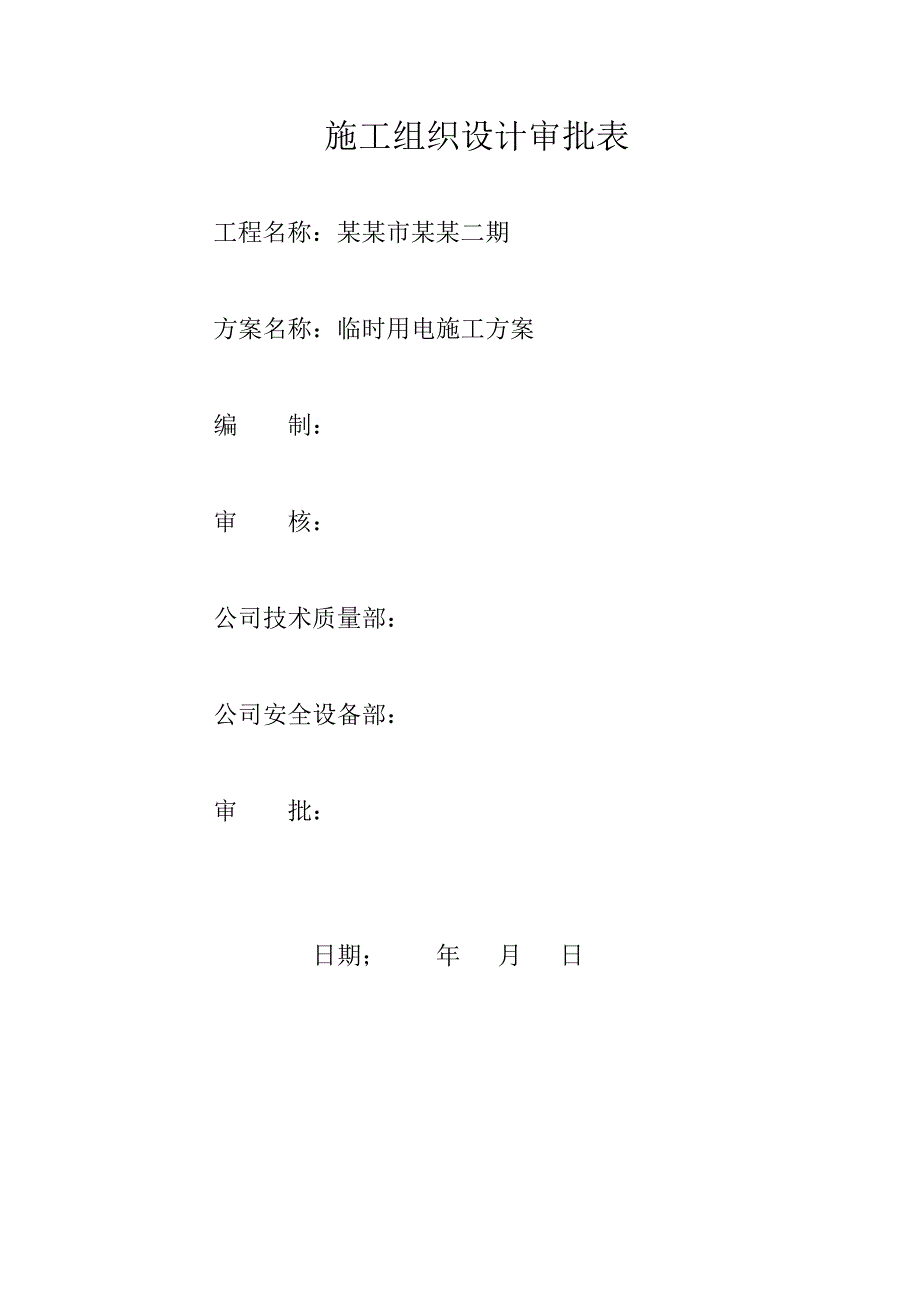

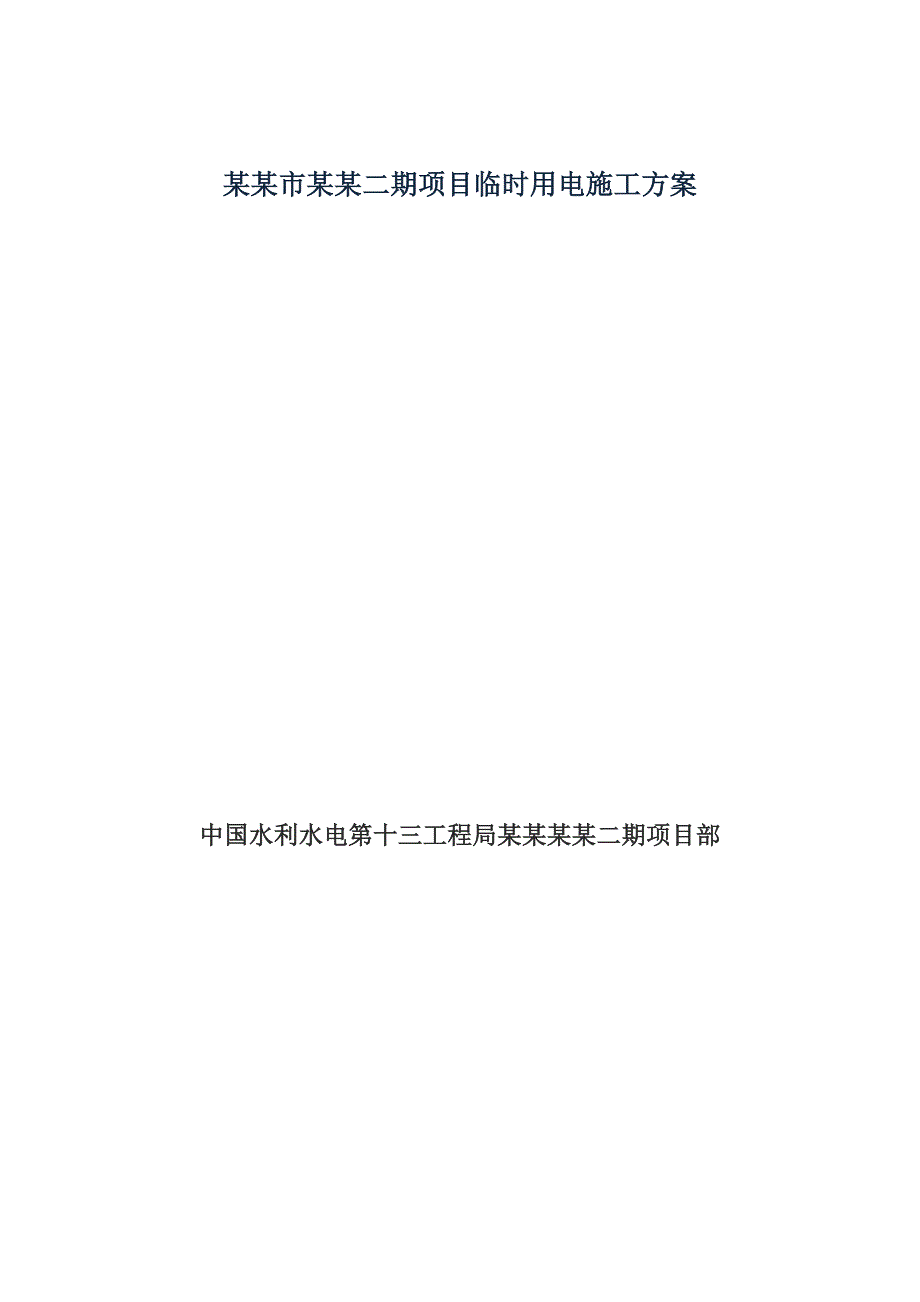

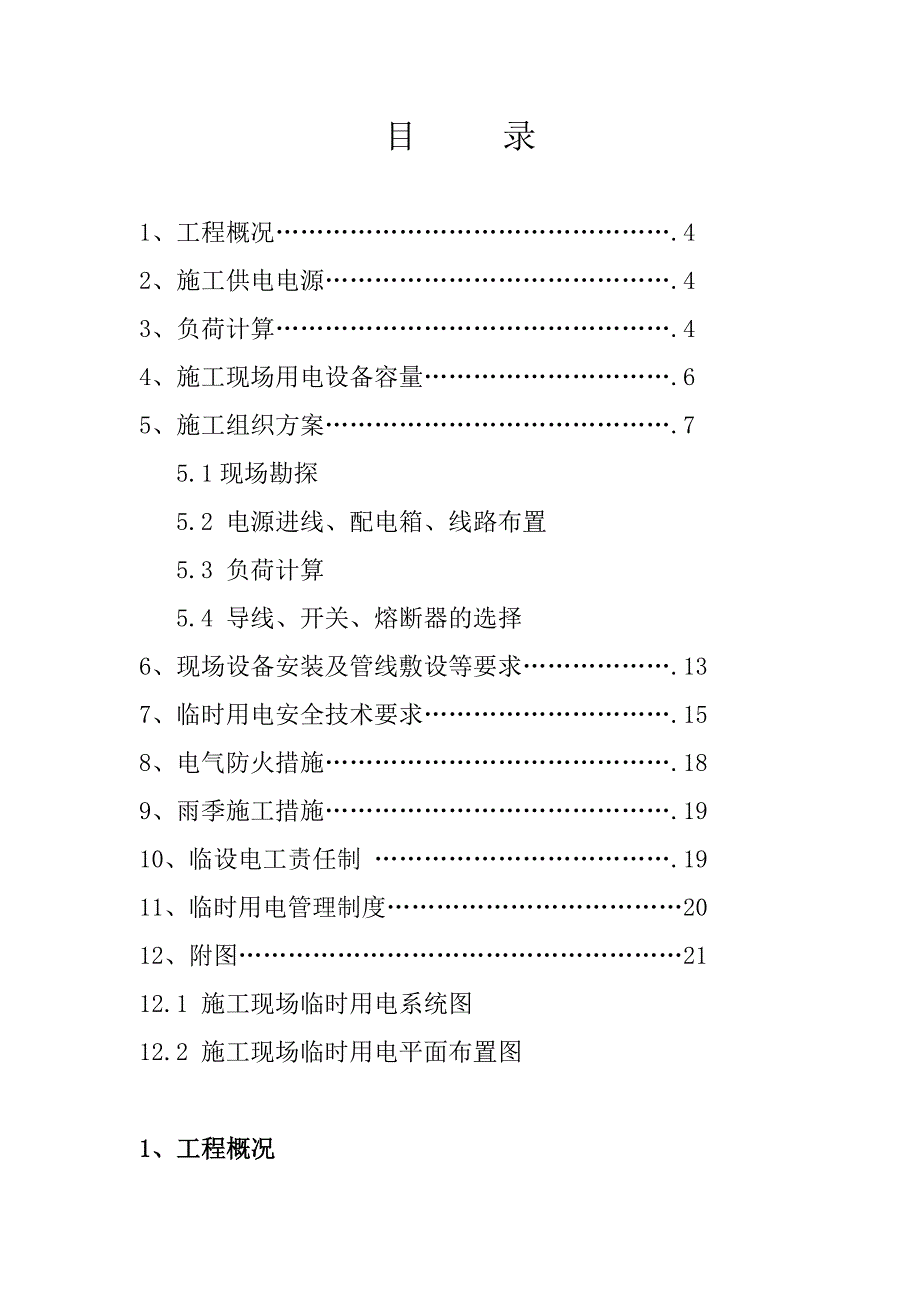

1、某某市某某二期项目临时用电施工方案中国水利水电第十三工程局某某某某二期项目部施工组织设计审批表工程名称：某某市某某二期 方案名称：临时用电施工方案 编 制：审 核：公司技术质量部：公司安全设备部：审 批：日期； 年 月 日目 录1、工程概况.42、施工供电电源.43、负荷计算.44、施工现场用电设备容量.65、施工组织方案.75.1现场勘探5.2 电源进线、配电箱、线路布置5.3 负荷计算5.4 导线、开关、熔断器的选择6、现场设备安装及管线敷设等要求.137、临时用电安全技术要求.158、电气防火措施.189、雨季施工措施.1910、临设电工责任制 .1911、临时用电管理制度2012、附图
2、2112.1 施工现场临时用电系统图12.2 施工现场临时用电平面布置图1、工程概况 1.某某二期工程由中国水电建设集团房地产(某某)有限公司负责开发，该项目位于某某市江岸区兴业路与建设大道延长线交汇处， 分为A-C三个地块，本项目为其中A地块。该项目由9栋高层住宅楼、1栋5层商业中心、1栋三层幼儿园及1层地下室组成。居住总户数为1372户，住宅楼层数为31层、32层、33层、34层，总建筑面积.57m，其中住宅建筑面积.12m，商业及配套用房建筑面积15596.31m，幼儿园建筑面积1933.14m，地下室建筑面积32047m。2、施工供电电源 本工程属380V/220V低压配电系统，由建设
3、单位在施工现场南大门右侧提供配电容量为1000KVA的变压器，办公及生活区用电与施工现场共用一台变压器。按TN-S系统成树干式、放射式混合供电，分别供于各一级总配电柜，经二级配电箱供电给各三级配电箱，供给施工现场及办公生活区用电设备及照明。3、 负荷计算1）根据新建工程的施工组织设计，施工进度计划安排，施工总体规划平面图和施工单位进场机械设备情况，现场拟定所用机械设备，临时用电的平面布置，配电设施及三级配电保护措施进行现场总体部署。2）动力负荷：主要有定点加工场地机械、移动机械、临时性投入部分机械，及现场垂直运输的吊装机械等。3）照明负荷：照明负荷为施工照明和生活照明等功率，施工照明主要有现场
4、镝灯照明，场地照明，楼梯照明，加工场地照明等，生活照明主要是职办公室、宿舍、食堂用电等。4）备用负荷：主要是设备的临时性、突发性，通常为上述计算负荷的10%左右。5）电源进线及线路布置；a工地采用380V/220V低压供电系统，整个施工现场按三级配电三级保护措施布置，箱内注明开关回路及所供用电设备的名称。b所有配电箱应由专人（持证）负责操作，维护检修，以保证用电的安全性，可靠性，杜绝触电事故的发生。c配电箱电源由现场甲方提供的箱式变配电室引出，按TN-S系统覆盖整个施工现场，做到工作零线和保护线严格分开的原则进行布线，并在总配电柜（箱）处加做重复接地，其接地电阻1。d施工现场中使用的配电箱，安
5、装高度箱底距地0.81.2m。手持电动工具电源采用移动箱，所有配电箱的进出线一律按下出线（及箱底出线）。现场用的电源线，全部采用双重绝缘的橡套软电缆，用电器具采用三级漏电保护措施，漏电保护器应设分级、分段的保护措施，实行一机一闸一漏保（开关保护措施）。同时，配电箱应具备箱门完好无损，及防雨，防砸措施，箱内接压线应做到捆绑牢固，横平竖直，整齐美观，内无杂物，箱内器件，配件齐全。e按照二级配电箱到三级配电箱的距离30m，开关箱到设备不得大于3米的原则，在设备较为集中的地方设置分配箱，开关箱应在设备附近设置。从总配电箱到二级配电箱，从二级配电箱到开关箱，从开关箱到各用电设备的线路走向都应符合安全，可
6、靠，经济的原则进行布置。4施工现场用电设备总容量a现场机械用电量汇总见下表：某某二期施工现场用电量汇总表序号设备名称设 备型号单位数量铭牌功率KW、KVA系数KX余弦Cos正切tg计算负荷P30Q301塔式起重机台5550.60.71.73265.98460.1452外用电梯台5440.60.71.73212.784368.1163对焊机台21000.350.71.0239.49440.28394电渣压力焊机台12250.350.71.0259.24160.42585电焊机台1050.50.71.3326.066634.66866钢筋弯曲机台830.650.651.1715.618.2527钢
7、筋切断机台62.20.650.651.178.5810.03868钢筋调直机台35.30.650.651.1710.33512.0929无齿锯台61.50.60.651.175.46.31810螺纹套丝机台63.20.650.651.1712.4814.601611电锯台640.450.61.3310.814.36412电铇台630.450.61.338.110.77313高层供水加压泵台1170.60.651.1710.211.93414打夯机台61.50.50.61.334.55.98515振捣棒台161.50.50.61.331215.9616临时抽水水泵台122.20.40.651.1
8、710.5612.355217搅拌机台65.50.750.80.7524.7518.562518新型节能镝灯套1620.60.61.3319.225.53619低压照明组8100.50.61.334053.220碘钨灯（移动式照明）个30110.61.333039.921木工后台（加工棚固定照明）220.50.61.3322.6622钢筋后台（加工棚固定照明）280.50.61.33810.6423办公区用电1140.10.60.81.3384.06111.824生活区用电13390.60.81.33203.4270.52225小 计1123.531629.126合 计 （同时系数Kp=0.5
9、）561.765814.5727变压器容量（KVA)S30=(P302+Q302)（应选1000KVA的变压器）989.49728额定电流(A)I30=S30/(3)*UN1503注:需要提供3个600A电源接驳口b临时用电计算.同时使用系数KP=0.50.计算有功负荷P301123.53*0.5=561.765（KW）.计算无功负荷Q301629.10*0.5=814.57（KW）.视在功率S30P30 2+Q302=989.497（KVA）.计算电流I30S30/（3）*UN=1503（A）5、施工组织方案5.1、现场勘探 根据新建工程的施工组织设计，施工进度计划安排，施工总体规划平面图和施工单位进场机械设备情况，现场拟定所用机械设备临时用电的平面布置，按配电设施和三级配电层次进行现场总体部署。5.2供电方式4.2.1.施工用电考虑“临时性”和“流动性”的特点，配电网采用放射式和树干式结合。总配电箱的设置兼顾接近负荷中心和电源进线以及不影响施工作业等因素。二级分配电箱要接近用电设备，且便于操作和管理。干线和分干线根据现场实际情况采用电缆埋地敷设。5.2.2.施工现场供电系统采用TN-S制式，即三相五线制。电缆采用埋地敷设时，电缆沟深度为0.8m，并在电缆上下各铺100mm厚细沙后覆盖砖等硬质保护
