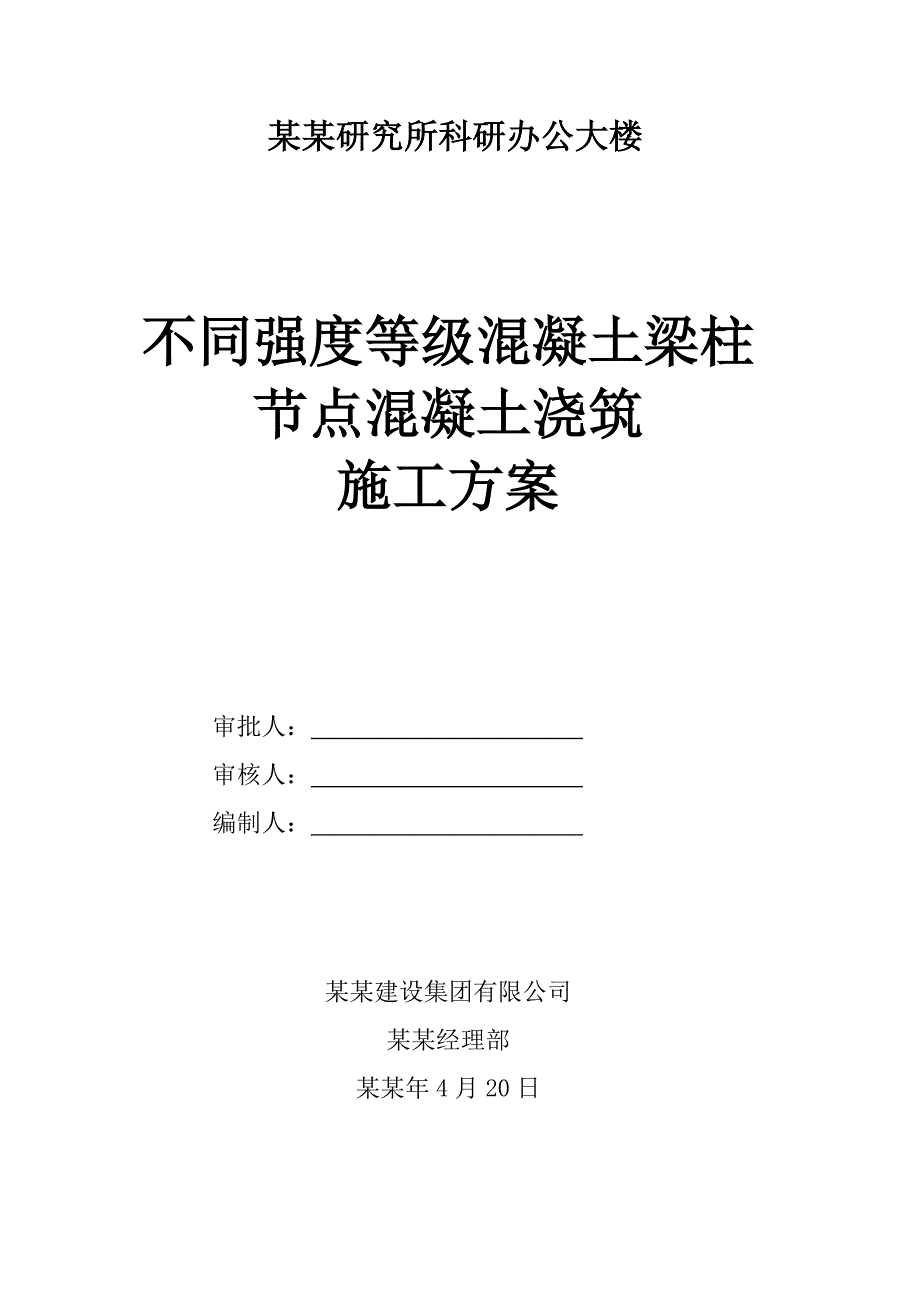

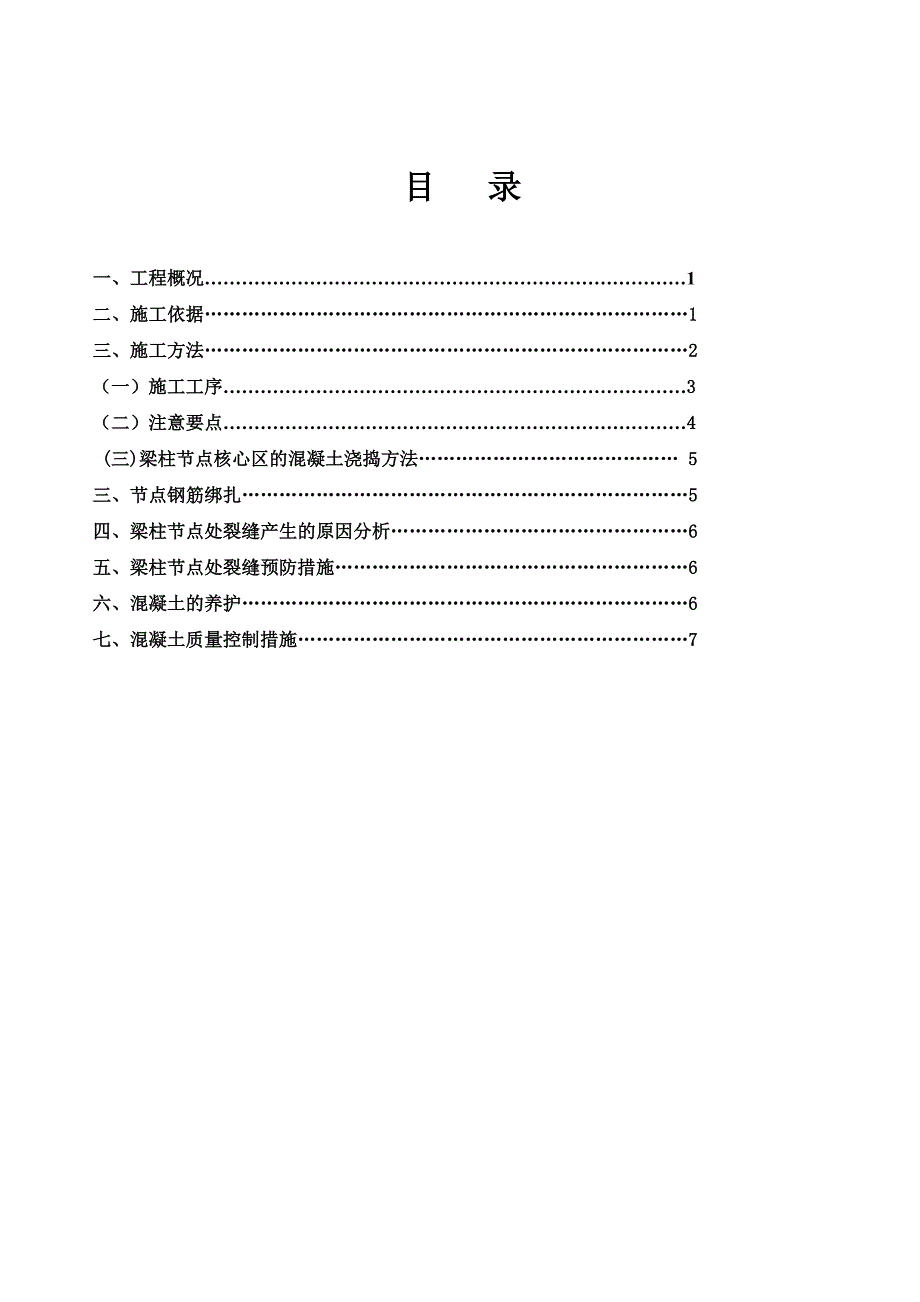

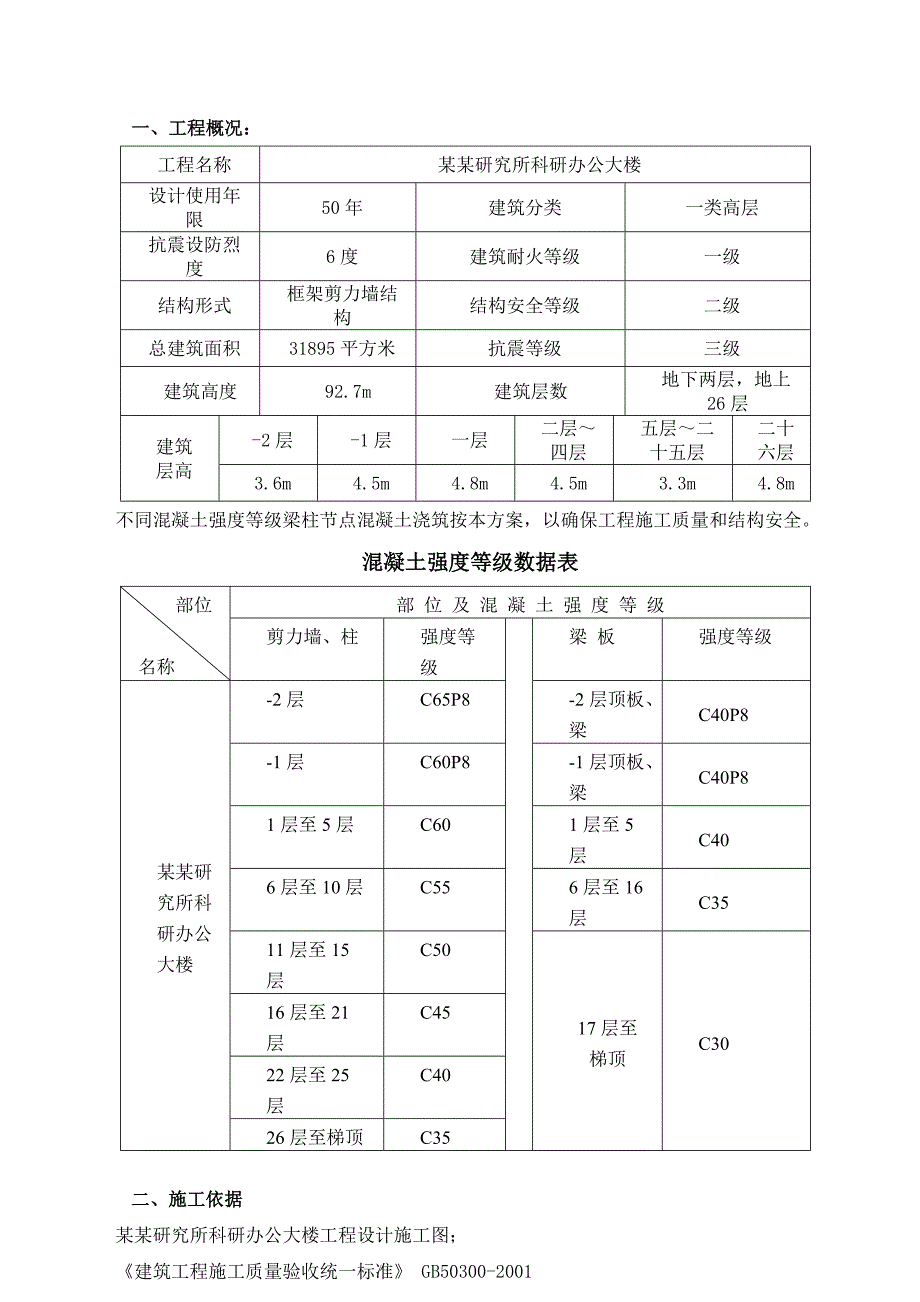

1、某某研究所科研办公大楼不同强度等级混凝土梁柱节点混凝土浇筑施工方案审批人： 审核人： 编制人： 某某建设集团有限公司某某经理部某某年4月20日目 录一、工程概况1二、施工依据1三、施工方法2（一）施工工序3（二）注意要点4(三)梁柱节点核心区的混凝土浇捣方法 5三、节点钢筋绑扎5四、梁柱节点处裂缝产生的原因分析6五、梁柱节点处裂缝预防措施6六、混凝土的养护6七、混凝土质量控制措施7一、工程概况：工程名称某某研究所科研办公大楼设计使用年限50年建筑分类一类高层抗震设防烈度6度建筑耐火等级一级结构形式框架剪力墙结构结构安全等级二级总建筑面积31895平方米抗震等级三级建筑高度92.7m建筑层数地下
2、两层，地上26层建筑层高-2层-1层一层二层四层五层二十五层二十六层3.6m4.5m4.8m4.5m3.3m4.8m不同混凝土强度等级梁柱节点混凝土浇筑按本方案，以确保工程施工质量和结构安全。混凝土强度等级数据表 部位名称部 位 及 混 凝 土 强 度 等 级剪力墙、柱强度等级梁 板强度等级某某研究所科研办公大楼-2层C65P8-2层顶板、梁C40P8-1层C60P8-1层顶板、梁C40P81层至5层C601层至5层C406层至10层C556层至16层C3511层至15层C5017层至梯顶C3016层至21层C4522层至25层C4026层至梯顶C35二、施工依据某某研究所科研办公大楼工程设计
3、施工图； 建筑工程施工质量验收统一标准 GB50300-2001混凝土泵送施工技术规程JGJ/T10-2011；混凝土结构工程施工质量验收规范 GB50204-2002混凝土结构工程施工规范 GB50666-2011高层建筑混凝土结构技术规程（2010修订版）国家现行相关法律、法规、技术规程、标准及国家强制性条文规定。三、施工方法 由于节点构造复杂,钢筋绑扎密集,而且都是高空作业,特别是中间柱子钢筋纵横交错,给施工造成许多麻烦,稍有疏忽质量就难以保证。提前用水泥砂浆在柱、墙模板外边封底，柱、墙浇筑前，用1.51.5目的单层钢丝网绑扎在墙、柱边500mm的梁板范围封堵，以保证竖向结构与水平结构的
4、不同强度等级的混凝土施工规范要求。墙、柱在浇筑混凝土前应用水充分湿润墙柱模板，但模板内不应有积水。钢丝网安装示意图如下：梁柱节点框架核心区域的配筋较多，箍筋对混凝土的约束作用有利于提高混凝土抗压作用，并且考虑施工方便，通常对柱子混凝土强度等级高于梁板混凝土强度等级不超过一级时(5 Nmm 2)，将梁柱节点处的混凝土随同楼面梁板一起浇捣；本工程楼层中竖向构件的强度等级比楼层梁板混凝土强度等级均高一级以上(5 Nmm 2)，采用楼面与墙、柱同时浇捣的施工方法，节点做法见附图一。 附图一为了避免在施工时误将梁板的混凝土使用到梁柱节点中，引起柱在竖向荷载作用下的承载力不足，以及地震作用下节点核心区的抗
5、剪承载力不足。采取下列措施：（一）施工工序(1)采用宜昌市大兴商品混凝土，在混凝土浇筑的前一天通知宜昌市大兴商品混凝土公司，我们使用不同强度等级的混凝土方量、坍落度和初凝时间，由搅拌站负责按我们提供的要求设计配合比和试配，在浇筑混凝土浇筑之前将不同的混凝土配合比设计及相关资料提供给我项目部技术负责人，并提供商品混凝土。(2)混凝土熟料采用专用车运输，并且随车配带混凝土出厂合格证、强度等级挂牌编号，标识清楚。送达现场后，由监理公司、大兴公司、浙江二建三方共同对混凝土进行坍落度检查，检查合格后由专人带领将熟料卸入指定的混凝土泵车输送到相应的结构部位，以防出现差错。商品混凝土从装车运输到施工现场浇筑
6、完毕均在90分钟内完成：混凝土浇筑施工按规定留置试块，并按要求进行标准养护或同条件养护。(3)合理布置泵车位置和泵管的长度及走向，均根据混凝土强度等级、浇筑顺序、凝结时间等因素，经计算确定。按照施工段混凝土浇筑平面示意图的顺序进行浇筑，每个施工段分两块进行浇筑。施工段混凝土浇筑平面示意图：(4)逐级进行砼班组质量安全技术交底，使管理者和操作者明确职责。(5)严格交接班制度，并将各种注意事项交代清楚，防止因疏忽大意而影响质量。(6)加强通讯联系，如发生问题及时处理整改到位，在技术人员的指导下施工。(7)混凝土浇筑施工顺序：先浇筑竖向结构，后浇筑水平结构。基础及框架柱混凝土采用“连续浇筑，平面分层
7、”的施工方案，每层厚度不大于500mm，采用插入式振动棒振捣密实；剪力墙混凝土采用“整体浇筑、斜面分层、薄层推进、自然流淌、一次到顶”的施工方法，分层厚度为400mm，采用插入式振动棒振捣密实；梁、板混凝土应同时浇筑，先根据梁高分层浇筑混凝土至板底位置，再与板一起浇筑，梁、板浇筑混凝土，应在2-3m范围内水平移动布料，除采用插入式振动棒振捣外，板面必须用平板振动器振实；（二）注意要点(1)梁柱不同强度等级混凝土分别浇捣，根据高层建筑使用商品混凝土泵送浇捣的情况，应重点控制高低强度等级混凝土的邻接面，不能形成冷缝。(2)节点处采用快易收口网免拆模板加以解决，具有以下优点：免拆模板网是与混凝土结合
8、的永久性模板，混凝土浇注后其孔网的角形嵌合会自动嵌入，对下次浇注的混凝土产生一条机械键，具有很高的粘结力和抗剪力，从而提高接缝质量。结合面无须人工修凿、打毛、清洗、养护等处理即可进行后续混凝土施工，新旧混凝土结合成整体，既提高工效，又消除了质量隐患。免拆模板网在混凝土浇灌后无须拆除，只需移开支架即可，既省时又省工。 重量轻、易弯曲成形、易切割、易搬运，不会剥落或变形。(三)梁柱节点核心区的混凝土浇捣方法1、事先作好技术交底和准备工作。施工时,混凝土实行“先高后低”的浇捣原则,即先浇高强度等级混凝土, 应浇筑到墙、柱顶梁底部位，后浇低强度等级混凝土,严格控制在先浇筑墙、柱砼初凝前继续浇捣梁、板砼
9、,先用塔吊吊斗输送墙、柱等级的混凝土就位，以期降低坍落度，分层振捣。在混凝土初凝前,使用混凝土泵,尽快浇筑楼面梁板的混凝土。 2、同时对梁柱节点钢筋密集的核心区用小型插入振捣器加强振捣,坚决杜绝漏振死角,避免形成蜂窝麻面,以确保节点核心区混凝土的密实性和设计强度。随之泵送浇筑楼面梁板的混凝土。应重点控制高低强度等级混凝土的邻接面不能形成冷缝。同时对梁柱节点钢筋密集的核心区用小型插入振捣器加强振捣。3、商品混凝土配合比中,高强度等级混凝土的水泥用量偏多,水灰比、含砂率、坍落度偏大,梁板的混凝土采用二次振捣法,即在混凝土初凝前再振捣一次,增强高低强度等级混凝土交接面的密实性,减少收缩。4、在产生裂
10、缝相对较多的梁的侧面，增加水平构造钢筋，提高梁的抗裂性。 三、节点钢筋绑扎 纵筋的锚固。的锚固。按照设计要求取节点区箍筋与箍筋加密区相同，包括箍筋的规格、直径和间距等；纵筋锚固也要求满足规范规定，包括伸入支座的直段及弯钩长度。将墙柱的箍筋及水平钢筋分段绑扎：首先将墙柱的箍筋及水平钢筋绑至梁底下；其次在穿好框架梁底筋后绑扎节点区箍筋；最后在绑完框架梁钢筋后再在梁面上加一道节点（定位）箍筋。具体的施工流程是：绑扎框架梁以下墙柱的箍筋及水平钢筋 安装框架梁底模 安放框架梁底筋 绑扎节点箍筋 绑扎框架梁钢筋 梁顶面处加定位箍筋一道 安装节点区模板 安装框架梁侧模及楼板底模。四、梁柱节点处裂缝产生的原因
11、分析保证节点的质量,施工过程至关重要。为切实加强对框架结构梁柱节点施工质量的控制,施工前对可能出现的问题进行分析。 (1)梁柱节点处,混凝土的强度等级相差较大,不同强度等级的混凝土,其水泥用量、水灰比、用水量都不同,柱子体积大,水泥用量多,产生的水化热高,高低强度等级混凝土的收缩有差异,在其交界附近容易产生裂缝。 (2)柱子断面大,刚度大,梁的截面相对较小,受柱子的强大约束,梁混凝土的收缩受限制,也容易产生裂缝。(3)混凝土配合比中，高强度等级混凝土的水泥用量偏多，水灰比、含砂率、坍落度偏大，也会导致高低强度等级混凝土交界附近产生裂缝。(4)现浇梁板的梁在板下，上面养护的水被板充分吸收，而梁一
12、般得不到充足的养护水分，造成梁的内外不均匀收缩，也容易导致梁的两侧面产生裂缝。五、梁柱节点处裂缝预防措施 1、施工前要求商品混凝土厂家调整配合比设计,在满足强度等级及可泵性的条件下,对墙、柱子混凝土,减少水泥用量、减少含砂率、增加石子含量、减少坍落度、减少用水量,并对粉煤灰和外加剂的用量也需作相应的调整，确保混凝土初凝时间在4小时以上。2、在早晚车辆行驶高峰期，若是混凝土没有浇筑完毕，商品混凝土在运输过程中，同时发3车商品混凝土，以便在高峰期期间的混凝土持续浇筑。3、节点处的混凝土实行“先高后低”的浇筑原则，即先浇高强度等级混凝土，后浇低强度等级混凝土，严格控制先浇筑的墙、柱混凝土初凝前浇捣梁
13、板的混凝土，事先作好技术交底和准备工作，应安排专人进行旁站管理。4、严格控制混凝土拌合物的坍落度，经常对混凝土坍落度应进行检测。5、梁板的混凝土采用二次振捣法，即在混凝土初凝前再振捣一次，增强高低强度等级混凝土交接面的密实性，并尽可能延长柱混凝土的沉实时间，减少收缩。六、混凝土的养护1、混凝土浇筑完毕后，应在12小时以内加以覆盖，并浇水养护。2、加强混凝土的养护，特别是梁，除了板面浇水外，还应在板下梁侧浇水，在满堂承重脚手架未拆除之前，可以用高压水枪对梁进行浇水养护，并推迟梁侧模的拆模时间。3、混凝土浇水养护日期一般不小于7天，掺用缓凝型外加剂或有抗渗要求的混凝土不得少于14天。4、采用塑料薄膜覆盖时，其四周应压至严密，并应保持薄膜内有凝结水。5、每日浇水次数应能保持混凝土处于足够的湿润状态，常温下每日浇水两次。七、混凝土质量控制措施 本工程混凝土使用商品混凝土，每次浇筑混凝土坍落度抽检不少于3次。发现异常，立即退货，并做好记录。防止因混凝土坍落度过大而引起收缩裂缝。通常的施工方法是先浇节点处混凝土强度等级高的核心部分，然后于初凝前再浇梁板混凝土。只要采取的针对性措施到位，并精心施工，梁柱节点高低强度等级混凝土交界处附近的裂缝可以得到避免。
