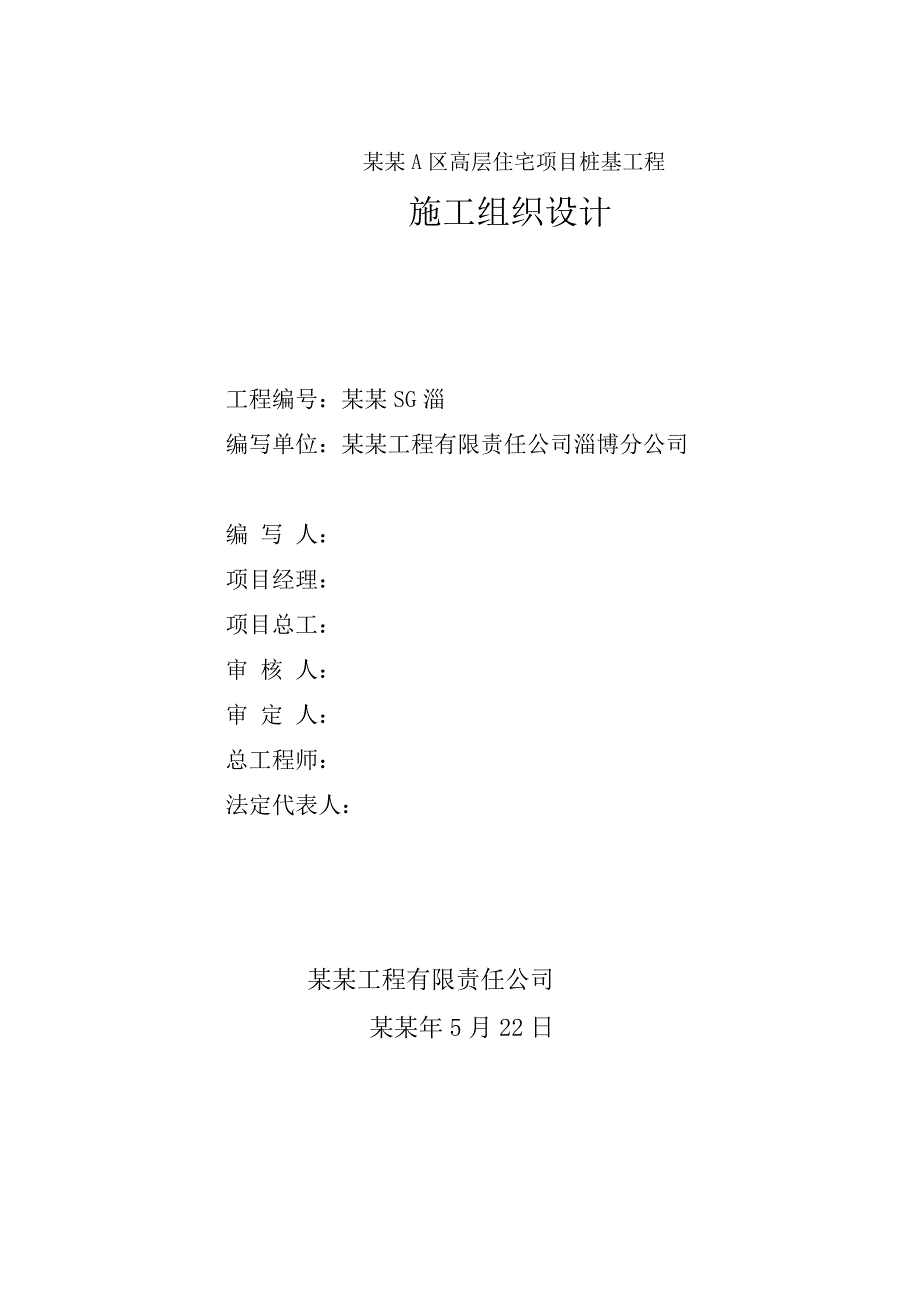

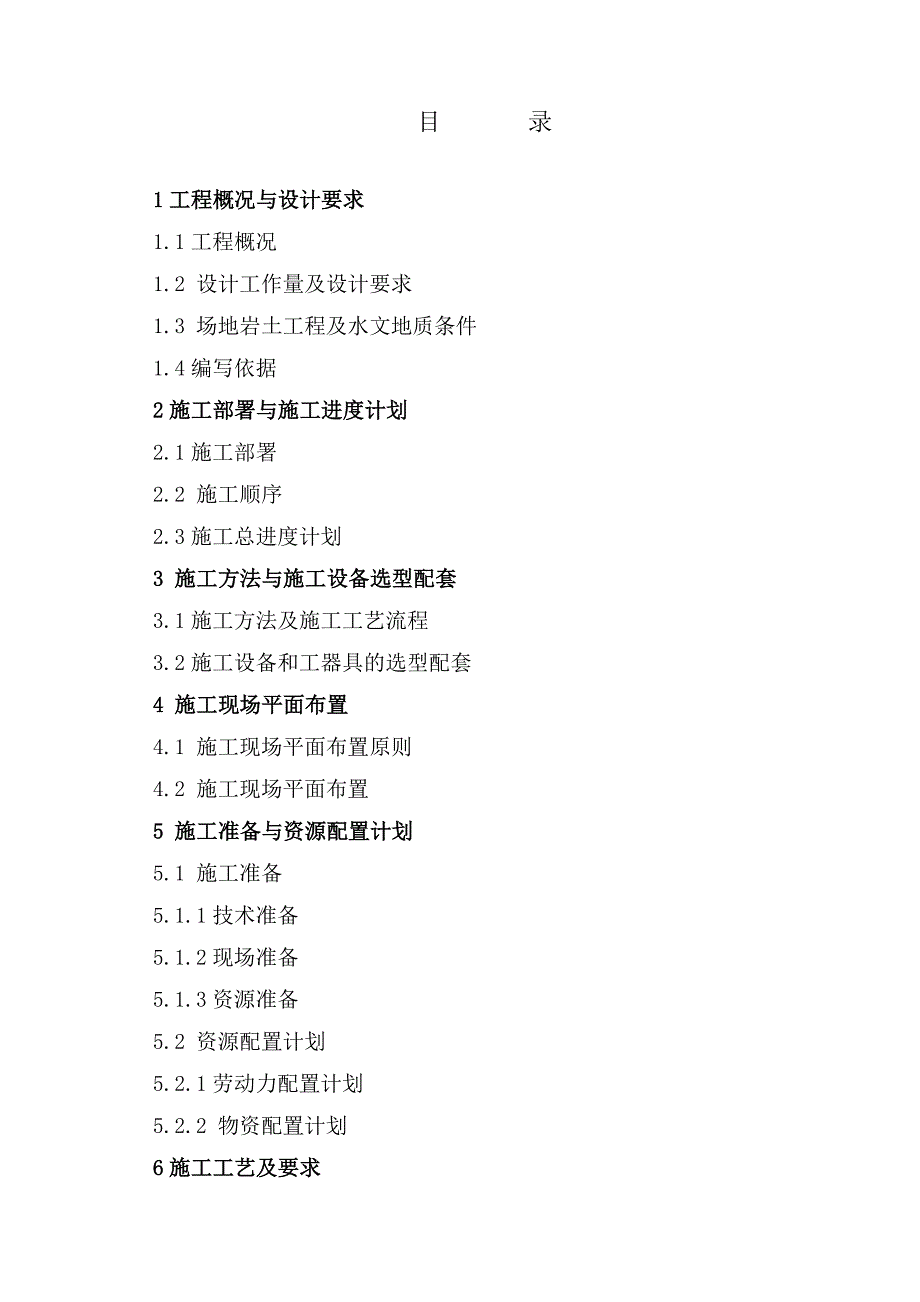

1、某某A区高层住宅项目桩基工程施工组织设计某某工程有限责任公司 某某A区高层住宅项目桩基工程施工组织设计工程编号：某某SG淄编写单位：某某工程有限责任公司淄博分公司编 写 人：项目经理： 项目总工： 审 核 人： 审 定 人： 总工程师： 法定代表人： 某某工程有限责任公司某某年5月22日目 录1工程概况与设计要求1.1工程概况 1.2 设计工作量及设计要求1.3 场地岩土工程及水文地质条件1.4编写依据2施工部署与施工进度计划2.1施工部署2.2 施工顺序2.3施工总进度计划3 施工方法与施工设备选型配套3.1施工方法及施工工艺流程3.2施工设备和工器具的选型配套4 施工现场平面布置4.1 施
2、工现场平面布置原则4.2 施工现场平面布置5 施工准备与资源配置计划5.1 施工准备5.1.1技术准备5.1.2现场准备5.1.3资源准备 5.2 资源配置计划5.2.1劳动力配置计划5.2.2 物资配置计划6施工工艺及要求6.1 过程施工工艺及要求6.2 重要过程和特殊过程质量保证措施6.3 雨季施工措施7主要施工管理计划7.1 进度管理计划7.1.1 施工进度计划7.1.2 进度管理措施7.1.3 施工进度动态管理7.1.4 施工协调措施7.2 质量管理计划7.2.1 质量目标7.2.2质量保证体系7.2.3质量控制措施7.2.4工程验收7.3 安全管理计划7.3.1 项目职业健康安全管理
3、目标7.3.2 项目安全管理网络7.3.3 职业健康安全资源配置7.3.4 安全技术措施7.4 环境管理计划7.4.1 项目环境管理目标7.4.2 项目环境管理的组织机构7.4.3 环境保护资源配置7.4.4 现场环境保护的控制措施7.4.5 环境保护管理制度7.5 其它管理计划7.5.1 绿色施工管理计划7.5.2 防火保安管理计划7.5.3 质量保修管理计划1工程概况和设计要求1.1工程概况 武汉新汉发展有限公司拟在塔子湖兴建某某A区高层住宅项目，为一栋32层和两栋28层建筑物，一层地下室，钢筋混凝土框架结构，基础型式为后注浆钻孔灌注桩。本工程由中冶集团武汉勘察研究院有限公司负责场地勘察，
4、由海南南方建筑设计有限公司负责设计。本工程室内0.000相当于绝对标22.80，地基基础设计等级为甲级，桩基设计等级为甲级。1.2设计工作量及设计要求1.2.1 设计工作量及设计要求本工程共设计800mm的钻孔灌注桩274根（其中包括6根工程桩兼抗压静载试桩），工程桩有效桩长约32米；另有破坏性抗拔试桩3根，施工至地面，桩身混凝土强度等级均为C40，混凝土理论灌注量约4468m3。（1）钻孔灌注桩桩端持力层为第-2层中风化泥岩，桩端进入持力层深度不少于4m。（2）单桩竖向抗压承载力特征值不小于4900KN，抗拔承载力特征值不小于700KN。（3）桩身纵向钢筋的混凝土保护层厚度：50mm。（4）
5、桩身纵向钢筋连接采用焊接，并且主筋在同一截面上的接数量头不得超过50%，每隔一根在两个截面上接头，两接头间隔为35d(d为桩身纵向钢筋最大直径)且不小于600mm。（5）混凝土充盈系数（由桩身高度分段控制）不得小于1.1。（6）桩顶实际超灌高度不小于800 mm。1.2.2 桩基检测要求1、工程桩施工完成后应进行桩身完整性检验和竖向承载力检验,抗拔桩应进行抗拔承载力检验，抽检数量不应少于总桩数的30%，且不应少于20根。2、采用小应变法检测桩身完整性，检测数量为：单桩和两桩承台下的基桩全部检测，三桩（含）以上承台，每个承台下的基桩抽检数量不少于30%且不少于1根。做过静载试验的桩和对施工质量有
6、怀疑的桩必须检测。3、采用声波透射法检测桩身完整性；采用声波透射法的检测数量不少于总桩数的10%，预埋声测管应达到桩底。4、采用单桩竖向抗压静载试验检测工程桩的竖向承载力，抽检数量不少于总桩数的1%且不少于3根。5、工程抗浮桩施工前，按本工程设计要求先在场区内布置3根抗浮桩进行破坏性试验，以复核所设计抗浮桩的抗拔承载力。根据试验结果，由设计单位调整单桩抗拔承载力特征值和抗拔桩布置方案后方可进行大量工程抗拔桩的施工。6、工程桩应进行抽芯检测，每栋建筑物不少于3根，具体布置点由现场确定。1.3场地岩土工程及水文地质条件1.3.1场地岩土工程条件根据中冶集团武汉勘察研究院有限公司于2012年12月提
7、供的某某A区、C区高层住宅场地岩土工程勘察报告(详勘阶段)，场地内分布的主要地层有：人工填积（Qml）层、第四系全新统湖塘相淤积（Q4l）层、第四系全新统冲积（Q4al）层、第四系上更新统冲积（Q3al）层、第四系上更新统於积（Q3l）层、第四系下更新统冲积（Q3al）层、白垩-下第三系（K-E）岩层、志留系坟头组（f2f）岩层。具体地层结构自上而下如下表1。 表1 工程地质分层表地层代号岩土名称状态及密实度层厚(m)层顶埋深(m)层顶标高(m)1杂填土松散2.305.800.0020.0822.402素填土松散稍密2.303.302.303.4017.1218.58淤泥质粉质粘土流塑0.60
8、13.802.609.4011.7619.311淤泥流塑1.04.703.504.7016.4618.251粉质粘土软塑1.608.802.7011.608.8818.102粘土可塑2.407.205.8016.204.2815.901粉质粘土可塑0.606.704.8018.702.416.152粘土硬塑1.3012.105.5022.60-1.6315.58卵石中密0.500.9023.2024.90-3.57-1.691泥岩强风化2.607.3023.7025.80-4.47-2.392泥岩中风化未揭穿27.5032.40-11.32-6.321.3.2场地水文地质条件根据岩土工程勘察报
9、告，拟建场地地下水分上部滞水、孔隙承压水和基岩裂隙水三种。上层滞水主要赋存于人工填土层中，大气降水及生活用水渗透是其主要补给来源，勘察期间，测得上层滞水水位埋深在0.201.60m之间，相当于标高19.6221.31m；孔隙承压水主要赋存于A区卵石中，具有一定的承压性，水位受季节影响较大；基岩裂隙水主要赋存于基岩裂隙内，对工程施工影响不大。根据水质分析结果，场区地下水对混凝土结构和钢筋混凝土结构中钢筋具有微腐蚀性。1.4编写依据1、某某A区高层住宅项目桩基工程招标文件及答疑回复；2、某某A区高层住宅项目桩基工程设计图纸（C版）；3、某某A区高层住宅项目桩基工程施工合同；4、建筑施工组织设计规范
10、（GB/T 505022009）5、本工程采用的规范标准：建筑桩基技术规范（JGJ94-2008）工程测量规范（GB50026-2007）建筑地基基础工程施工质量验收规范（GB50202-2002）建筑工程施工质量验收统一标准（GB50300-2001）湖北省地基基础技术规范（DB42/242-2003）建筑地基基础检测技术规范（DB42/269-2003）施工现场临时用电安全技术规范（JGJ46-2005）其他的与本工程有关的国家及地方规范、规程等5、公司关于HSE（健康、安全、环境）管理体系6、施工现场及周边环境的实际情况2施工部署与施工进度计划2.1施工部署（1）部署原则针对本工程的实际
11、特点及工期要求，合理安排劳动力和施工设备的投入，加强施工过程中的动态管理，在确保每道工序工程质量的前提下，立足抢时间，争速度，科学的组织流水及交叉施工，严格劳动纪律，严肃施工调度命令，有计划、有目标的严格管理各桩机施工班组，严格控制关键工序的施工工期，确保按期、优质、高效地完成工程施工任务。（2）工程施工目标施工质量目标本工程质量目标定为合格等级标准，依据建筑桩基技术规范（JGJ94-2008）和建筑工程施工质量验收统一标准（GB50300-2001）、建筑地基与基础工程施工质量验收规范（GB50202-2002），各工序严格按设计图中有关要求和规范、规程施工，确保工程质量达到合格等级标准，单
12、桩承载力达到设计要求，桩位偏差控制在规范允许范围内。 安全生产目标安全隐患整改率100%，千人负伤率低于3，工亡事故为零，职业病发生率为零。 文明施工目标为保持施工现场周围清洁的环境，项目部设专人打扫清洁等措施，划分职责，合理布置，做到物流有序，施工顺畅，文明施工，现场整洁，确保现场文明施工管理目标达到合格。 环境保护目标为完善本工程各工序环节的顺利实施，确保本工程各工序及目标顺利完成，确保每个工序环节的良好衔接，为降低和防止噪声污染，创造良好的生活环境，才能不影响施工现场周边居民的正常工作和日常生活，确保本工程环境保护管理目标合格。 工期管理目标 本工程工期管理目标：60个日历天， 公司服务
13、目标服务周到，信守合同，重视抱怨，认真协调与各有关方面的关系，积极配合业主和监理，接受对工程质量、工程进度、计划协调、现场管理的控制与监督。2.2 施工程序本工程总体的施工程序详见下图3。签订施工合同熟悉现场、施工图、勘察报告试桩材料进场施工轴线,控制桩位放线机械设备进场试桩施工试桩施工方案图纸内审试桩检测工程桩材料进场工程桩施工方案图纸会审工程桩施工工程桩检测机械设备退场轴线移交验桩位整理资料竣 工 验 收图3 施工程序网络图2.3施工总进度计划计划开工日期为某某年5月27日，计划竣工日期为某某年7月25日（详见附图1），实际开工日期以建设及监理单位的指令为准，施工总日历工期为60天。 3施工方法与施工设备选型配套3.1施工方法及施工工艺流程根据设计要求、现场岩土工程条件及以往类似工程施工经验，本工程拟采用回转钻进方法成孔、吊车下放钢筋笼、导管水下灌注混凝土成桩、成桩后注浆施工工艺。在施工中严格执行工序管理，上道工序验收合格后方可进行下道工序。单桩施工工艺流程图见下图4。图钻孔灌注桩施工工艺流程图测量放线定位钻 机 就 位钻 进 成 孔首 次 清 孔安装钢筋笼下放导浆管
