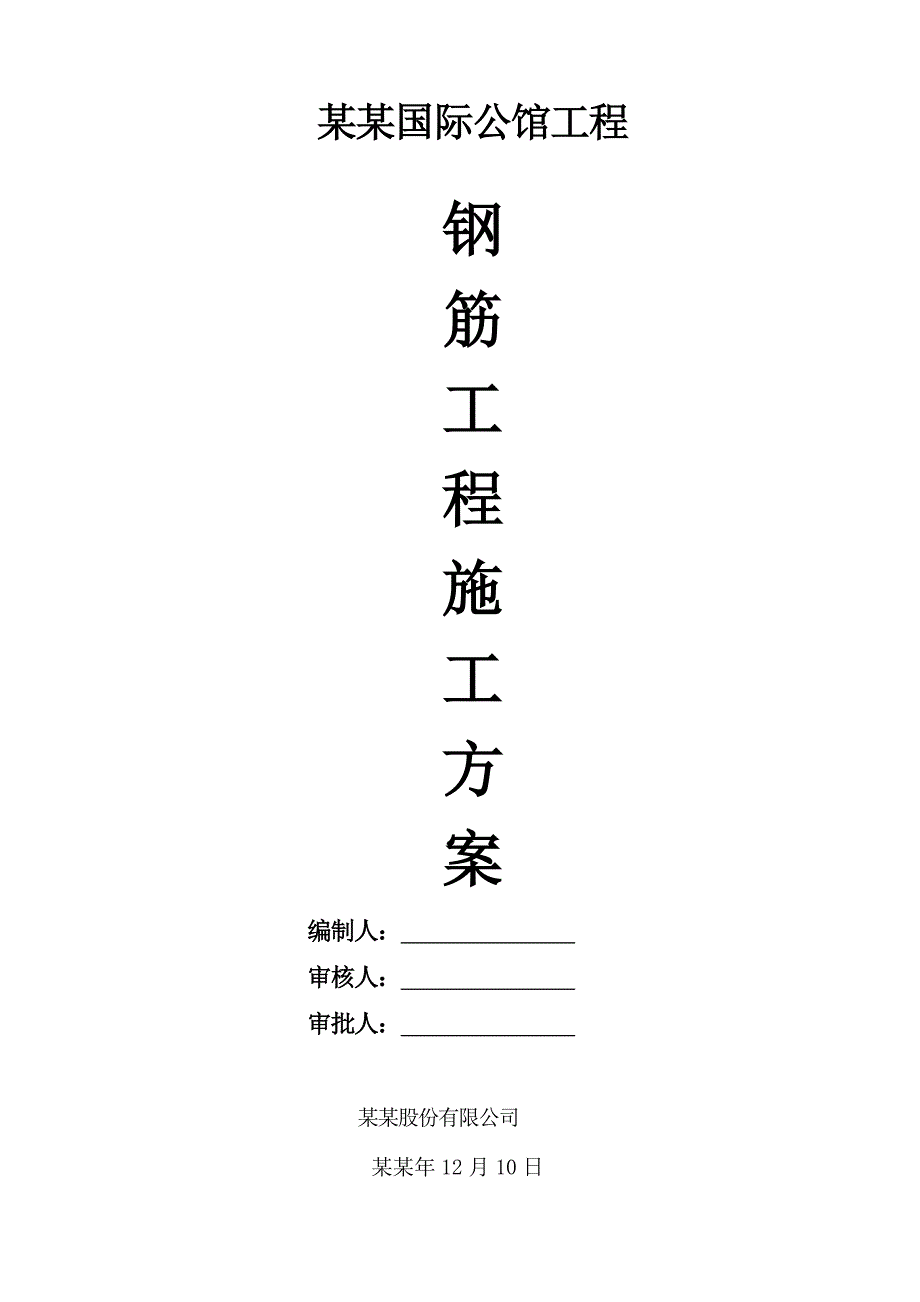

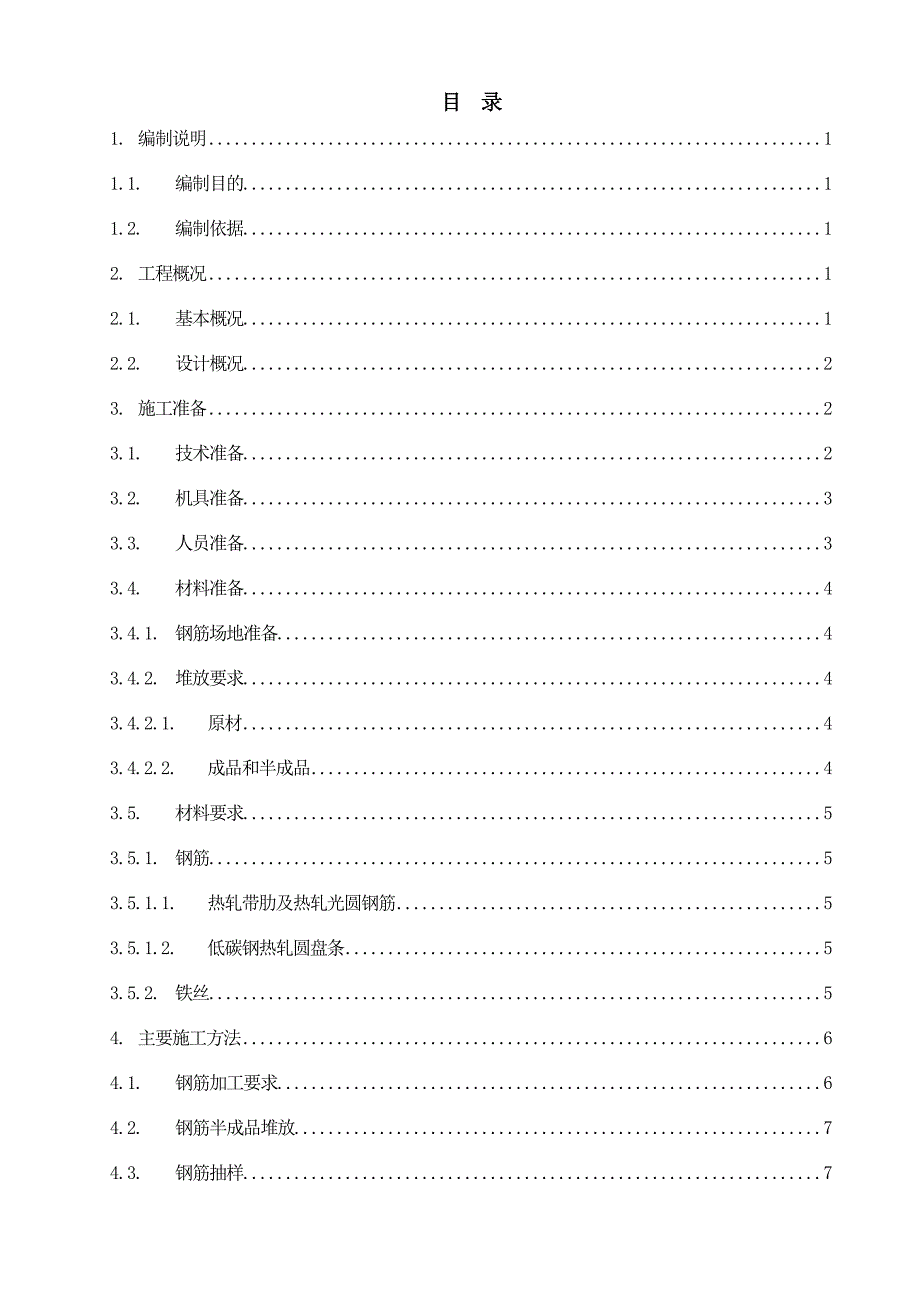

1、某某国际公馆工程钢筋工程施工方案编制人： 审核人： 审批人： 某某股份有限公司某某年12月10日目 录1.编制说明11.1.编制目的11.2.编制依据12.工程概况12.1.基本概况12.2.设计概况23.施工准备23.1.技术准备23.2.机具准备33.3.人员准备33.4.材料准备43.4.1.钢筋场地准备43.4.2.堆放要求43.4.2.1.原材43.4.2.2.成品和半成品43.5.材料要求53.5.1.钢筋53.5.1.1.热轧带肋及热轧光圆钢筋53.5.1.2.低碳钢热轧圆盘条53.5.2.铁丝54.主要施工方法64.1.钢筋加工要求64.2.钢筋半成品堆放74.3.钢筋抽样74

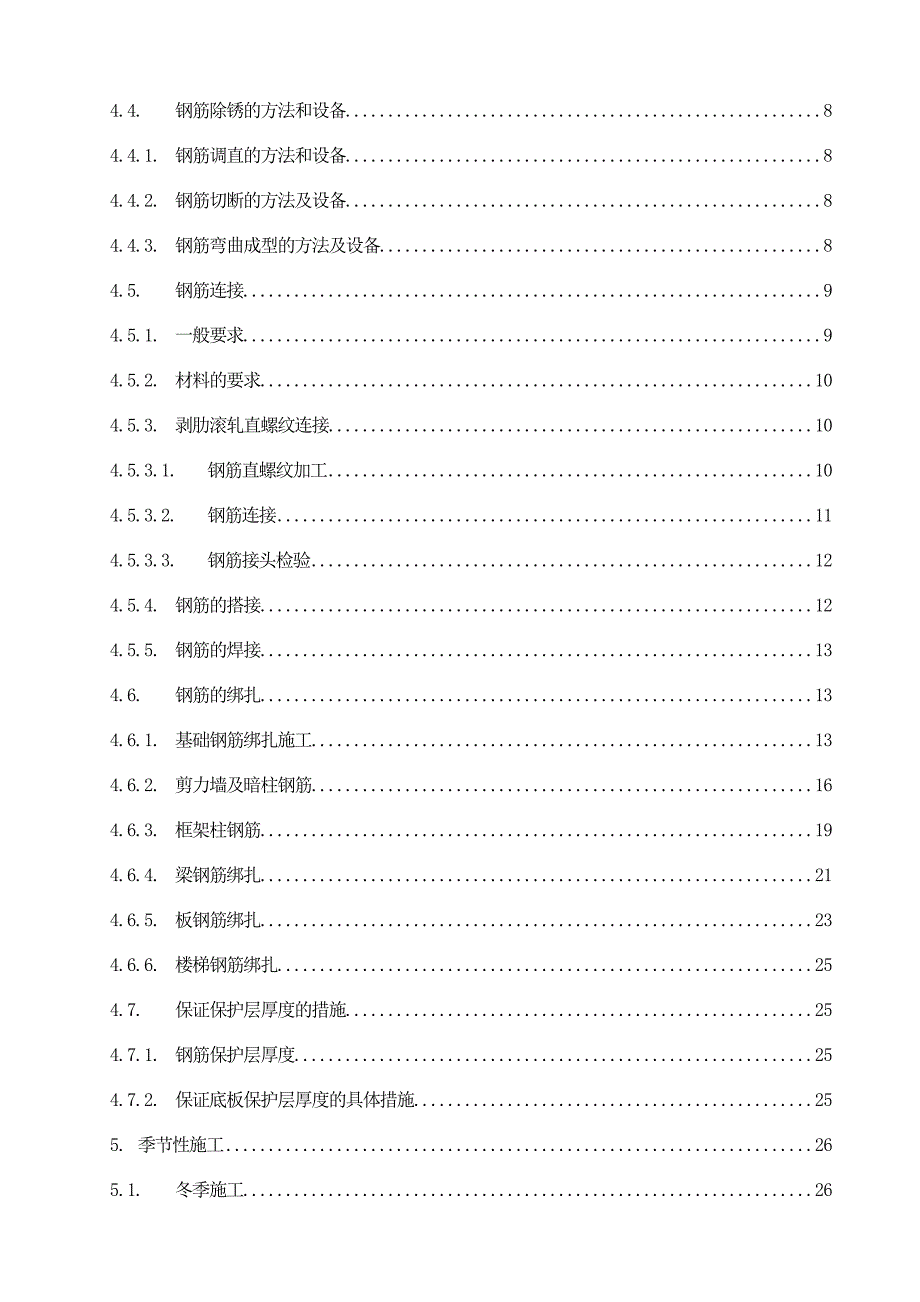

2、.4.钢筋除锈的方法和设备84.4.1.钢筋调直的方法和设备84.4.2.钢筋切断的方法及设备84.4.3.钢筋弯曲成型的方法及设备84.5.钢筋连接94.5.1.一般要求94.5.2.材料的要求104.5.3.剥肋滚轧直螺纹连接104.5.3.1.钢筋直螺纹加工104.5.3.2.钢筋连接114.5.3.3.钢筋接头检验124.5.4.钢筋的搭接124.5.5.钢筋的焊接134.6.钢筋的绑扎134.6.1.基础钢筋绑扎施工134.6.2.剪力墙及暗柱钢筋164.6.3.框架柱钢筋194.6.4.梁钢筋绑扎214.6.5.板钢筋绑扎234.6.6.楼梯钢筋绑扎254.7.保证保护层厚度的措施
3、254.7.1.钢筋保护层厚度254.7.2.保证底板保护层厚度的具体措施255.季节性施工265.1.冬季施工265.2.雨季施工266.质量要求266.1.允许偏差和检查方法266.2.验收方法276.2.1.主控项目276.2.2.一般项目276.3.应注意的问题286.4.成品保护措施287.安全、环保及文明施工要求297.1.安全文明施工措施297.1.1.钢筋切断机307.1.2.钢筋弯曲机307.1.3.直螺纹滚轧机317.1.4.钢筋工作业317.2.环保措施32附：某某国际公馆工程土方施工平面布置图某某国际公馆工程地下室结构施工平面布置图（一）某某国际公馆工程地下室结构施工平
4、面布置图（二）某某国际公馆工程上部结构施工平面布置图1. 编制说明1.1. 编制目的为某某国际公馆工程钢筋工程提供较完整的施工技术指导，便于本工程的质量、安全控制，能优质、快速、高效地完成施工任务，并为监理、业主对钢筋工程的安全措施、施工方法、质量措施等各方面的详细了解提供依据。1.2. 编制依据设计院提供的施工蓝图及相关设计变更，图纸会审等；混凝土结构工程施工质量验收规范GB50204-2002；建筑工程施工质量验收统一标准GB50300-2001；建筑地基基础工程施工质量验收规范GB50202-2002；混凝土质量控制标准GB50164-92；混凝土结构施工图平面整体表示方法制图规则和构造
5、详图11G1011、2、3；建筑物抗震构造详图03G329（一）；高层建筑混凝土结构技术规程JGJ3-2202；钢筋焊接及验收规程JGJ18-2003；钢筋机械连接通用技术规程JGJ107-2003；某某股份有限公司质量管理体系文件和企业现行施工工艺和工法；现场实际情况。2. 工程概况2.1. 基本概况某某国际公馆工程工程由武汉乾敬置业发展有限公司在武汉开发之主题工程，由两栋42层、一栋31层商住楼及一层地下室四部分组成。该工程规划总用地面积12822m2，建筑基底面积8926m2,总建筑面积72767.55 m2。工程位于武汉市汉口红旗渠路，毗邻汉口火车站。该工程由珠海市建筑设计院武汉分院设
6、计，监理单位为武汉建设技术发展有限公司。某某国际公馆工程1#、2#商住楼为两栋42层高层，3#楼为一栋31层高层商住楼，1#、2#、3#商住楼为剪力墙结构，1#、2#商住楼建筑总面积46637.63，建筑总高129.8m；3#商住楼建筑总面积14547.64，建筑总高97.5m；地下室为设备、停车用房，建筑面积为8926m2 ，层高为4.14.7米。地下室底板结构面标高为-5.300m。0.000相当于黄海高程21.000m，施工场地自然地面标高为-0.5000.5000m。2.2. 设计概况工程名称某某国际公馆建设单位武汉乾敬置业发展有限公司设计单位珠海市建筑设计院武汉分院工程地址武汉市汉口
7、红旗渠路总建筑面积72842.70地下室建筑面积8926建筑层数地下一层/地上3142层建筑高度97.5m126m耐火等级一级地下室防水等级二级屋面防水等级二级结构设计使用年限50年建筑结构安全等级二级层数3142层抗震等级三级主体结构形式框架-剪力墙结构结构混凝土结构主要尺寸（mm）基础梁300700、400900、350700框架梁250600、250500、250450、板厚300mm（地下室底板）、400mm（地下室底板）、200mm、120mm柱500500、500400、500300、300300剪力墙250 mm、300 mm、400 mm填充墙100mm、200mm混凝土基础垫
8、层C15、梁C30、C35、C25承台及基础梁C35地下室顶板C35框架柱C30-C45构造柱、压顶、过梁C20楼板C30、C35、C25剪力墙C45、C35、C30钢筋类别-HPB300级钢筋、-HRB335级钢筋、-HRB400级钢筋、-HRB500级钢筋钢筋直径6、8、10、12、14、16、18、20、22、25、28钢筋接头形式钢筋直径d16mm的钢筋连接均采用机械连接，接头等级为级，直径d16mm的钢筋优先采用搭接接头，直螺纹连接应用在基础底板、基础梁、地下室外墙、剪力墙、框架柱、梁，搭接主要应用在楼板。3. 施工准备3.1. 技术准备熟悉施工图纸，学习有关规范、规程，按规范要求编
9、制钢筋施工方案，包括基础底板、基础反梁、剪力墙、框架柱、框架梁、板钢筋等的加工、绑扎等施工内容。组织工人学习直螺纹接头的工艺操作、钢筋加工、绑扎等施工工艺标准。熟悉钢筋直螺纹连接工艺规程及规范要求。按设计要求放样，检查已加工好的钢筋规格、形状、数量全部正确。做好抄平放线工作，弹好水平标高线，柱、墙外皮尺寸线。按设计、规范列出本工程墙柱筋接头锚固一览表(包括错开百分比、错开长度、百分比系数)，根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置、接头百分比、错开长度。如不符合要求时，要进行处理。绑扎前保护层偏位按1：6调正伸出的搭接筋，并将锈蚀、水泥砂浆等污垢清除干净。钢筋类型钢筋直径受拉钢筋抗震锚
10、固长度LaEC20C25C30C35C40一二级抗震三级抗震一二级抗震三级抗震一二级抗震三级抗震一二级抗震三级抗震一二级抗震三级抗震(HPB300)级36d33d31d28d27d25d25d23d23d21d(HRB335)级d2544d41d38d35d34d31d31d29d29d26dd2549d45d42d39d38d34d34d31d32d29d(HRB400)级d2553d49d46d42d41d37d37d34d34d31dd2558d53d51d46d45d41d41d38d38d34d备注：所有的锚固长度均大于300mm，HPB300级钢筋两端必须加弯钩。搭接长度修正系数采
11、用1.2（接头面积百分率本工程采用25%）。3.2. 机具准备钢筋机具准备一览表序号机械设备名称型号数量功率1调直机GT4/14611.9KW2弯曲机GW40型63KW3无齿锯92.2KW4直螺纹套丝机364KW5电焊机BX1-300A1522.5KVA6电焊机BX1-500A3038KVA3.3. 人员准备序号区域工种人 数备注1地下室阶段钢筋工60人根据工程施工进度和实际情况，各工种人数会有所变化。2起重工10人3力 工10人4上部结构阶段钢筋工80人5起重工10人6力 工10人3.4. 材料准备3.4.1. 钢筋场地准备由于施工场地狭窄,考虑施工进度的实际要求，钢筋加工采用场内加工，具体
12、要求如下：钢筋场地要求：钢筋原材堆放区、半成品钢筋堆放区、钢筋机械加工棚等场地道路混凝土硬化，且排水通畅。原材堆放地铺碎卵石和砂。在钢筋堆场设4m宽的通道，加工好的半成品钢筋放在防雨篷的堆放场区。地下室施工阶段利用底板垫层作为临时加工场地，加工半成品集中堆放，然后吊运至绑扎区域。因施工场地狭窄地下室施工阶段，加工场地需多次调整。进场安排：钢筋进临时加工场均按规定位置放在指定的场区内，根据有关部门规定，钢筋在夜间进场，由塔吊负责运入指定钢筋堆放区内。钢筋原材开捆前必须进行复试检查其是否检验合格，并征得质量检查员和监理工程师的同意。3.4.2. 堆放要求3.4.2.1. 原材进场钢筋原材按未检验钢
13、筋、检验合格钢筋、检验不合格钢筋分别堆放。不得直接堆放在地面上，应用100100木方垫块架空堆放，以免被水浸泡而生锈。并挂标识牌，标识牌规格尺寸297210mm。标识牌如下：3.4.2.2. 成品和半成品已加工好的钢筋按绑扎顺序分类、分区码放整齐，成行成列，成品和半成品存放场地挂标识牌，以便运入施工现场时方便，运入现场后待用成品和半成品挂标识卡，标识卡标明钢筋规格、钢筋编号、使用部位及数量。标识卡如下：3.5. 材料要求3.5.1. 钢筋检查钢筋出厂合格证、质量证明文件及备案，按规定进行见证取样复试，并经检验合格后方能使用。进场钢筋的生产厂家、规格、型号、数量应与出厂合格证或试验报告中所标明的相符合，指标符合有关标准、规范。钢筋的外观应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈。纵向受力钢筋的抗拉强度实测值与屈服强度实测值的比值不小于1.25；钢筋的屈服强度实测值与强度标准值的比值不大于1.3，且钢筋在最大拉力下的总伸长率实测值不应小于9
