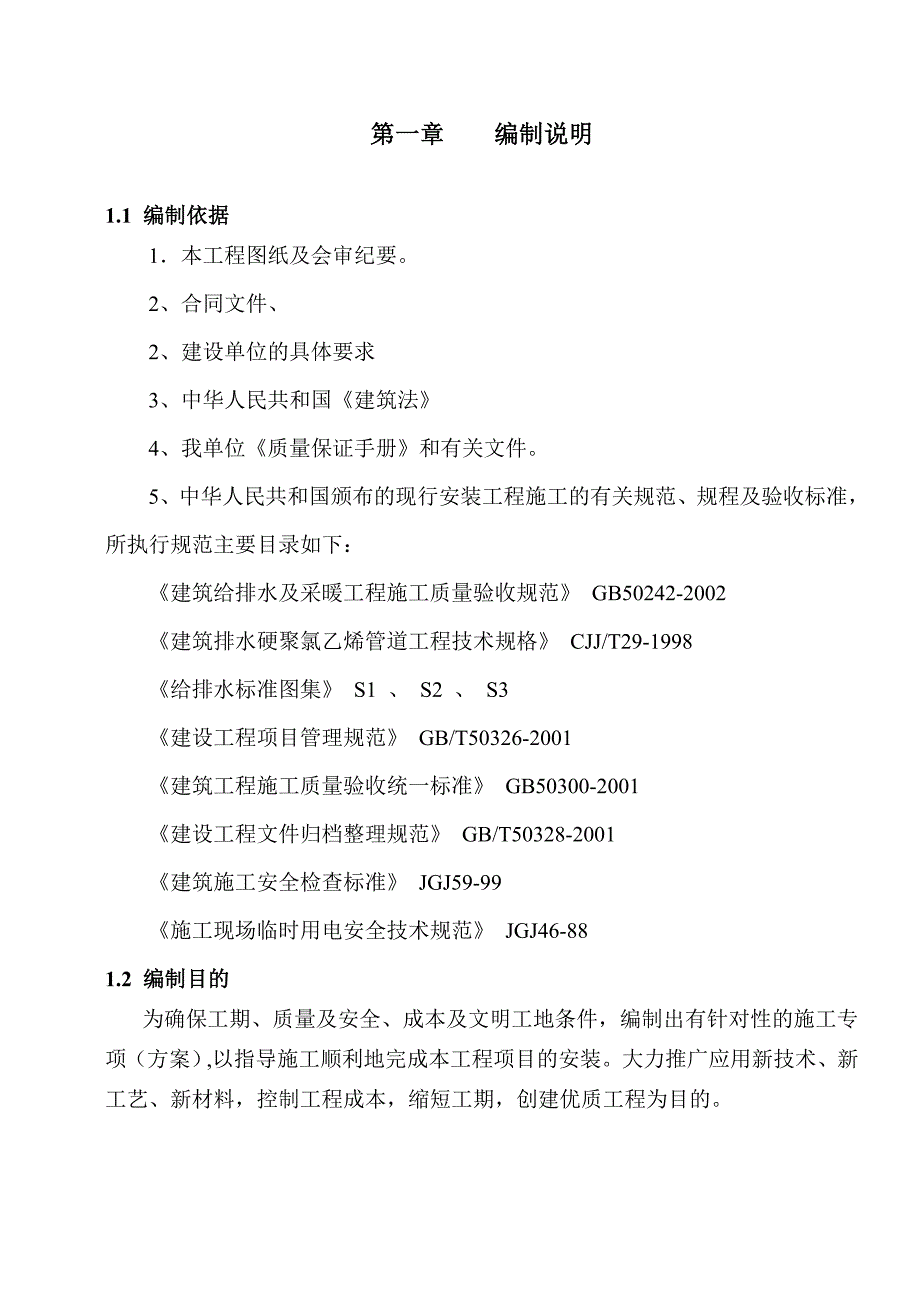

1、第一章 编制说明1.1 编制依据1本工程图纸及会审纪要。2、合同文件、2、建设单位的具体要求 3、中华人民共和国建筑法4、我单位质量保证手册和有关文件。5、中华人民共和国颁布的现行安装工程施工的有关规范、规程及验收标准，所执行规范主要目录如下：建筑给排水及采暖工程施工质量验收规范 GB50242-2002建筑排水硬聚氯乙烯管道工程技术规格 CJJ/T29-1998给排水标准图集 S1 、 S2 、 S3建设工程项目管理规范 GB/T50326-2001建筑工程施工质量验收统一标准 GB50300-2001建设工程文件归档整理规范 GB/T50328-2001建筑施工安全检查标准 JGJ59-9

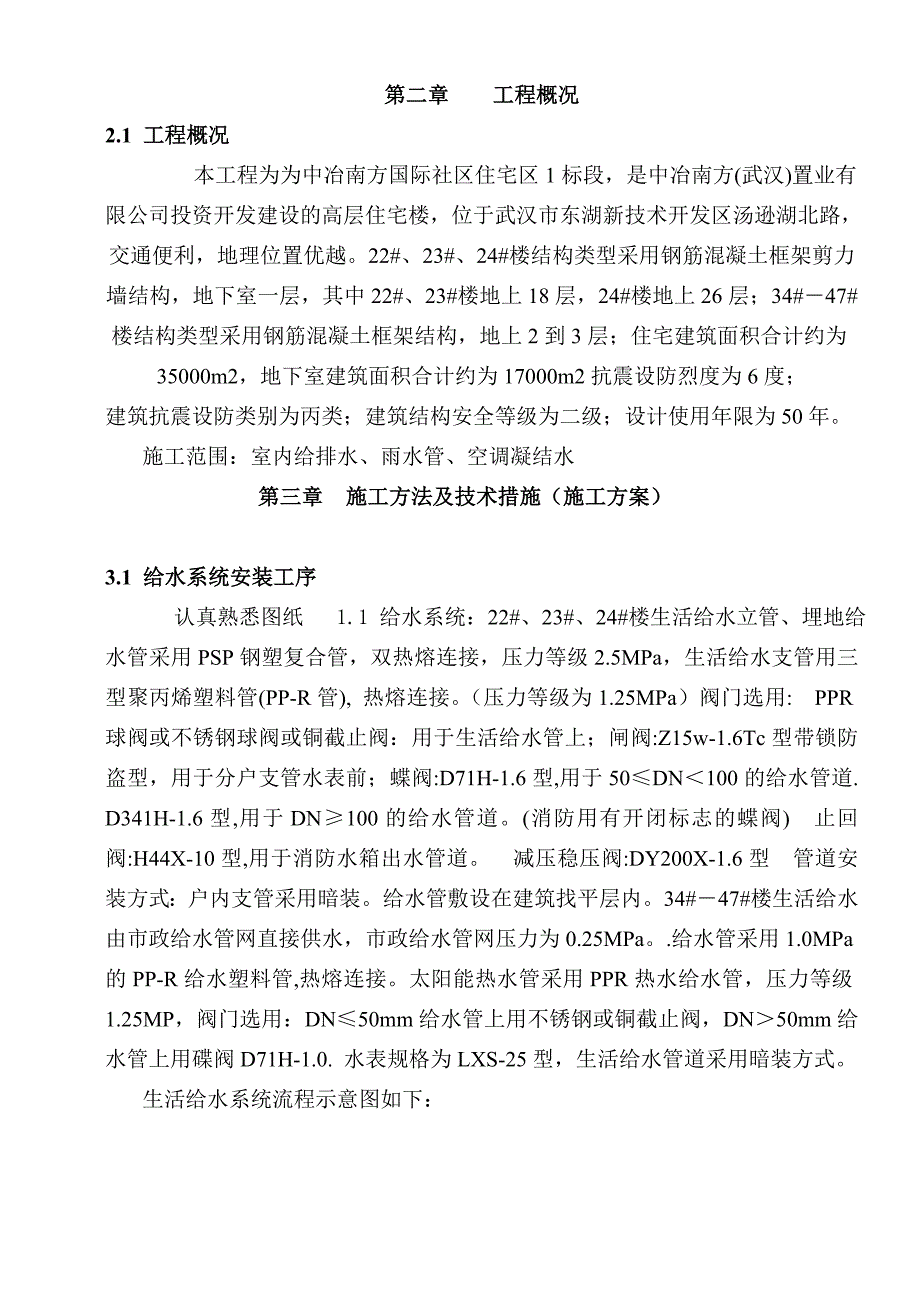

2、9施工现场临时用电安全技术规范 JGJ46-881.2 编制目的为确保工期、质量及安全、成本及文明工地条件，编制出有针对性的施工专项（方案）,以指导施工顺利地完成本工程项目的安装。大力推广应用新技术、新工艺、新材料，控制工程成本，缩短工期，创建优质工程为目的。第二章 工程概况2.1 工程概况 本工程为为中冶南方国际社区住宅区1标段，是中冶南方(武汉)置业有限公司投资开发建设的高层住宅楼，位于武汉市东湖新技术开发区汤逊湖北路，交通便利，地理位置优越。22#、23#、24#楼结构类型采用钢筋混凝土框架剪力墙结构，地下室一层，其中22#、23#楼地上18层，24#楼地上26层；34#47#楼结构类型
3、采用钢筋混凝土框架结构，地上2到3层；住宅建筑面积合计约为35000m2，地下室建筑面积合计约为17000m2抗震设防烈度为6度；建筑抗震设防类别为丙类；建筑结构安全等级为二级；设计使用年限为50年。施工范围：室内给排水、雨水管、空调凝结水第三章 施工方法及技术措施（施工方案）3.1 给水系统安装工序认真熟悉图纸 1.1 给水系统：22#、23#、24#楼生活给水立管、埋地给水管采用PSP钢塑复合管，双热熔连接，压力等级2.5MPa，生活给水支管用三型聚丙烯塑料管(PP-R管), 热熔连接。（压力等级为1.25MPa）阀门选用: PPR球阀或不锈钢球阀或铜截止阀：用于生活给水管上；闸阀:Z15
4、w-1.6Tc型带锁防盗型，用于分户支管水表前；蝶阀:D71H-1.6型,用于50DN100的给水管道. D341H-1.6型,用于DN100的给水管道。(消防用有开闭标志的蝶阀) 止回阀:H44X-10型,用于消防水箱出水管道。 减压稳压阀:DY200X-1.6型 管道安装方式：户内支管采用暗装。给水管敷设在建筑找平层内。34#47#楼生活给水由市政给水管网直接供水，市政给水管网压力为0.25MPa。.给水管采用1.0MPa的PP-R给水塑料管,热熔连接。太阳能热水管采用PPR热水给水管，压力等级1.25MP，阀门选用：DN50mm给水管上用不锈钢或铜截止阀，DN50mm给水管上用碟阀D71

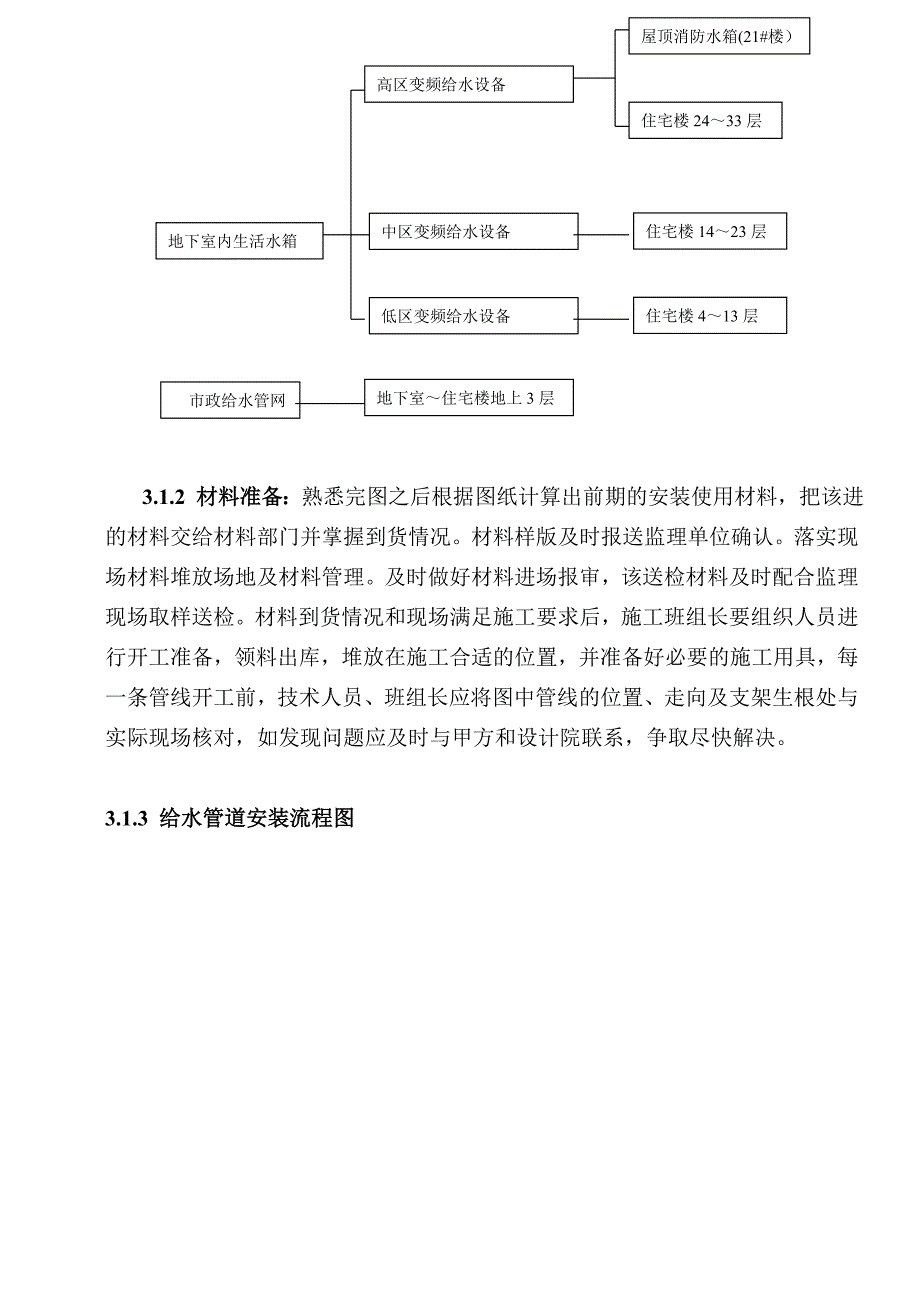

5、H-1.0. 水表规格为LXS-25型，生活给水管道采用暗装方式。生活给水系统流程示意图如下：屋顶消防水箱(21#楼）住宅楼2433层高区变频给水设备住宅楼1423层住宅楼413层地下室内生活水箱 市政给水管网地下室住宅楼地上3层低区变频给水设备中区变频给水设备3.1.2 材料准备：熟悉完图之后根据图纸计算出前期的安装使用材料，把该进的材料交给材料部门并掌握到货情况。材料样版及时报送监理单位确认。落实现场材料堆放场地及材料管理。及时做好材料进场报审，该送检材料及时配合监理现场取样送检。材料到货情况和现场满足施工要求后，施工班组长要组织人员进行开工准备，领料出库，堆放在施工合适的位置，并准备好必
6、要的施工用具，每一条管线开工前，技术人员、班组长应将图中管线的位置、走向及支架生根处与实际现场核对，如发现问题应及时与甲方和设计院联系，争取尽快解决。3.1.3 给水管道安装流程图图纸会审、技术交底人员机具准备管道材料准备配合土建预埋、预留管道除锈刷漆阀门检验支架预制管道安装支架安装水压试验、冲洗排水管灌水试验管道支架刷漆管道保温水系统调试交工验收图6-01 管道施工工艺流程图3.1.4 阀门的检验1各类阀门应先进行下列检查 （1）应检查填料是否符合要求，其压盖螺栓应有调节余量。 （2）填料密封处的阀杆有无锈蚀，开闭是否灵活。 （3）检查阀门的介质流向是否正确。3.1.5 支吊架的制作安装1支
7、吊架的制作与安装应该符合设计图纸的规定。支吊架的焊接 不允许有漏焊、欠焊的现象，如出现焊接变形应予以校正。2. 对于甲方代表现场同意更改的支吊架应及时写出联系单，并按联系单要求的型式制作安装。3. 支吊架的间距要根据不同材质的管道，按照建筑给水排水及采暖好处施工质量验收规范GB50242-2002所提供的间距标准设置。3.1.6 PSP钢塑复合管连接安装工艺1.管道安装:安装必须遵循先装大口径、总管、立管，后装小口径、分管的原则。安装过程中不可跳装。接头两端应设置支承垫离接头距离不大于1m。2.安装工艺:安装前准备管道熔接管道安装管路系统试压3.1.7PPR管的安装：1.室内给水管道进户只管采
8、用聚丙烯（PP-R）塑料管，热水管道进户支管采用聚丙烯（PP-R）塑料管，专用接头热熔连接。2.PP-R管安装时应遵循生产厂家的有关技术要求。3.施工现场与材料堆放处温差较大时，安装前应将管材和管件在现场放置一段时间，使其温度接近施工现场的温度。4.管道系统安装间断或完毕的敞口处，应随时封堵保护。5.管道穿楼板及卫生间暗配管要配合土建预留孔槽，其尺寸按照下列规定执行： 预留孔洞尺寸宜较管径大50-100mm； 嵌墙暗配管墙槽尺寸的宽度宜为d+60mm，深度宜为d+30mm； 架空管顶的上部净空不宜小于100mm； 暗配管的墙槽必须用1:2的细石砼砂浆填补； 在PE、PEX管的歌配水点、受力点处
9、，必须采用可靠的固定措施。3.1.8 管道试压1.准备好两套经校验合格的压力表，其精度不低于1.5级，表的满刻度为试压压力的1.52倍为宜。2.连接好打压用的临时管路系统，将管道所有敞口处封闭，并将系统中所有仪表件、安全阀等不宜参与打压的部件隔离。管道中如加盲板，应作出明显的标志。试压管线的最高处应设置放气阀。3.参加打压的人员应掌握打压的基本知识与要求，打压现场应清除无关人员，打压时防止重击或剧烈震动管道。4.试压用的水应清洁，水温、环境温度宜在5以上，否则必须根据具体情况，采取防冻及防止金属冷脆折裂的措施，试压水温不宜超过70。5.试压过程应缓慢，分级进行，并仔细检查，发现异常问题立即中止
10、升压，分析原因，采取妥当的处理措施，如遇泄露，不得带压修理，压力超过0.4MPa后部的再紧固螺母，泄压处理漏点后再进行试压。6.管道试压完毕后，应及时泄压，并将系统中的水全部泄净，拆除临时管路、支撑、盲板，恢复系统安装。7.室内给水管道的水压试验 必须符合设计要求。各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6Mpa。检验方法：金属及复合管给水管道系统在试验压力下观测10min，压力除不应大于0.02Mpa，然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力稳压1h，压力降不得超过0.05Mpa，然后在工作压力的1.5倍状态下稳压2h，压力降不得超过0.0
11、3Mpa，同时检查各连接处不得渗漏。3.1.9阀门的强度试验和严密性试验 （1）做好阀门单体试验的装置。接好临时进水、出水及放气管路。 （2）必须使用经过校验正确的压力表，其量程为试验压力的1.5-2倍。 （3）强度试验压力为公称压力的1.5倍；严密性试验按工作压力的1.1倍进行；试验压力在试验持续的时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。试压持续时间按表3规定。 阀门试验最短持续持续时间 表3阀门公称直径DN（mm）阀门试验最短持续时间（S）严密性试验强度试验金属密封非金属密封50151515652003015602504506030180 （4）对截止阀的严密性试验，水应顺阀体上箭
12、头的方向引入；对闸阀、蝶阀的严密性试验，应将阀门关闭，对密封面进行检查。3注意事项 （1）阀门检验后应做好阀门试压记录，并对检验过的阀门分类放置，做好标记。 （2）试压时应注意安全，严禁重击受压部件，以防伤人。 （3）阀门开闭时应缓慢进行。3.1.10管道的冲洗1.冲洗管道是应用洁净水，冲洗水的流速不低于1.5m/s。2.不允许吹洗的设备及管道应与吹洗的系统隔离。3.吹洗的顺序应按先主管、支管，后排水管依次进行，吹出的赃物不得进入已合格的管道。4.水冲洗应连续进行，以排出口的水色透明度与入口水目测一致为合格；生活给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家生活饮用水标
13、准方可使用。5.当水管经水冲洗合格后暂不运行时，应将水排尽。3.1.11管道刷漆与防腐1.钢管表面除锈后刷防锈漆和调和漆各两道，镀锌钢管外刷银粉漆两道，管道支架和管卡等铁件除锈后刷红丹防锈漆两道，银粉漆两道。2.所用涂料应有制造厂的质量证明书。3.焊缝及其标记在压力试验前部涂漆，管道安装后不易涂得部位应先涂漆4.涂漆的种类、颜色、涂敷的层数和标记等应符合设计文件和规定。5.油漆涂层应均匀，颜色一致；漆膜应牢固、完整无损；色环间距均匀、宽度一致。3.2排水系统安装1.2 排水系统：22#、23#、24#楼 各层污、废水采用重力排水的方式排至室外。污、废水合流排出，经化粪池处理后排至市政排水管网。
14、排水立管、埋地排水管及排水支管采用螺旋降噪PVC-U排水管，粘接接口。PVC-U立管穿楼板处均安装阻火圈，存水弯的水封深度不小于50mm，PVC排水管上每层应设伸缩节，做法详96S406。排水管道的横管与立管连接，采用45斜三通或45斜四通和顺水三通或顺水四通。排水立管与排出管端部的连接，采用两个45弯头。在水流偏转角大于45的排水横管上，应采用自带检查口的弯头、三通。屋面、地下室剪力墙等预埋防水套管，预埋套管尺寸及具体做法参见国标02S404。3.2.1安装工序：认真熟悉图纸，排水系统排水支立管、横感官采用PVC-U排水管溶剂粘连。根据施工组织设计决定的施工方法和技术交底的具体措施做好准备工
