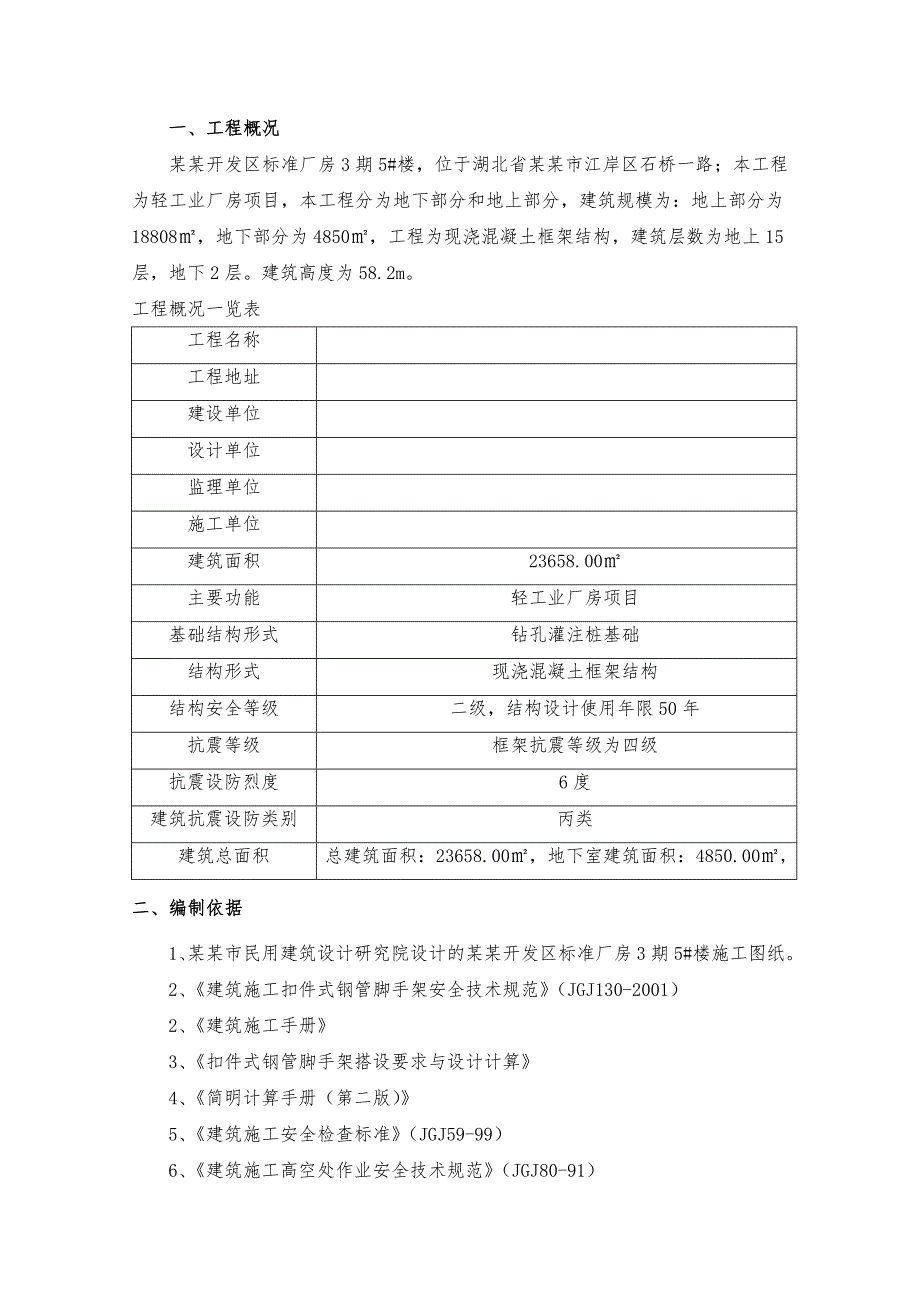

1、一、工程概况某某开发区标准厂房3期5#楼,位于湖北省某某市江岸区石桥一路;本工程为轻工业厂房项目,本工程分为地下部分和地上部分,建筑规模为:地上部分为18808,地下部分为4850,工程为现浇混凝土框架结构,建筑层数为地上15层,地下2层。建筑高度为58.2m。工程概况一览表工程名称工程地址建设单位设计单位监理单位施工单位建筑面积23658.00主要功能轻工业厂房项目基础结构形式钻孔灌注桩基础结构形式现浇混凝土框架结构结构安全等级二级,结构设计使用年限50年抗震等级框架抗震等级为四级抗震设防烈度6度建筑抗震设防类别丙类建筑总面积总建筑面积:23658.00,地下室建筑面积:4850.00,二、

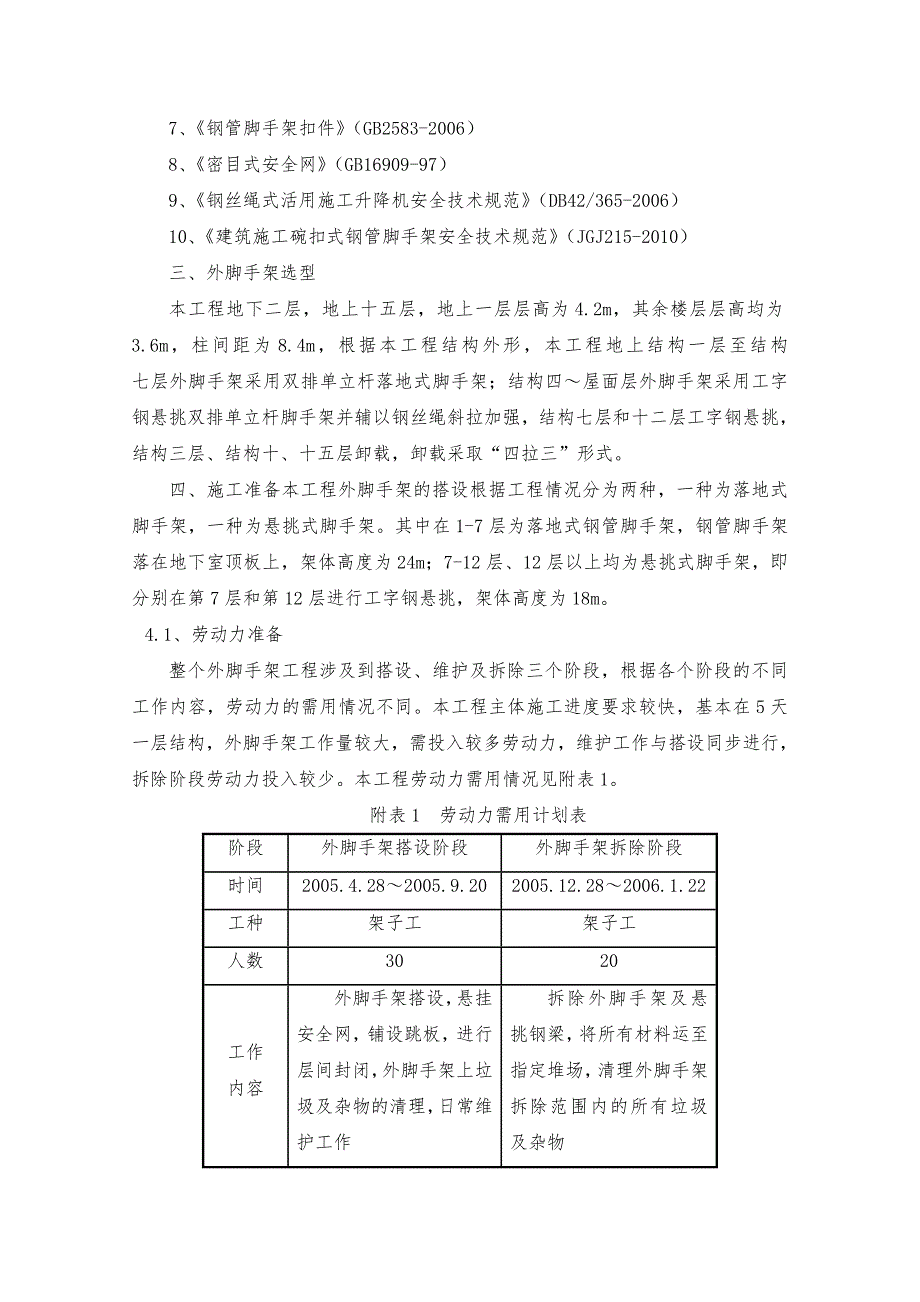

2、编制依据1、某某市民用建筑设计研究院设计的某某开发区标准厂房3期5#楼施工图纸。2、建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)2、建筑施工手册3、扣件式钢管脚手架搭设要求与设计计算4、简明计算手册(第二版)5、建筑施工安全检查标准(JGJ59-99)6、建筑施工高空处作业安全技术规范(JGJ80-91)7、钢管脚手架扣件(GB2583-2006)8、密目式安全网(GB16909-97)9、钢丝绳式活用施工升降机安全技术规范(DB42/365-2006)10、建筑施工碗扣式钢管脚手架安全技术规范(JGJ215-2010)三、外脚手架选型本工程地下二层,地上十五层,地上一层层高

3、为4.2m,其余楼层层高均为3.6m,柱间距为8.4m,根据本工程结构外形,本工程地上结构一层至结构 七层外脚手架采用双排单立杆落地式脚手架;结构四屋面层外脚手架采用工字钢悬挑双排单立杆脚手架并辅以钢丝绳斜拉加强,结构七层和十二层工字钢悬挑,结构三层、结构十、十五层卸载,卸载采取“四拉三”形式。四、施工准备本工程外脚手架的搭设根据工程情况分为两种,一种为落地式脚手架,一种为悬挑式脚手架。其中在1-7层为落地式钢管脚手架,钢管脚手架落在地下室顶板上,架体高度为24m;7-12层、12层以上均为悬挑式脚手架,即分别在第7层和第12层进行工字钢悬挑,架体高度为18m。4.1、劳动力准备整个外脚手架工

4、程涉及到搭设、维护及拆除三个阶段,根据各个阶段的不同工作内容,劳动力的需用情况不同。本工程主体施工进度要求较快,基本在5天一层结构,外脚手架工作量较大,需投入较多劳动力,维护工作与搭设同步进行,拆除阶段劳动力投入较少。本工程劳动力需用情况见附表1。附表1 劳动力需用计划表阶段外脚手架搭设阶段外脚手架拆除阶段时间2005.4.282005.9.202005.12.282006.1.22工种架子工架子工人数3020工作内容外脚手架搭设,悬挂安全网,铺设跳板,进行层间封闭,外脚手架上垃圾及杂物的清理,日常维护工作拆除外脚手架及悬挑钢梁,将所有材料运至指定堆场,清理外脚手架拆除范围内的所有垃圾及杂物4

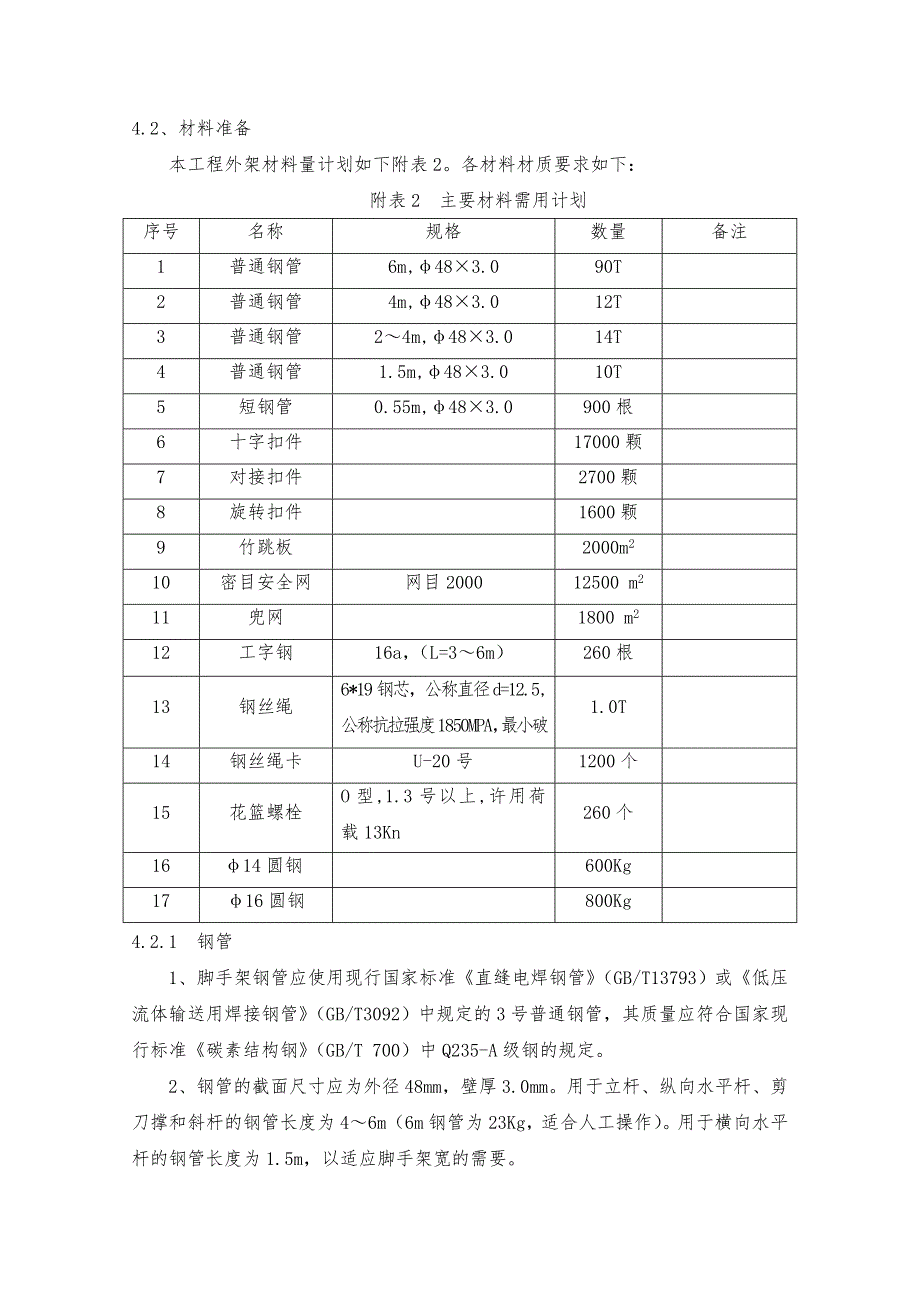

5、.2、材料准备本工程外架材料量计划如下附表2。各材料材质要求如下:附表2 主要材料需用计划序号名称规格数量备注1普通钢管6m,483.090T2普通钢管4m,483.012T3普通钢管24m,483.014T4普通钢管1.5m,483.010T5短钢管0.55m,483.0900根6十字扣件17000颗7对接扣件2700颗8旋转扣件1600颗9竹跳板2000m210密目安全网网目200012500 m211兜网1800 m212工字钢16a,(L=36m)260根13钢丝绳6*19钢芯,公称直径d=12.5,公称抗拉强度1850MPA,最小破断拉力105Kn1.0T14钢丝绳卡U-20号120

6、0个15花篮螺栓O型,1.3号以上,许用荷载13Kn260个1614圆钢14yuangang600Kg1716圆钢800Kg4.2.1 钢管1、脚手架钢管应使用现行国家标准直缝电焊钢管(GB/T13793)或低压流体输送用焊接钢管(GB/T3092)中规定的3号普通钢管,其质量应符合国家现行标准碳素结构钢(GB/T 700)中Q235-A级钢的规定。2、钢管的截面尺寸应为外径48mm,壁厚3.0mm。用于立杆、纵向水平杆、剪刀撑和斜杆的钢管长度为46m(6m钢管为23Kg,适合人工操作)。用于横向水平杆的钢管长度为1.5m,以适应脚手架宽的需要。3、钢管质量的检验要求.钢管的外观质量检验应按附

7、表3进行附表3 钢管质量检验要求项次检查项目验收要求新新管61产品质量合格证必须具备62钢管材质证明书63表面质量表面应平直光滑,不应有裂纹、分层、压痕、划道和硬弯64外径,壁厚-0.50mm,-0.50mm65端面应平整,端面切斜的偏差1.70mm6防锈处理必须进行防锈处理,度锌或刷防锈漆旧旧管11钢管锈蚀程度应每年检查一次管壁上锈蚀的深度,不得超过0.50mm12其它项目同新管项次3、4、5同新管3、4、5.钢管应无裂纹,两端面应平整,严禁打孔。4.2.2 扣件1、应使用与钢管管径相配合的、符合我国现行标准的可锻铸铁扣件。2、技术要求.扣件应采用机械性能不低于KTH330-08的可锻铸铁制

8、作。.铸铁不得有裂纹、气孔;不宜有缩松、砂眼或其它影响使用的铸铁缺陷;并应将影响外观质量的粘砂、披缝、毛刺、氧化皮等清除干净。.扣件与钢管的贴合面必须严格整形,应保证与钢管扣紧时接触良好。.扣件活动部位应能灵活转动,旋转扣件的两旋转面间隙应不小于1mm。.当扣件紧夹钢管时,开口处的最小距离应不小于5mm。.扣件表面应进行防锈处理。3、扣件质量的检验要求.扣件质量应按附表4进行检验附表4 扣件质量检验要求项次检查项目要求新扣件1产品质量合格证,生产许可证,专业检测单位测试报告必须具备2表面质量及性能应符合技术要求(2)(6)的规定3螺栓不得滑丝旧扣件4同新扣件的项次2、3五、主要施工工艺及技术要

9、求5.1脚手架的搭设施工工艺落地式脚手架双排脚手架搭设高度为为24m,立杆采用单立杆;搭设尺寸为:横距Lb为 0.95m,纵距La为1.5m,大小横杆的步距为1.80 m(其中第一层结构层高为4.2m,因此第一层步距为1.5m);内排架距离墙长度为0.35m;大横杆在上,搭接在小横杆上的大横杆根数为 2 根;采用的钢管类型为 483.5; 横杆与立杆连接方式为双扣件;取扣件抗滑承载力系数为 1.00;连墙件采用两步三跨(由于一层结构层高为4.2m,步距为1.5m,因此一层结构的连墙件为三步),竖向间距 3.5 m,水平间距4.5 m,采用扣件连接;连墙件连接方式为双扣件;1)下图为脚手架搭设平

10、面布置图2)下图为工字钢平面布置图5.1.1 搭设顺序1、起步脚手架铺设垫板摆放扫地杆逐根树立杆、随即与扫地杆扣紧装扫地横向水平杆并与立杆或扫地杆扣紧安装第一步纵向杆(与各立杆扣紧)安装第一步横向杆第二步纵向水平杆第二步横向水平杆第三纵向水平杆和横向水平杆连墙杆接长立杆加设剪刀撑铺设脚手板在作业面搭设护身栏杆挂安全网。2、楼层脚手架接长立杆安装第一步纵向水平杆(与各立杆扣紧)安装第一步横向水平杆第二步纵向水平杆第二步横向水平杆加设剪刀撑铺设脚手板在作业面搭设护身栏杆挂安全网。5.1.2 落地式脚手架搭设的一般要求1、地上结构外脚手架落在-0.300m和-1.55m标高楼板上,沿纵向设置宽200

11、mm、高65mm的通长垫板,垫板采用2根50100的木枋上钉15mm厚九层板。按照立杆纵距要求从角部开始布置垫板。2、立杆:.立杆采用单立杆。立杆纵向间距1500mm,横向间距750mm,内立杆距墙皮距离以450mm为主,局部位置不够处进行调整,步高1.5m。钢管接长采用对接扣件。.立杆采用6m长钢管搭设,除在顶层可采用搭接外,其余各接头必须采用对接扣件对接,对接、搭设应符合以下要求:对接接头扣件开口方向应向下或向内,以防雨雪进入。立杆上的对接扣件应交错布置,相邻立杆接头位置的错开不小于500mm。各接头与中心节点相距不应大于步距的1/3即500mm。立杆接头如下图所示。立杆的搭接长度不应小于

12、1m,不少于两个旋转扣件固定,端部扣件盖板的边缘至杆端不应小于100mm。3、纵向水平杆:.纵向水平杆设置于立杆的内侧、横向水平杆之下,并采用直角扣件与立杆扣紧。.纵向水平杆一般采用对接扣件连接,至边角处也可采用搭接。对接、搭接应符合以下要求:对接接头应交错布置,不应设在同跨内,相邻接头水平距离不应小于500mm,与相近立杆的距离不大于立杆纵距的1/3,即500mm。搭接接头长度不应小于1m,并应等距设置3个旋转扣件固定,端部扣件盖板边缘至杆端的距离不应小于100mm。.纵向水平杆的长度一般不宜小于3跨,并不大于6m。.所有外架外侧纵向水平杆间均设置腰杆,腰杆的搭设要求同纵向水平杆。3、横向水

13、平杆:.每一主节点处必须设置一根横向水平杆,横向水平杆长度1.2,采用直角扣件扣紧在纵向水平杆上,该杆的轴线偏离主节点的距离不应大于150mm。.操作层非主节点处的横向水平杆根据支撑脚手板的需要设置。.横向水平杆伸出大横杆外的长度应控制在150200mm。.两根横向水平杆间需加设小横杆,小横杆距建筑物距离为450mm。4、剪刀撑:.每纵向6步、横向6跨设置一道剪刀撑,沿脚手架全高及外侧方向连续设置,剪刀撑与地面成4560角;剪刀撑主要采用6m长钢管,最下面的斜杆与立杆的连接点离地面不应大于500mm,斜杆接长采用对接扣件,除斜杆两端扣紧外,中间应增加24个扣结点。.剪刀撑斜杆的接头除顶层可以采

14、用搭接外,其余各接头均必须采用对接接头。.剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立柱上,旋转扣件中心线距主节点的距离不应大于150mm。.脚手架非封闭端如转截面处、施工电梯断开处脚手架端头应设置之字形斜撑及连墙件。5、与结构连接件:为防止外架受水平力产生变形,外架应和结构进行拉结,拉结采用二种形式:1)钢管抱柱的形式,每层至少设二道,分别位于板面标高上150m位置。采用钢管将柱四面箍紧,伸出钢管采用直角扣件扣在主节点或纵向水平杆上,柱角采用模板及木枋做好保护2)预埋短钢管的形式拉结,采用每间隔一层在楼板上预埋短钢管,再用连墙杆将外架与短钢管间连接起来。在遇到剪力墙时,在剪力墙上预埋100100木盒子(木盒子底标高同板面标高),以便连墙杆与预埋在板上的短钢管进行连接。连墙杆应呈水平设置,当不能水平设置时,与脚手架连接的一端可稍下斜连接,严
