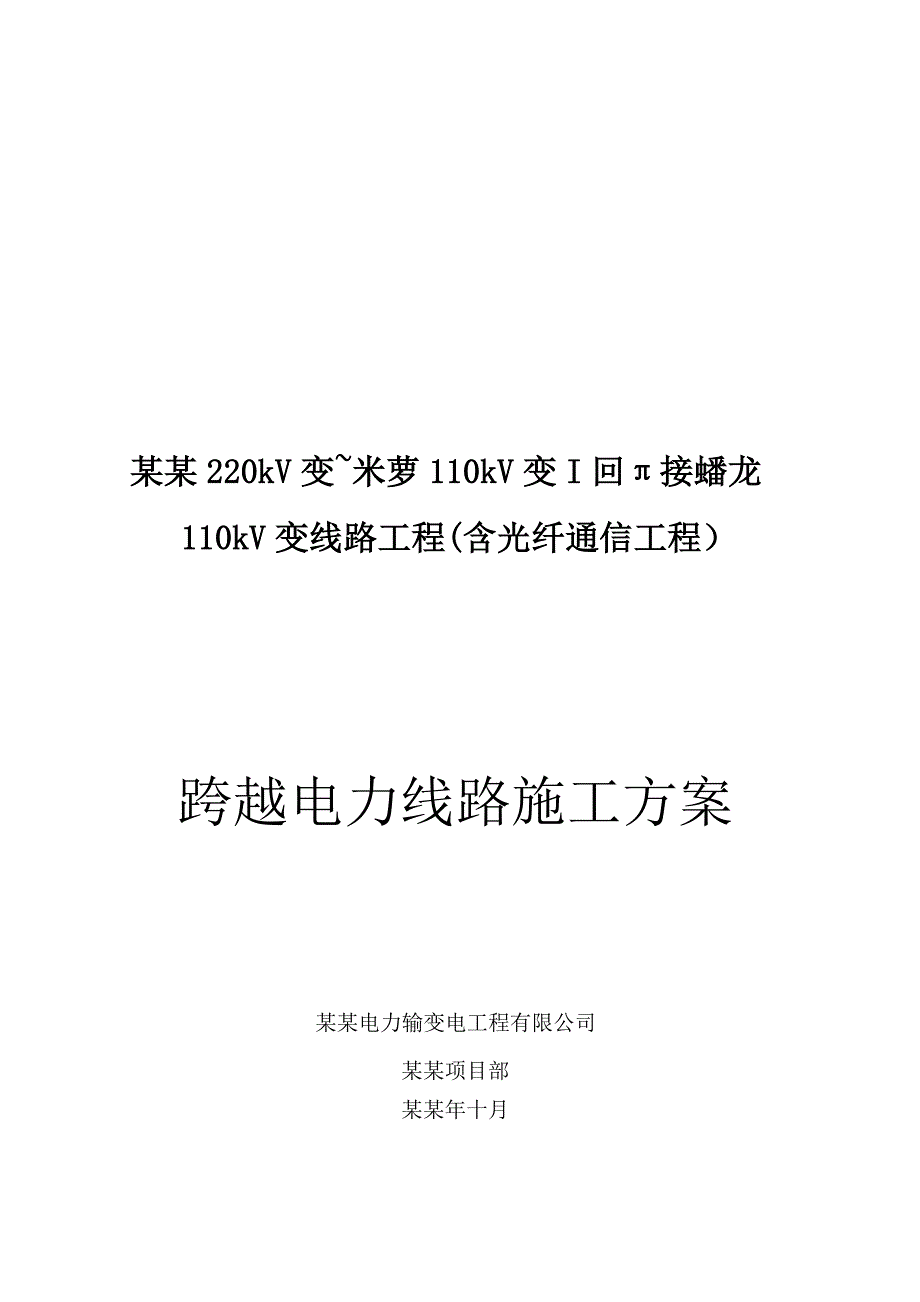

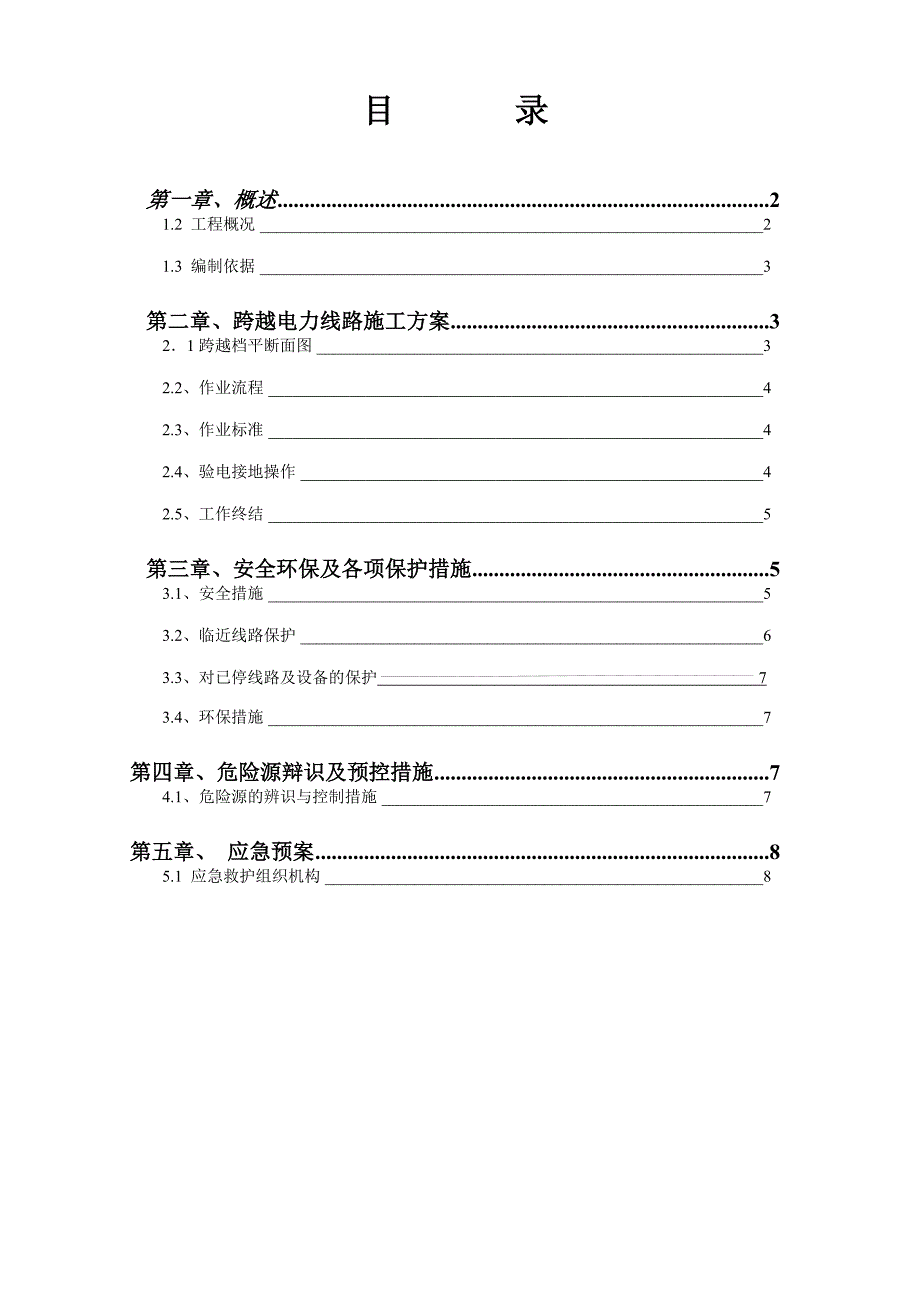

1、某某220kV变米萝110kV变I回接蟠龙 110kV变线路工程(含光纤通信工程）跨越电力线路施工方案 某某电力输变电工程有限公司某某项目部某某年十月目 录第一章、概述21.2 工程概况21.3 编制依据3第二章、跨越电力线路施工方案321跨越档平断面图32.2、作业流程42.3、作业标准42.4、验电接地操作42.5、工作终结5第三章、安全环保及各项保护措施53.1、安全措施53.2、临近线路保护6 3.3、对已停线路及设备的保护 73.4、环保措施7第四章、危险源辩识及预控措施74.1、危险源的辨识与控制措施7第五章、 应急预案85.1 应急救护组织机构8 第一章、概述1.1 适用范围为保

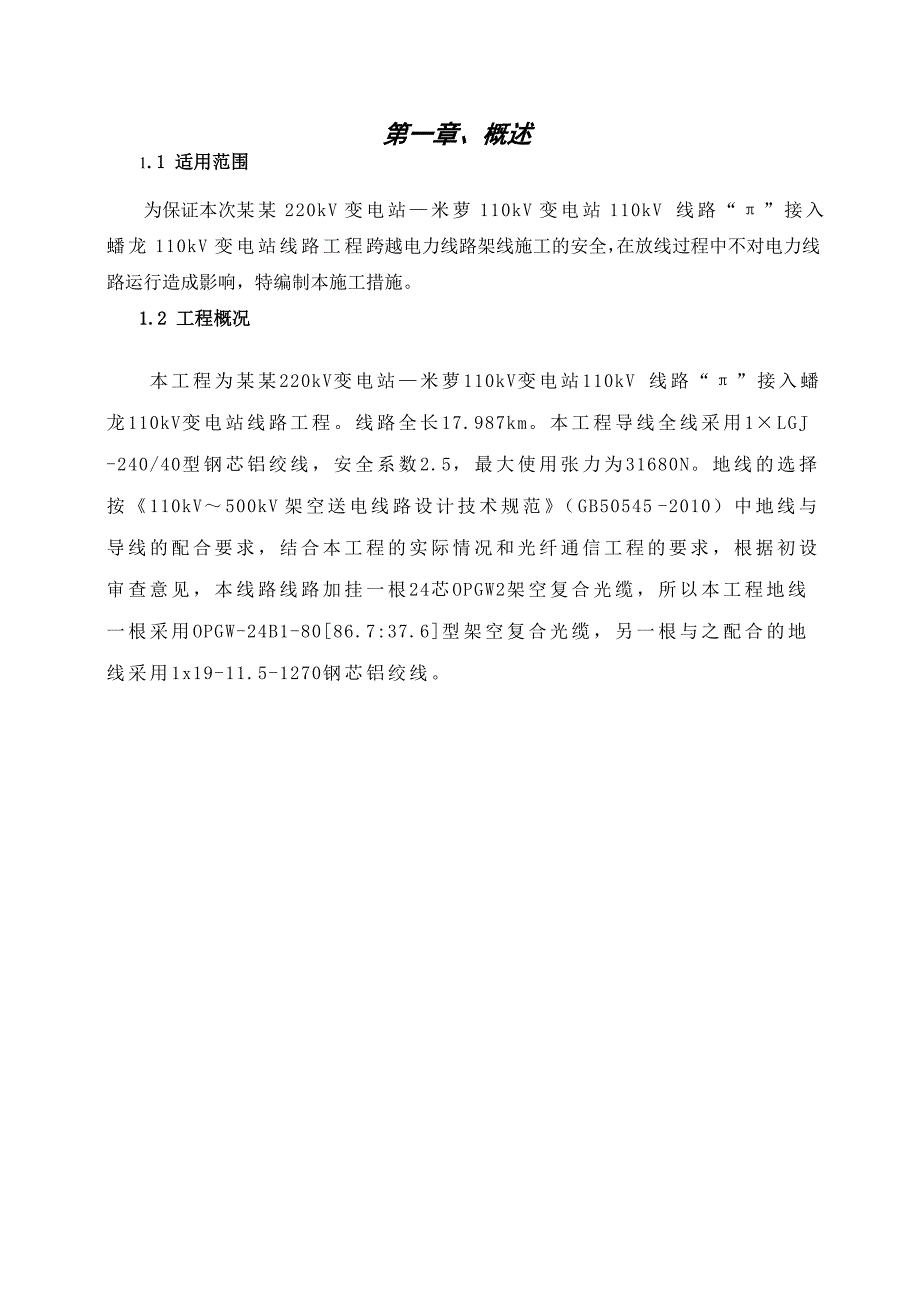

2、证本次某某220kV变电站米萝110kV变电站110kV 线路“”接入蟠龙110kV变电站线路工程跨越电力线路架线施工的安全，在放线过程中不对电力线路运行造成影响，特编制本施工措施。1.2 工程概况 本工程为某某220kV变电站米萝110kV变电站110kV 线路“”接入蟠龙110kV变电站线路工程。线路全长17.987km。本工程导线全线采用1LGJ -240/40 型钢芯铝绞线，安全系数2.5，最大使用张力为31680N。地线的选择按110kV500kV 架空送电线路设计技术规范（GB50545 -2010）中地线与导线的配合要求，结合本工程的实际情况和光纤通信工程的要求，根据初设审查意见
3、，本线路线路加挂一根24芯OPGW2架空复合光缆，所以本工程地线一根采用OPGW-24B1-8086.7:37.6型架空复合光缆，另一根与之配合的地线采用1x19-11.5-1270钢芯铝绞线。 1.3 跨越明细表表1-3 跨越明细表序号 施工杆号 跨越电力线路名称跨越线路杆号 计划停电时间 危险源 预控措施备注01P3#-P4#10kV红岩线P6#-P8#2013.11.16-2013.11.171、未编制施工安全技术措施2、施工前未进行现场勘察，措施不可靠，操作性不强3、施工前未对所有施工人员进行“三交”活动4、现场未设立安全监护人或监护不到位5、临时拉线不符合要求6、工器具不合理7、信号
4、不畅通1、 跨越电力线路时根据现场实际地形，制定相应施工方案报批，方可开始施工2、 施工前组织施工负责人对跨越现场进行勘察，针对地形、特点指定安全、可靠、操作性强的施工方案3、 施工前对所有施工人员进行安全、质量、措施交底活动，保证每个施工人员熟悉作业内容、安全和质量要求，不盲目施工4、 施工现场必须设立专职安全员，对所有施工人员的作业情况做好安全监护工作，保证按措施进行操作5、 临时拉线做好后，现场负责人必须进行检查6、 施工前施工负责人必须对所需的工机具进行检查，不得以小代大，防止不合格工机具流入施工现场7、 跨越施工时，跨越场应保证与牵引和尾架端信号畅通，在施工过程中，应加强监视，遇特殊
5、情况立即停止牵引特殊情况顺延02P7#-P8#35kV岔观线P14#-P16#2013.11.24- 2013.11.25003N14#-N15#P14#-P15#10kV蟠龙线P17#-P20#2013.11.242013.11.2510kV加开营线P16#-P18# 35kV岔观线P21#-P20#35kV陡蟠线P88#-P87#35kV米蟠线P65#-P64#10kV加开营支线坝子线P4#-P6#1.4 编制依据（1）电力建设安全工作规程（DL 5009.22004） （2）工程建设标准强制性条文-电力工程部分（2011版） （3）输变电工程建设标准强制性条文实施管理规程（Q/GDW24
6、8-2012）（4）输电线路施工机具设计试验基本要求DL/T875-2004（5）110-500kV架空电力线路施工及验收规范（GB 50233-2005）（6）中国南方电网有限责任公司企业标准10千伏-500千伏输变电及配电工程验 收与评定标准（第一册：输电线路工程） （7） 中国南方电网有限责任公司安全生产工作规定CSG/MS0403-2005（8） 跨越电力线路架线施工规程DL/T5106-1999（8） 本工程设计施工图、技术交底资料及施工作业指导书 第二章、跨越电力线路施工方案 本工程跨多条电力线路，经我项目部专业技术人员和安全人员现场查看之后，为确保跨越施工的安全，决定跨电力线采用
7、一下几种方案保证其安全施工。 N141JG123 P141JG123虚线内为本次施 工区域21跨越档平断面图跨35kV岔观线35kV陡蟠线37361011档 距 412 米 跨越水黄 公 路 跨10kV加开营支线 坝子线 N151JG223 P151JG123 2.2、作业流程 1）组织充足的施工人员，所需工器具、材料准备齐全； 2）勘察线路，办理电力线路第一种工作票； 3）编制准确、全面的“四措方案”； 4）站队“三交”和作业前一小时培训，分析危险源与预控措施； 5）作业信息发布，得到许可人许可； 6）标准化作业指导书执行到位，现场把关安全督促到位； 7）工作进度、安全状况汇总； 8）办理工
8、作终结手续并签字存档。 2.3、作业标准 1）正确填写标准化作业票、作业卡。 2）工作负责人正确安全地组织工作，严格执行工作票所列安全措施。 3）专责监护人认真履行监护职责及时纠正不安全的行为。 4）登杆作业人员认真核对线路名称、杆塔号、标志是否与停电线路相符。 5）使用相应电压等级合格的验电器逐相验电，明确无电压后立即正确装设接地线并三相短路。 6）所有施工地点需设置醒目的安全标志和安全围栏，挂接地处设置警示牌或安全围栏。 7）施工完毕后，工作负责人检查设备线路上确认作业人员已全部撤离施工 现场无遗留物，再命令撤除安全措施。 8）清理工作现场和清点接地线组数，办理工作终结手续，作好作业总结并
9、签字存档。2.4、验电接地操作验电：接到停电线路发出停电通知后，首先要进行验电手续。验电要用合格的验电器，验明线路确无电压。：验电时应戴绝缘手套，穿绝缘鞋，并有专人监护。：验电时绝缘棒的验电部分逐渐接近导线，听其有无放电声，确定线路是否带电，使用新型不接触验电器必须按要求进行验电操作。：对同杆塔架设多层电力线路进行验电时，先低压后高压，先下层后上层。挂接地线：线路经验电后，确实没有带电，则可在施工段内停电线路侧杆塔上挂接地线。若施工线路可能有感应电时，应加挂接地线。：同杆塔架设的多层电力线路挂接地线时，应先低压后高压、先下层后上层。：挂接地线时，应先接地后接导线，接地线连接要可靠，不准缠绕。拆
10、接地线的程序与此相反。：接地线必须用多股软铜线组成，其截面积不得小于25平方毫米。装、拆工作接地线时，工作人员应使用绝缘棒或绝缘绳，人体不得碰触接地线。工作间断或过夜时，作业段内的全部工作接地线必须保留；恢复作业前，必须检查接地线是否完整、可靠。2.5、工作终结1）施工结束后，现场作业负责人必须对现场进行全面检查，待全部作业人员（包括工具、材料）撤离杆塔后方可命令拆除停电线路上的工作接地线；工作接地线一经拆除，该线路即视为带电，严禁任何人再登杆塔进行任何工作。2）工作终结后，工作负责人应报告工作许可人，报告的内容如下：工作负责人姓名，该线路上某处（说明起止杆塔号、分支线名称等）工作已经完工，线
11、路改动情况，工作地点所挂的工作接地线已全部拆除，杆塔和线路上已无遗留物，工作人员已全部撤离，可以送电。 第三章、安全环保及临近线路措施3.1、安全措施 1、放紧线严格按照作业指导书施工作业。 2、所有的施工工具必须进行检验，检验合格后才能进如现场施工，各项检查完毕跨越工作准备妥当、人员全部就位后，接到跨越施工的命令后即可进行跨越放紧线施工。3、停电前向运行单位提交书面停电申请（包括工作任务、人员状况和安全措施要求）和施工安全技术措施。经运行单位审查同意后，应由所在运行单位严格按规定签发“电力线路第一种工作票”，并履行工作许可手续。4、停电、送电工作必须指定专人负责。严禁采用口头或约时停电、送电
