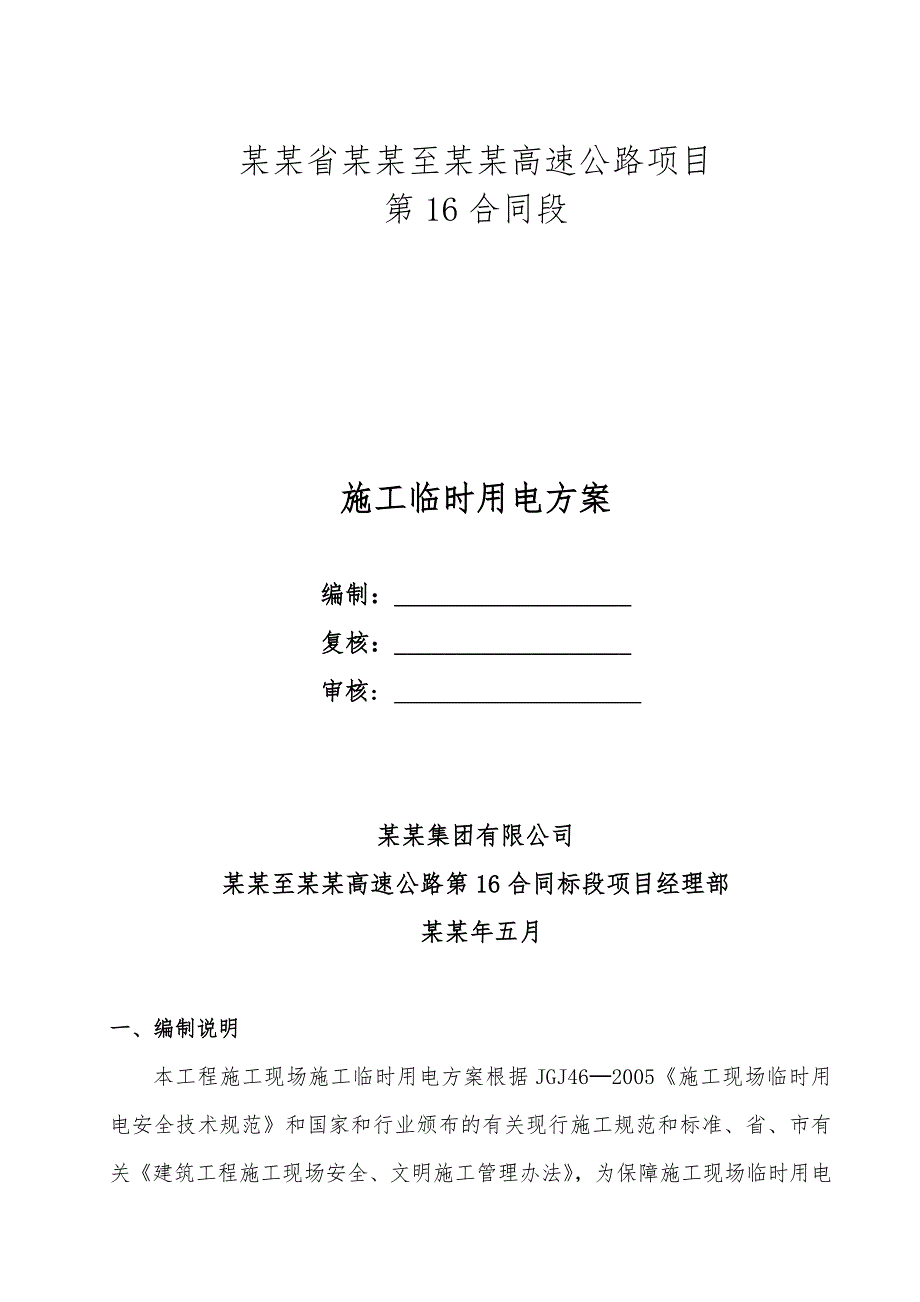

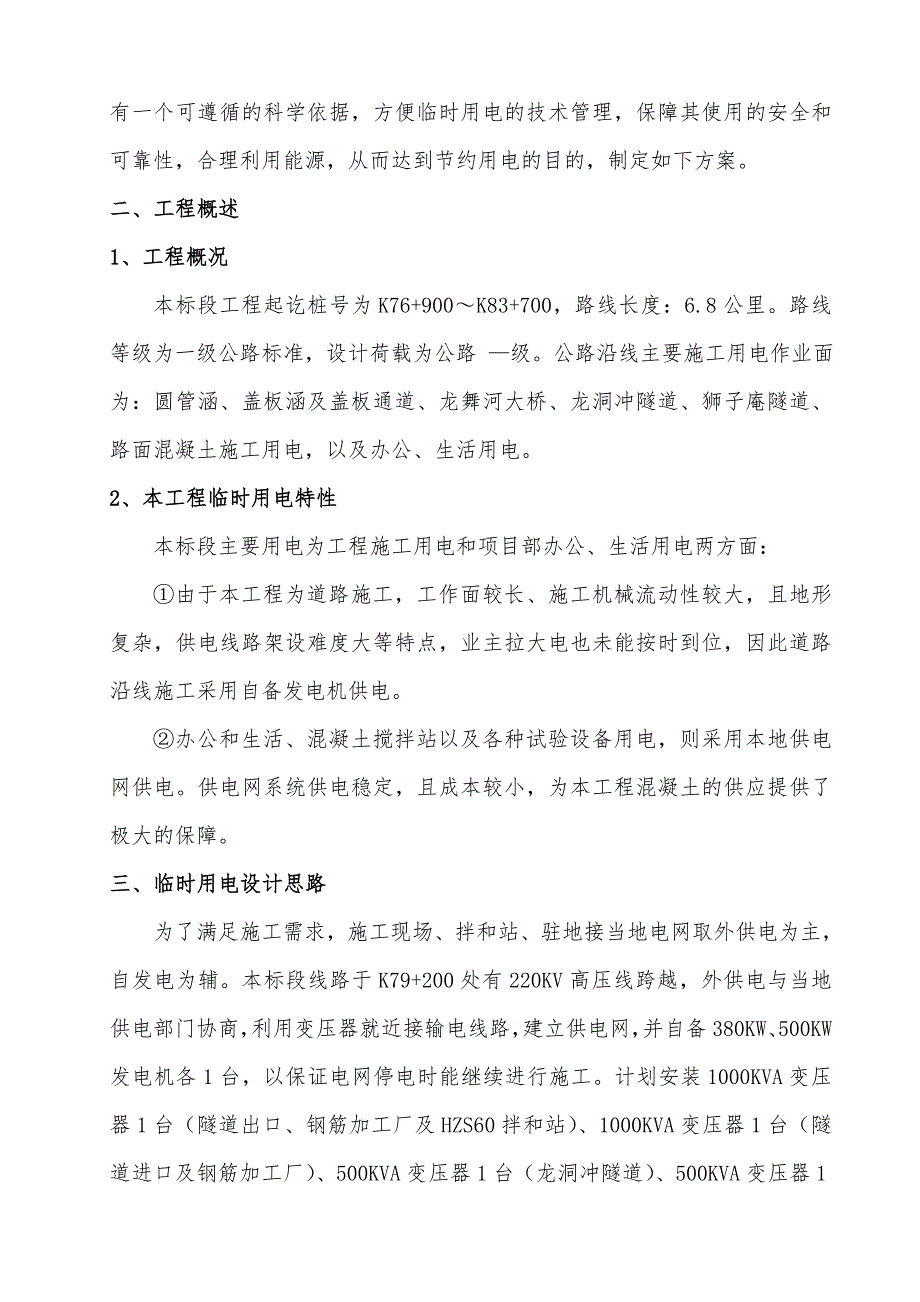

1、某某省某某至某某高速公路项目第16合同段 施工临时用电方案编制：_ 复核：_审核: 某某集团有限公司某某至某某高速公路第16合同标段项目经理部 某某年五月一、编制说明本工程施工现场施工临时用电方案根据JGJ462005施工现场临时用电安全技术规范和国家和行业颁布的有关现行施工规范和标准、省、市有关建筑工程施工现场安全、文明施工管理办法，为保障施工现场临时用电有一个可遵循的科学依据，方便临时用电的技术管理，保障其使用的安全和可靠性，合理利用能源，从而达到节约用电的目的，制定如下方案。二、工程概述1、工程概况本标段工程起讫桩号为K76+900K83+700，路线长度：6.8公里。路线等级为一级公路
2、标准，设计荷载为公路 级。公路沿线主要施工用电作业面为：圆管涵、盖板涵及盖板通道、龙舞河大桥、龙洞冲隧道、狮子庵隧道、路面混凝土施工用电，以及办公、生活用电。2、本工程临时用电特性本标段主要用电为工程施工用电和项目部办公、生活用电两方面：由于本工程为道路施工，工作面较长、施工机械流动性较大，且地形复杂，供电线路架设难度大等特点，业主拉大电也未能按时到位，因此道路沿线施工采用自备发电机供电。办公和生活、混凝土搅拌站以及各种试验设备用电，则采用本地供电网供电。供电网系统供电稳定，且成本较小，为本工程混凝土的供应提供了极大的保障。三、临时用电设计思路为了满足施工需求，施工现场、拌和站、驻地接当地电网

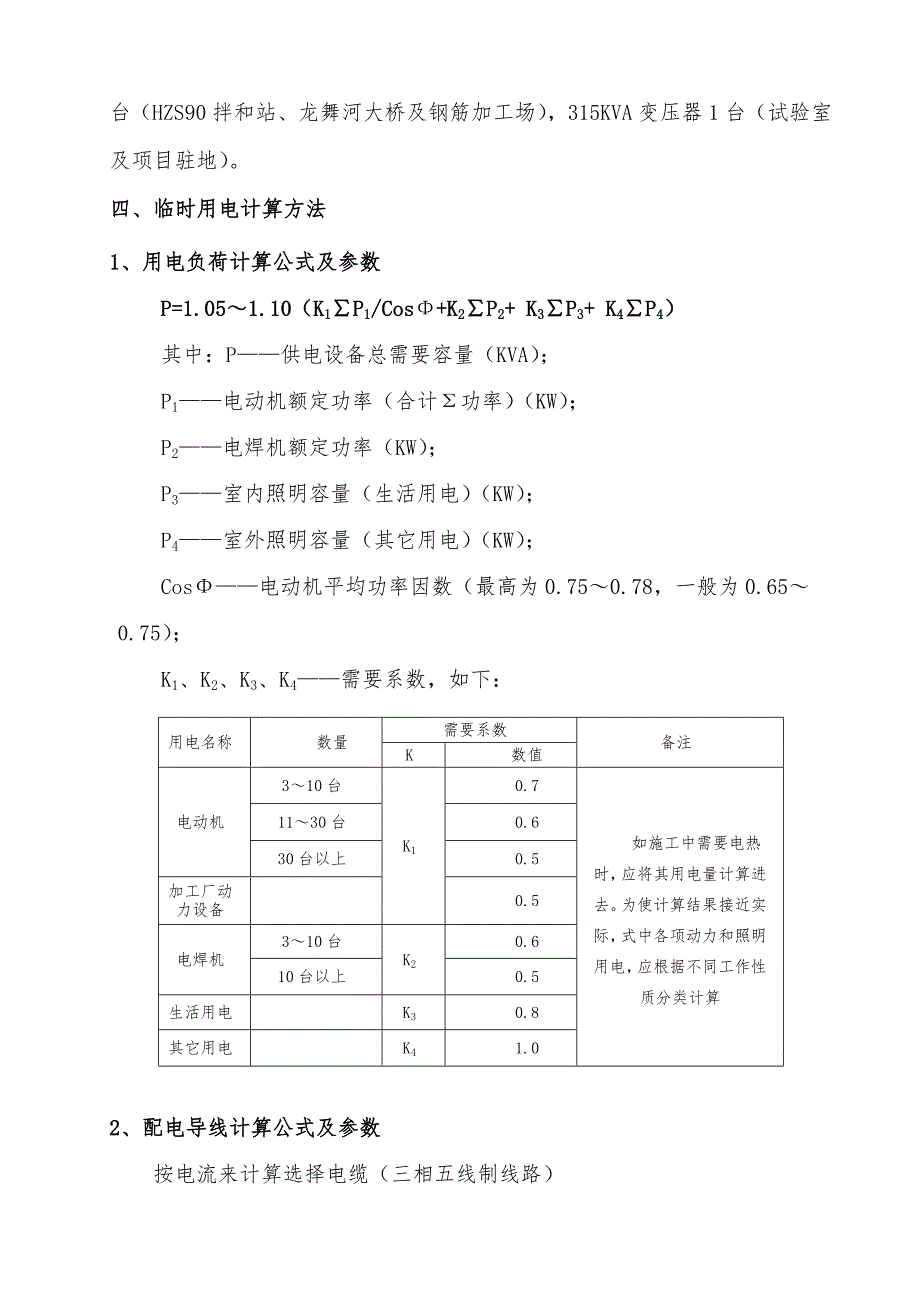

3、取外供电为主，自发电为辅。本标段线路于K79+200处有220KV高压线跨越，外供电与当地供电部门协商，利用变压器就近接输电线路，建立供电网，并自备380KW、500KW发电机各1台，以保证电网停电时能继续进行施工。计划安装1000KVA变压器1台（隧道出口、钢筋加工厂及HZS60拌和站）、1000KVA变压器1台（隧道进口及钢筋加工厂）、500KVA变压器1台（龙洞冲隧道）、500KVA变压器1台（HZS90拌和站、龙舞河大桥及钢筋加工场），315KVA变压器1台（试验室及项目驻地）。四、临时用电计算方法1、用电负荷计算公式及参数P=1.051.10（K1P1/Cos+K2P2+ K3P3+
4、 K4P4）其中：P供电设备总需要容量（KVA）；P1电动机额定功率（合计功率）（KW）；P2电焊机额定功率（KW）；P3室内照明容量（生活用电）（KW）；P4室外照明容量（其它用电）（KW）；Cos电动机平均功率因数（最高为0.750.78，一般为0.650.75）；K1、K2、K3、K4需要系数，如下：用电名称数量需要系数备注K数值电动机310台K10.7如施工中需要电热时，应将其用电量计算进去。为使计算结果接近实际，式中各项动力和照明用电，应根据不同工作性质分类计算1130台0.630台以上0.5加工厂动力设备0.5电焊机310台K20.610台以上0.5生活用电K30.8其它用电K41
5、.02、配电导线计算公式及参数按电流来计算选择电缆（三相五线制线路）I线=P*103 / 31/2*(U线*cos)其中：I线电流值P总功率U线电压（380V或220V）cos功率因素，临时网线取0.85查表表3可得， 当I线A时总线路采用以下截面的铝芯线。表3：常用配电导线持续允许电流表(A)导线标称截面(mm2)TJ型(铜线)裸线橡皮或塑料绝缘线单芯500铝芯橡皮线铝芯塑料线2.5-35324-45426-585510-85751613010511010525180135145138352201701801705027021523021570340265285265954153253453
6、25120485375400375150570440470430185645500540490 3临时用电计算3.1、本工程所需发电机投入的主要供、耗电设备自备供电系统设备1发电机1台380KW2发电机1台500KW合 计880KW公路沿线施工设备（柴油发电机供电）1JZC350拌和机1台5.5KW2沙浆搅拌机5台25.5KW单台5.5KW3电焊机2台60KVA单台30KVA4插入式振捣器4台6KW单台1.5KW5平板振捣器2台3KW单台1.5KW6潜水泵3台7.7KW4KW、1.5KW、2.2KW7其它用电10KW包括电动工具、施工照明、小型用电设备合计机械设备总功率57.7KW公路沿线设备
7、用电负荷计算（自备发电）P=1.1(K1P1/cos+K2P2+ K3P3+ K4P4) =1.1(0.647.7/0.75+0.660+0.80+1.010)=1.1(38.16+36+0+10)=92.576KVA注：P1电动机额定功率（合计功率）（kW）；P2电焊机额定容量（KVA）；P3室内照明容量（生活用电）（KW）；P4室外照明容量（其它用电）（KW）；cos电动机的平均功率因数K1、K2、K3、K4需要系数公路沿线总用电功率57.7KW/h，通过计算所得用电负荷为92.576KVA，因各作业面根据施工工序的进程投入机械设备，并不是同时使用，因此我标段自备的二台发电机满足施工用电需
8、求。3.2、隧道出口施工、钢筋加工厂、HZS60拌和站、生活区用电变压器选择3.2.1 隧道出口施工、钢筋加工场、HZS60拌和站、生活区用电设备统计序号机械名称数量（台）每台功率（KW）总功率（KW）备注1空压机41104402砼喷射机220403通风机21322644输送泵2551105隧道照明206电焊机4301207衬砌台车222448钢筋弯曲机1339钢筋调直机13310钢筋切断机13311切割机12.22.212搅拌机1606013斜皮带机1373714水泥输送机1151515粉煤灰输送机1151516办公及照明20设备总容量1196.23.2.2、变压器用电量计算P总 =K1P1
9、/ COS +K2P2 + K3P3+ K4P4 =0.7981/0.7+0.6175+0.840=1118KVA3.2.3. 选择变压器我标段隧道出口施工、钢筋加工厂、HZS60拌和站、生活区用电总功率为1196.2KW/h,通过计算所得用电负荷为1118KVA,因每个用电设备不是同时，因此我标段在选择此处安装容量1000KVA变压器。1、 变压器至隧道出口：a:隧道出口用电总量: P出=K1P1/ COS +K2P2 + K3P3+ K4P4=0.7854/0.7+0.644+20=900.4KVAb: 按允许电流选择：（三相五线制）I线=P *103/ 31/2*(U线*cos)=900
10、.4*103 / 31/2*(380*0.75) =/493.63 =1824.04 A注：I线电流值K、P同上式U线电压cos功率因素，临时网线取0.75查表可得，I线1824.04 A总线路采用截面为185mm2的塑料铝芯线。三相五线制导线引入的TN-S系统，总配箱处设总接地装置，三级配电，两级保护。2、变压器至钢筋加工场：a:钢筋加工场用电量 : P钢=K1P1/ COS +K2P2 + K3P3+ K4P4=0.7*11.2/0.7+0.6*60+20=11.2+36+20=67.2KVAb: 按允许电流选择：（三相五线制）I线=P *103/ 31/2*(U线*cos)=67.2*1
11、03 / 31/2*(380*0.75) =67200/493.63 =136.13 A注：I线电流值K、P同上式U线电压cos功率因素，临时网线取0.75查表可得，I线136.13 A总线路采用截面为25mm2的塑料铝芯线。三相五线制导线引入的TN-S系统，总配箱处设总接地装置，三级配电，两级保护。 3、变压器至拌合站：a:拌合站用电量 : P生=K1P1/ COS +K2P2 + K3P3+ K4P4=0.7*127/0.7+20=127+20=147KVA b: 按允许电流选择：（三相五线制）I线=P *103/ 31/2*(U线*cos)=147*103 / 31/2*(380*0.7
12、5) =/493.63 =297.79 A注：I线电流值K、P同上式U线电压cos功率因素，临时网线取0.75查表可得，I线297.79A总线路采用截面为70mm2的塑料铝芯线。三相五线制导线引入的TN-S系统，总配箱处设总接地装置，三级配电，两级保护3.3. HZS90拌合站、钢筋加工厂及龙舞河大桥变压器选择3.3.1 HZS90拌合站、钢筋加工厂及龙舞河大桥设备用电量统计序号机械名称数量（台）每台功率（KW）总功率（KW）备注1电焊机230602钢筋弯曲机1333钢筋调直机1334钢筋切断机1335切割机12.22.26搅拌机160607斜皮带机137378水泥输送机115159粉煤灰输送机1151510冲击钻1656511泥浆泵1151512办公及照明20设备总容量298.2 3.3.2 HZS90拌合站、钢筋加工厂及龙舞河大桥变压器选择： P拌=K1P1/ COS +K2P2 + K3P3+ K4P4 =0.7238.
