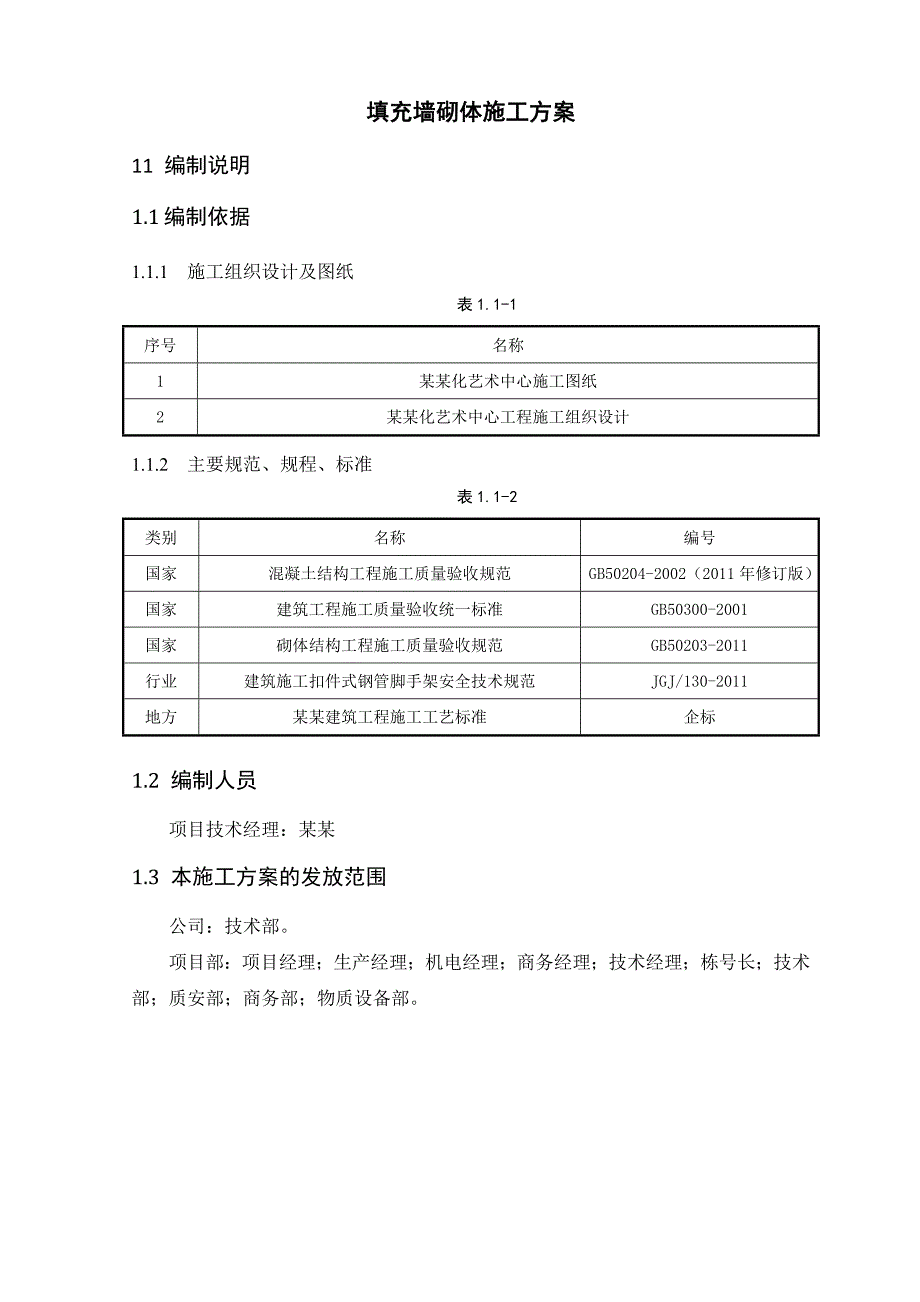

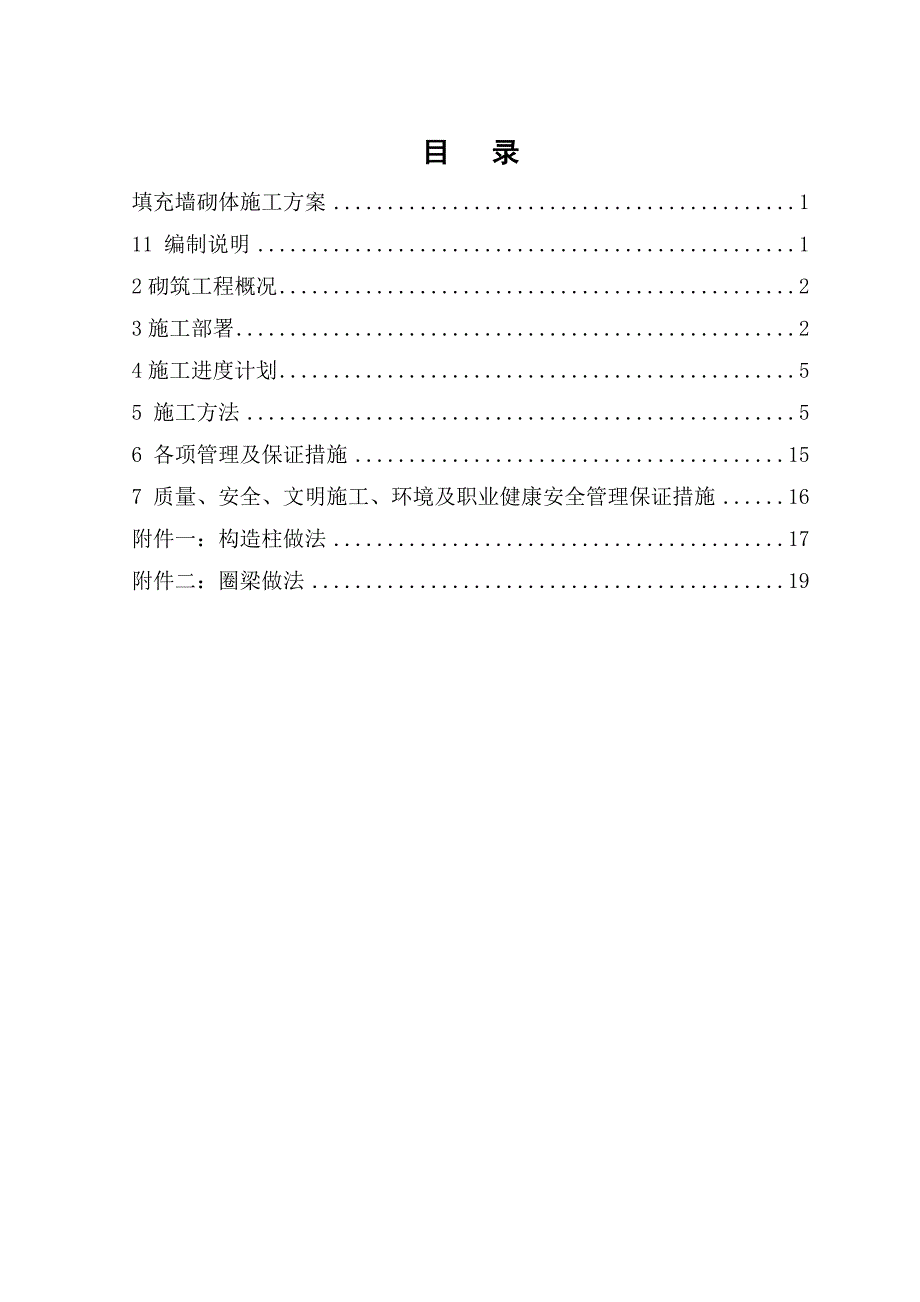

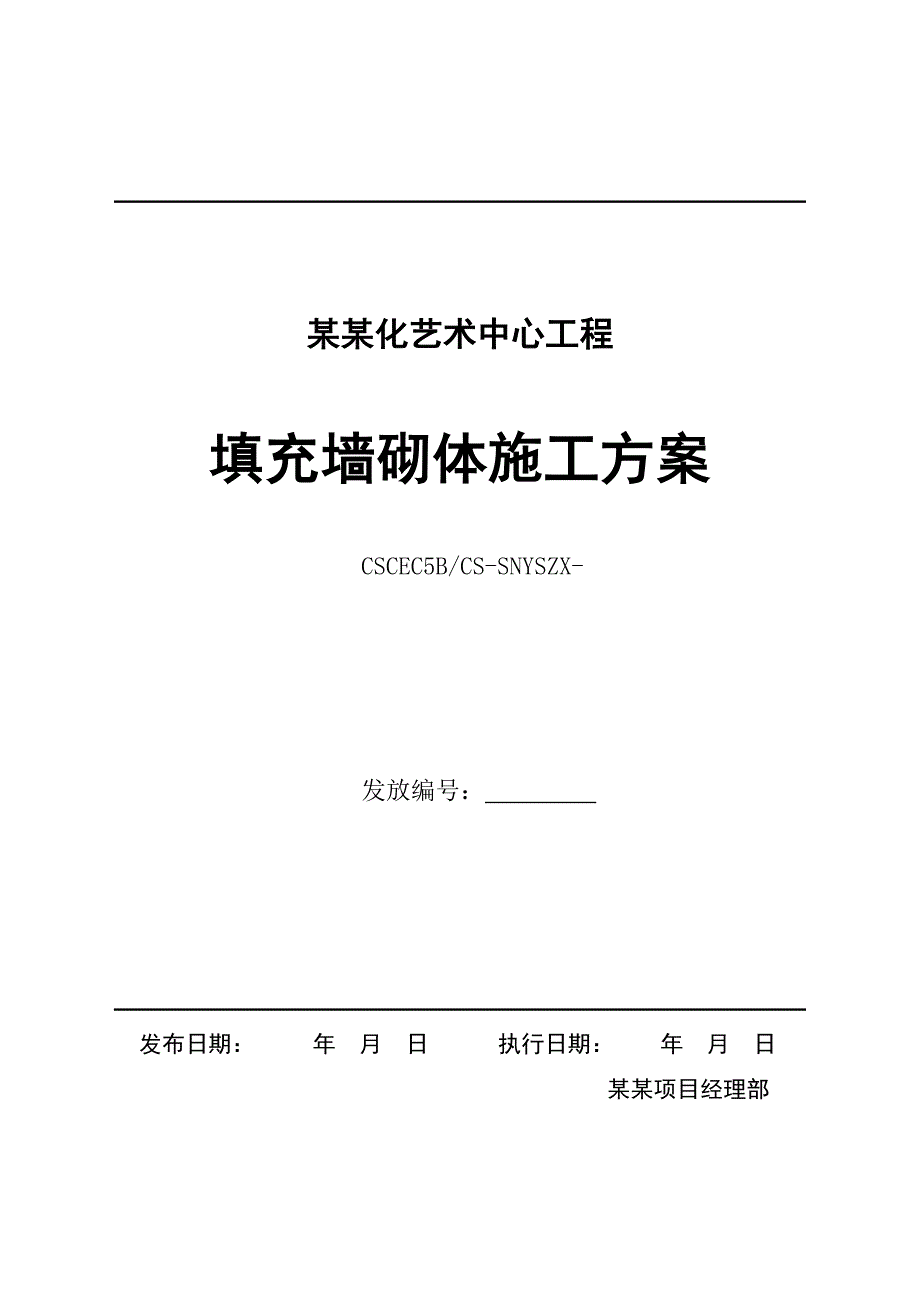

1、 某某化艺术中心工程填充墙砌体施工方案CSCEC5B/CS-SNYSZX-发放编号： 发布日期： 年 月 日 执行日期： 年 月 日某某项目经理部目 录填充墙砌体施工方案111 编制说明12砌筑工程概况23施工部署24施工进度计划55 施工方法56 各项管理及保证措施157 质量、安全、文明施工、环境及职业健康安全管理保证措施16附件一：构造柱做法17附件二：圈梁做法19填充墙砌体施工方案11 编制说明1.1 编制依据1.1.1 施工组织设计及图纸表1.1-1序号名称1某某化艺术中心施工图纸2某某化艺术中心工程施工组织设计1.1.2 主要规范、规程、标准表1.1-2类别名称编号国家混凝土结构工
2、程施工质量验收规范GB50204-2002（2011年修订版）国家建筑工程施工质量验收统一标准GB50300-2001国家砌体结构工程施工质量验收规范GB50203-2011行业建筑施工扣件式钢管脚手架安全技术规范JGJ/130-2011地方某某建筑工程施工工艺标准企标1.2 编制人员项目技术经理：某某 1.3 本施工方案的发放范围公司：技术部。项目部：项目经理；生产经理；机电经理；商务经理；技术经理；栋号长；技术部；质安部；商务部；物质设备部。2砌筑工程概况2.1 砌筑工程设计概况某某化艺术中心坐落于湖南省株洲市神农城规划区域的西北角，西临神农大道，北临珠江北路，东临森林路，南侧为神农湖。地
3、下1层，地上4层，建筑高度24m（结构最高点），总建筑面积：20516 m。艺术中心各层层高如表1所示。楼层层高基础部分一层结构二层结构三层结构四层结构层高6.0、4.0m5m3.500m6.00m4.5m本工程除特殊注明外,采用200/100mm厚加气混凝土砌块,厚度见图纸标注。防火分区隔墙采用耐火时间达3小时以上的200厚加气混凝土砌块。加气混凝土砌块强度等级为A5，地面以下或防潮层以下采用的M5水泥砂浆砌筑，其它采用M5混合砂浆砌筑。加气混凝土砌块须采用优等品或一等品，容重600Kg/m3，抗压强度3.5Mpa，抗冻性能2.0Mpa，导热系数0.11W/m.k，隔音性能空气隔声量100厚
4、大于等于41dB。构造柱、圈梁、过梁混凝土等级为C20。2.2 砌筑工程工程量本工程约有2000m3砌体。2.3 砌筑工程特点 2.3.1工期紧。2.3.2楼层高较高，柱网尺寸主要为8.08.0m，因此，构造柱和圈梁会设置较多。2.3.3墙体砌筑过程中，钢构 、水电、消防、空调、幕墙等专业交叉作业较多，对砌体施工影响较大。3施工部署3.1 砌筑工程施工目标3.1.1 质量目标：确保砌体工程按砌体结构工程施工质量验收规范（GB50203-2011）一次性验收合格，并达到湖南省“芙蓉奖”的质量验收标准。3.1.2 安全目标：无安全事故。3.1.3 文明施工目标：砌体材料按总平面图规划位置堆放整齐；
5、施工操作面做到工完料净场清。3.1.4 环境、职业健康安全管理目标：对重要环境因素以及与之相关的运行与活动进行控制，以期节约资源，预防和减少对环境的污染。3.2 施工流水段的划分本工序根据砌筑高度划分流水施工段，由下至上，由内向外砌筑，每天砌筑高度不得高于1.8米，且每堵墙留置顶砖待下部砌体完工后14天方可砌筑。3.3 施工组织3.3.1 项目经理部指派一名施工员负责砌体工程施工，与劳务队伍进行对接，作好相关方面的施工现场管理和日常协调工作，其他专业施工员作好相关专业方面的配合施工工作；项目经理部组织技术员和质量员对砌体施工进行技术检查、指导和质量检验、把关。3.3.2 施工人员组织安排本工程
6、共需砖工20-30人，劳务管理人员3人，负责管理砌体工程进度、质量、安全施工。施工方有专业技术管理人员并持证上岗；高、中级技工不应少于砌筑工人的70%。2.4 施工准备2.4.1 施工技术准备3.4.1.1 砌筑前，应认真熟悉图纸，核实门窗洞口位置及洞口尺寸，明确预埋、预留位置，算出窗台及过梁顶部标高，熟悉相关构造及材料要求。发现设计图纸中问题，并及早交与设计院解决。3.4.1.2 已审核完建筑施工图纸，并确保填充墙、门窗洞口的位置、轴线尺寸准确无误，确保圈梁过梁的标高正确。3.4.1.3 使用经过校验合格的测量和检测工具。3.4.1.4 施工前，工程技术人员应结合设计图纸及实际情况，编制出专
7、项施工技术交底和作业指导书等技术性文件。3.4.1.5 定制该分项工程的质量目标、检查验收制度等保证工程质量的措施。3.4.1.6 由实验室出具完整的砌筑砂浆配合比试验报告。（1）M5水泥砂浆配合比如下：P.CP.C32.5）：中砂：自来水=1:4.72:0.95（2）C20混凝土配合比如下：P.CP.C32.5）：中砂：卵石：自来水=1:2.02:4.29：0.56每立方C20P.C材料用量水泥（P.C32.5）、中砂、卵石、自来水分别为：305Kg、616Kg、1308Kg、171Kg.2.4.2 现场准备3.4.2.1 工作面施工准备（1） 砌筑前，将楼、地面基层水泥浮浆及施工垃圾清理干
8、净，并将主体结构有缺陷处修补完毕。（2） 砌筑前将主体结构中预埋的拉结筋，构造柱钢筋等剔出并清洗干净，（3）弹出楼层轴线及墙身边线，经复核，办理相关手续。（4）根据标高控制线及窗台、窗顶标高，预排出砖砌块的皮数线，皮数线可划在框架柱上，并标明圈梁、过梁、墙梁的尺寸、标高，皮数线经复核，办理相关手续。（5）根据最下面一皮砖的标高，拉通线检查，如水平灰缝厚度超过20mm，先用C15以上细石混凝土找平。严禁用砂浆或砂浆包碎砖找平，更不允许采用两侧砌砖，中间填芯找平。（6）构造柱钢筋绑扎，隐检验收完毕。（7）砌筑砂浆配合比经有资质的试验部门试配确定，有书面配合比试配单。在施工现场根据砌体方量准备好取样
9、砂浆试模。（8）做好水电管线的预留预埋工作。（9）“三宝”（安全帽、安全带、安全网）配备齐全，“四口”（通道口、预留口、电梯井口、楼梯口）和临边做好防护。（10）内墙已准备好工具式脚手架。3.4.2.2 临时供水、供电临时供水、供电均在砌筑工程开始前接至砌筑楼层，保证每层有至少有1个临时用水接口。3.4.2.3 主要机具准备（1）机械：配置2台TC5610塔吊，350L砂浆搅拌机2台等。（2）工具：瓦刀、夹具、手锯、小推车、灰斗、灰铁锹、线锤、皮数杆、靠尺等。3.4.2.4 材料准备 材料可根据生产计划和施工现场堆场情况由项目物资设备部分批组织进场，材料进场后必须经检验合格后方可使用。（1）砌
10、块砌体材料要求有出厂合格证、试验报告，边角整齐，几何尺寸符合该材料验收的规范。（2）水泥：采用32.5MPa普通硅酸盐水泥，水泥进场要求有出厂合格证，并及时提供28天龄期强度报告。（3）砂：用中砂，砂含泥量不超过5%，使用前用5mm孔径的筛子过筛，并不应有杂物。（4）掺合料：砂浆王使用前须经检验和试配合格。（5）其它材料：墙体拉结筋，预制过梁等。4施工进度计划本工程砌体工程计划在2012年4月10号开始，2012年5月10号以前完成。5 施工方法5.1 工艺流程图1 施工工艺流程5.2 施工要点5.2.1 基层清理先将楼面统一用水冲洗干净，不得留有杂物及尘土，在各楼层砌筑前应根据测设标高控制线
11、对砌筑面基层进行检查，高差小于2cm的用1：2水泥砂浆找平，高差超过2 cm的应用C15细石混凝土进行找平。5.2.2 定位放线砌筑基层楼地面的浮浆残渣清理干净后，依据设计文件在楼地面上弹好墙身线、门洞口线、填充墙立边线；制作皮数杆，在结构墙、柱上弹好过梁或圈梁位置线、墙拉筋位置线及1米标高控制线；对外墙窗洞，应从楼顶向下吊线，同层窗拉水平通线，并将洞口边线标志在梁柱上，以保证窗的外边线横平竖直；办理交接检查手续。5.2.3立皮数杆按设计标高要求立好皮数杆，每跨立两根（靠近柱子处），砌体施工时，必须在墙体两侧双面挂线，挂线一定要拉紧绷直，立皮数杆应注意结构梁、板底部需预留200mm高斜砌顶砖位
12、置。立皮数杆如下图示意：图2皮数杆设置示意图5.2.4植后置拉结钢筋每一楼层施工前，必须把墙、柱上过梁、填充墙拉结筋进行植筋。填充墙拉结筋沿墙高每500mm设置6的钢筋与墙柱拉结（100墙厚设16，200墙厚设26），钢筋端部设900弯钩，钢筋长度700mm或砖墙长度的1/5。过梁、填充墙拉结筋植筋位置应准确，避免事后因位置不准确引起钢筋无法使用、影响其它工序施工等情况发生。工艺流程：弹线钻孔清孔注入锚固剂将拉结筋插入孔内。5.2.4.1钻孔在需植筋部位，用配套的电锤钻孔。应注意以下3点：a）孔洞距墙边距离为50mm；b)孔洞深度一定要满足设计及有关规定的要求（一般为10d，并且不小于100m
13、m）；c)当遇到混凝土中无法预见的钢筋，致使钻头钻不进或造成孔深达不到要求的深度时，可在50mm范围调整孔位置。5.2.4.2清孔先用吹风筒或高压空气吹清孔内粉尘，用清孔刷清孔，然后再用吹风筒吹清孔内粉尘。不能用水冲洗，以免残留在孔中的水分削弱粘合剂的作用。5.2.4.3安装包括注胶和植筋工序。注胶时注意，第一次打出的粘合剂不能用，要待出胶混匀才能入孔。植筋要注意对中、平直。5.2.4.4凝胶必须将钢筋外露端固定在模架上，使其不受外力作用，直至凝结，并派专人现场看护。5.2.4.5抗拔检测植筋完成3天后，请专门的检测机构进行抗拔检测，检测合格后方可进行下道工序施工。 图3 后置拉结钢筋植筋5.
14、2.5墙根反坎施工凡厕所等有防水要求的房间的墙体部位应设置高出楼地面200mm的现浇混凝土坎台，厚度与墙体同，混凝土等级为C20。图4 卫生间等有防水要求的房间反坎做法5.2.6 选砖选择棱角整齐，无弯曲、裂纹，颜色均匀，规格基本一致的砖或砌块。5.2.7配置砌筑砂浆砌筑砂浆配合比经由资质的试验部门试配确定，有书面配合比试配单。在施工现场根据砖砌方量准备好取样砂浆试模。在搅拌机旁挂设砂浆配合比标志牌，搅拌材料应过磅称量，并应严格按照要求控制搅拌时间、砂浆稠度、分层度各项技术指标，对砂浆出现过稠、过稀或泌水现象等，应倒入搅拌机重新拌制。5.2.8墙体砌筑5.2.8.1砌块试摆：根据设计图纸各部位
15、尺寸进行排砖，使组砌方法合理，便于操作。砌筑前必须先按墙宽尺寸和砌块规格尺寸进行排列摆块，不够整块的，可以裁成需要的规格，但不得小于砌块长度的1/3，即200mm。竖缝宽15mm，水平灰缝15mm，楼地面标高偏差大于20mm时，应用细石混凝土找平铺砌。砌筑时，满铺满挤，上下错缝，搭接长度宜为300mm，但不宜小于150mm，如不能满足时，应在水平灰缝设置26.5的拉结钢筋或4钢筋网片，拉结钢筋或钢筋网片的长度不得小于700mm。砌体转角处相互咬砌搭接。一次铺设砌筑砂浆长度不应超过750mm；。5.2.8.2组砌方法应正确，上下错缝，交接处咬槎搭砌，掉角严重的砌块不准使用。5.2.8.3挂线：砌筑200墙必须单面挂线，均采用外手挂线。如长墙几个人均使用一根通线，
