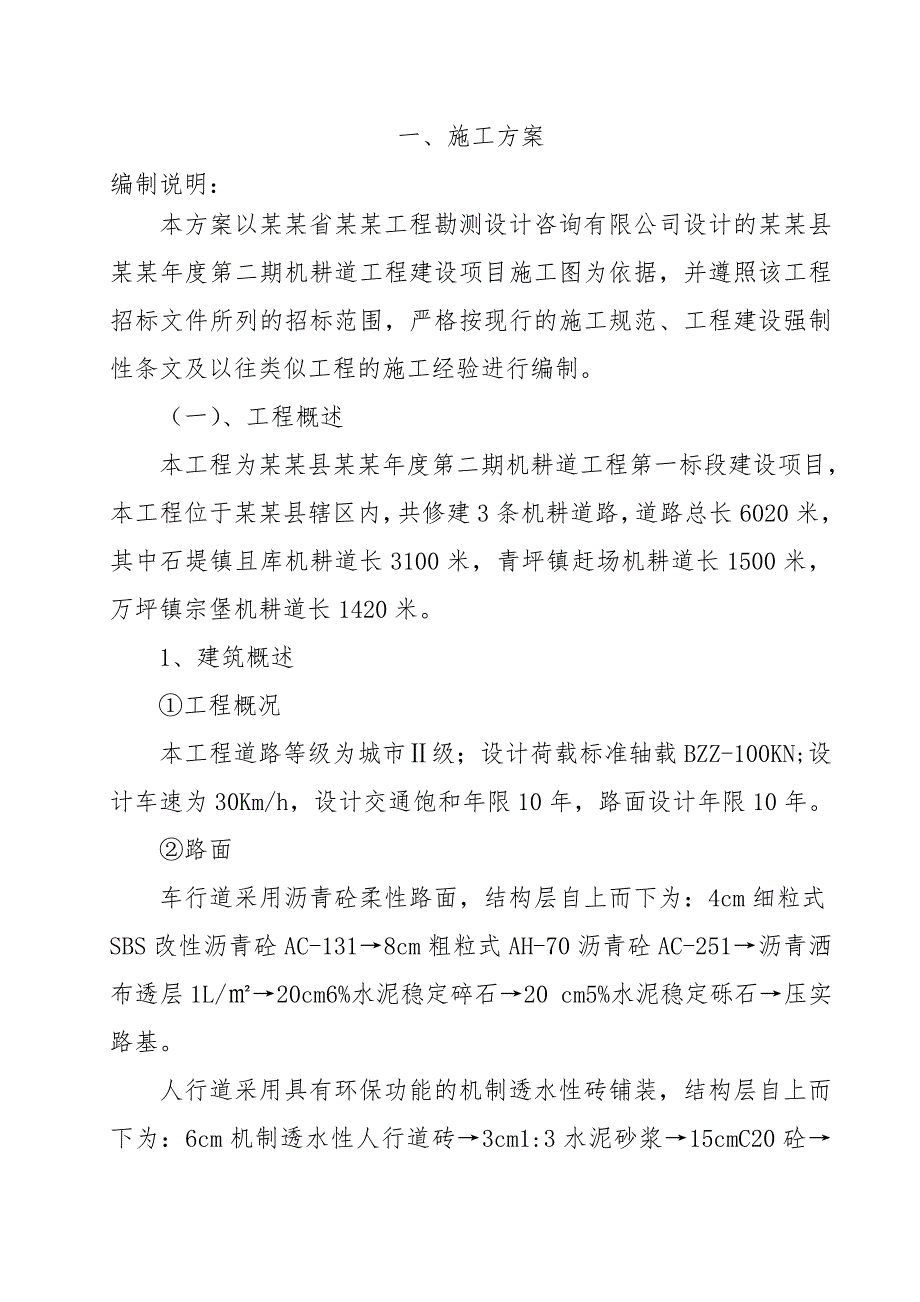

1、一、施工方案编制说明：本方案以某某省某某工程勘测设计咨询有限公司设计的某某县某某年度第二期机耕道工程建设项目施工图为依据，并遵照该工程招标文件所列的招标范围，严格按现行的施工规范、工程建设强制性条文及以往类似工程的施工经验进行编制。（一）、工程概述本工程为某某县某某年度第二期机耕道工程第一标段建设项目，本工程位于某某县辖区内，共修建3条机耕道路，道路总长6020米，其中石堤镇且库机耕道长3100米，青坪镇赶场机耕道长1500米，万坪镇宗堡机耕道长1420米。1、建筑概述工程概况本工程道路等级为城市级；设计荷载标准轴载BZZ-100KN;设计车速为30Km/h，设计交通饱和年限10年，路面设计年

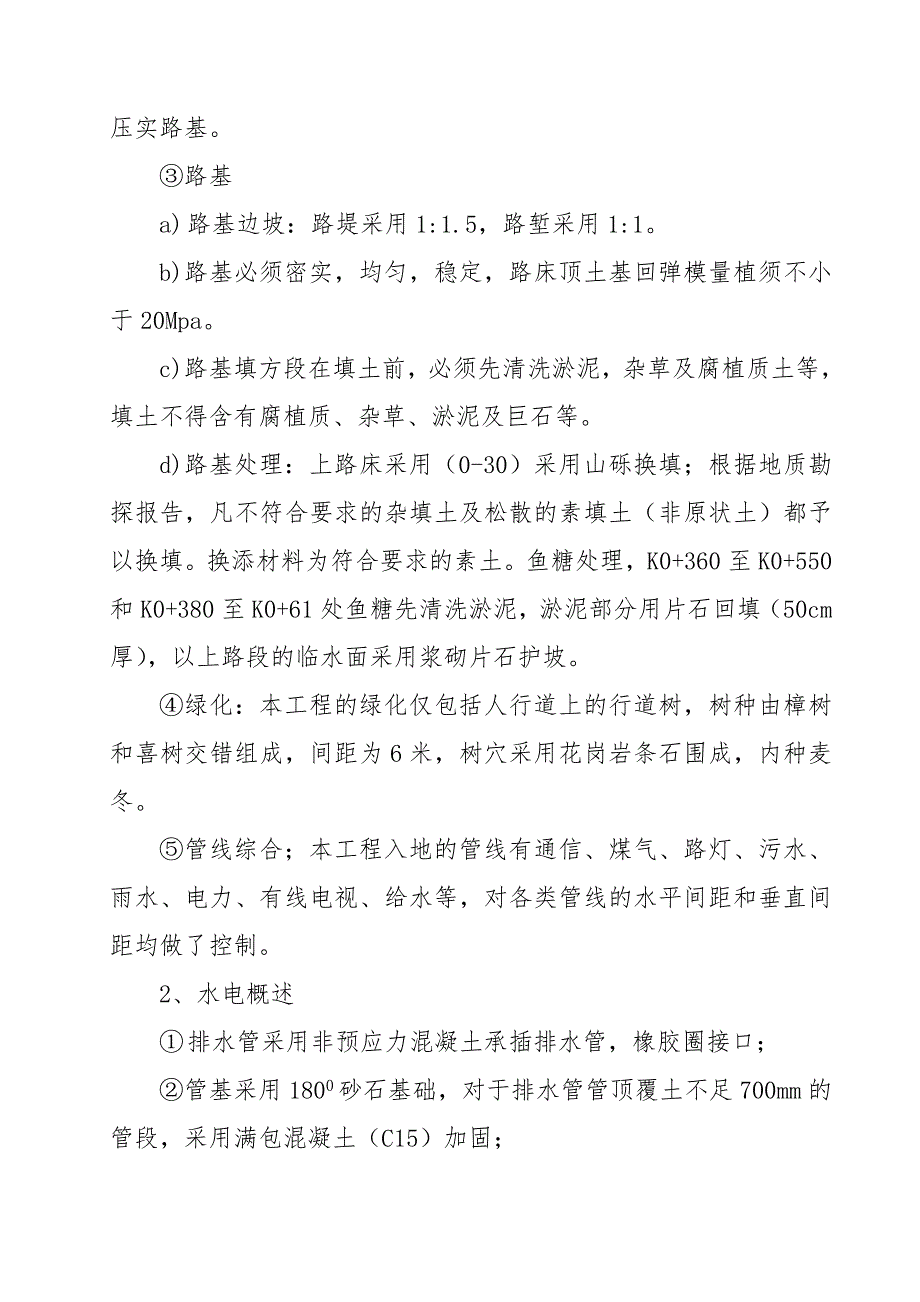

2、限10年。 路面车行道采用沥青砼柔性路面，结构层自上而下为：4cm细粒式SBS改性沥青砼AC-1318cm粗粒式AH-70沥青砼AC-251沥青洒布透层1L/20cm6%水泥稳定碎石20 cm5%水泥稳定砾石压实路基。人行道采用具有环保功能的机制透水性砖铺装，结构层自上而下为：6cm机制透水性人行道砖3cm1:3水泥砂浆15cmC20砼压实路基。路基a) 路基边坡：路堤采用1:1.5，路堑采用1:1。b)路基必须密实，均匀，稳定，路床顶土基回弹模量植须不小于20Mpa。c)路基填方段在填土前，必须先清洗淤泥，杂草及腐植质土等，填土不得含有腐植质、杂草、淤泥及巨石等。d)路基处理：上路床采用（0
3、-30）采用山砾换填；根据地质勘探报告，凡不符合要求的杂填土及松散的素填土（非原状土）都予以换填。换添材料为符合要求的素土。鱼糖处理，K0+360至K0+550和K0+380至K0+61处鱼糖先清洗淤泥，淤泥部分用片石回填（50cm厚），以上路段的临水面采用浆砌片石护坡。绿化：本工程的绿化仅包括人行道上的行道树，树种由樟树和喜树交错组成，间距为6米，树穴采用花岗岩条石围成，内种麦冬。管线综合；本工程入地的管线有通信、煤气、路灯、污水、雨水、电力、有线电视、给水等，对各类管线的水平间距和垂直间距均做了控制。2、水电概述 排水管采用非预应力混凝土承插排水管，橡胶圈接口；管基采用1800砂石基础，对

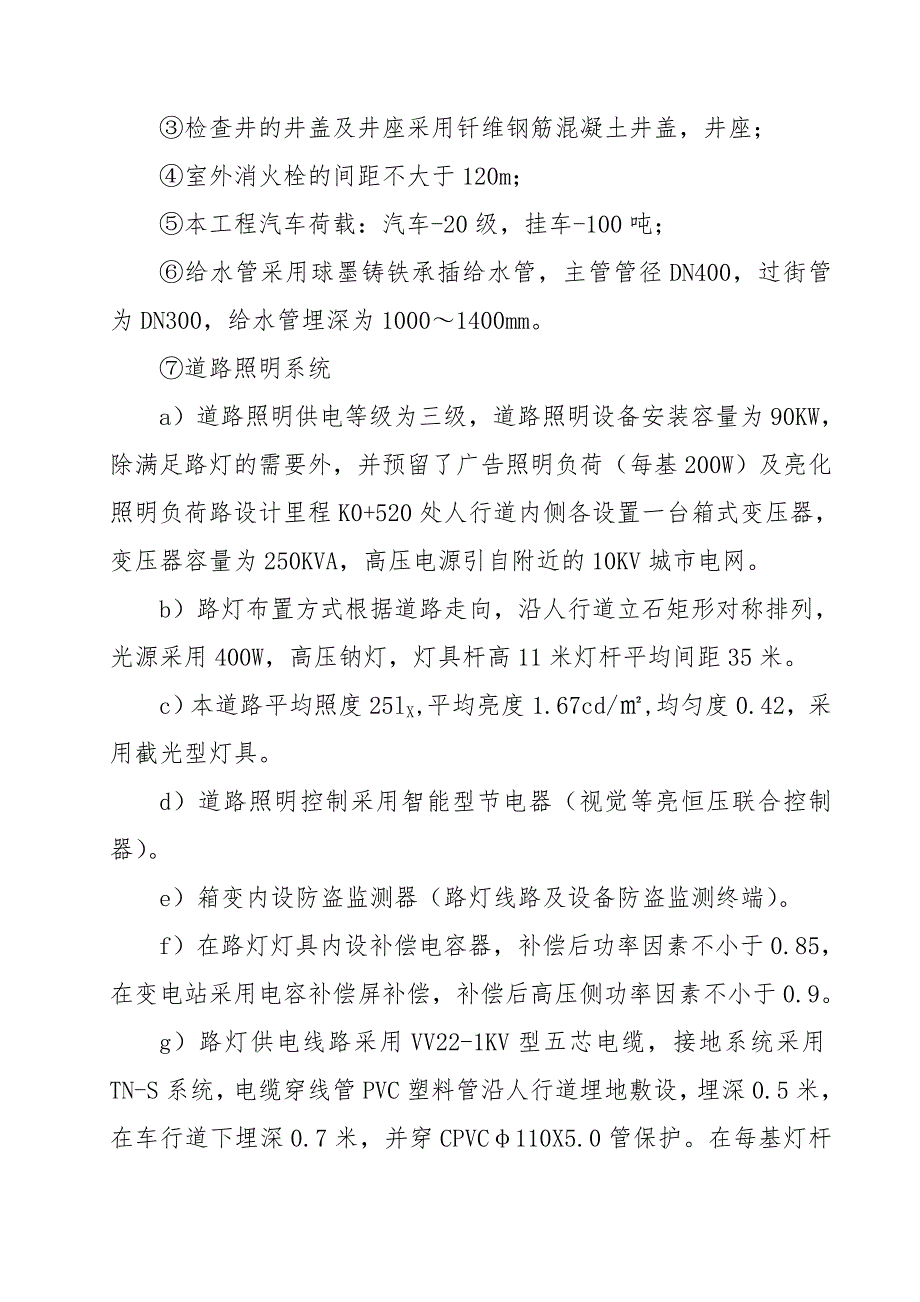

4、于排水管管顶覆土不足700mm的管段，采用满包混凝土（C15）加固；检查井的井盖及井座采用钎维钢筋混凝土井盖，井座；室外消火栓的间距不大于120m；本工程汽车荷载：汽车-20级，挂车-100吨；给水管采用球墨铸铁承插给水管，主管管径DN400，过街管为DN300，给水管埋深为10001400mm。道路照明系统a）道路照明供电等级为三级，道路照明设备安装容量为90KW，除满足路灯的需要外，并预留了广告照明负荷（每基200W）及亮化照明负荷路设计里程K0+520处人行道内侧各设置一台箱式变压器，变压器容量为250KVA，高压电源引自附近的10KV城市电网。b）路灯布置方式根据道路走向，沿人行道立石
5、矩形对称排列，光源采用400W，高压钠灯，灯具杆高11米灯杆平均间距35米。c）本道路平均照度25lX,平均亮度1.67cd/,均匀度0.42，采用截光型灯具。d）道路照明控制采用智能型节电器（视觉等亮恒压联合控制器）。e）箱变内设防盗监测器（路灯线路及设备防盗监测终端）。f）在路灯灯具内设补偿电容器，补偿后功率因素不小于0.85，在变电站采用电容补偿屏补偿，补偿后高压侧功率因素不小于0.9。g）路灯供电线路采用VV22-1KV型五芯电缆，接地系统采用TN-S系统，电缆穿线管PVC塑料管沿人行道埋地敷设，埋深0.5米，在车行道下埋深0.7米，并穿CPVC110X5.0管保护。在每基灯杆处设路灯
6、接线井，线路末端电压降不大于额定电压的10%。灯具防雷接地系统：利用路灯灯杆的钢管作为防雷接闪器及引下线，每基灯杆基础设接地体，并与PE干线相连，路灯照明自动控制柜等可触及的金属外壳均因与PE线相连，接地电阻小于10欧。电力电缆线路采用CPVC高压电力电缆护套管埋地敷设，覆土深度为0.7米，弱电（通信）电缆线路采用UPVU通信保护套管埋地敷设，管道埋深为0.8米；弱电人孔采用小号人孔井。敷设管路的电缆沟槽挖好后，沟底须夯实找平，管路纵向排水坡度不小于0.2%。（二）、招标范围工程量清单内所有内容。（三）施工组织机构1、工程管理目标总目标：如我公司有幸中标，公司将本工程列入优良工程目标管理工程，
7、依靠科学管理、先进技术和精良设备，严把质量关，圆满完成业主交给的施工任务，充分体现我司全面实力。（1）质量目标：确保优良工程。（2）工期目标：确保在360天竣工交付。（3）安全生产目标：确保施工过程中无任何人身伤害、设备、火灾事故发生，安全生产确保“三零”。（4）文明施工目标：确保成为常德市文明施工典范工地。2、组织管理机构为确保本工程质量和进度，我们将委派有丰富施工管理经验的人员担任本工程项目经理，抽调有同类工程施工经验的工程技术人员组成项目领导班子，作业层集中选择技术过硬，作风顽强的技术骨干，组成专业化作业队伍承担本工程施工作业。以项目指挥长、项目经理为首的管理班子全权组织施工，对工程项目
8、的工期、质量、安全、文明施工，协调及成本进行有组织管理，建立项目质量保证体系，使施工过程处于严格的受控状态。项目管理机构详见下图：项目经理项目副经理技术负责人综 合 科机 料 科质 检 科计 财 科工 程 科财 务 会 计计 划 统 计安 全 保 卫后 勤 协 调设 备 调 度材 料 供 应试 验 检 测质 量 管 理资 料 预 结 算测 量 组路 基 土 方 施 工 队路 面 工 程 施 工 队排 水 工 程 施 工 队3、施工准备（1）技术准备：组织图纸学习和专业图纸会审，进行设计交底和技术交底；并落实到各施工班组。编制各分部分项工程卡及主要分项工程冬雨季施工措施；制定各分项工程施工措施。
9、组织施工管理人员，踏勘施工现场，了解场地地貌、工程地质及地下管线设施。提出半成品、加工计划及技术资料和各种建筑用材计划，并送业主及监理工程师审批。（2）现场准备：设置测量控制及基准点，对工程进行定位放线，并复测道路中心线放出填方，挖方边线和路边上开口开挖线。配合业主监理协调各政府部门及沿线居民、单位的关系，及时排除施工中的障碍。规划临时用地，修筑施工道路。（四）测量1、技术标准：水准点闭合差：12L ，L为水准点之间的水平距离，单位为km。导线方位角闭合差：40n 秒，n为测站数。直接丈量测站允许偏差：序号固定测桩间距离（m）允许偏差12001/500022005001/1000035001/
10、200002、测量永久高程点复查，见下表：永久高程点复查工艺流程图复查永久高程点、位置、编号、标高选点埋临时高程点桩、编号两次往返测量（即两次闭合水准测量） 不合格作业计算、整理测量结果编写复查报告，（附测量成果）送监理公司常德市建设局合格进入下道工序3、测量：根据建设方所提供的永久性高程点及城市坐标网，从头开始进行四等水准测量，经过中间各永久高程点和临时高程点到原起点永久高程点进行闭合测量，并上报指挥部，并得到监理和指挥部复核认可，作为施工时依据。4、路中线放线；（1）路中线放线工艺流程，见下图：（附1图）（2）测量仪器：全站仪、花杆、钢尺（3）放样方法：放样要求：直接段放出施工图横断面桩号
11、位置，在曲线段放出曲线的起点、顶点、终点的横断面桩号位置。放样方法：导线控制平面，导线不与公路中线重合，根据导线放出中线，直接段用全站仪测出，并放出曲线上各要素点。直线上主要控制点有施工图上的起点、终点。曲线段主要控制点有曲线上的各要素点，主要控制点的保证桩不少于2个，用钢卷尺测出保护桩和控制点的相互位置关系，便于恢复控制点。5、断面复测、工程量计算：（1）断面复测，工程量计算工艺流程见附图（断面复测，工程量计算工艺流程图）（附2图）（2）测量仪器：经伟仪、水准仪、钢尺、标尺、塔尺、花杆。（3）确定断面位置：在复查的路中线上，在断面桩号位置架经伟仪，放出与路中线垂直的方向，在现场用木桩固定或用
12、两根花杆固定方向。（4）利用道路设计软件，用计算机绘出横断面图和土方表、道路边坡表。（五）、主要分项工程施工方法1、挖方路基与边坡路中线及人行通道放线工艺流程图附1图熟悉施工图纸确定放样方法和相应中线计算测量放样用铁钉固定位置，注明里程标号建立主要控制点保护桩不合格整理放中线放样结果编写中线放样报告，附中线放样结果，送监理公司常德市建设局现场检查、审定批核合 格进入下道工序复测断面、计算工程量工艺流程图附2图确定断面位置测定断面位置处原地面标高、距离根据记录，水平距离，标高画原地面图 不 合 格根据标高设计高程画在原地面图上在每个断面上计算挖方、填方面积计算工程量，列出工程量清单整理外业测量成
13、果，内业计算成果编制复测断面图，计算工程量，报告送监理公司常德市建设局现场复查、内业复核、审批长沙高新技术产业开发区现场复查、内业复核、审批合格进入下道工序（1）挖方路基与边坡的工艺流程挖土机开挖弃方调运装载机清理边坡修整路基修理、整平标高、几何尺寸检测填报挖方路基质量验收通知单挖方路基质量认可（2）挖方路基与边坡的施工要求开挖方式采用全断面开挖，路堑较深时，可采用分层台阶式开挖，上层在前，下层在后。拟设防护工程的边坡，当防护工程不能紧跟开挖施工时，应暂时留下一定厚度的保护层，待防护工程施工时再刷坡挖足。2、路基强夯（1）准备工作熟悉施工图纸，理解设计意图，掌握各项参数，现场实地考察，定位放线
14、。制定施工方案和确定强夯参数。选择检验区作强夯试验。场地整平，修筑机械设备进出道路，使有足够的净空高度、宽度、路面强度和转弯半径。填土区应清除表层腐殖土、草根等。场地整平挖方时，应在强夯范围预留夯沉量需要的土厚。（2）施工程序强夯施工程序为：清理、平整场地标出第一遍夯点位置、测量场地高程起重机就位、夯锤对准夯点位置测量夯前锤顶高程将夯锤吊到预定高度脱钩自由下落进行夯击，测量锤顶高程往复夯击，按规定夯击次数及控制标准，完成一个夯点的夯击重复以上工序，完成第一遍全部夯点的夯击用推土机将夯坑埴平，测量场地高程在规定的间隔时间后,按上述程序逐次完成全部夯击遍数用低能量满夯,将场地表层松土夯实,并测量夯后场地高程。（3）施工要点做好强夯地基的地质勘察，对不均匀土层适当增多钻孔和原位测试工作，掌握土质情况，作为制定强夯方案和对比夯前、夯后加固效果之用。必要时进行现场试验性强夯，确定强夯施工的各项参数。同时应查明强夯范围内的地下构筑物和各种地下管线的位置及标高，并采取必要的防护措施，以免因强夯施工而造成损坏。强夯前应平整场地，周围作好排水沟，按夯点布置测量放线确定夯位。强夯应分段进行，顺序从边缘夯向中央，起重机直线行驶，每夯完一遍，用推土机整平场地，放线
