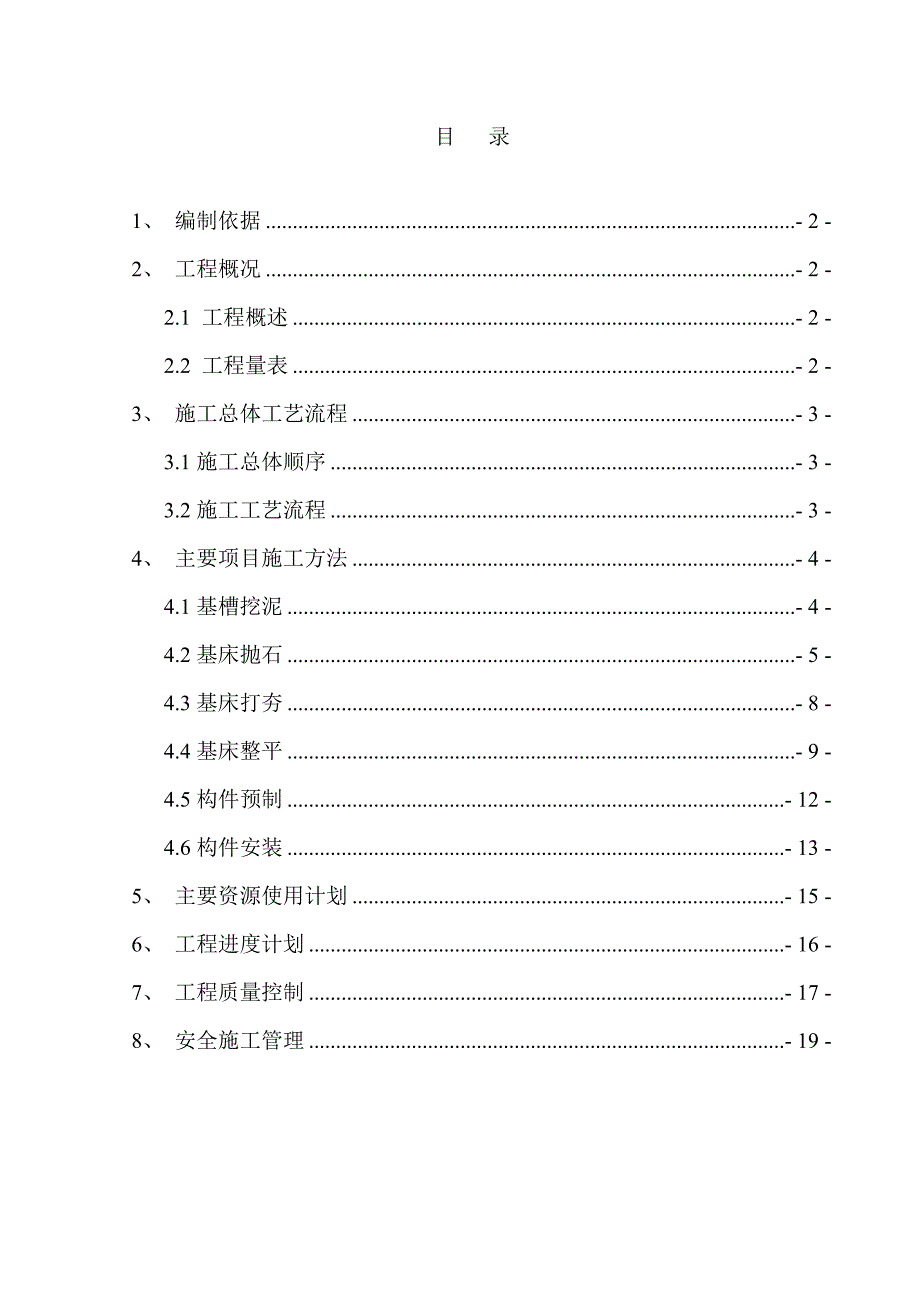

1、目 录1、 编制依据- 2 -2、 工程概况- 2 -2.1 工程概述- 2 -2.2 工程量表- 2 -3、 施工总体工艺流程- 3 -3.1施工总体顺序- 3 -3.2施工工艺流程- 3 -4、 主要项目施工方法- 4 -4.1基槽挖泥- 4 -4.2基床抛石- 5 -4.3基床打夯- 8 -4.4基床整平- 9 -4.5构件预制- 12 -4.6构件安装- 13 -5、 主要资源使用计划- 15 -6、 工程进度计划- 16 -7、 工程质量控制- 17 -8、 安全施工管理- 19 -1、 编制依据某某港临某某区鸭栏长江作业区一期工程二阶段施工图第一册施工图设计总说明、第三册第一分册码
2、头水工建筑物水运工程测量规范 （JTJ 2032001）；水运工程质量检验标准（JTS2572008）；2、 工程概况2.1 工程概述两个泊位斜坡道的水下部分长50-60米，施工低水位18.6米，现在水位20.0米左右。地质情况：位于粉质粘土和粉砂交界区，上有人工抛石层，河床以粉砂为主，土质不均，粘性土含量较高，局部夹粘性土薄层或团块。2.2 工程量表水下部位码头工程量表序号项 目规 格工程量单位备注1基槽挖泥6000m32基床抛石10100Kg12000m33基床夯实8000m24基床整平6000m2包括粗平细平等5轨道梁预制266m36轨道梁安装20件7面板预制750m38面板安装7000
3、件3、 施工总体工艺流程3.1施工总体顺序按照先施工上游、后施工下游的顺序，两个泊位依次展开施工，挖泥、抛石、打夯、水下整平、水下安装等工序从上游码头开始，各工序完成后再施工下游码头。3.2施工工艺流程4、 主要项目施工方法4.1基槽挖泥1、施工流程施工准备基槽挖泥卸到预定位置基槽清淤基槽验收提交合格基槽2、开挖方法a.因开挖范围内原有长江护岸的护底抛石，不能直接用绞吸式挖泥船开挖，采用2 m3抓斗船+200 m3泥驳进行开挖。开挖采用分条方式进行施工，分条每条宽约1518m，施工中条与条之间重叠2m。b. 边坡控制，按设计坡度及按照“下超上欠，超欠平衡”的原则进行台阶式开挖，达到设计边坡的要
4、求，并有效控制基槽的开挖量而不留浅点。超宽控制在2.0m以内。c. 基槽开挖的弃土用泥驳运往业主指定位置。 3、基槽验收基槽挖泥宜分段验收，为后续工序提供施工工作面。有浅点的地方应及时补挖清除。验收主要项目有土质验收、断面验收。基槽挖至设计标高时，必须核对土质，并符合设计要求。测量检查时应每隔510m布置一个断面，12m布置一个测点进行，主要在定位船上打水砣进行，并可用测深仪反映基槽底的淤泥厚度，从而判定是否进行清淤。4、施工计划安排基槽开挖计划2011年11月20日开工，到11月30日完成，共10天工期。共计挖泥6000m3，挖泥施工强度600m3/d。5、施工质量控制措施平面质量控制措施施
5、工中严格按施工控制图形所显示的开挖宽度，控制挖槽宽度，在各施工条之间交接处，抓斗挖泥船按2m的重叠宽度安排重叠施工，以防止漏挖；加强施工过程检测工作，以防止漏挖，确保工程质量。高程质量控制措施：工地建立满足工程需要的水位标尺，当挖泥深度接近设计深度时，应按设计要求定深挖泥，防止超挖。加强过程检测，防止漏挖、超挖。地质的检查措施在施工过程，要做挖泥记录，特别对地质的变化的记录，对照施工设计图纸的地质情况，看是否基本相符，如挖到设计标高后，地质情况与设计不符，应及时通知设计方，研究下一步的处理方案。在基槽验收后，应及时组织抛石施工，在施工过程应经常对基槽检查，如发现回淤超过规范要求，应及时组织清淤
6、。4.2基床抛石1、施工流程基槽挖泥验收第一层基床抛石第一层基床夯实第二层基床抛石第二层基床夯实补抛块石夯实抛石基床验收2、施工方法船机选择本工程基床抛石采用二艘500t方驳装运石料，用挖机进行分层抛填。典型施工第一次抛石时，应进行典型施工，以第一块基床作为标准段，观测记录石料抛落基床过程中随水流飘移及成层情况，在抛石基床成型后，以5m一个断面、2m一个点进行测量，在经过夯实后再按原来的位置测量一次，得出下沉量，以此数据作为抛石预留下沉量的参考依据。基床抛填工艺基槽开挖验收通过后抓紧进行抛石基床施工，基床抛石采用方驳+挖机按照不大于1m一层抛填，分层进行夯实，直到基床设计顶标高。在完成上述基床
7、抛填后，用定位船以5m一个断面、2m一个点进行测量，根据测量资料再采用反铲船进行补抛找平顶面和整理边坡成型。在抛填前方驳预先抛锚定位，以垂直基床纵轴线定位为主进行作业。抛填过程进行水砣打水测量控制，随时掌握抛石面的变化情况。抛石过程中，抛石工要密切注意水流方向及速度，顺流抛石，预留提前量，并注意风向变化，及时调整定位方驳的船位。施工测量用全站仪进行施工定位。反铲船补抛找平时，高程采用人工标尺检查的方法动态控制。 (5)基床块石抛填过程质量控制a. 石料规格和质量必须符合设计要求和规范规定；b. 抛石前应检查基槽尺寸有无变动，如有显著变动应进行处理，基槽底当其回淤厚度大于300mm时，应清除；c
8、. 抛石基床应分层抛设，分层厚度不大于1m；d. 基床顶面及分层抛石的上下层接触面不应有回淤沉积物；e. 抛石顶不得超过设计标高，并不能低于0.5m，基床顶宽不得小于设计宽度。3、工期计划安排本工程基床抛石安排工期45d，2011年12月1日开工，2012年1月15日完工，抛石量12000 m3，实际施工24天，工作日抛石强度500m3/d。4、船机的配置根据本工程的总体计划，基床抛石日最大强度为600m3，基床抛石所需船机如下表所示：基床抛石船机设备一览表序号船机设备名称规格型号数 量备 注1方驳500t2艘装运石料2挖掘机1 m32台装、抛石料3自卸汽车15t10台水下抛石施工见下示意图。
9、4.3基床打夯1、施工流程基槽挖泥验收第一层基床抛石第一层基床夯实第二层基床抛石第二层基床夯实补抛块石夯实抛石基床验收2、施工方法(1)试夯在基床分层抛石后，在局部高差不大于300mm就可进行夯实施工，在正式打夯前，要进行试夯，通过试夯确定打夯的有关技术参数。试夯可选择有代表性的区域，试夯宽度按基床夯实要求的范围，段长10m。在试夯范围内选取三个断面，每个断面上每米一个点进行夯沉观测，求出平均值，观测时对夯前和第4夯各测一次，以后每两夯测一次，至相邻测次的累计沉降值趋于接近为止，一直到满足要求为止。在沉降观测的同时，应配合潜水检查基床表面块石的紧密程度及破损情况。根据试夯和观测的结果，决定施工
10、的实际夯击次数，在平均沉降量为3cm以内的次数即为正式施工的夯击次数。(2)正式夯实施工夯实分层布置，根据每个不同抛石断面，按照10%考虑夯沉率，最厚不超过1m。夯实采用纵横向相邻接压半夯、每点两夯遍及每夯点夯击8次的方法依次进行（即初夯、复夯各一遍，每遍4夯次），以防止基床单位部位隆起和漏夯。夯实过程中注意水流方向、速度对夯锤正位的影响，并及时调整夯锤下锤位置。夯实后基床顶部补抛块石的面积超过100m2，厚度普遍大于50cm时，应作补夯处理。(3)夯实的检验控制标准在已夯的基床上任选不少于5m一段复打一夯次（夯锤相邻排列，不压半夯），其沉降量不大于3cm。3、船机的配置根据本工程的总体计划，
11、基床夯实日最大强度约为500m2。考虑到施工区域坡面较缓，为解决夯船吃水深度不够的问题，基床夯实采用一艘120t起重船（吊距较远），配置8t夯锤可满足施工需要，临近岸边少量区域，可利用挖掘机碾压压实。基床夯实施工见如下示意图。4.4基床整平1、施工流程抛石基床验收粗平下钢轨细平复测钢轨 极细平 验收2、施工方法整平船的配置本工程的整平工作船将选用500t的平板驳，设二个骨料仓分别装二片石和碎石，工作船上配小型挖掘机一台。可随时补抛二片石及碎石，用于基床整平施工。整平范围基床整平前首先进行粗平。粗平范围为整个基床面。首先由潜水工水下进行清理，将高出基床面的块石搬移到较低的地方。较低处采用块石和二
12、片石填高。粗平完成后进行细平，细平的范围为轨道梁及压脚棱体宽度范围每边各加宽50cm。施工工艺本工程基床的整平采用潜水工水下放钢轨，钢轨上摆刮耙平钢轨间碎石的方法进行整平。潜水工水下垒砌垫放钢轨的支撑墩，每根钢轨前、中、后各设三个支撑墩，支撑墩基础用二片石垒砌，二片石上用碎石铺平，碎石面摆放15cm15cm15cm混凝土垫块，钢轨架立在垫块上。潜水员配合在砼垫块上立标杆，采用全站仪测量其平面位置，并进行调整，使其准确定位于方案设定位置。支撑墩标高通过水准仪观测测量杆的水准尺控制，通过调整垫块底部碎石或二片石厚度，使垫块顶高程达到要求。整平工作船先初步定位，通过安装在测量杆上的导架进行单点定位及
13、高程控制，指挥潜水工放置前、中、后三条钢轨于待整基床面，钢轨单根长6m，每米重8kg。在钢轨铺设好后，潜水员下潜，将刮耙分别横向放置在轨面上，潜水员指挥挖掘机补抛二片石于待整的基床面，潜水工通过刮耙把二片石铺放到块石的空隙里。完成细平后，需重新复测钢轨的标高是否发生变化，如有变化应及时调整，潜水工指挥抛放碎石，碎石主要填满二片石的空隙，潜水员顺着钢轨方向推移刮耙刮平碎石，直到刮耙下碎石填满一段基床面，补抛的碎石层厚度不能超过5cm，碎石规格选用2040mm。检验方法沿基床纵向测四个断面，2m一个测点。沉箱位置处，距其内外边缘各1m的地方、高程测量用测尺将测点引出水面再用水准仪观测。施工及验收，
14、极细平高程允许偏差20mm。3、船机的配置基床整平需工作船500t驳船1 艘，50t潜水船一艘。4、质量控制措施在粗平和细平前必须进行检查，发现有回淤，必须进行清淤后并经监理工程师同意后才能进行整平。整平所用的二片石、碎石的抗压强度和规格必须符合规范要求。整平过程中，钢轨轨面要经常复核标高及位置，出现偏差时及时进行调整。基床整平验收合格后，要及时进行构件安装，以防止整平好的基床面产生回淤现象。在安装前及安装过程一定防止起重船、大型方驳的钢丝缆刮坏已整平好的基床。水下基床整平施工见下页示意图。4.5构件预制本工程轨道梁、护面板等构件均由现场预制场预制。现场预制场设在码头后方。预制场主要布置有：1、砼搅拌站采用500型砼搅拌机。2、材料堆场砂场堆：总面积约200 m2；碎石堆场：总面积约300 m2。两个堆场相邻分隔布置。3、起重设施：轨道梁采用8t吊车配合预制、移运采用80t履带吊。护面块则主要采用8t吊车配合转运。1、钢筋绑扎钢筋按照图纸要求进行下料、焊接、弯曲等工序，加工成半成品，按不同规格分类堆放整齐，
