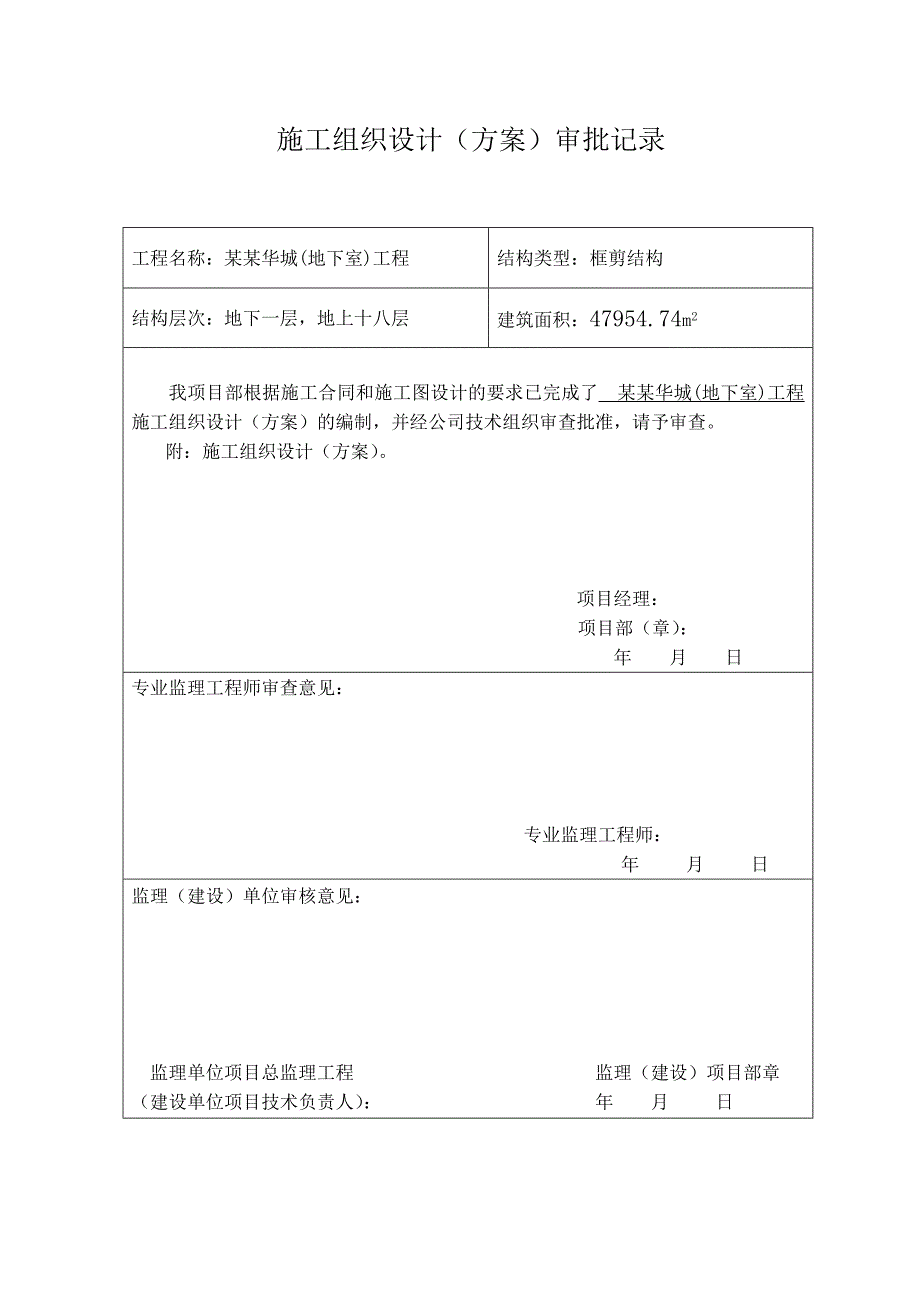

1、某某华城(地下室)工程塔吊基础施工方案某某建设有限公司编制年 月 日施工组织设计（方案）审批记录工程名称：某某华城(地下室)工程结构类型：框剪结构结构层次：地下一层，地上十八层 建筑面积：47954.74m2我项目部根据施工合同和施工图设计的要求已完成了 某某华城(地下室)工程 施工组织设计（方案）的编制，并经公司技术组织审查批准，请予审查。附：施工组织设计（方案）。项目经理： 项目部（章）：年 月 日专业监理工程师审查意见： 专业监理工程师： 年 月 日监理（建设）单位审核意见：监理单位项目总监理工程 监理（建设）项目部章（建设单位项目技术负责人）： 年 月 日 某某华城(地下室)工程工程塔
2、吊基础施工方案编制： 校核：审核：编 制 单 位审核单位某某华城(地下室)工程自升塔式起重机基础施工方案一、 概 况工程名称：某某华城(地下室)工程塔机情况如下： 1、塔机型号： TC5013自升塔式起重机。 2、塔机生产厂家：湖北江东凌云建筑机械厂 3、塔机生产许可证号：XK 21-210-00065此塔机按GB/T9462-1999标准生产制造并按GB/T5031-94进行了型式试验和出厂检验，出具了出厂合格证。4、塔机主要技术参数：自重（包括压重）F1=852.60kn最大起重荷载 F2=80.00knM=800.00kn.mM=800.00kn.m塔吊起重高度H=65.00m塔身宽度B
3、=2.5m混凝土强度：C35钢筋级别：级承台厚度Lc=1.35m基础埋深D=2.50m承台箍筋间距S=200mm保护层厚度：50mm 额定起重力矩：63吨米 起升高度： 独立式安装时38米 附着式安装时120米 工作幅度：155米 起升速度：2倍率钢丝绳时为 8.5米/分、40米/分、80米 4倍率钢丝绳时为 4.5米/分、20米/分、40米 回转速度：0.4转/分、0.6转/分 变幅速度：20米/分、40米/分 塔机重量：独立式41.8吨（含平衡重10.8吨） 附着式（120米时）65.16吨（含平衡重10.8吨） 塔机载荷：参见附录TC5013塔机基础制作说明书中国TC5013塔机基础图二
4、、塔吊基础承台顶面的竖向力与弯距计算1、塔吊自重（包括压重）F1=852.60kn2、塔吊最大起重荷载F2=80.00kn作用于承台顶面的竖向力F=1.2（F1F2）=1119.12kn塔吊的倾覆力距M=1.4800.00=1120.00kn.m三、基础设计 因塔吊位于建筑物外的消防水池底板下，利用基础底板的天然地基作持力层。1、塔吊基础的设计应满足抗倾翻稳定性和强度条件。混凝土基础的抗倾翻稳定性计算简图见图1，按公式（1）验算。 M+Fhh be= (1)Fv+Fg 3地面压应力按公式（2）验算 2(Fv+Fg) PB=PB (2)3bL 图1 抗倾翻稳定性计算简图式中 e-偏心距，即地面反
5、力的合力至基础中心的距离m； M-作用在基础上的垂直载荷，Nm； Fv-作用在基础上的垂直载荷，N； Fh-作用在基础上的水平载荷，N； Fg-混凝土基础的重力，N； PB-地面计算压应力，Pa； PB-地面许用压应力，由实地勘探和基础处理情况确定， 一般取PB=2105Pa3105Pa，现取PB=2105Pa2、确定基础尺寸已知：弯矩M=1500KNm，水平载荷Fh=35KN，塔吊重量FV=418KN天然基础尺寸为bbh=5.0m5.0m1.35m，砼基础的重力Fg =5.05.01.3523=776.3KN,地面容许压应力Pa=2105Pa，塔吊脚座离基础中为a=700mm。求：偏心距e及
6、地面压应力PB M+Fhh 1500103+351031.4 1549103 解：e= = = = 1.30m Fv+Fg 418103+776.3.3B 5.0- = = 1.67m3 3 b e 抗倾翻稳定性满足要求。 3 2(Fv+Fg) 2(418103+776.3103) PB= = = 0.44105PB 3bL 5 35 1.41 13、确定基础配筋 b a b 2 弯矩 M= a 1PB 2 2 b a b 2 = a 119.4 2 2 =1.5510.40.775 =23.3Nm M 23.3103 As= = = 6186mm2 0.9hofy 0.9(1400-50)3
7、10详细尺寸及配筋及附图。九、基础施工：1、材料要求：钢筋、水泥等须采用正规厂家生产的合格产品。2、混凝土采用C35商品砼。 3、混凝土浇筑与振捣的一般要求：a.浇筑混凝土时分段分层连续进行，浇筑层高度根据结构特点、钢筋疏密决定，一般为振捣器作用部分长度的l.25倍，最大不超过50cm。 砼采用“分层定点、一个坡度、薄层浇筑、循环推进、一次到顶”的方法，以利砼水化热的散发。b.使用插入式振捣器快插慢拔，插点要均匀排列，逐点移动，按顺序进行，不得遗漏，做到均匀振实。移动间距不大于振捣作用半径的1.5倍（一般为3040cm）。振捣上一层时插入下层5cm，以消除两层间的接缝。表面振动器（或称平板振动器）的移动间距，保证振动器的平板覆盖已振实部分的边缘。4、混凝土养护混凝土振捣完毕随即覆盖，采用麻袋密封养护，防止混凝土脱水龟裂。有效地控制混凝土内部和表面的温差以及混凝土表面和大气的温差，从而防止混凝土因温差应力而产生的裂缝。覆盖材料的拆除时间应以混凝土内部和表面温差以及表面和大气的温差均小于25为准。一般混凝土浇筑完毕，第三、四天为升温的高峰，其后逐渐降温，覆盖材料的拆除以7d以上为妥，降温速度不宜过快，以防温差应力产生裂缝。 5、做好地脚螺栓的预埋与保护。
