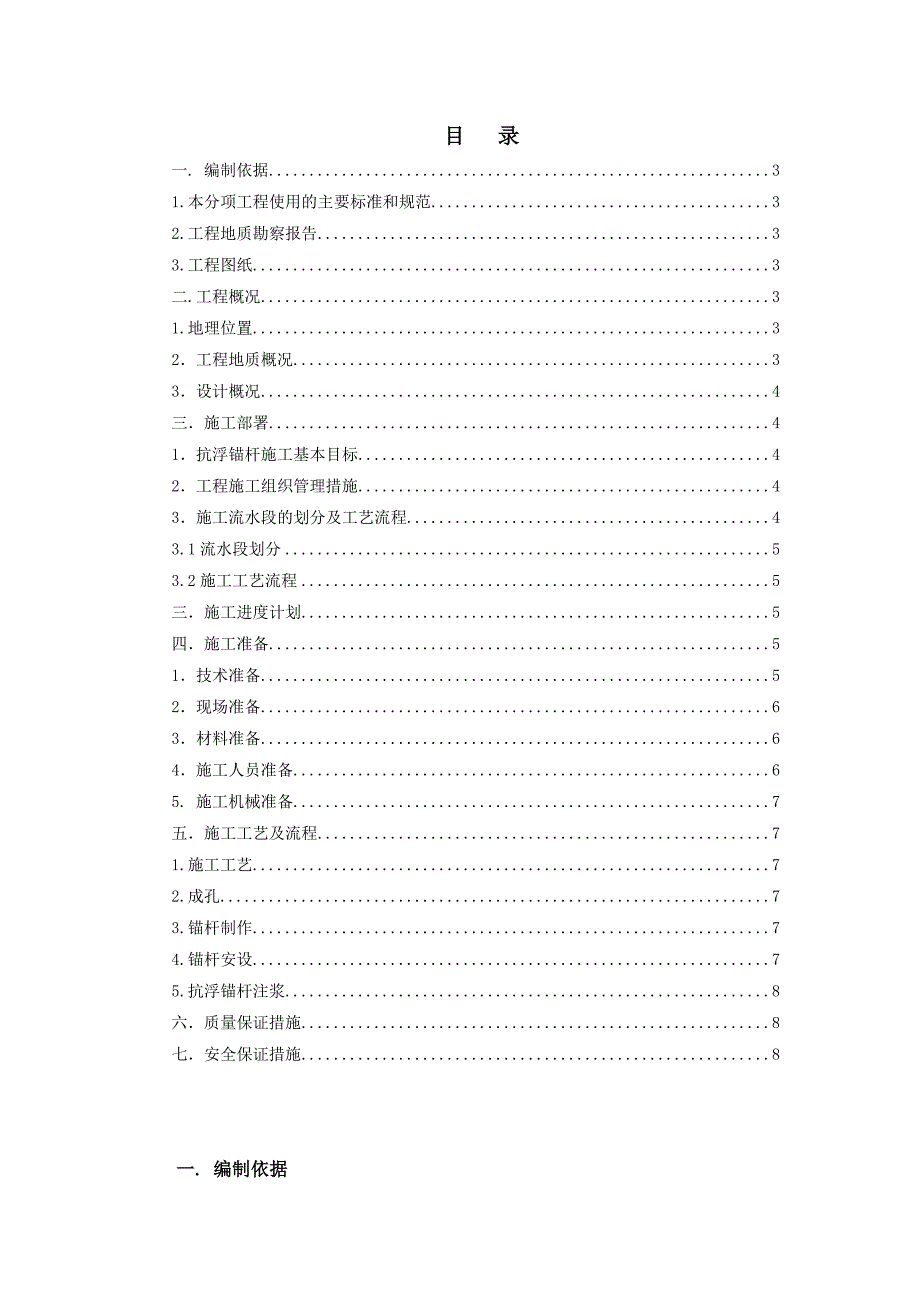

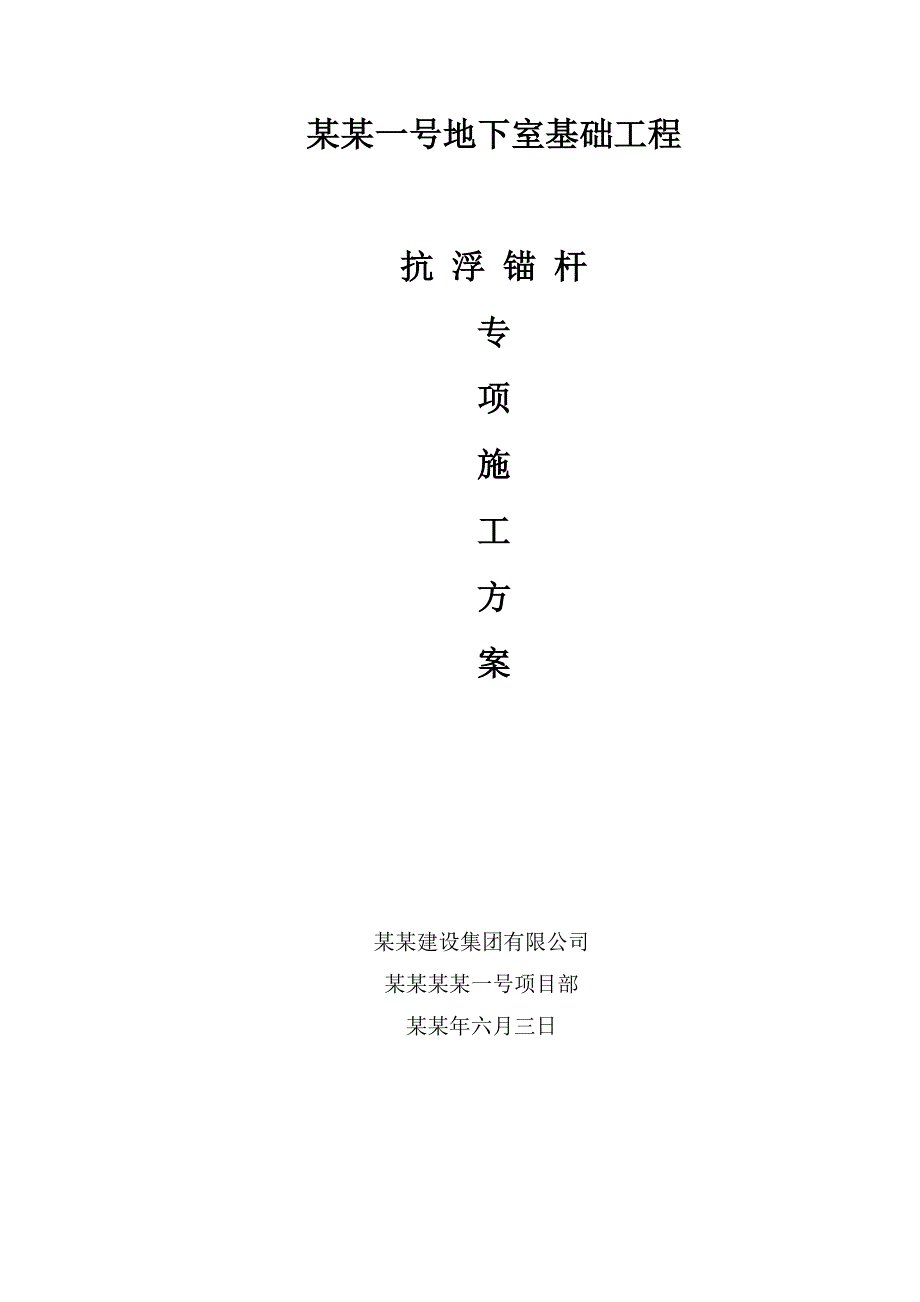

1、某某一号地下室基础工程抗 浮 锚 杆专项施工方案某某建设集团有限公司某某某某一号项目部某某年六月三日目 录一. 编制依据31.本分项工程使用的主要标准和规范32.工程地质勘察报告33.工程图纸3二.工程概况31.地理位置32工程地质概况33设计概况4三施工部署41抗浮锚杆施工基本目标42工程施工组织管理措施43施工流水段的划分及工艺流程43.1流水段划分53.2施工工艺流程5三施工进度计划5四施工准备51技术准备52现场准备63材料准备64施工人员准备65. 施工机械准备7五施工工艺及流程71.施工工艺72.成孔73.锚杆制作74.锚杆安设75.抗浮锚杆注浆8六质量保证措施8七安全保证措施8一

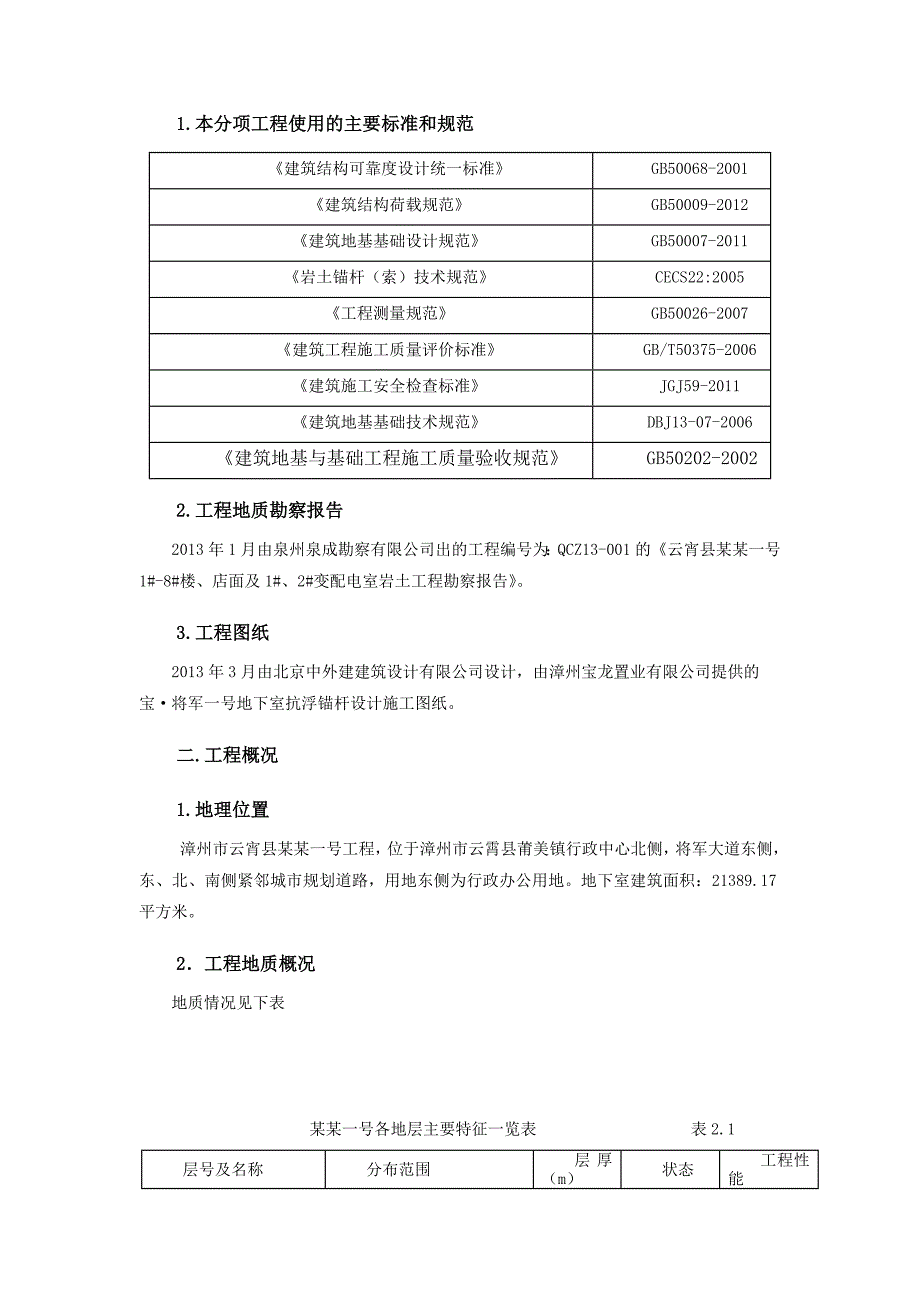

2、. 编制依据1.本分项工程使用的主要标准和规范建筑结构可靠度设计统一标准GB50068-2001建筑结构荷载规范GB50009-2012建筑地基基础设计规范GB50007-2011岩土锚杆（索）技术规范CECS22:2005工程测量规范GB50026-2007建筑工程施工质量评价标准GB/T50375-2006建筑施工安全检查标准JGJ59-2011建筑地基基础技术规范DBJ13-07-2006建筑地基与基础工程施工质量验收规范GB50202-20022.工程地质勘察报告2013年1月由泉州泉成勘察有限公司出的工程编号为：QCZ13-001的云宵县某某一号1#-8#楼、店面及1#、2#变配电室
3、岩土工程勘察报告。3.工程图纸2013年3月由北京中外建建筑设计有限公司设计，由漳州宝龙置业有限公司提供的宝将军一号地下室抗浮锚杆设计施工图纸。二.工程概况1.地理位置漳州市云宵县某某一号工程，位于漳州市云霄县莆美镇行政中心北侧，将军大道东侧，东、北、南侧紧邻城市规划道路，用地东侧为行政办公用地。地下室建筑面积：21389.17平方米。2工程地质概况地质情况见下表某某一号各地层主要特征一览表 表2.1层号及名称分布范围层厚（m）状态工程性能杂填土全场地1.70-9.50松散差粉质粘土5#楼南侧缺失该层，其他地段均有0.4-4.1软可塑状态一般卵石全场地1.4-8.4中密一般较好残积砂质粘性土1
4、#楼东北角、场地南侧4#楼及店面和8#楼缺失该层2.3-8.2可塑硬塑较好全风化花岗岩1#楼西南侧及2#楼东北角缺失该层1.2-11.2强风化较好土狀强风化花岗岩全场地1.2-16.4强风化好碎块状强风化花岗岩1#楼西侧及4#楼缺失该层0.5-20.5强风化较好中风化花岗岩全场地中风化好 3设计概况由于建筑物自重及其它外部因素产生的综合荷载不足，为了平衡地下水所产生的浮力时，必须在基础底板施加竖向外力以平衡浮力，抗浮锚杆就是利用锚杆自身的抗拉强度所产成的抗拉力。锚杆与土层之间的摩擦力所产生的抗拔力，对基础上浮的趋势进行约束，起到抵抗基础上浮的作用。本工程抗浮锚杆主要分布在基坑1#-2#楼、3#
5、-4#楼之间。设计单桩抗拔承载力Rt170KN.锚杆总共627根，深度6000mm，锚孔D=150mm，锚杆杆体2C22锚入底板35d。锚杆施工前，先施工3根抗浮锚杆作为试验，以验证锚杆抗抗拔承载力值。基本抗拉拔实验最大实验载荷MG1=280KN。三施工部署1抗浮锚杆施工基本目标工期目标：土方开挖与锚杆相互之间密切配合，交叉施工，确保总进度计划的完成。质量目标：确保工程质量合格，达到设计图纸、技术规范及施工验收规范标准。安全目标：施工过程中无伤亡事故。文明施工：各专业应达到工完场清，不影响文明工地的目标实现。2工程施工组织管理措施项目部选派一名综合素质高、丰富施工经验的管理人员专门负责抗浮锚杆
6、施工的管理。同时要求锚杆施工班组派一名负责并有丰富施工经验的组长，在抗浮锚杆施工期间常住现场，以快速解决施工中存在的问题和难点。3施工流水段的划分及工艺流程3.1流水段划分本工程抗浮锚杆主要集中在基坑1#-2#楼、3#-4#楼之间，根据土方开挖和基坑支护的分区流水施工顺序适时插入施工。 3.2施工工艺流程见附图附图3.1抗浮锚杆施工工艺流程图三施工进度计划施工进度计划：与土方开挖及基坑支护施工交叉作业，预计45天完成抗浮锚杆施工。四施工准备1技术准备1.1 认真熟悉图纸，做好图纸会审。1.2 对施工人员进行有针对性施工组织设计、施工方案技术交底。1.3 做好测量放线、定位及控制桩点保护工作。1
7、.4测量仪器：设备配置表序号仪器名称数量用途备注1NTS全站仪1投测轴线经年检合格2S2水准仪1高程测量经年检合格3塔尺1高程测量经年检合格450米钢尺1一般距离测量经年检合格5对讲机2测量联络完好1.5验线：测量放线后，由施测人员自检，自检合格后由测量负责人复检，再由专职质检员专检，确认无误后报监理单位验线。 2现场准备2.1按照抗浮锚杆机械施工要求，在开挖至垫层底标高时，施工设备进场施工。2.2基底排水沟及时完成，按要求砌好集水井，及时排水。2.3成孔前先做好钻机循环泥浆池及注浆用水泥浆池。3材料准备3.1 为保证抗浮锚杆施工质量，项目部统一购买红狮牌水泥，水泥进场后按100t每批进行复检
8、，以保证水泥质量。3.2 水泥数量根据工程进展，分批运抵施工现场，进场后堆放于现场搭设水泥棚，以防雨季水泥淋雨而失效，堆放于水泥棚中摆放整齐。3.3钢材为众达产，钢材原材及焊接试验复检合格后方可使用。4施工人员准备施工人员进场进行施工作业前，统一由项目部组织进行安全、文明施工教育，带领所有施工人员对施工现场进行参观和讲解，使全体施工人员了解现场的安全设施和使用方法及要领，并由各安全员进行专业施工安全、文明施工教育。在全体施工作业人员的思想上牢固树立安全、文明施工的意识和思想，并进行安全、文明施工教育考核。经考核合格后由项目部与其签定安全生产协议，同时所有施工人员每人均须同项目部签定安全、文明生
9、产保证书。经“三级”安全文明生产教育学习和考核后，施工人员才能进入生产作业班组进行现场作业施工。劳动力配置表序号专业工种单位数 量1项目部管理人员人12测量工人23电工人14操作工人65普 工人65. 施工机械准备5.1施工采用的主要施工设备：安迈MDL-130DX钻机、注浆机等。5.2施工设备进场施工作业前，必须进行全面检查，其中重点包括：安全防护设施检查、设备控制系统检查、维修保养记录检查、需要年检年审的设备须检查年检年审记录，确认合格后由项目部统一安排。5.3施工设备从西大门塔吊放至施工场地，抗浮锚杆施工结束后，由于土方坡道已开挖完，因此设备只能拆卸后用塔吊吊运出基坑。拟投入本工程的主要
10、施工机械设备表序号机械种类型号数量备注3锚杆钻机安迈MDL-130DX3台4电焊机BX-4001台6注浆设备YH50/501台7钢筋弯曲机1台五施工工艺及流程1.施工工艺测量定位钻机成孔验孔深安放锚杆边注浆边提升注浆管结束至下一孔返回二次注浆。详见图3.12.成孔按设计要求测放锚孔轴线及点位，钻孔直径150mm。3.锚杆制作锚杆制作采用HRB400C22螺纹钢加工，从锚头开始每隔1.5m焊制定位器。锚入基础底板弯头用钢筋弯曲机制作。4.锚杆安设锚杆按施工图纸结构构造，由专人制作完成，锚杆二根螺纹钢筋（RHB400 C22）焊接而成，另外每隔1.5m焊置一个定位器（由6.5钢筋制成）。锚拉杆要求
11、顺直。孔钻完后尽快地安设锚杆，放至距孔底保持50cm。立即接上压浆管，即可进行注浆。5.抗浮锚杆注浆锚杆注浆采用压力注浆工艺。第一次注浆压力在0.3Mpa，浆液采用水灰比0.45-0.50的水泥浆液，注到浆液从孔中溢出。在第一次注浆达到5Mpa后，可进行第二次高压注浆，第一次注浆压力2.5Mpa，浆液采用水灰比0.45-0.55的水泥浆液。注浆完成后周围的空隙用水泥袋或毛巾塞牢以防止漏水。六质量保证措施1.钻孔钻孔前根据设计，定出孔位，作出标记。锚杆孔位偏差不得大于100mm，锚杆偏斜误差小于2%。孔深允许偏差为500 mm。2.按照剖面图控制终孔条件，以保证锚杆有足够的长度。3.抗浮锚杆应按下列规定进行质量检测：抗浮锚杆采用抗拉试验检测承载力，同一条件下试验数量不宜少于总数的5%，且不少于6根；4.严格执行“三检”制，作好班组自检，必须作好各工序的施工记录，施工中上道工序不合格或未经监理工程师验收签证的产品，不得进入下一道工序施工。5.认真做好施工记录，各道工序施工人员必须经培训并经考核合格后方可上岗作业，严禁违章操作。6.施工工程中如发现特殊情况及时与监理业主沟通。七安全保证措施1.使用专用二级电箱接电源。2.注浆管使用承压管，防止注浆时爆管伤人。3.机械电源线用木方支架架空，不得随意放置在地上或水里。
