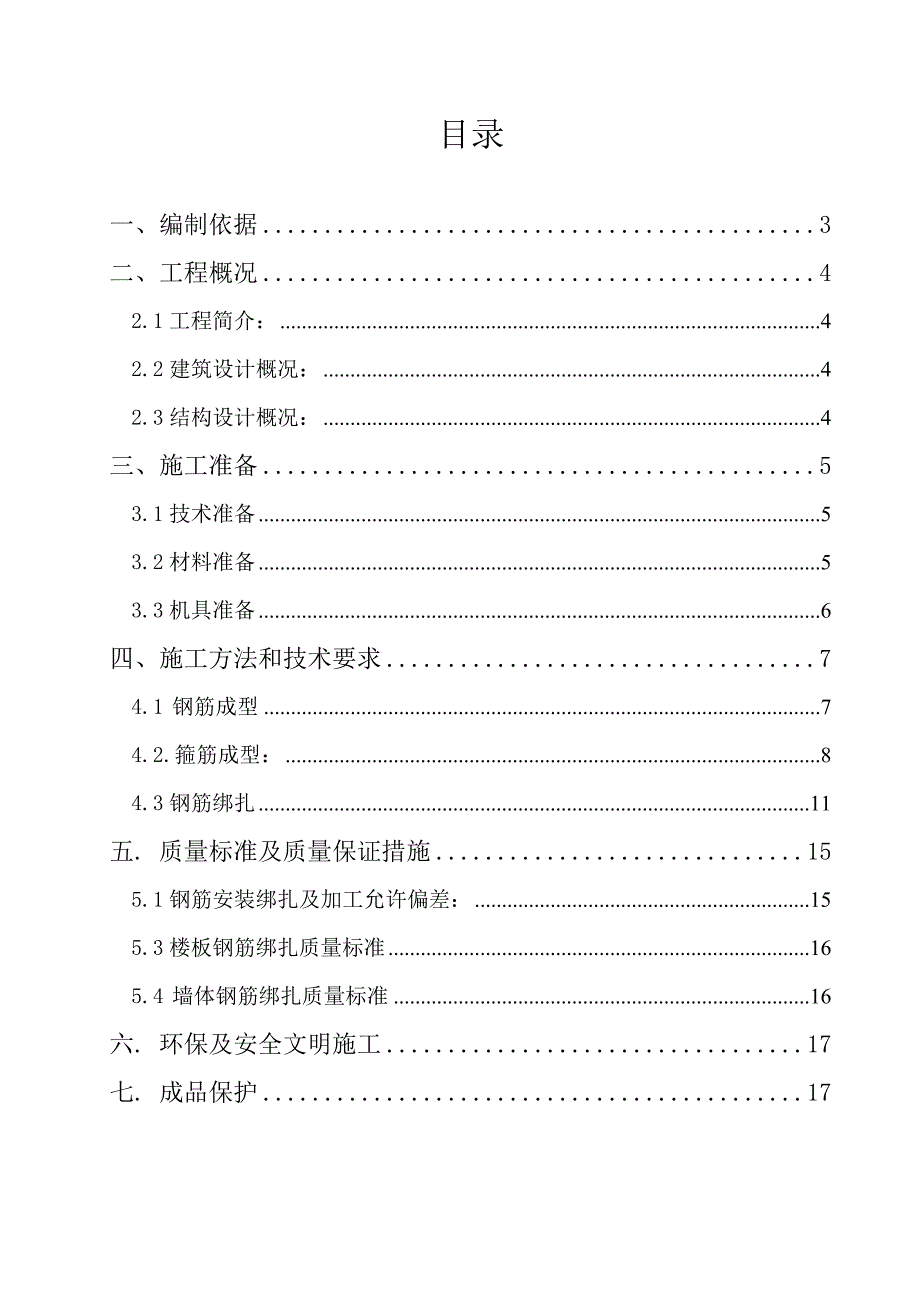

1、某某市某某湾某某海棠花园（基础工程）钢筋施工方案编制：审核：批准：监理：某某市一建某某海棠花园工程项目部年9月目录一、编制依据3二、工程概况42.1工程简介：42.2建筑设计概况：42.3结构设计概况：4三、施工准备53.1技术准备53.2材料准备53.3机具准备6四、施工方法和技术要求74.1 钢筋成型74.2.箍筋成型：84.3钢筋绑扎11五. 质量标准及质量保证措施155.1钢筋安装绑扎及加工允许偏差：155.3楼板钢筋绑扎质量标准165.4 墙体钢筋绑扎质量标准16六. 环保及安全文明施工17七. 成品保护17一、编制依据1.1建筑设计研究院设计的建筑、结构图纸：图 纸 名 称项目编号

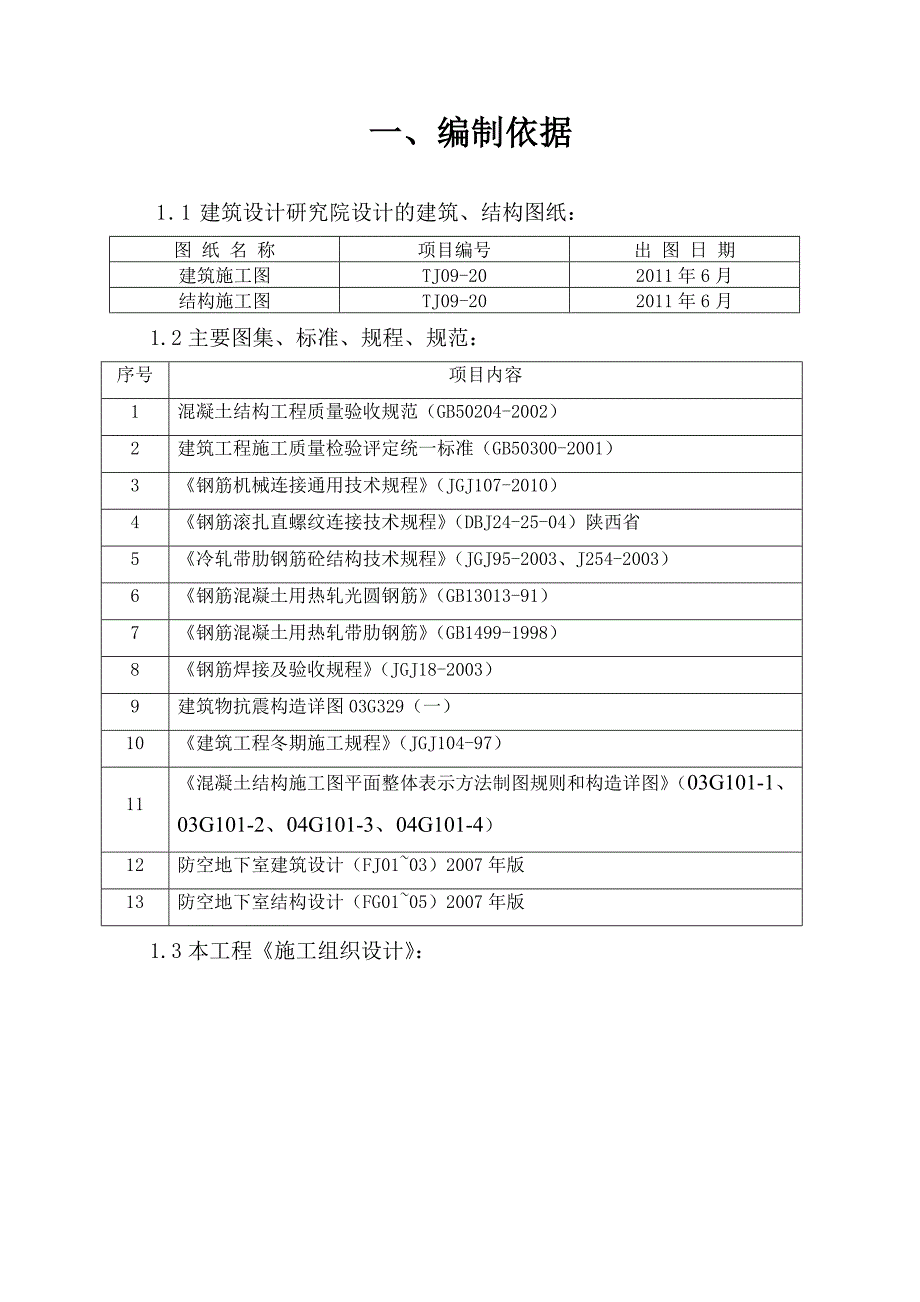

2、出 图 日 期建筑施工图TJ09-202011年6月结构施工图TJ09-202011年6月1.2主要图集、标准、规程、规范：序号项目内容 1混凝土结构工程质量验收规范（GB50204-2002）2建筑工程施工质量检验评定统一标准（GB50300-2001）3钢筋机械连接通用技术规程（JGJ107-2010）4钢筋滚扎直螺纹连接技术规程（DBJ24-25-04）陕西省5冷轧带肋钢筋砼结构技术规程（JGJ95-2003、J254-2003）6钢筋混凝土用热轧光圆钢筋（GB13013-91）7钢筋混凝土用热轧带肋钢筋（GB1499-1998）8钢筋焊接及验收规程（JGJ18-2003）9建筑物抗震构
3、造详图03G329（一）10建筑工程冬期施工规程（JGJ104-97）11混凝土结构施工图平面整体表示方法制图规则和构造详图（03G101-1、03G101-2、04G101-3、04G101-4）12防空地下室建筑设计（FJ0103）2007年版13防空地下室结构设计（FG0105）2007年版1.3本工程施工组织设计：二、工程概况2.1工程简介：序号项 目内 容1工程名称某某市某某湾某某海棠花园2建设单位陕西某某某某房地产开发有限责任公司3设计单位陕西同济土木建筑设计有限公司4建筑面积54000m25工程地址某某市行政大道西段，新建广电中心西侧6质量目标争创优良7结构形式现浇钢筋混凝土剪力
4、墙结构8基础形式筏板基础2.2建筑设计概况：序号项目内 容1结构形式现浇框架剪力墙2建筑规模建筑总面积（m2）54000m2建筑层数地上18层地下1层建筑层高地下一层5.1m一、二层4.5m，三层以上3.9m。3建筑高度0.000相当于绝对标高569.303m基底标高-7.480m室内外高差0.45m建筑总高71.4m4抗震等级二级2.3结构设计概况：基础类型筏板梁基础结构形式现浇钢筋混凝土剪力墙结构抗震等级剪力墙二级抗震设防烈度七度钢筋接头型 式当d20时，机械接头当d18时，采用搭接接头或焊接接头钢筋类别级钢：6、8、10、12mm级钢：12、14、16、18、20、22、25mm级钢：8
5、、10、14、16、18、20、22、25结构尺寸钢筋砼剪力墙350、400mm楼板厚120、250mm底板厚300、400、1300mm三、施工准备3.1技术准备3.1.1充分熟悉图纸、工程规范、施工质量检验评定标准及图集，及时发现图纸中的疑点及与现场施工有冲突的地方，提前与设计单位协商，做好施工前的准备工作。3.1.2钢筋翻样做到与现场施工相结合，尤其是底板集水坑和电梯井坑等地方，钢筋下料要采用现场放样下料；在结构施工过程中，发现钢筋过密可能影响砼浇筑的地方及时与设计单位协商，对重要部位和特殊部位施工前要绘制施工大样图，以便有效的指导施工，同时，在满足结构施工规范的前提下，充分考虑到结构施
6、工对装修的影响。3.1.3对进场钢筋原材要进行检查，产品出厂合格证、质量检查报告、规格牌号要齐全，进场后先要进行外观质量检查记录，同时按同炉批号、同种规格、同一进货时间每60t做一组复试试验，不足60t也做一组复试试验，复试合格后方可使用。3.1.4筏板钢筋采用直螺纹连接，以上钢筋直径20mm的钢筋均采用闪光对焊。操作人员必须经过培训，并持有培训合格证书。3.1.5对弯曲机、切断机、对焊机、力矩扳手等器具进场必须经检测部门检查合格，并有合格证书。3.1.6施工前根据本工程的特点，专业工长以书面形式向班组和操作工人作详细的书面交底。3.1.7做好工种间的交接检查记录，并要由交接工长签字认可。3.
7、2材料准备3.2.1 本工程所包括的钢筋规格如下：HPB235: 6.5、8、10、12HRB335:12、14、16、18、20、22、25HRB400: 8、10、14、16、18、20、22、25对所有进场及加工后的成品、半成品钢筋要分类型，分规格码放。3.2.2绑扎用火烧丝：22#、20#火烧丝；直径12mm的钢筋采用22#的火烧丝，直径12mm的钢筋采用20#的火烧丝进行绑扎。3.2.3垫块采用大理石块垫块配合塑料垫块共同使用，地下室底板板底用40厚大理石块垫块，地上外墙外保温采用大理石块垫块，楼层顶板采用大理石块垫块，墙、柱、梁选用塑料垫块。3.3机具准备3.3.1成型机具机具名称
8、型号单位数量钢筋切断机CQ40-1台2钢筋弯曲机GWJ-40A台2钢筋调直机LB6-10台1电焊机BX6-300台2电焊机BX3-500台1电渣焊机台43.3.2手使器具：钢筋钩、后台制作弯曲扳子、小撬棍、脚手架、钢丝刷、粉笔、线坠、空压机、扫帚、钢卷尺、大剪子等。四、施工方法和技术要求4.1 钢筋成型4.1.1主筋成型：4.1.1.1闪光对焊接头钢筋下料用切断机下料，钢筋下料切断面要垂直于钢筋轴线，端头整齐，保证滚轧直螺纹接头质量。其余钢筋端头必须齐整，不能有翘曲、小马蹄，长度误差小于5mm。 4.1.1.2 HPB235级钢筋均做180o弯钩，平直长度不小于3d，弯曲直径D不小于2.5d。
9、（如图所示） 4.1.1.3 HPB235级钢筋180弯钩弯曲直径、平直长度HPB235级钢筋规格6810弯曲直径D（）152025平直长度（）1824304.1.1.3 HRB335、HRB400级钢筋需做90o弯钩时，弯曲直径D不小于钢筋直径的5倍，见下图及附表： HRB335级 钢 筋 弯 曲 直 径钢筋直径（）1214161820222528弯曲直径（）607080901001101301404.1.1.4冷轧带肋钢筋钢筋末端可不制作弯钩。当钢筋末端需制作900或1800弯折时，钢筋的弯弧内直径不应小于钢筋直径的5D,尚应不小于受力钢筋的直径。4.1.1.5 地下室集水坑、电梯井处弯起
10、钢筋135度弯折处的弯曲直径D，不小于5d 。 4.2.箍筋成型：4.2.1箍筋端头应平直，不能有弯曲。因此用切断机下料时，根数不能多于5根，长度应统一，端头平整，发现端头不直或不平时调整切断机刀头。4.2.2弯钩角度，所有箍筋均制作135o弯钩，平直段长度10d。本工程箍筋主要为6、8、10、12、14等，其弯钩的平直长度分别为80、100、120mm、140mm。4.2.3箍筋加工，每制作一批时应先预制一构件，核对尺寸准确后，方可成批制作，所做成品必须方正，弯钩平直部分必须平行。（见下图）弯钩平直长度规格8101214平直长度80mm100mm120mm140mm4.2.4拉钩：本工程墙体
11、拉钩的钢筋规格有6、8、10、12，拉钩成型时一端作成90度弯钩，一端作成135度弯钩，其弯钩的平直部分长度为10倍的钢筋直径。其中HPB235级钢筋全部场外委托加工。（75mm、80mm、100mm、120mm）（见下图） 拉钩平直长度规格681012平直长度75mm80mm100mm120mm4.2.5梯子筋制作：梯子筋主筋要比墙筋主筋直径大一规格，可以代替主筋绑扎，根据翻样尺寸焊接，梯子筋立筋之间的宽度和墙体立筋的的宽度相同，上中下至少设3道墙体顶模筋，顶模筋长度小于墙厚2mm，两端均分，端头用无齿锯切齐，顶模筋端头涂刷防锈漆。其余钢筋长度小于墙厚2mm，（见下图） 竖向梯子筋的作用：控
12、制墙厚、控制钢筋的排距、控制水平筋的间距、控制墙体的保护层厚度。 水平梯子筋的作用：主要控制竖向钢筋的间距，根据墙体的厚度不同，可以周转使用。 楼层梯子筋 4.2.6马凳的制作：为了保证板的截面尺寸，在板筋与板抗负弯矩筋间加马凳，并与负弯矩筋绑扎牢固，马凳根据所使用部位的板厚、钢筋规格、直径及摆设的方向，计算好马凳的高度（马凳高度=板厚2个保护层3皮铁）。4.2.7垫块：地下室底板板底选用大理石块垫块，楼板、墙、柱、梁选用同钢筋保护层厚度相同的塑料垫块，外墙采用大理石块垫块。钢筋保护层度构件名称基础底板地下外墙墙体梁板底部顶部外侧内侧保护层厚度（mm）403530252025154.2.8绑扎
