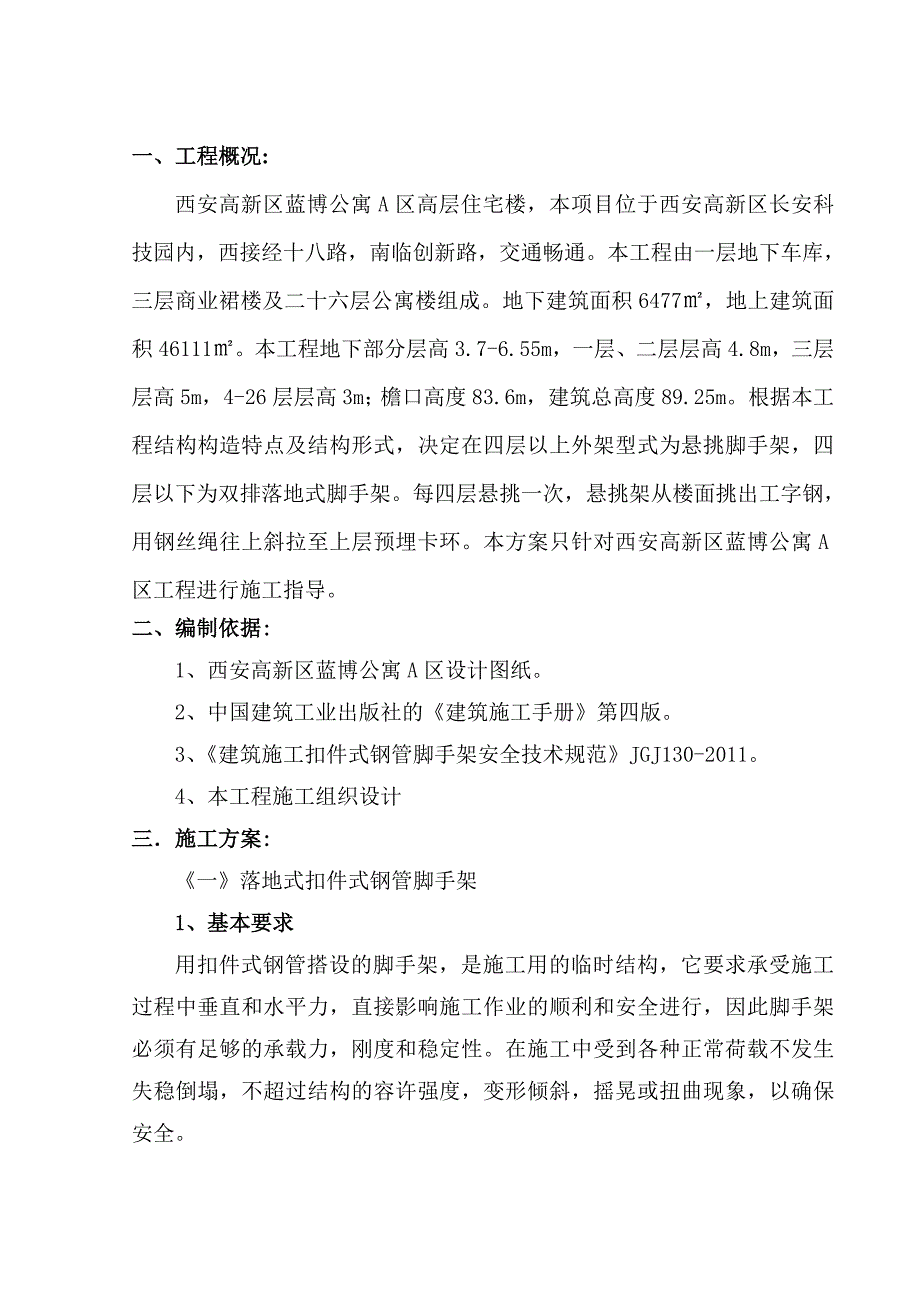

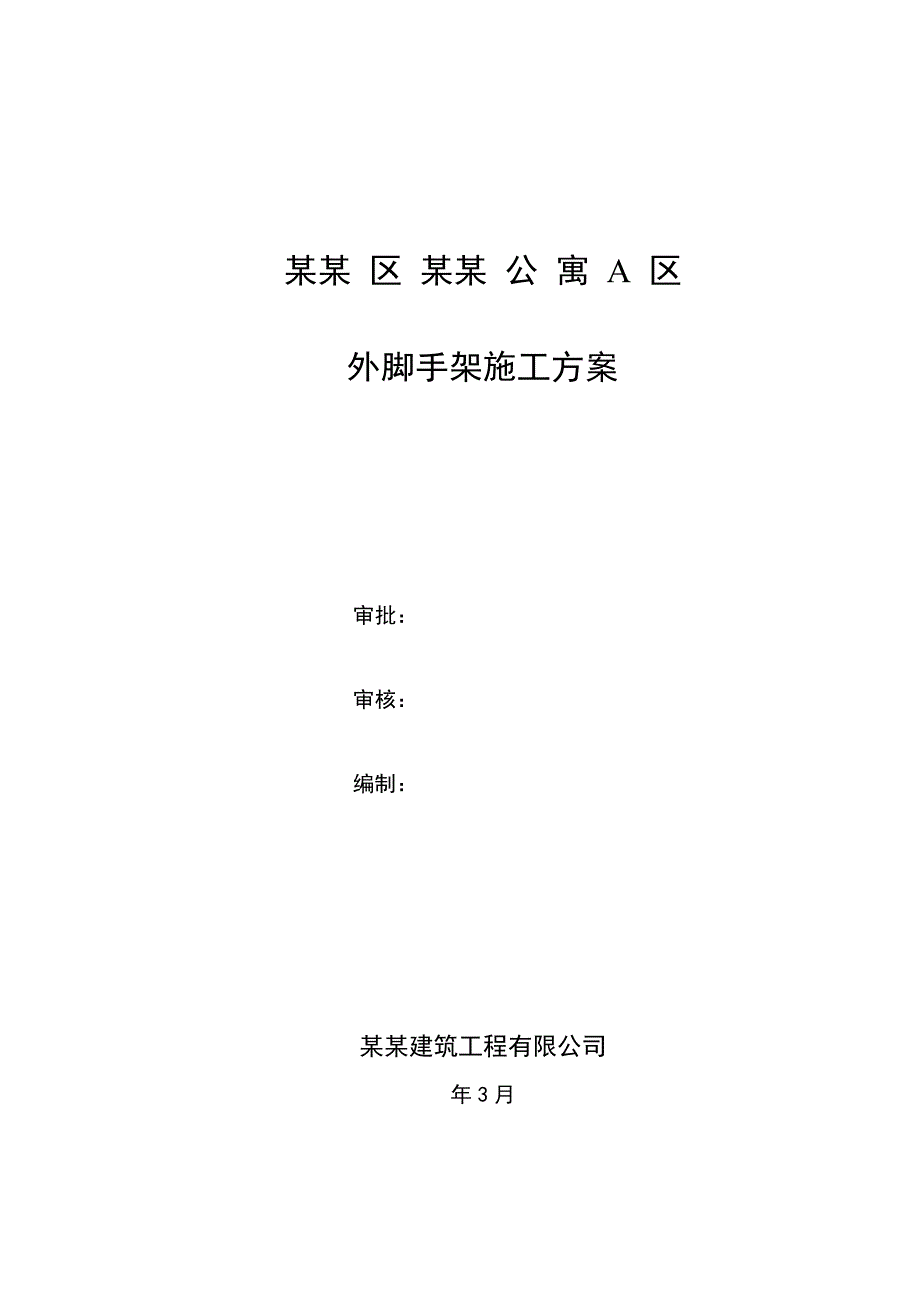

1、某某 区 某某 公 寓 A 区外脚手架施工方案审批:审核:编制:某某建筑工程有限公司年3月一、工程概况:西安高新区蓝博公寓A区高层住宅楼,本项目位于西安高新区长安科技园内,西接经十八路,南临创新路,交通畅通。本工程由一层地下车库,三层商业裙楼及二十六层公寓楼组成。地下建筑面积6477,地上建筑面积46111。本工程地下部分层高3.7-6.55m,一层、二层层高4.8m,三层层高5m,4-26层层高3m;檐口高度83.6m,建筑总高度89.25m。根据本工程结构构造特点及结构形式,决定在四层以上外架型式为悬挑脚手架,四层以下为双排落地式脚手架。每四层悬挑一次,悬挑架从楼面挑出工字钢,用钢丝绳往上

2、斜拉至上层预埋卡环。本方案只针对西安高新区蓝博公寓A区工程进行施工指导。二、编制依据:1、西安高新区蓝博公寓A区设计图纸。2、中国建筑工业出版社的建筑施工手册第四版。3、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011。4、本工程施工组织设计三施工方案:一落地式扣件式钢管脚手架1、基本要求用扣件式钢管搭设的脚手架,是施工用的临时结构,它要求承受施工过程中垂直和水平力,直接影响施工作业的顺利和安全进行,因此脚手架必须有足够的承载力,刚度和稳定性。在施工中受到各种正常荷载不发生失稳倒塌,不超过结构的容许强度,变形倾斜,摇晃或扭曲现象,以确保安全。2、基本参数脚手架杆距通过计算确定,内立杆

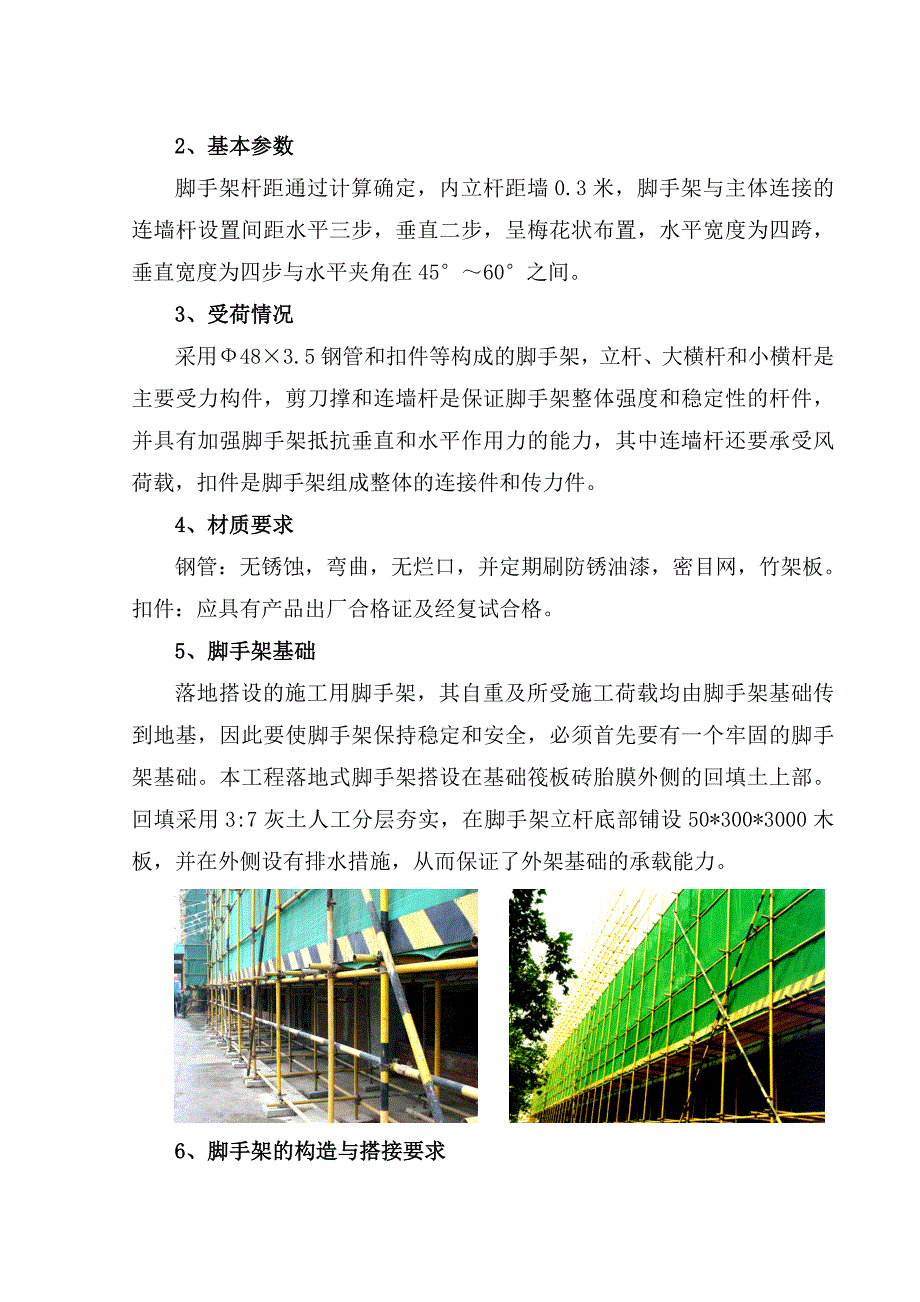

3、距墙0.3米,脚手架与主体连接的连墙杆设置间距水平三步,垂直二步,呈梅花状布置,水平宽度为四跨,垂直宽度为四步与水平夹角在4560之间。3、受荷情况采用483.5钢管和扣件等构成的脚手架,立杆、大横杆和小横杆是主要受力构件,剪刀撑和连墙杆是保证脚手架整体强度和稳定性的杆件,并具有加强脚手架抵抗垂直和水平作用力的能力,其中连墙杆还要承受风荷载,扣件是脚手架组成整体的连接件和传力件。4、材质要求钢管:无锈蚀,弯曲,无烂口,并定期刷防锈油漆,密目网,竹架板。扣件:应具有产品出厂合格证及经复试合格。5、脚手架基础落地搭设的施工用脚手架,其自重及所受施工荷载均由脚手架基础传到地基,因此要使脚手架保持稳定

4、和安全,必须首先要有一个牢固的脚手架基础。本工程落地式脚手架搭设在基础筏板砖胎膜外侧的回填土上部。回填采用3:7灰土人工分层夯实,在脚手架立杆底部铺设50*300*3000木板,并在外侧设有排水措施,从而保证了外架基础的承载能力。 6、脚手架的构造与搭接要求(1)、立杆的构造要求立杆接头必须采用对接扣件对接,对接扣件交错布置,两个相邻立柱接头,在高度方向错开的距离不应小于500mm;各接头中心节点的距离不应大于步距的1/3。(2)、纵向水平杆构造要求纵向水平杆设置在横向水平杆之下,并以直角扣件扣紧于立杆上采用6米标准杆,对接扣件连接,接头交错布置不应设在同步同跨内,相邻接头水平距离不应小于50

5、0mm。(3)、横向水平杆的构造要求横向水平杆采用1.6米标准杆,两端采用直角扣件固定在纵向水平杆上,外侧伸出200mm,内侧距墙100mm。(4)、脚手板的构造要求竹脚手板垂直于横向水平杆方向铺设,采用对接平铺,两端与横向水平杆用12#铁丝固定,在一层顶及每隔四层满铺一层脚手板,外侧做18cm高档脚板。(5)、连墙杆构造要求连墙杆拉接于内侧立杆与水平杆交点处,与主体结构形成刚性连接,从第一步水平杆开始设置且与脚手架连接端不得高于连墙端。(6)、剪刀撑构造要求a、剪刀撑设置于脚手架密目网外侧,在立面两端,转角等处均设置一道,由底至顶连续设置,中间每道剪刀撑净距不大于10米且7根立杆。b、剪刀撑

6、斜杆接头采用对接扣件连接,与脚手架连接于小横杆上,直角扣件连接,两斜杆交叉点用旋转扣件连接。(7)、之字型斜道构造要求及斜道脚手板构造要求。a、斜道附着于外脚手架,杆件与外架独立,斜道宽度1.8米,坡度采用1:3,拐头处设置平台,宽1.8米。b、斜道两侧设置栏杆及挡脚板,栏杆高度上杆距地1.2米,下杆0.5米,挡脚板高度180mm。c、斜道板采用5cm厚木板,上250300mm设置防滑条。7、脚手架搭设顺序(1)、按脚手架的柱距、排距要求进行放线、定位。(2)、杆件搭设顺序如下:放置纵向扫地杆立柱横向扫地杆第一步横向水平杆连墙件(或加抛撑)第二步横向水平杆。8、脚手架搭设注意事项(1)、垫板、

7、底座应准确地放在定位线上,垫板必须铺放平稳,不得悬空。(2)、搭设立柱时,外径不同的钢管严禁混用,相邻立柱的对接扣件不得在同一高度内,错开距离应符合构造要求。(3)、开始搭设立柱时,应每隔6跨设置一根抛撑,直至连墙件安装稳定后,方可根据情况拆除。(4)、当搭至有连墙件的构造层时,搭设完该处的立柱、纵向水平杆、横向水平杆后,应立即设置连墙杆。(5)、封闭式脚手架的同一步纵向水平杆必须四周交圈,用直角扣件与内、外角柱固定。(6)、当脚手架操作层高出连墙件两步时,应采取临时稳定措施,直到连墙件搭设完后方可拆除。(7)、剪刀撑、横向支撑应随立柱、纵横向水平杆等同步搭设,剪刀撑、横向支撑等扣件的中心线距

8、主节点的距离不应大于150mm。(8)、对接扣件的开口应朝上或朝内。各杆件端头伸出扣件盖板边缘的长度不应小于100mm。(9)、铺设脚手板时,应满铺、铺稳,靠墙一侧离墙面距离不应大于150mm。脚手板的探头应采用直径3.2mm的镀锌铁丝固定在支承杆上,在拐角、斜道平口处的脚手板,应与横向水平杆可靠连接,以防止滑动。(10)、栏杆和挡脚板应搭设在外排立柱的内侧,上栏杆上皮高度1.2m,中栏居中设置,挡脚板高度不应小于180mm。(11)、脚手架的步高为2000mm,离底部200mm处设置一道扫地杆,以保持脚手架底部的整体性,底部的立柱间隔采用不同长度的钢管,将相邻柱的对接接头位于不同高度上,使立

9、柱受荷的薄弱截面错开。(12)、在搭设高层脚手架时,同时要做好脚手架的接地,接地用三根2505角钢,L=1500mm埋入地下,再用一404扁钢引出与脚手架连接。二悬挑式扣件式钢管脚手架1、基本要求:落地式扣件式钢管脚手架和悬挑式扣件式钢管脚手架,是施工用的临时脚手架,它要求受施工过程中垂直水平荷载的影响,直接影响施工作业的便利和安全进行,因此脚手架必须有足够的承载力,刚度和稳定性。在施工中受到各种正常荷载不发生失稳倒塌,不超过结构的容许强度,变形倾斜,摇晃或扭曲现象,以确保安全。2、基本参数:脚手架立杆纵距la=1.5米,立杆横距为lb=0.9米,内立杆距墙0.35米,步距为h=1.8米,脚手

10、架与主体连接连接件按三步三跨呈梅花状设置(即连墙杆件横距LW=4.5米,竖距HW=4.5米)立杆计算长度系数U=1.5(作业层数nl=2)剪刀撑自下而上连续布置,水平宽度为四跨,垂直宽度为四步剪刀撑水平宽度为四跨,垂直高度与水平夹角在度之间。3、材质要求本工程采用扣件式钢管脚手架,杆件采用48*3.5的钢管扣件连接,脚手板采用5cm厚松木板3米长。所用管件,扣件必须符合标准。 钢管无锈蚀,弯曲,无烂口,并刷防锈油漆,密目网,竹架板,扣件,应具有产品出厂合格证及经复试合格。本脚手架用于主体结构作业时为按一层作业,用于装饰作业时为两层按作业考虑。4、节点构造四至二十六层全部采用悬挑脚手架,每四层一

11、悬挑,架体从楼面伸出16#工字钢,作为双排立杆的支点,并从上层板面用61918.5#钢丝绳+花篮螺栓将工字钢端部斜拉,用花篮螺丝调紧,外架底部满铺50mm厚竹架板,建筑物围护采用密目网全部挡遮盖。 5、力学分析(1)、基本要求:扣件式钢管脚手架要承受施工过程中垂直和水平荷载,直接影响到施工作业的安全和顺利进行,因此脚手架必须具有足够的承载力、刚度、稳定性。在施工过程中受到各种正常荷载不发生失稳倒塌,不超过结构的容许强度而变形倾斜、摇晃或扭曲现象,以确保安全。(2)、受荷情况:采用483.5钢管和扣件等构成的脚手架,主杆大横杆和小横杆是主要受力构件,剪刀撑和连墙杆是保证脚手架整体强度和稳定性的杆

12、件,其中连墙杆还要承受风荷载,扣件是脚手架组成整体的连接件和传力件。(3)、荷载取值:a、恒载:1)、每米立杆承受的结构自重标准值:包括立杆、纵向水平杆、横向水平杆、剪刀撑、横向斜撑和扣件等自重。经查规范附录A得:gk1=0.1248KN/m。2)、每米立杆纵距(la)的作业面材料自重标准值:包括作业层脚手架自重,架面增设支承杆及其连接件的自重,作业层设置的栏杆,挡脚板和围护材料的自重。经查施工手册表5-10(按插入法计算)为:gk2=0.4637KN/m;3)、每米架高的外立面整体拉结件和防护材料的自重标准值:经查施工手册表5-11:gk3=0.0768KN/4)、恒载标准值(Gk):Gk=

13、Hi(gk1+gk3)+n1lagk2用于结构作业时:Gk=15(0.1248+0.0768)+11.50.4637=3.72KN用于装饰作业时:Gk=15(0.1248+0.0768)+21.50.4637=4.42KNb、活载:经查规范知:脚手架上的施工均布活载标准值,结构和装饰脚手架分别为3KN/和2KN/则:用于结构作业时Qk=1/2nlLb3la=1/21131.5=2.25KN用于装饰作业时Qk=1/2nlLb2la=1/22121.5=3KN;c、风荷载标准值(wk):经查规范(A-3):脚手架采用密止网封闭其挡风系数(验算部位h,宽La范围内所有杆配件迎、挡风面积之比)=1.2

14、,按背靠建筑物为墙洞的状况考虑,风荷载体形系数us=1.3, =1.31.2=1.56。由建筑结构荷载规范查得风压高度变化系数:按照地面粗糙类别为C类,建筑高度为60米考虑,查表得:uz=1.24;则:Wok0.7usuzW=0.71.561.240.35=0.47KN/;故沿立杆高度每米风压标准值为:Wk=LaWok=1.21.50.47=0.85KN/m;(4)、其他参数:a、立杆截面积:A=489mm2,截面抵抗矩w =5.08103mm3, 回转半径:i=15.8mm。b、钢管抗拉、抗压和抗弯强度设计值f=205Mpa,弹性模量E=2.06105N/mm2。(5)、设计计算:a、纵向、

15、横向水平杆计算:根据规范5.1.5条规定,符合6.1.1条的构造要求,不再进行设计计算。b、脚手架立杆稳定性验算:A.立杆段的轴力设计值N(组合风荷载)N=1.2Ngk+0.851.4NQK用于结构作业时:N=1.23.72+0.851.42.25=7.14KN用于装饰作业时:N=1.24.42+0.851.43=8.87KNB.风荷载产生的立杆段力矩MW:Mw=0.851.4lah2/10=0.851.40.851.51.82/10=341.37KN.mm。C稳定性计算(组合风荷载):N/ A+Mw/Wfa.立杆计算长度:经查规范表5.3.3(按照连墙杆按三步三跨搭设)得u=1.7L0=kuh=1.1551.71.5=2.95mb.立杆长细比:=L0/i=2950/15.8=187c.轴心受压构件的稳定系数经查表: =0.205d.用于结构作业时:7.25103/(0.205489)+341.37103/(5.08103)
