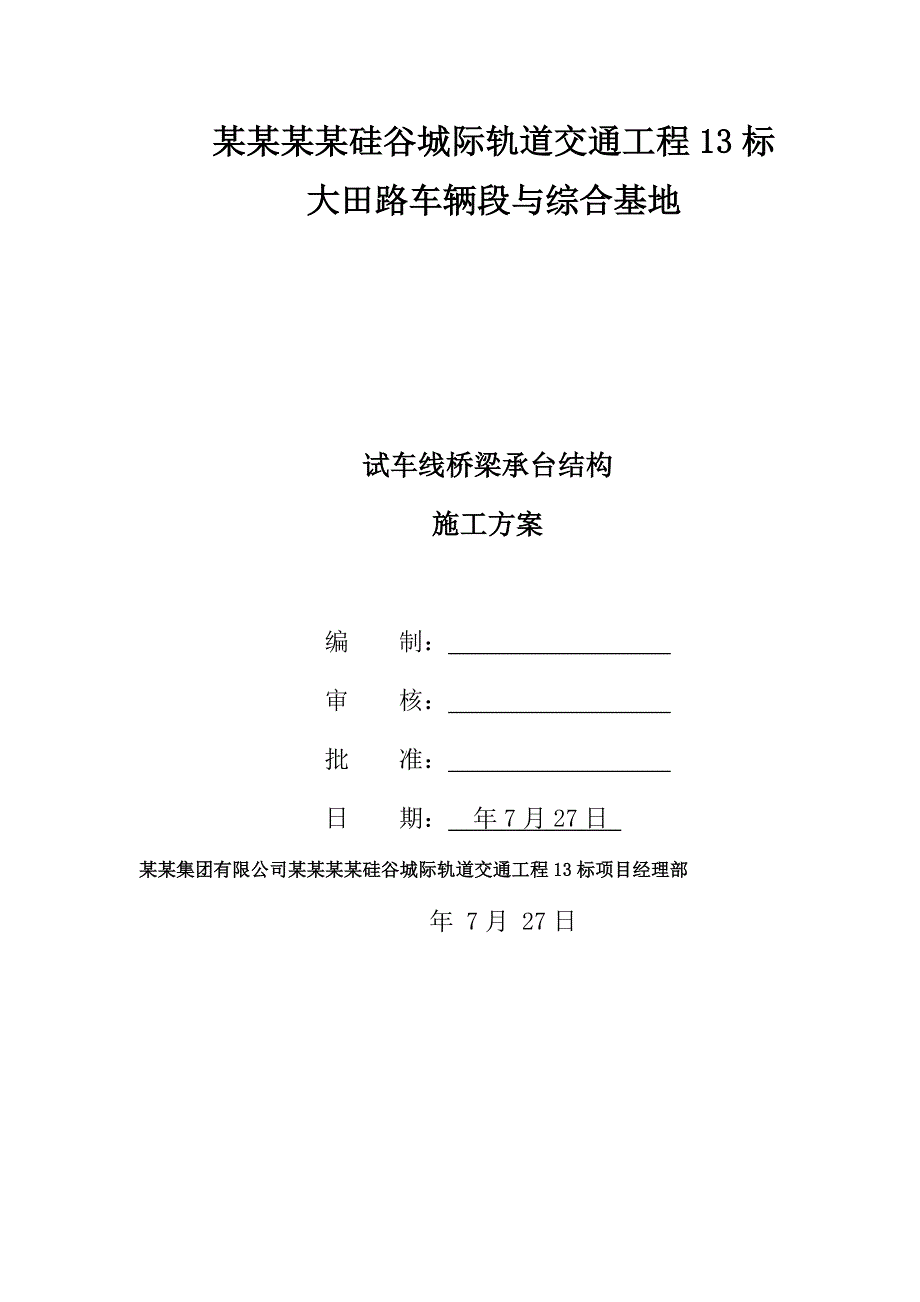

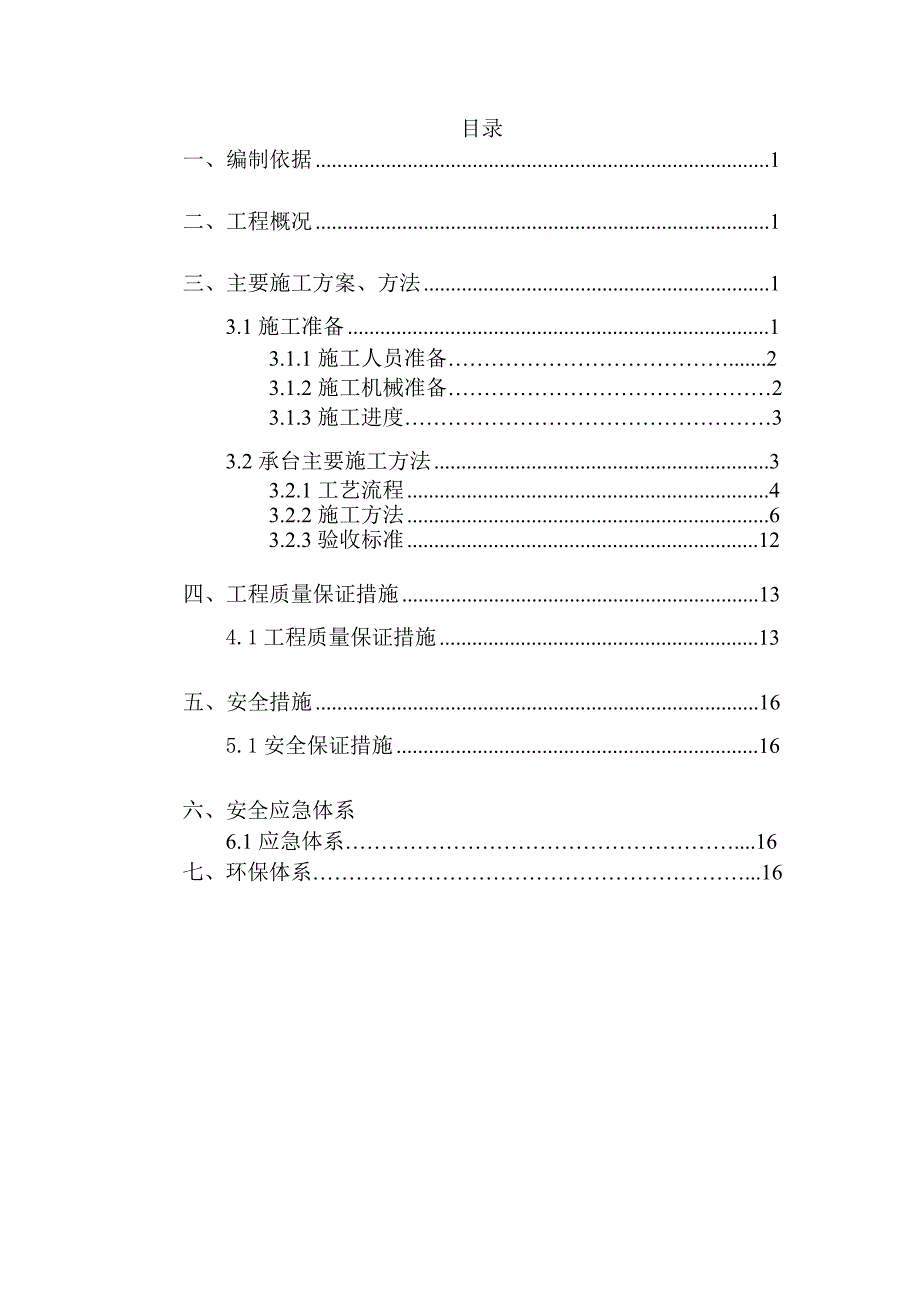

1、某某某某硅谷城际轨道交通工程13标大田路车辆段与综合基地试车线桥梁承台结构施工方案编 制： 审 核： 批 准： 日 期： 年7月27日 某某集团有限公司某某某某硅谷城际轨道交通工程13标项目经理部 年 7月 27日目录一、编制依据1二、工程概况1三、主要施工方案、方法13.1施工准备1 3.1.1施工人员准备.2 3.1.2施工机械准备2 3.1.3施工进度33.2承台主要施工方法33.2.1工艺流程43.2.2施工方法63.2.3验收标准12四、工程质量保证措施134.1工程质量保证措施13五、安全措施165.1安全保证措施16 六、安全应急体系 6.1应急体系.16 七、环保体系.16一、

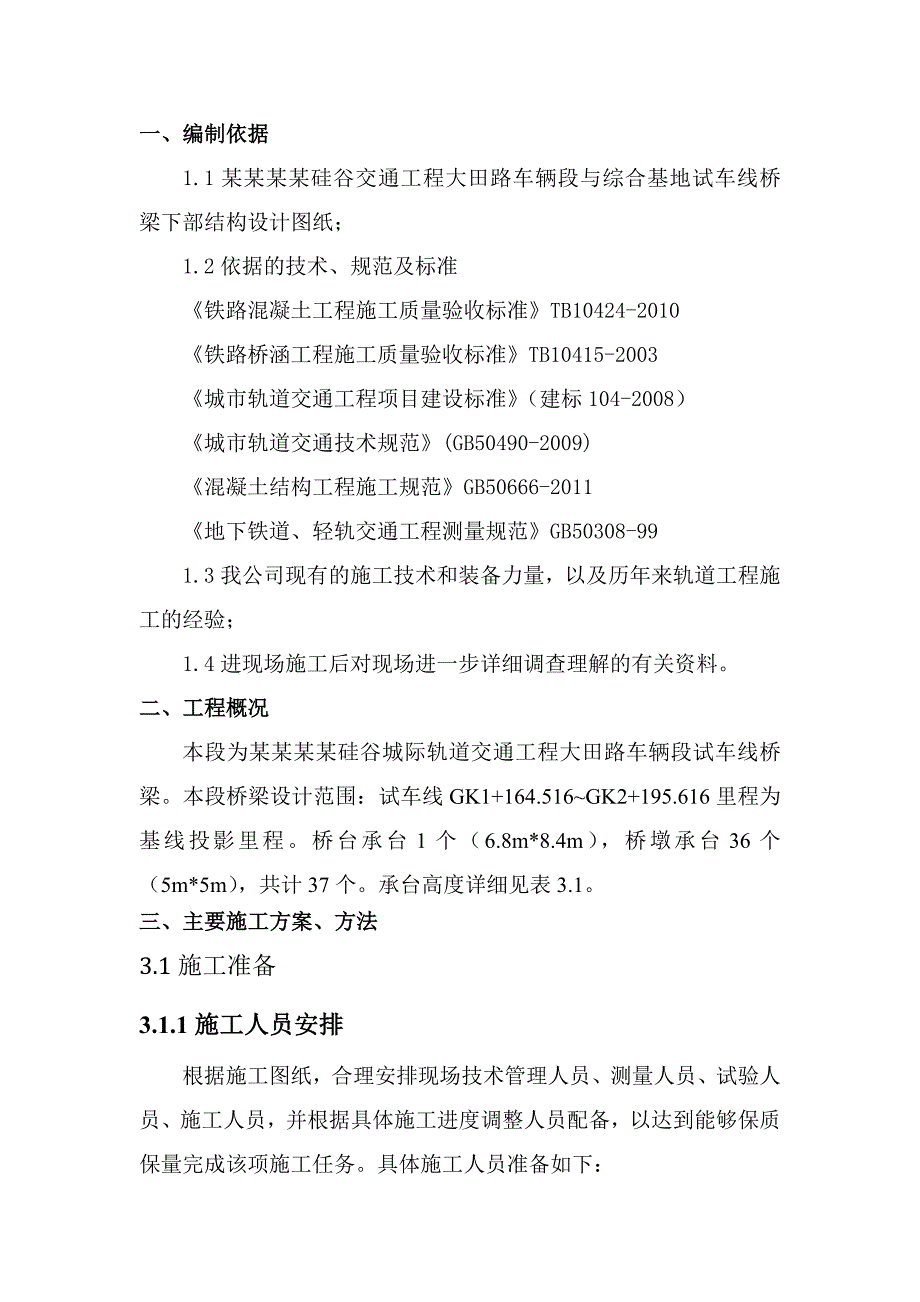

2、编制依据1.1某某某某硅谷交通工程大田路车辆段与综合基地试车线桥梁下部结构设计图纸；1.2依据的技术、规范及标准铁路混凝土工程施工质量验收标准TB10424-2010铁路桥涵工程施工质量验收标准TB10415-2003城市轨道交通工程项目建设标准（建标104-2008）城市轨道交通技术规范(GB50490-2009)混凝土结构工程施工规范GB50666-2011地下铁道、轻轨交通工程测量规范GB50308-991.3我公司现有的施工技术和装备力量，以及历年来轨道工程施工的经验；1.4进现场施工后对现场进一步详细调查理解的有关资料。二、工程概况本段为某某某某硅谷城际轨道交通工程大田路车辆段试车线
3、桥梁。本段桥梁设计范围：试车线GK1+164.516GK2+195.616里程为基线投影里程。桥台承台1个（6.8m*8.4m），桥墩承台36个（5m*5m），共计37个。承台高度详细见表3.1。三、主要施工方案、方法3.1施工准备3.1.1施工人员安排根据施工图纸，合理安排现场技术管理人员、测量人员、试验人员、施工人员，并根据具体施工进度调整人员配备，以达到能够保质保量完成该项施工任务。具体施工人员准备如下：序号岗位数量职责具体人员1技术人员3含质量、安全、物资等苏永俊、呙亮、李龙宇2测量人员3张建辉、李俊、龙航3试验人员3负责送样及检测李恒、路翼、徐金元4施工人员20普工、砼工、机驾工、模
4、板工、电工等3.1.2施工机械配置机械设备及工器具在进场前严格执行试验和检验工作程序，进场后要严格执行维修及保养等工作程序。有问题的机械设备或工器具需进行维修，维修后严格进行检验和试验，合格后可在施工中使用。机械设备及工器具在使用前确保其性能良好，安全可靠。如不确定则进行技术状况检查和机械安全检查，确认其性能良好后方可使用。序号设备名称型号单位数量用途1挖掘机台12砼运输车10方台23吊车16t台14抽水泵台1排水5自卸汽车台16全站仪徕卡TCA1201+台17水准仪DSZ2光学水准仪台18汽车泵37米台1施工前按设计提供的配比进行室内试验，确定施工配合比（承台为C35混凝土，坍落度为1401
5、80）。承台模板确定为钢模，具体尺寸确定为1.5m*2.5m，1m*2.5m、0.5m*2.5m、2.5m*2.5m。防护围栏、安全防护网、警示牌、警示灯等材料进场。储备钢筋、水泥、砂石料及外加剂等原材料，严格按“进场关、检验关、使用关”，确保原材质量。3.1.3施工进度计划3.2承台主要施工方法3.2.1工艺流程基坑开挖基底处理钢筋绑扎模板安装测量放样浇注混凝土混凝土养护、拆模基坑防护、排水钢筋加工运输监理验收钢筋合格监理验收模板合格制作混凝土试件基坑回填技术负责人同意 表3.1承台号承台高（m）承台号承台高（m）SC03SC213SC12.5SC223SC23SC233SC33.5SC24
6、4SC44SC254SC53SC263SC62.5SC273.5SC72.5SC282.5SC82.5SC292.5SC93.5SC302.5SC103.5SC313SC113SC322.5SC123SC332.5SC133SC342.5SC143SC352.5SC153.5SC362.5SC164.5SC174SC184SC194.5SC203.5 承台示意图3.2.2施工方法3.2.2.1测量放样首先，由测量队严格按照批准的图纸、设计尺寸、坐标，实地测放承台位置、标高，测量过程中实行双检双核制度，并经测量监理工程师复测后，开挖施工。首先根据承台底面尺寸及埋置深度、地质水文条件、机具布置等确
7、定基坑开挖尺寸。基坑边坡线的确定：a、根据承台及基坑底平面尺寸，将基坑底平面轮廓线测设到地面上；b、沿地面上的基坑平面轮廓线的四条边方向进行测算；c、确定开挖边线；d、将开挖边线测设到地面上，并撒上白灰线连结各边线，此封闭线即为开挖边线。3.2.2.2基坑开挖和基底处理承台基坑开挖采取以机械开挖为主、人工开挖为辅，进行放坡施工，条件允许时，基底开挖尺寸预留1m工作面，必要时加设挡板或适当放缓边坡。承台内有水部分，用水泵抽干水，然后采用人工或机械进行开挖。开挖过程中及时排出坑内集水，机械开挖至距设计标高2030cm后，改由人工进行清除。基坑不得被水浸泡，基坑渗水时，在基坑内设集水井，采用抽水机排
8、出坑外，保持基坑处于无水状态。在基坑内设置集水坑与集水沟排水时，应设在基础范围以外。基坑开挖土随挖随运，弃土要远运，特别是基坑顶面周围清理干净，不得堆放工具及堆土。人工清理基坑底面至承台底面标高往下10cm，浇筑C25混凝土10cm至承台底面标高，为后续工序钢筋绑扎和支模做准备工作。3.2.2.3钢筋加工由测量队对承台位置进行放点并画线标记，进行底部钢筋网绑扎。墩身预留钢筋固定在钢筋支座上，并选取合适的墩身预埋主筋做防雷接地引下线，进行标记。墩内接地钢筋与承台底面钢筋网焊接连接。并连接在承台两侧预埋接地热镀锌钢板，综合接地钢筋焊接完成后，测出接地电阻值，若不合格，需重新安装、焊接，合格后报请专
9、业监理工程师验收，并注意保留影像资料。3.2.2.4模板制作及吊装模板采用大块组合钢模板，模板采用钢板加工而成，模板间用螺栓连接，并设置背楞、竖肋等进行加固。共使用48根背楞（下图示3），竖肋为270mm设置一道（为下图示5）。本次承台模板面板具体尺寸确定为1.5m*2.5m，1m*2.5m、0.5m*2.5m、2.5m*2.5m。施工时，视具体承台尺寸组合模板以便于承台施工。模板下料要方正，对角误差不大于2mm；边筋板和端筋板与面板要垂直，误差不大于0.5。焊缝间距200mm，焊缝长度40-60mm，焊脚高度不小于5mm；平面误差度每两米不大于2mm。采用吊车配合人工进行安装拼装。首次使用模
10、板，需进行多次打磨、冲洗，自检合格并经监理同意后方可用于混凝土施工。模板安装时，采用16t汽车吊配合作业。根据厂家提供的技术资料，每块钢模板最重不超过1T，能够满足吊装要求。根据现场场地布置，对地基承载力不足的地方铺设道床板作为施工便道，吊机停放在基坑的一侧，吊锁钩住钢模板上的吊环，先进行试吊，然后徐徐吊起，将钢模板吊至安装的位置，上下各2名人员进行钢模板的精确对位及锁定。吊装注意事项1）在吊装前，应事先设置好吊装区域，非操作人员不得进入吊装区域。2）钢模板吊物不得从人员、设备上方通过。3）起重吊装指挥人员作业时应与操作人员密切配合，执行规定的指挥信号；操作人员应按照指挥人员的信号进行作业,当
11、信号不清或错误时,操作人员可拒绝执行。4）起重吊装作业时，起重臂和重物的下方严禁有人停留、工作或通过；重物吊运时严禁从人和起重机驾驶室上方通过；严禁用起重机载运人员，并严格实行重物离地2030cm试吊，确认安全可靠，方可正式吊装作业。5） 严禁起吊重物长时间悬挂在空中，作业时若遇突发故障，应立即采取措施使重物降落到安全的地方，下降中严禁制动，并关闭发动机或切断电源后进行,im c维修；在突然停电时，应立即把所有的控制器拔到零位，并采取措施将重物降到地面。6）起重作业人员在高处作业时，必须按照高处作业要求系好安全带，做好必要的防护工作。655rqd3.2.2.5混凝土浇筑1、钢筋绑扎、模板打磨干
12、净、安装完成，经检查符合要求后，报由监理工程师验收合格后开始砼浇注。浇筑采用全面分层方法（图10-34a）：在整个基础内全面分层浇筑混凝土，要做到第一层全面浇筑完毕回来浇筑第二层时，第一层浇筑的混凝土还未初凝，如此逐层进行，直至浇筑好。 图10-34a浇筑时，混凝土自高处自由倾落高度超过2m时，采用溜槽引导下落，以保证混凝土不致发生离析现象。2、砼的振捣：使用插入式振捣器时，移动间距不得超过振捣器作用半径的1.5倍；与侧模应保持510cm的距离；插入下层砼10cm；每一处振捣完毕后应边振捣边缓缓提起振捣棒；应避免振捣棒碰撞模板、钢筋及其他预埋件。每一插点振捣时间以2030秒为宜，一般以混凝土表
13、面呈水平并出现均匀的水泥浆和不再冒气泡为止，不显著下沉，表示已振实，即可停止振捣。3、砼质量控制要求：混凝土拌合时，衡器要保持准确，根据现场骨料含水率调整骨料和水的用量。混凝土拌合物应拌合均匀，颜色一致，无离析和沁水现象。坍落度在拌合地点及浇筑地点分别由取样人员进行取样检测。混凝土的运输能力应适应混凝土凝结速度和浇筑速度的需要，使浇筑工作不间断并使混凝土运到浇筑地点时仍保持均匀性和规定的坍落度，不符合要求时由现场施工员通知拌合站退回砼，不得使用。在浇筑过程中或浇筑完毕时，如砼表面泌水较多，必须在不扰动已浇筑砼前提下，采取措施将水排出。继续浇筑砼时，应查明原因，采取措施，减少泌水。4、浇筑砼期间，应设专人检查支架、模板、钢筋和预埋件的稳固情况，当发现有松动、变形、移位时，应及时处理。 5、砼浇筑完毕后，对砼裸露表面应进行二次振捣并及时进行修整、抹光，定浆后再二次抹面。 3.2.2.6 模板拆除及养护浇筑完成后，应在初凝后尽快覆盖和洒水养护，覆盖时不得损伤或污染混凝土的表面，应在养护期间经常使模板保持湿
