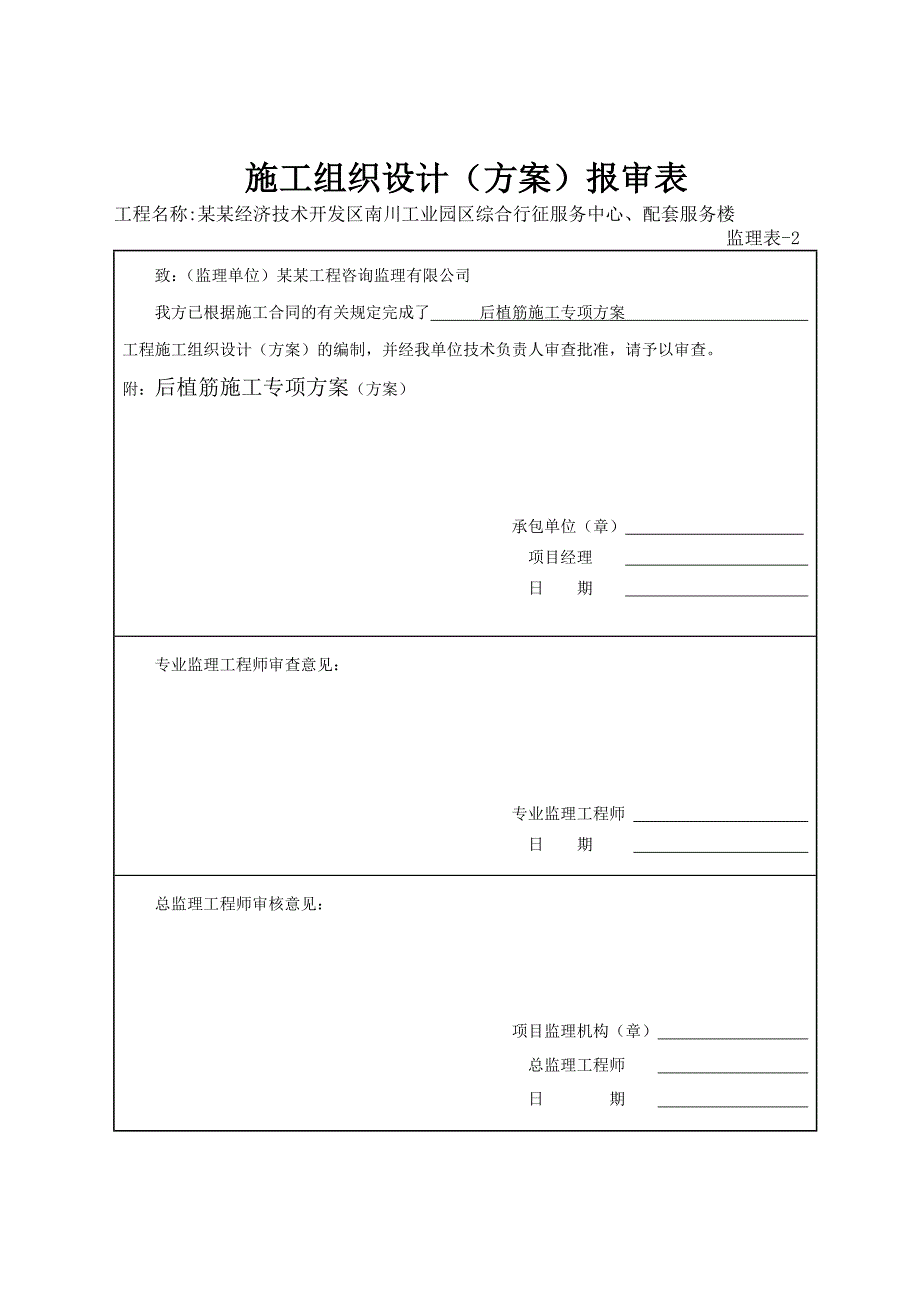

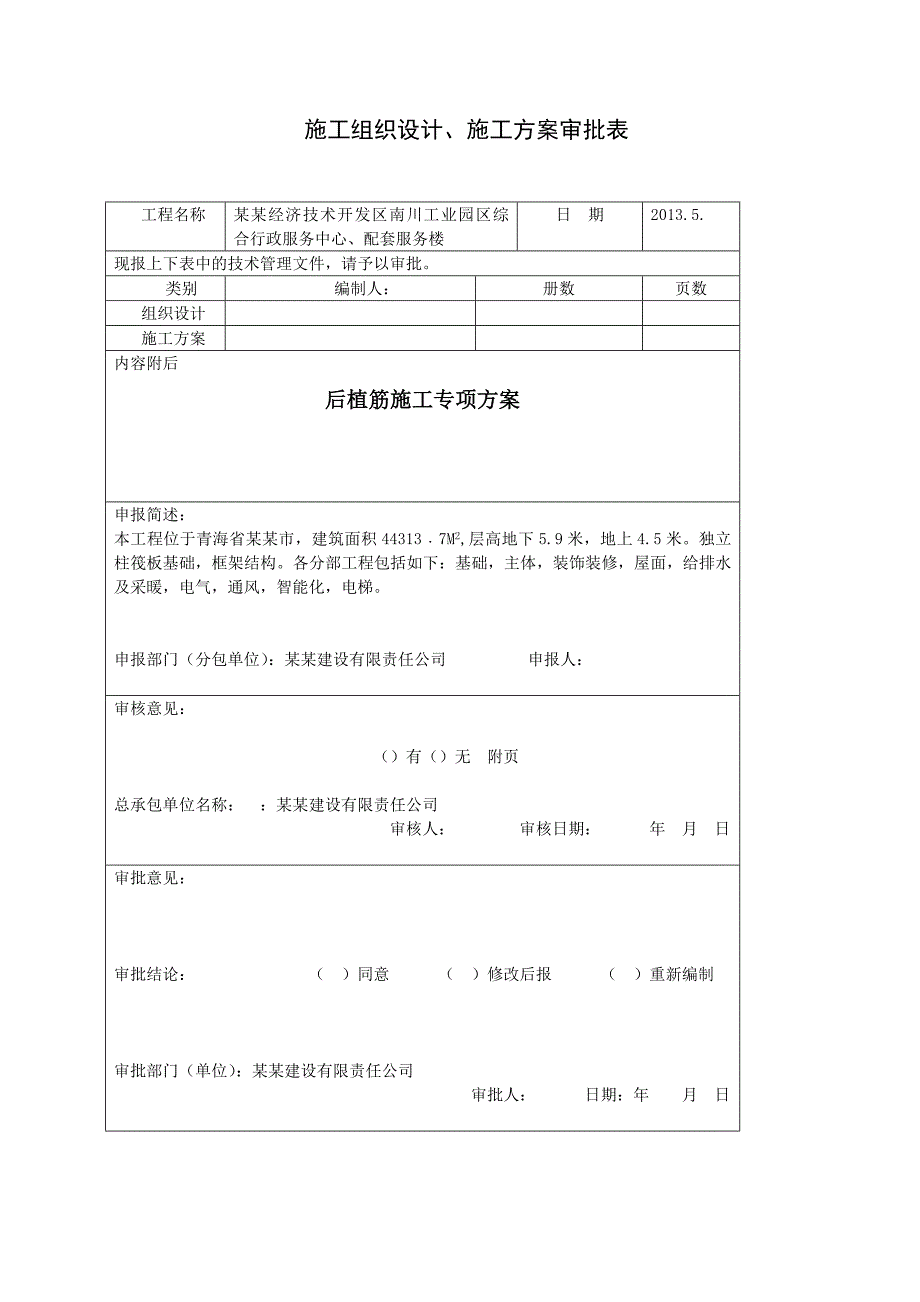

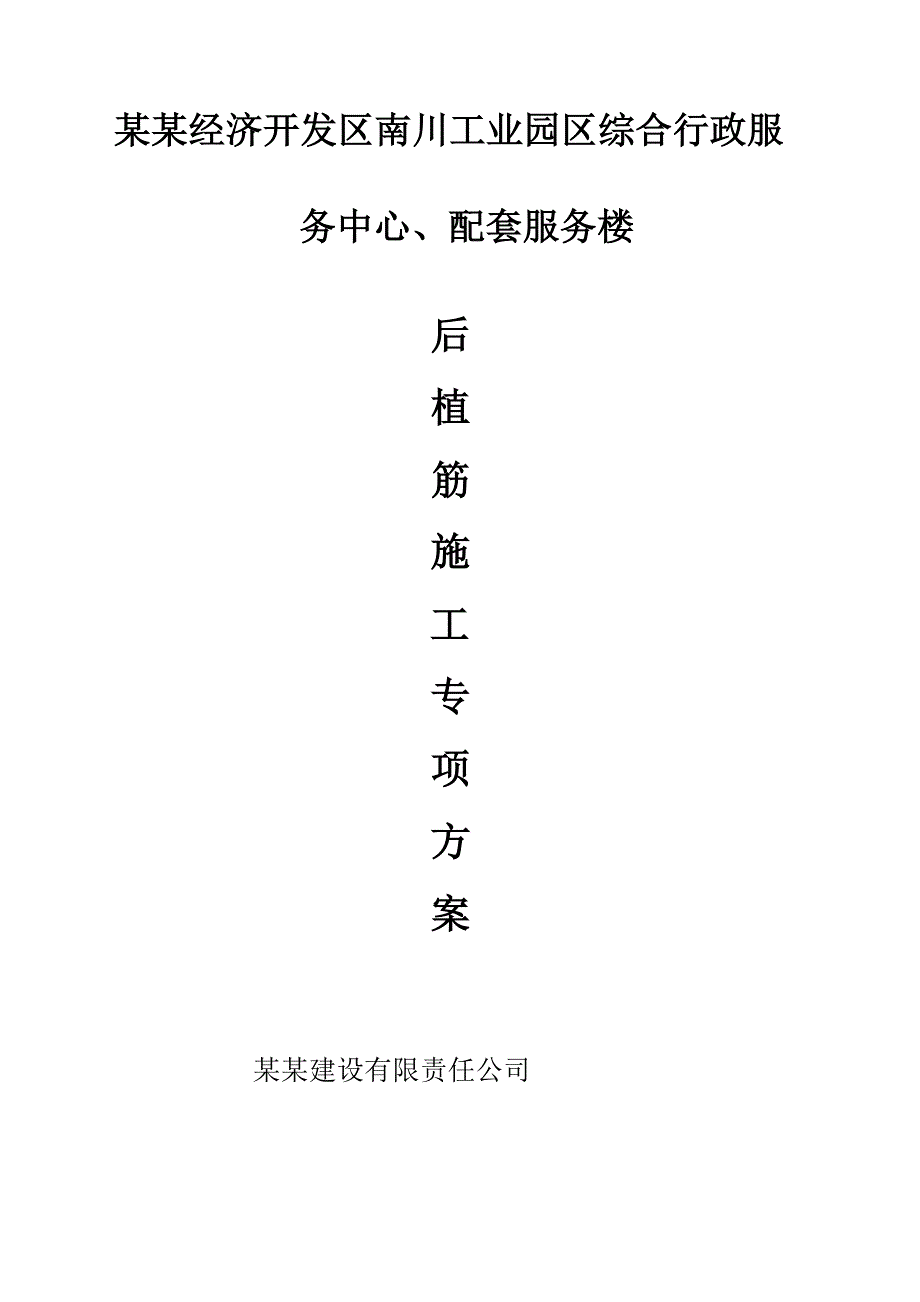

1、某某经济开发区南川工业园区综合行政服务中心、配套服务楼后植筋施工专项方案某某建设有限责任公司施工组织设计（方案）报审表工程名称:某某经济技术开发区南川工业园区综合行征服务中心、配套服务楼 监理表-2致：（监理单位）某某工程咨询监理有限公司我方已根据施工合同的有关规定完成了 后植筋施工专项方案 工程施工组织设计（方案）的编制，并经我单位技术负责人审查批准，请予以审查。附：后植筋施工专项方案（方案）承包单位（章） 项目经理 日 期 专业监理工程师审查意见：专业监理工程师 日 期 总监理工程师审核意见：项目监理机构（章）总监理工程师 日 期 施工组织设计、施工方案审批表工程名称某某经济技术开发区南川
2、工业园区综合行政服务中心、配套服务楼日 期2013.5.现报上下表中的技术管理文件，请予以审批。类别编制人：册数页数组织设计施工方案内容附后后植筋施工专项方案申报简述：本工程位于青海省某某市，建筑面积443137M2,层高地下5.9米，地上4.5米。独立柱筏板基础，框架结构。各分部工程包括如下：基础，主体，装饰装修，屋面，给排水及采暖，电气，通风，智能化，电梯。申报部门（分包单位）：某某建设有限责任公司申报人：审核意见：（）有（）无附页总承包单位名称：某某建设有限责任公司 审核人： 审核日期：年月日审批意见：审批结论：（）同意（）修改后报（）重新编制审批部门（单位）：某某建设有限责任公司审批人
3、：日期：年月日植筋施工方案1.工程概况建设单位：青海兴川 开发建设有限公司 设计单位：江苏生成建筑设计事务所有限公司南京金海建筑设计有限公司工程名称：某某经济开发区南川工业园区综合行政服务中心、配套服务楼01与02号楼建筑面积：配套01号13335.34，配套02号18182.37，地下01号与02号约12796。合计44313.7M2 建筑层数：配套楼地下一层，地上四层。建筑高度：配套服务楼18米。建筑层高：地下5.9米，地上为4.5米。一、建筑结构概况抗震设防裂度：7度结构类型：框架结构，独立柱筏板基础。抗震等级：三级本工程所有外墙填充墙采用200厚，内墙填充墙采用200、100厚加气砼砌
4、块，砌筑砂浆为M5混合砂浆；7度、8度地区填充墙应沿框架柱全高每隔500mm600mm设26拉筋，拉筋沿墙长贯通。根据工程的实际情况，采用“植筋法”进行填充墙拉结筋的施工，构造柱底部与顶部与梁交接部位采用植筋法施工。2.编制依据依据混凝土结构加固技术规范。钢筋混凝土结构后锚固技术规程JGJ145-20043.技术特点3.1“植筋法”施工填充墙拉结筋，拉结筋定位准确，方便墙体砌筑。不直接预埋拉结筋，也不需事先在钢筋混凝土结构柱（墙）中设置埋件，而且可以按砌块模数进行位置设置，与预埋方法比较，不需模板钻孔穿筋，而且避免了因混凝土施工时，由于振捣等原因而造成的预埋埋件位置不准确，拉结筋施工时剔凿过深
5、或面积过大，影响主筋保护层和削弱混凝土结构断面尺寸等问题。3.2“植筋法”施工拉结筋，不用为寻找焊接拉结筋的埋件而剔凿混凝土，可以保证混凝土结构表面观感质量，做到文明施工。3.3与传统工艺相比，“植筋法”施工填充墙拉结筋，施工操作简便，拉结质量可靠，速度快、效率高；应用这种方法，可以减化施工工序，减轻工人的劳动强度，而且对工人的操作技术水平要求不高，还能有效地解决拉结筋与水平灰缝位置相一致的问题。4.工艺原理植筋新技术也称为钢筋、螺杆化学锚固，是运用高强度的化学锚固胶（植筋胶），使钢筋与混凝土产生握固力，从而达到预埋效果，施工后产生高负荷承载力，不易产生移位、拔出，可用于各种钢筋需要生根之处。
6、在填充墙砌体砌筑前采用“植筋法”进行拉结筋的后植入（锚固）施工，在墙体拉结筋位置钻孔、注胶并植入拉结筋，利用化学锚固胶（植筋胶）作为拉结筋与柱（墙）混凝土的粘合剂，保证拉结筋与柱（墙）混凝土的可靠粘接，从而减轻对原结构构件的损伤，并保证拉结筋根据砌块模数确定的正确位置。使设计（或构造）拉结筋与原结构柱（墙）混凝土的粘接强度达到设计（或规范）要求，拉结筋上的拉力通过化学锚固胶（植筋胶）向混凝土柱（墙）中传递。拉结筋的间距500-600。构造柱的植筋位置按照图纸说明内植筋， 墙体采用加气块时，在填充墙L型、T型转角及墙长大于5m时，增设间距不大于3m的构造柱（GZ）配4*10三级钢筋，墙高中部设墙
7、厚X120，6200，4*12的腰梁，墙体无约束的端部必须增设构造柱（GZ）。墙高超过4m时，墙体半高设置与柱连接且沿墙全长贯通的钢筋混凝土水平圈梁。 洞口宽度大于2m时，两边应设置构造柱(GZ)。预留的门窗洞口应采用钢筋砼边框加强。5.植筋胶的技术指标5.1耐酸性、耐低温、耐老化；耐用热性能良好，常温下无蠕变；耐水渍，在潮湿环境中长期负荷稳定；抗焊性、阻燃性能良好；5.2在使用过程中的优点无挤压应力，适用于小间距、小边距作业；快速凝固，有高承载力；使用注射式锚栓，使用范围广；锚固植筋胶初凝时间可控，可实现快速承载。5.3植筋胶的化学反应时间 表1 植筋胶的化学反应时间基材温度初凝时间安装时间
8、固化时间-500C20min30 min5h0100C15 min20 min3h10200C10 min16 min2h200C5 min12 min1h5.4植筋胶的钻孔深度钻孔深度为12-15倍D（D为钢筋直径）。 6.工艺流程及施工操作要点6.1工艺流程弹线定位钻孔清孔钢筋除锈配胶注胶植筋检查验收6.2施工操作要点钢筋混凝土结构施工完毕后，在填充墙砌体施工前，进行拉结筋的施工、构造柱顶部钢筋定位植筋的施工。“植筋法”施工主要工艺如下：弹线定位：对照施工图，在填充墙与柱或墙、构造柱顶部与梁相连接部位的结构表面，按设计或构造要求在设置钢筋的位置，定位弹线，墙体拉接筋沿高度方向进行弹线，先弹
9、竖线，再弹横线，横竖线相交部位，即为拉结筋的钻孔位置。钻孔：根据弹出的钻孔位置，用冲击钻钻孔，孔深和孔径按设计要求确定。如设计无要求时，孔深按12-15d 考虑，孔径按d+24mm 控制。钻孔时要使冲击钻垂直于结构表面均匀钻入，以便控制钻孔的垂直。孔深用冲击钻上顶杆控制。 结构面钻孔：如钻孔时遇到柱（墙）或梁主筋或箍筋，可把钻孔位置水平平移一个钢筋直径的位置，重新钻入，原钻出的未成型废孔用1：1 水泥砂浆填塞补平，钢筋工程施工时，绑扎钢筋前，如箍筋（墙体水平筋）位置与拉接筋钻孔位置有可能重合，则需根据砌块模数适当调整箍筋（墙体水平筋）间距，尽可能避开；钻孔时如碰上箍筋或混凝土墙体水平筋，根据灰
10、缝大小适当调整钻孔位置，废孔仍采用前面所述方法进行处理。清孔：钻孔完成一个结构面后，可进行清孔操作。清孔的目的是要吹清孔内粉尘，采用专用毛刷和吹风机（橡皮气囊、手推式气筒或手动、电动吹风机）配合进行。清孔时用“四吹三刷” 法，即先吹清孔浮尘，然后用专用毛刷清刷孔壁，清刷时毛刷在孔内抽拉转动，如此反复吹刷，清理干净孔内粉尘。一般来说，孔内潮湿会对结构胶与混凝土的粘结产生不利影响，使其无法达到设计的粘结强度，影响拉结质量，所以在清孔时严禁用水冲刷。钢筋除锈：对锚固筋端部用钢丝刷进行除锈，除锈的长度应大于锚固件的锚固长度。配胶：配胶前要进行植筋准备工作的检查，保证钻孔、清孔工作已完成一个施工段，并已
11、组织验收，做好隐蔽工程验收记录，同时拉结钢筋已准备就绪，达到植筋操作准备工作要求。配胶应用精确的计量工具，如台秤等称，量器具应干净，配制用完毕后清洗干净，按所需用量提取甲乙组分拌和均匀，并按要求在30 min内用完，以免时间过长粘胶变质影响施工和粘胶质量。注胶：根据产品说明书确定具体方法。一般液体状胶可用手持式自动压力灌浆器进行注胶操作。拉动拉杆，将配好的植筋胶拌合物吸入内囊，注胶时要注意排除钻孔内的空气，将注胶嘴伸入钻好的植筋孔中约8cm 左右，推动拉杆使胶料注入孔内，边推拉杆边向孔外拔灌浆器，直至灌浆器注胶嘴抽出至离孔口1/3孔深（约3cm 左右）时方可停止注胶，以植入拉结筋后胶液略有被挤
12、出为度。一次配好的植筋胶拌合物注胶完成后，应把套筒、弹簧、拉杆用丙酮清洗干净，以利再用。植筋：植筋应在注胶完成后立即进行。为保证胶体饱满，注胶完成后，将加工好的拉结筋植入端醮少许胶液，缓缓旋转插入植筋孔，并调整到规定位置。操作时要边插入边沿一定方向转动多次，以使植筋胶与拉结筋和混凝土孔壁表面粘结密实。拉结筋在植筋施工前应彻底清除表面附着物、浮锈和油污。拉结筋要插入孔道最深处，常温下保证24h 不扰动（时间按植筋胶说明书控制），达到要求后方可进行填充墙体砌筑施工。检查验收：按植筋胶说明书介绍的产品凝胶时间和固化时间，一般为15min至1h，植筋到位后，凝胶前要派专人现场看护施工完的拉结筋，严防碰
13、撞；胶体完全固化后方可进行拉拔试验。采用非破坏性检验，试验值达到设计要求后卸荷。植筋过程完成后，专业工长要对所有拉结筋进行检查，检查合格填写钢筋隐蔽验收记录表和检验批验收记录表，然后请专业质检员进行验收核定，核定无误后报请现场监理工程师进行验收，并在钢筋隐蔽验收记录表和检验批验收记录表上签署意见，通过验收后方可进行填充墙砌体的砌筑。7.材料要求7.1拉结筋拉结筋要按设计要求加工，设计未注明的按构造要求制作。其规格、长度端头弯钩要符合要求。钢筋要有符合要求的材质书和复试报告，且不得有锈蚀和明显弯曲现象。如略有锈蚀，可进行除锈处理，并在其植入端表面擦拭丙酮溶液。7.2植筋胶植筋胶应在规定的保质期内
14、且密封良好，具有产品质量保证书、使用说明书、产品检验报告和复试报告。产品质量保证书、产品检验报告中应有其主要组成及性能指标、生产日期、产品标准号等。植筋胶甲、乙两种组份混合后应进行充分搅拌，确保配料均匀，配料量要根据工程量计算确定，确保在说明书规定时间内将配好的拌合料用完，以免拌合料在使用前凝结，无法使用，造成浪费。7.3丙酮准备适当数量的丙酮溶液，用于清洗油污和胶体污染。8.机具设备钢卷尺、墨线盒、红蓝铅笔、冲击钻、专用毛刷、吹风机（橡皮气囊、手推式气筒、手动或电动吹风机）、铁桶或塑料桶（配胶容器），搅拌棒、手持式自动压力灌浆器、钢丝刷、脱籽棉球等。9.注意事项9.1拉结筋位置的定位一定要综合设
