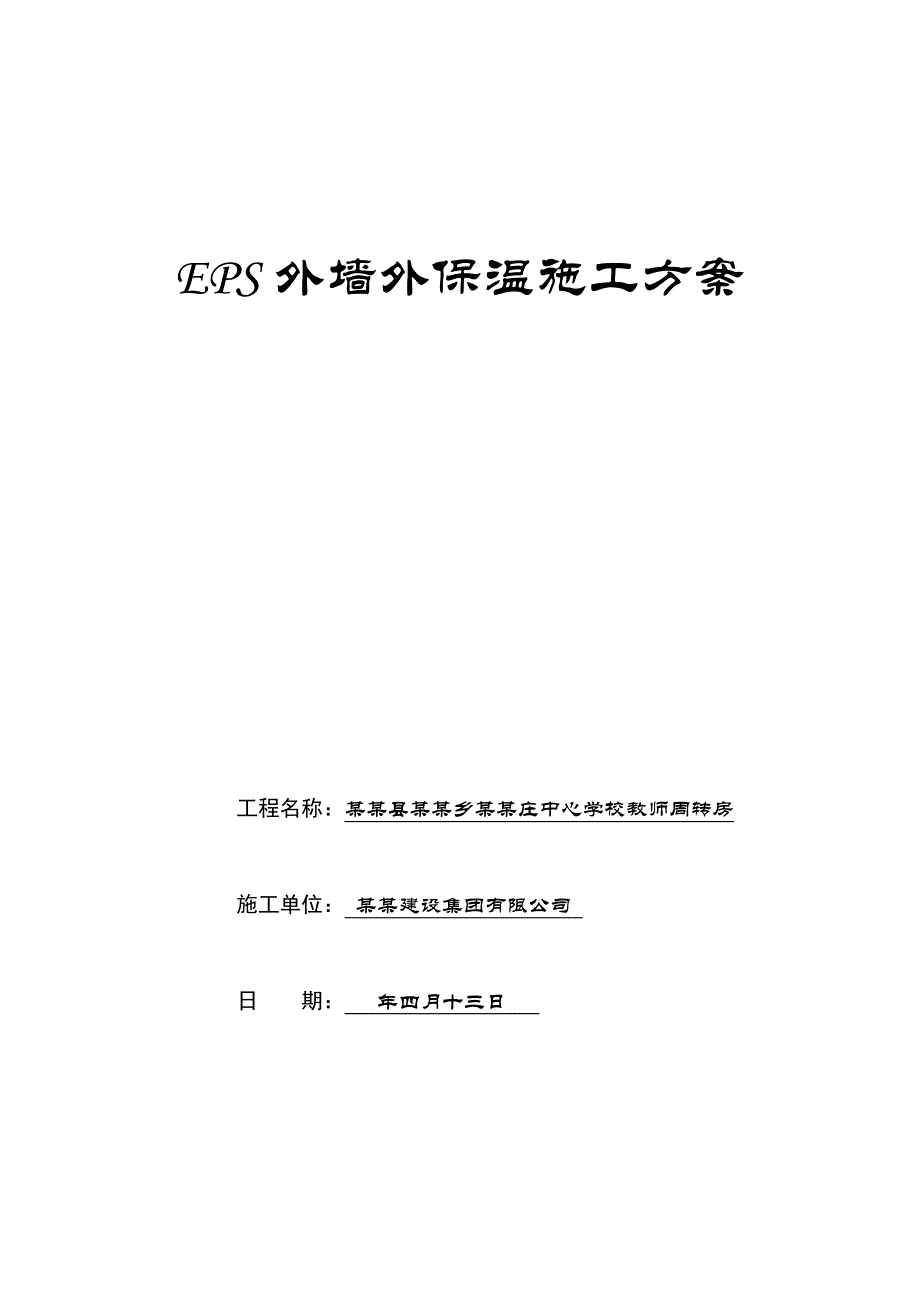

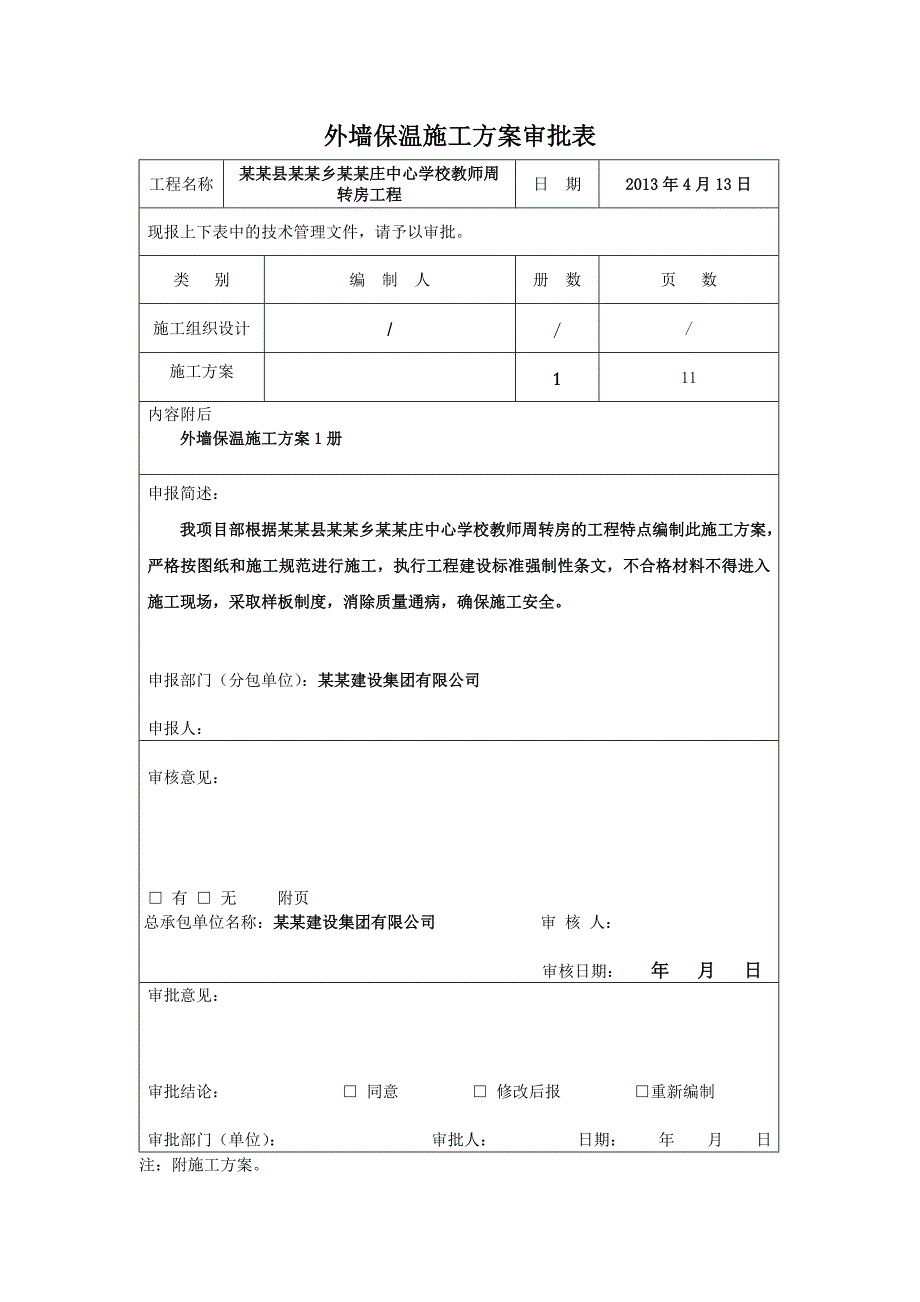

1、EPS外墙外保温施工方案工程名称：某某县某某乡某某庄中心学校教师周转房施工单位： 某某建设集团有限公司 日 期： 年四月十三日 外墙保温施工方案审批表工程名称某某县某某乡某某庄中心学校教师周转房工程日 期2013年4月13日现报上下表中的技术管理文件，请予以审批。类 别编 制 人册 数页 数施工组织设计/施工方案111内容附后外墙保温施工方案1册申报简述：我项目部根据某某县某某乡某某庄中心学校教师周转房的工程特点编制此施工方案，严格按图纸和施工规范进行施工，执行工程建设标准强制性条文，不合格材料不得进入施工现场，采取样板制度，消除质量通病，确保施工安全。申报部门（分包单位）：某某建设集团有限公

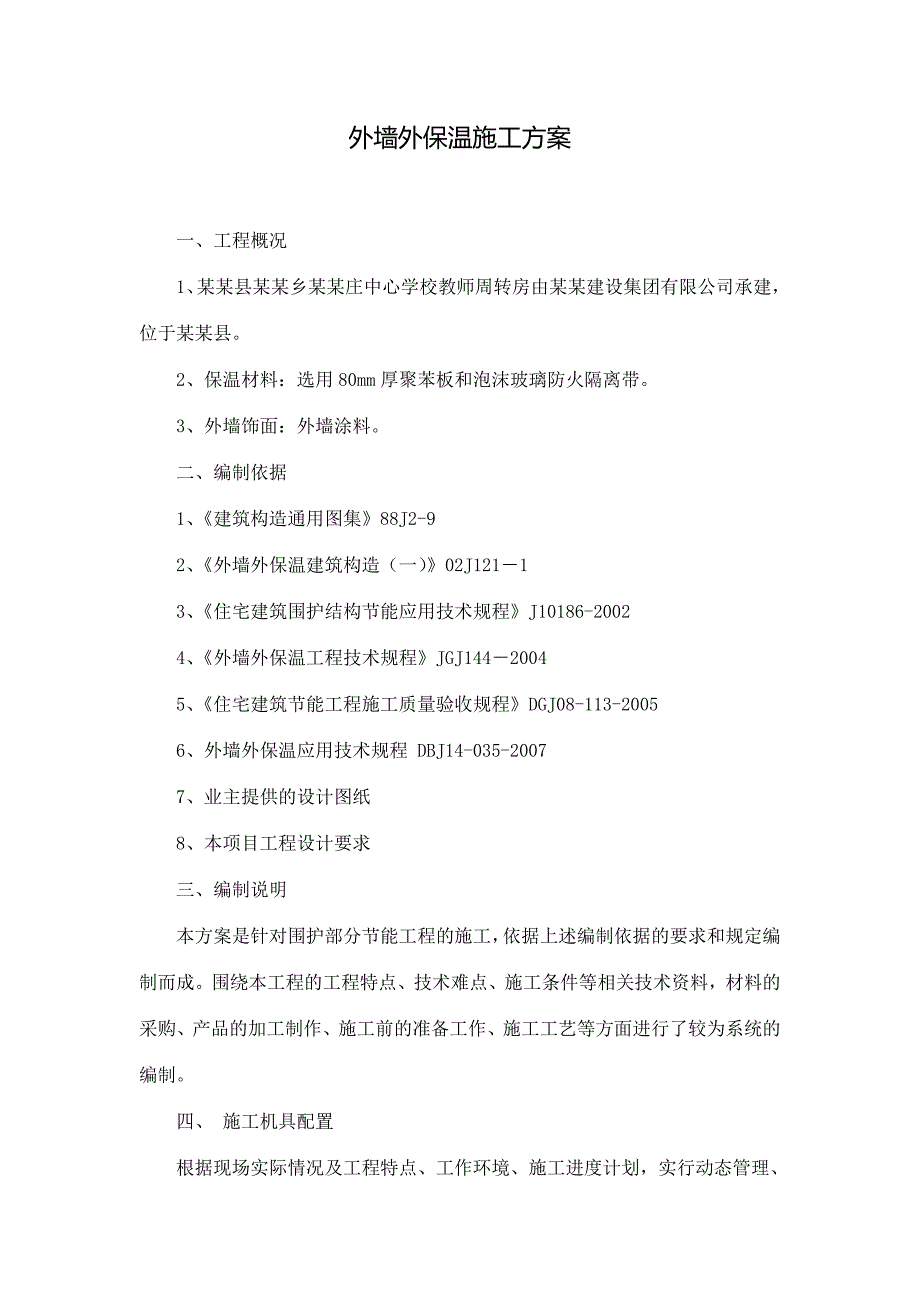

2、司 申报人： 审核意见： 有 无 附页总承包单位名称：某某建设集团有限公司 审 核 人： 审核日期： 年 月 日审批意见：审批结论： 同意 修改后报 重新编制审批部门（单位）： 审批人： 日期： 年 月 日注：附施工方案。外墙外保温施工方案一、工程概况1、某某县某某乡某某庄中心学校教师周转房由某某建设集团有限公司承建，位于某某县。2、保温材料：选用80mm厚聚苯板和泡沫玻璃防火隔离带。3、外墙饰面：外墙涂料。二、编制依据1、建筑构造通用图集88J2-92、外墙外保温建筑构造（一）02J12113、住宅建筑围护结构节能应用技术规程J10186-20024、外墙外保温工程技术规程JGJ144200
3、45、住宅建筑节能工程施工质量验收规程DGJ08-113-20056、外墙外保温应用技术规程 DBJ14-035-20077、业主提供的设计图纸8、本项目工程设计要求三、编制说明本方案是针对围护部分节能工程的施工，依据上述编制依据的要求和规定编制而成。围绕本工程的工程特点、技术难点、施工条件等相关技术资料，材料的采购、产品的加工制作、施工前的准备工作、施工工艺等方面进行了较为系统的编制。四、 施工机具配置根据现场实际情况及工程特点、工作环境、施工进度计划，实行动态管理、配备机具如下：1、施工机具一览表序号机械名称规格型号数量功率（单台）总功率1卷扬机1台5.55.52砂浆搅拌机HJ-50A1台
4、1.51.53手推车104托灰板305木抹子306铁抹子307制尺308阳角抹子109阴角抹子1010大小杠511托线板102、主要检测器具序号名称规格单位数量备 注1精密水准仪NAL132台12铝合金塔尺6m把13卷尺5m把104磅秤300kg台15自制靠尺板2m根106靠尺2m根17工程检测工具套1五、外墙保温工程施工顺序:基层处理测量放线粘贴聚苯板聚苯板打磨涂抹面胶浆铺压耐碱玻纤网格布涂抹面胶浆填嵌缝膏涂面层腻子和涂料验收。六、外墙保温施工要点1、基层墙体处理清理干净结构墙体基面的油、浮尘、污垢等污染物或其他妨碍粘结的材料，并检验墙面平整度和垂直度。用2m靠尺检查，最大偏差不大于5mm，
5、超差部分剔凿或用干粉砂浆修补平整2、测量放线(1)、根据建筑物立面设计和外墙外保温技术要求，在墙面弹出外门窗的水平线、垂直控制线及伸缩缝线、装饰线；(2)、在建筑物外墙大角（阴角、阳角）及其它必要处挂垂直基准钢线；每个楼层在适当位置挂水平线，以控制EPS聚苯板的垂直和平整度。3、粘贴聚苯板1、EPS聚苯板切割：使用1200*600mm或900*600mm标准尺寸的聚苯板。对角线误差2mm，按实际需要的尺寸加工。尺寸允许偏差为2mm，大小面垂直。2、粘结胶浆：使用成品粘结砂浆，配制好粘结砂浆，在45分钟内用完。3、变形缝线两侧的聚苯板上预贴250mm宽包底网格布。4、粘结EPS聚苯板方法：(1)
6、、在外墙阴阳角处挂垂直通线，并用水准仪找平，每面墙至少2根，要距墙尺寸一致。分段粘贴时，在开始层上弹一道水平线，并用经纬仪在大角基层处测弹出垂直控制线，依垂直立线挂一道水平线，作为粘贴聚苯板的控制线。(2)、首层聚苯板满粘于外墙，其它楼层聚苯板在板面四周涂抹一圈聚合物砂浆，宽50mm厚10mm，侧面留50mm*50mm宽排气孔，板心按梅花形布设粘结点，间距200mm，直径100mm。采用非标准尺寸板时，粘结胶浆的涂抹面积与聚苯板的面积之比不得少于1/3，如下图：(3)、抹完粘结砂浆后，立即将板立起就位粘贴，粘贴时轻柔、均匀挤压，并随时用托线板检查垂直平整。板与板挤紧，碰头缝处不抹聚合砂浆。粘贴
7、聚苯板虽要做到上下错缝，每贴完一块板，及时清除挤出的砂浆，板间不留间隙，如果出现间隙，用相应宽度的聚苯板填塞。(4)、阴、阳角处相邻的两墙面粘聚苯板要垂直交错连接，保证板材安装的垂直度。如下图： (5)、安装固定件：在贴好的聚苯板上用冲击钻钻孔，孔洞深入墙基面不小于30mm,数量为每平方米23个，但每一单块聚苯板不少于2个。基层为混凝土构件的，使用尼龙塑料胀管；基层为陶粒空心砌块的，使用专用锚固件。5、防火隔离带的施工：（1）泡沫玻璃防火隔离带的构造：防火隔离带应沿楼板位置连续通长设置，宽度300mm，每层增设一道。（2）本方案防火隔离带是采用专用防火泡沫玻璃板为保温材料，采取粘接剂粘贴+锚固
8、件固定的粘钉方式将泡沫玻璃板固定在墙体的外表面上，并以抹面砂浆为保护层，以耐碱玻纤网格布为增强层，并配以不同饰面层的薄抹灰外墙外保温作法。（3）基本构造示意图如下：泡沫玻璃防火隔离带450（4）锚固件：由于泡沫玻璃防火隔离带宽度不大，因此可只在板边布置固定件，具体可参照下图。注意图中大面积保温板上固定件未标出，应当参照对应的施工方案要求进行施工。锚固件压盘位置：锚固件压盘压住泡沫玻璃板。锚固件类型：应当采用螺钉拧入式，而不是敲击式很容易导致防火隔离带保温材料损坏。泡沫玻璃防火隔离带图：泡沫玻璃板防火隔离带固定件布置示意图（注：大面保温板上固定件未标出）(5)施工要点A、泡沫玻璃板可用美工刀切割
9、，但切割时要控制好尺寸精度，确保拼缝严实，再上墙安装。B、粘贴泡沫玻璃板a、粘贴方式：泡沫玻璃板的粘结方式可采用条粘法。b、粘贴面积：防火隔离带与墙面应进行全面积粘贴。c、泡沫玻璃板的排列：排板水平顺序进行，与其它保温板上下错缝粘贴，阴阳角处做错茬处理。图：泡沫玻璃防火隔离带粘贴完毕（6）安装锚固件、配制抹面砂浆、抹底层抹面砂浆、铺设网格布、抹面层抹面砂浆和其它事项。6、聚苯板打磨聚苯板接缝不平处用粗砂纸打磨平整，磨平后用刷子或压缩空气将碎屑清理干净。7、涂抹面胶浆用不锈钢抹子在EPS聚苯板表面均匀涂抹一层面积略大于一块网布的抹面胶浆，厚度为2mm。8、铺压玻璃纤维网涂抹面胶浆后随即将耐碱玻纤
10、网格布沿水平方向绷紧，用抹子由中间向上、下两边将网格布抹平压入湿的抹面胶浆中；自上而下沿外墙一圈一圈铺设网布；遇到门窗洞口时，在洞口四角沿45度方向补贴一块标准网布，防止开裂。网格布左、右搭接宽度为150mm，上、下搭接宽度为100mm，在阳角处还需局部加铺400mm网格布一道。所有收口处的网格布必须返过阳角压实。9、涂抹面胶浆待首层胶浆稍干硬至可以碰触时，再用抹子涂抹第二道抹面胶浆约3mm，直至耐碱玻纤网格布全部被覆盖。在抹面层砂浆前，底层砂浆已凝结，先涂刷一遍界面剂，在抹面层砂浆。首层墙面、凹阳台、露台应在抹面砂浆外加铺一层网格布，在砂浆凝结前进行，并再抹一层2mm厚面层抹面砂浆。10、填
11、嵌缝膏在墙体与窗框缝隙处用密封膏镶嵌，密封膏镶嵌密实、饱满。七、特殊部位施工方法1、伸缩缝施工时，先在基层弹出伸缩缝位置线，施工到位时，网格布翻裹，最底层用泡沫塑料塞填，中间用发泡聚乙稀圆棒，最外层用密封膏嵌缝，密封膏镶嵌密实、饱满。2、门窗洞口处保温系统施工门窗洞口角部的聚苯板，采用整块聚苯板切割出洞口，不得用碎（小）块拼接，如下图： 铺设网格布时，在洞口四角处沿45度方向贴补一块标准网格布（200mm300mm），以防止角部开裂，见下图：八、施工管理1、在满足总包进度的前提下，尽可能缩短工期，达到合格标准。2、按本项目确定的工期与质量承诺的要求，在外墙保温工程施工中,合理配置生产要素，确保
12、施工进度，确保基础工程的施工质量，实现合同目标。3、施工时合理安排好各工种之间的相互关系、施工顺序，确保有序施工。并合理调配、安排好劳动力，满足施工进度需求。4、根据施工进度及时采购建筑材料，并按规范要求做好进场检验工作。5、在外墙保温砂浆的施工中，严格按配合比进行计量投料并设专人负责保温砂浆的搅拌工作，保温砂浆的搅拌时间为68min，水灰（干砂浆）比为0.550.65，稠度控制在6080mm。确保外墙保温工程的施工质量。6、加强施工过程中的监督指导工作，对外墙保温施工实行全过程有效控制。7、在施工中做好自检工作及工序报验工作，保证每道工序的施工质量。8、按规范要求，做好质量保证资料的收集、记
13、录、整理工作，确保资料真实、齐全、规范标准且与施工进度同步。 九、安全措施： 安全工作总的指导思想是：坚持“安全第一，预防为主”的方针，建立安全管理组织机构，以人为本，加强领导，提高全员安全意识，加大现场监督管理力度，落实各级安全生产责任制，把安全管理纳入法制化的管理轨道。具体措施：1 EPS板是易燃产品，在施工过程中工人禁止抽烟并备好消防器材（灭火器）。2每周召开安全生产教育会议，宣传安全知识，提高全体人员安全意识。现场设立专人负责，对工人进行安全教育和技术指导。3作业应佩戴安全帽，使用安全带。4严禁酒后上班，情绪异常的不允许上外脚手架作业。5电气控制箱由专人负责，发现异常应立即切断电源。6
14、严格遵守项目部的安全文明制度，施工人员认真学习安全操作规程，提高安全意识，做到文明施工。十、高空作业措施及吊篮使用方法（一）高空作业是外装施工安全的一个薄弱环节，特此制定高空作业安全措施，杜绝高空作业中的安全隐患：1、建立完善的高空作业安全责任制并由项目经理直接负责。2、所有操作人员定期进行身体检查，不适应高空作业的禁止施工工作。3、每组高空作业人员配备1-2个工具袋用于存放工具及零配件防止高空坠物。4、在强风，大雨等恶劣气候条件下以及可能停电情况下应停止施工作业，暴风时应注意脚手架的加固工作5、同时进行多层交叉作业时，各作业层之间应设置防护网。6、施工中发现的安全隐患和缺陷必须及时解决，危及人身安全的必须立即停止施工。7、高空作业安全设施的主要受力杆件应进行力学计算验算其
