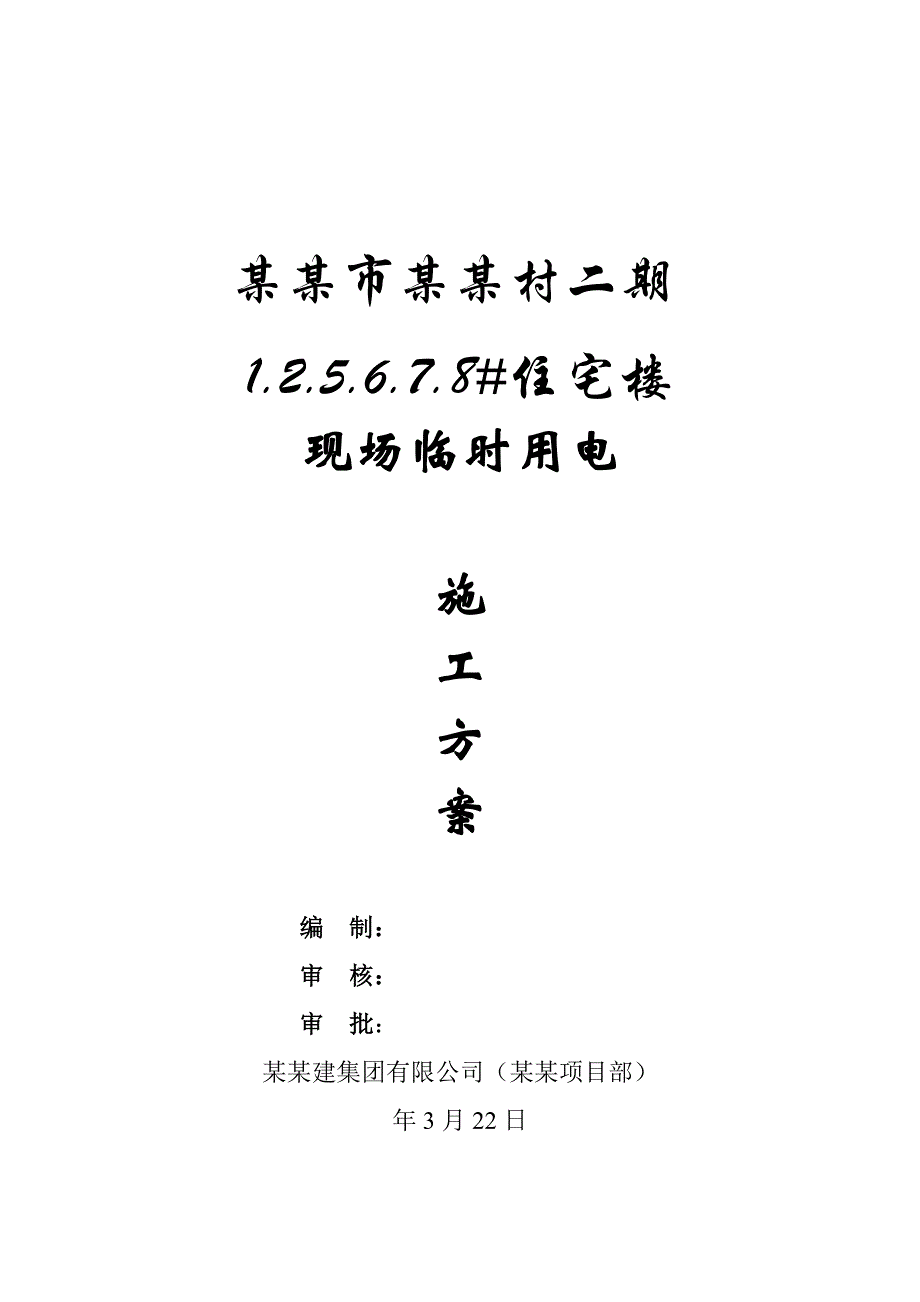

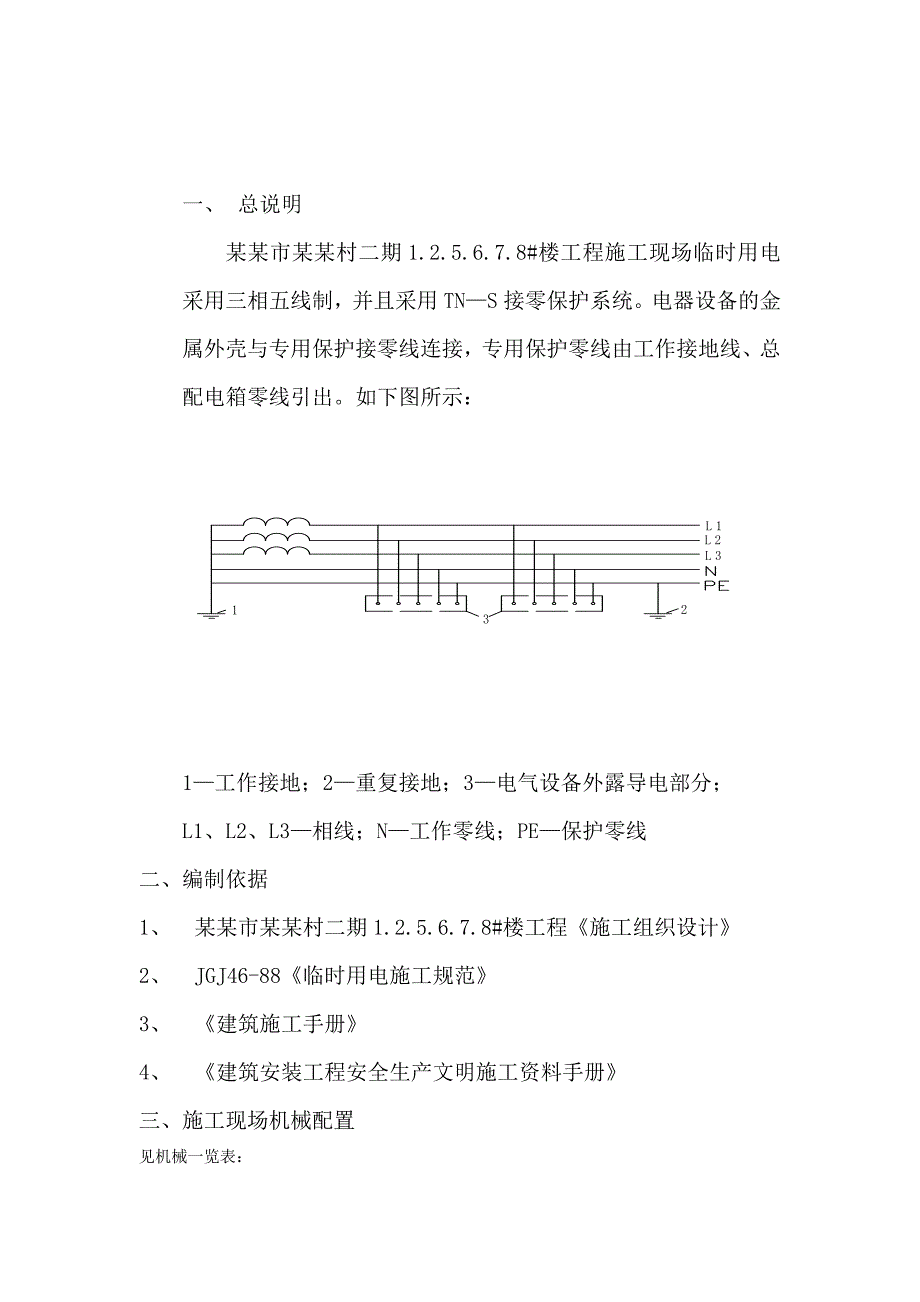

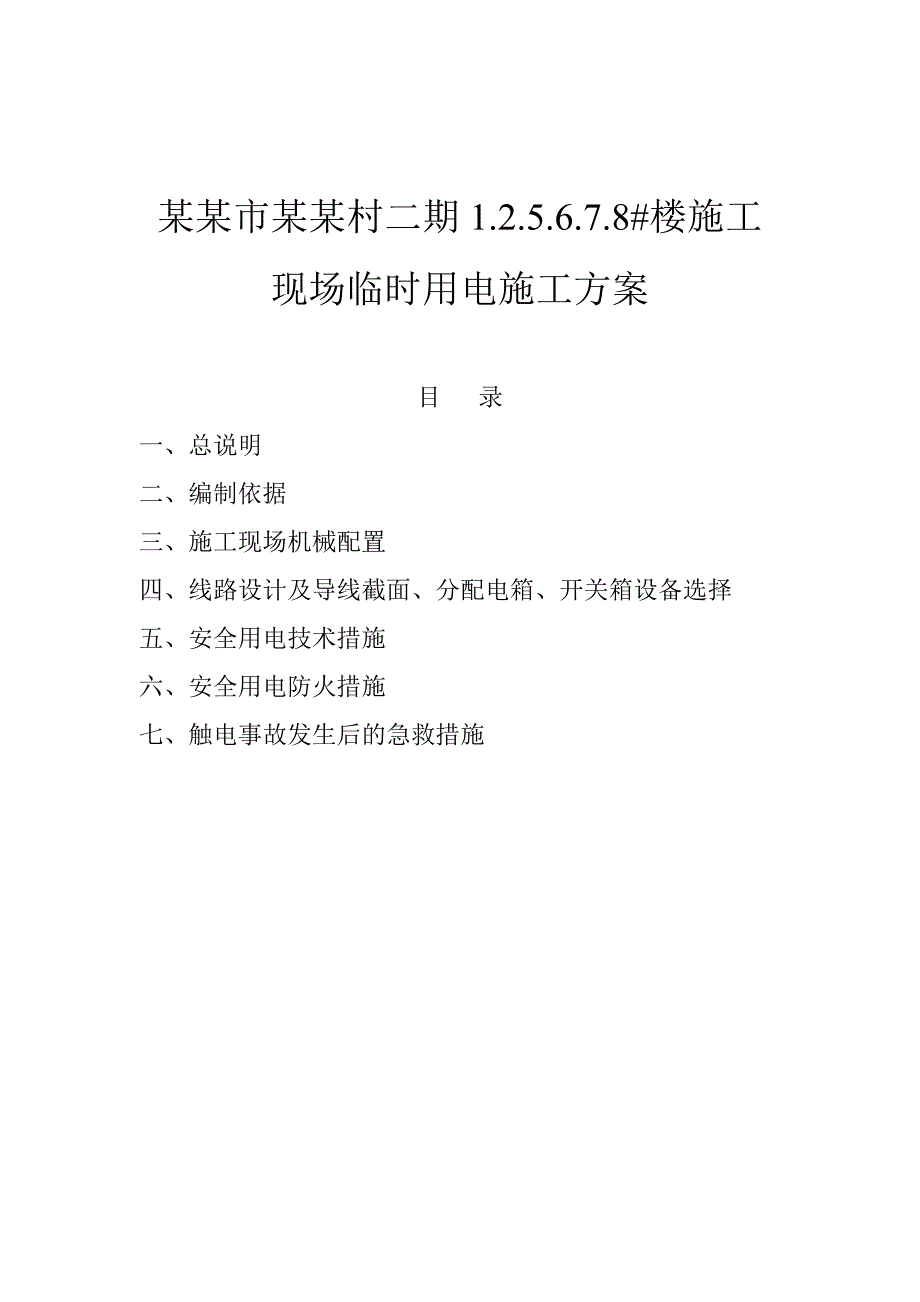

1、某某市某某村二期1.2.5.6.7.8#住宅楼现场临时用电施工方案 编 制： 审 核： 审 批：某某建集团有限公司（某某项目部）年3月22日某某市某某村二期1.2.5.6.7.8#楼施工现场临时用电施工方案 目 录一、总说明二、编制依据三、施工现场机械配置四、线路设计及导线截面、分配电箱、开关箱设备选择五、安全用电技术措施六、安全用电防火措施七、触电事故发生后的急救措施一、 总说明某某市某某村二期1.2.5.6.7.8#楼工程施工现场临时用电采用三相五线制，并且采用TNS接零保护系统。电器设备的金属外壳与专用保护接零线连接，专用保护零线由工作接地线、总配电箱零线引出。如下图所示：1工作接地；2
2、重复接地；3电气设备外露导电部分；L1、L2、L3相线；N工作零线；PE保护零线二、编制依据1、 某某市某某村二期1.2.5.6.7.8#楼工程施工组织设计2、 JGJ46-88临时用电施工规范3、 建筑施工手册4、 建筑安装工程安全生产文明施工资料手册三、施工现场机械配置见机械一览表：主要施工机械设备一览表序号机械或设备名称规格型号数量额定功率总功率1塔式起重机QTZ40645KW270KW2施工电梯CD100/200660KW360KW3钢筋切断机QJ5-40-J22.2KW4.4KW4钢筋调直切断机GT4/1425.5KW11KW5钢筋弯曲机GLT-4533KW9KW6闪光对焊机VNI-
3、1002100KWA200KWA7电焊机BX-500-267.8KWA46.8KWA8木工电刨MB10533KW9KW9木工圆锯MJ10433KW9KW10砂浆搅拌机JH-20063KW18KW11混凝土振动棒HZ-5061.1KW6.6KW12平板振动器PZ-5031.5 KW4.5KW13砂轮切割机YS90L222.2KW4.4KW14离心抽水泵扬程100米66KW36KW电动机总容量741.9KW负荷计算：根据本工程机械配备，计算本工程需要的临时用电：电动机总容量: P1=741.9KW电焊机总容量：P2=246.8KWA 工地动力用电，以结构施工阶段高峰期用电量来计算，cos取0.75
4、；K1取0.7；K2取0.6；照明按动力用电量总容量10%计算。则P=1.10.7741.90.750.6246.8924.6KW总用电量容量P=924.6+924.6101017.1KW故业主应提供 630KW的电量即可满足施工要求.四、线路设计及导线截面、分配电箱、开关箱设备选择1、根据现场平面布置图，现场临电线路采用直埋电缆方式，电缆沟深度0.2米，电缆上下各铺10mm厚细砂，用标砖保护，本工程一个配电室，安排两条动力供电线路，第一路：施工区塔吊、施工电梯、钢筋加工场、木工棚等动力用电.第二路：楼内动力用电系统.布置两条低压照明供电线路. 第一条：楼内照明用电.第二条：现场施工区、办公区
5、、生活区照明用电.2配电室设计根据本工程具体情况，甲方电源从施工现场东围墙以地埋方式引2*4*240+1*952铝芯电缆进入现场配电室总配电柜，配电柜选用省站标准电箱，柜体采用2mm的钢板加工而成，配电板选用4mm厚的冷板。3配电箱设计选用省站加工的标准配电箱，分箱尺寸为0.5*0.76*0.23米，内设100A隔离开关，60A熔断开关四个，40A空气开关四个，接零、接地端子排各一个；开关箱为0.35*0.52*0.18米，内设60A隔离开关一个，三相漏电保护器，与负载匹配；照明箱尺寸0.46*0.55*0.25米，开关箱距用电设备不大于3米，分箱距开关箱不得大于30 米，开关箱距用电设备不大
6、于3米。电箱应具有良好的防雨、通风性能。4重复接地设计本工程设六处重复接地，首端为配电柜，其余每条回路末端均设接地。首端接地极采用50*5园钢2.5米长一根，角钢与404mm镀锌扁铁焊接连接，保护接地线采用50mm2的黄绿双色铜导线与角钢连接。顶端埋深0.8m。接地电阻不大于4欧姆，重复接电电阻不大于10欧姆（用接地摇表测试）。5施工提升机防雷接地设计在施工提升机顶部装设1.5米长圆钢避雷针。防雷引下线利用设备的金属结构体，各连接部位应具有良好的电气连接，接地电阻值不大于4欧姆。五、安全用电技术措施本系统采用TN-S供电系统，在专用保护线上无电流，此线专门承受故障电流，确保其保护装置安全，但应
7、注意其PE线不得断开，在供电末端应给PE线重复接地。1. 施工现场配电按照“三级配电，两级保护，一机一闸一漏一箱”的要求。2. 开关箱设置漏电保护器，施工现场所有设备，除做保护接零外，必须在设备负荷的首端处安装漏电保护器。3. 漏电保护器应装设在配电箱隔离开关的负荷侧或开关的负荷侧。4. 漏电保护器的选择应符合GB6829-86漏电电流动作保护器的要求，开关箱内的漏电保护器的额定漏电电流应不大于30MA额定漏电动作时间应小于0.1S。5. 配电系统应设置室内配电屏和室外分配电箱或设置室外总配电箱和分配电箱，实行分级配电。6. 动力配电箱与照明配电箱宜分别设置，如合置在同一电箱内，动力和照明线路
8、应分路设置，照明线路设在动力开关上侧且箱内供电线路均有标识。7. 开关箱应由末级分配电箱供电，开关箱内应一闸一漏，每台用电设备应有自己的开关箱，严禁用一个开关电器直接控制两台设备。8. 配电箱、开关箱应装设在干燥、通风常温场所，装设在用电设备或负荷相对集中的地区，分配电箱与天关箱不得超过30M，开关箱与其控制的固定式用电设备的水平距离不宜超过3M。9. 配电箱、开关箱周围应有足够两人同时工作的空间，其周围不得堆入任何有碍操作维修的物品。10. 配电箱应安装端正、牢固、移动式的箱体应装设在坚固的支架上，固定式配电箱、开关箱的下皮与地面垂直距离大于1.3M，移动式分配电箱、开关箱的下皮与地面的垂直
9、距离为0.6-1.5M，箱体的下皮由优质绝缘材料制作。铁板的厚度大于2mm11. 配电箱、开关箱中导线的进线口和出线口应设在箱体下底面。12. 配电箱、开关箱内的各种电器按规定的位置牢固安装在板上，不得歪斜松动。13. 工作零线应通过接线端子板连接，并应与保护零线接线板分设。14. 配电箱后面的排线需排列整齐，成束绑扎，并用卡钉固定在盘板上，盘板引出及引入的导线应留出适当长度，以备检查。15. 电器设备的操作与维修必须符合以下要求：A、现场内的临时用电的施工和维修人员必须经过培训后并取得上岗证书的专业电工完成，电工的等级应与工程的难易程度和技术复杂程度相适应，初级电工不得进行高级电工的作业。B
10、、各类人员应作到：掌握安全用电基本知识和所用设备的性能；使用设备前应穿戴和配备好相应的劳动防护用品，并检查电器装置保护设施是否完好。严禁设备带电工作：C、停电后的设备必须拉闸断电，锁好开关箱；D、搬迁或移动用电设备，必须经电工切断电源并做妥善处理后进行。16. 安全用电组织措施（1）建立临时用电施工组织设计和安全用电技术措施的编制和审批制度，并建立相应的技术档案；（2）建立技术交底制度；（3）健全技术检查制度：从工程施工用电开始，定期对临时用电工程进行检测，主要内容包括：接地电阻值、电器设备绝缘电阻值、漏电保护器工作参数等，以监视临时用电工程是否安全可靠，并做好检测记录。（4）建立电气维修制度
11、（5）建立安全检查和评估制度（6）建立工程竣工后的拆除制度（7）建立安全用电责任制（8）建立安全教育和培训制度六、安全用电防火措施针对电气火灾发生的主要原因，制定以下防火措施：1、 电气操作人员要认真执行规范，正确连接导线，使用压线铜鼻；2、 配电室的防火等级大于三级，室内配置干粉灭火器并按规定设砂池。3、 施工现场内除试验室外严禁使用电炉。4、 现场成立防火小组，由项目经理任组长，建立防火检查制度，强化电器防火领导体系，详见现场安全防火制度。七、触电事故发生后的急救措施1、 发生触电事故，应立即切断电源开关或用干燥、绝缘的木棒、布条等将电源线从触电者身上拨开，或将触电者拨离电源线。2、 严禁救护者用手直接推、拉和触摸触电者。3、 严禁救护者使用金属或其它绝缘性差的物体接触电者。4、 触电者脱离电源后，一度昏迷，应及时采用人工呼吸或心脏按摩法，或上两种同时进行急救电伤员，并及时通知急救中心进行专业抢救。5、 在无特殊医疗措施情况下，抢救伤员严禁注射强心剂药物。
