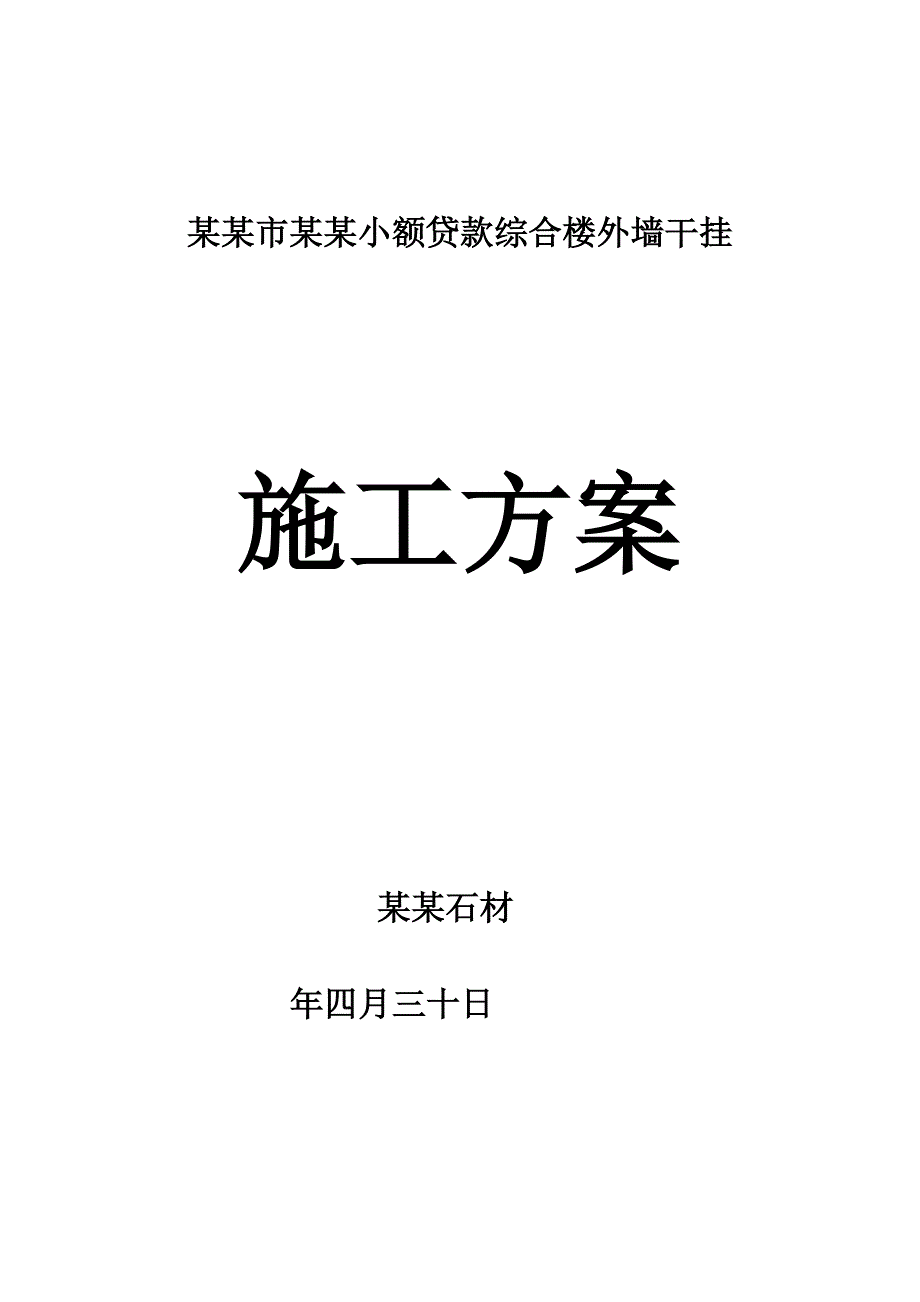

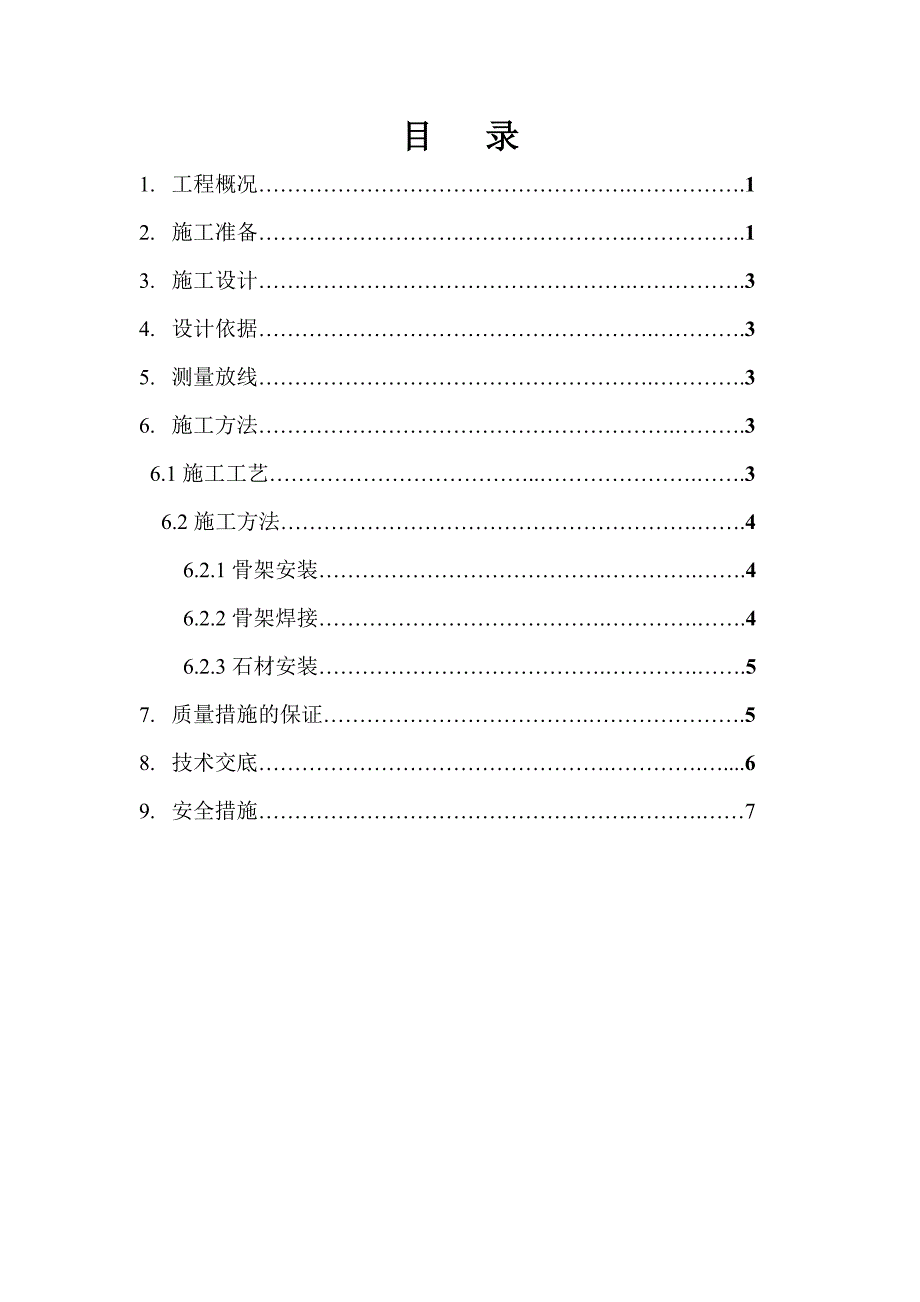

1、某某市某某小额贷款综合楼外墙干挂施工方案 某某石材年四月三十日 目 录1. 工程概况.12. 施工准备.13. 施工设计.34. 设计依据.35. 测量放线.36. 施工方法.36.1施工工艺.36.2施工方法.46.2.1骨架安装.46.2.2骨架焊接.46.2.3石材安装.57. 质量措施的保证.58. 技术交底.69. 安全措施.71、 工程概况（1）、工程名称：某某市行政审批服务中心立面改造及新建工程（2）、工程地点：某某市（3）、主要结构类型：钢筋混凝土框架结构（4）、设计范围：石材幕墙分格及石材、龙骨相关节点（5）、施工范围：A、B、C区，其中B区是旧楼改造2、 施工准备（1）、认
2、真组织提前进入施工现场。（2）、根据设计图纸有关资料制定出翻样图，并提出加工规格数量表。（3）、根据设计及有关资料提出材料计划及机具计划。（4）、认真学习和熟识国家验收规范工艺标准。（5）、制定安全生产及防火规章制度，并进行入场前的安全教育工作。（6）、编制施工进度计划，做好劳动安排。（7）、根据图纸其及甲方要求，做好施工技术交底工作。（8）、各种小型电动工具的电源接通，做到安全可靠。（9）、设计方案确定后，绘制详细施工，加工图纸，内容包括：（10）提供结构验收手续，细查现场影响石材干挂部位，原因，提出整改要求及措施，确定并提出完成时间，以确保石材安装进入正常工期。（11）提供的脚手架是否符合
3、石材安装要求进行考察验收，干挂石材吊兰满足JGJ80-91 国家标准的安全技术规范，对不能满足安装使用要求的吊兰，体会粗符合规定的修正加固方案，限定满足施工作用的时间。（12）、对符合设计要求的角钢型材，拟定计划，镀锌挂件以及镀锌胀管螺栓，依据图纸落实加工，确定第一批现场时间，石材，嵌缝材料落实有序供应的现场时间。（13）、对现场石材及其材料存放地点进行安排，对现场切割、磨边、钻空机进行定位，为及时进入现场创造条件。 （14）、施工人员提前进驻现场，熟悉现场，熟悉现场状态，做到安装心中有数，保证质量。3、施工设计 本工程设计为干挂22mm至26mm厚花岗岩作外墙饰面，石材干挂主要采用主体结构与
4、石材之间焊接骨架方式，钢骨架焊接，主要是用 8# 槽钢，作竖向主龙骨，用 5# 角钢做时平次龙骨，并根据石材竖向尺寸进行焊接，焊接时，焊缝长度不得小于焊接点周长的一半，厚度 H=5mm ，钢材表面作镀锌防腐处理，石材安装时，相互间要留5mm缝隙，缝隙要均匀一致，并用8mm泡沫嵌缝，表面打胶 密封胶。4、设计依据 主要根据业主要求，并参照业主方提供的有关资料和原设计图纸，结合幕墙建筑规范和建筑构造通用图集以及石材干挂的常规作法。5测量放线 因主体结构质量不明确，为清除结构偏差对花岗岩干挂板度的影响，在挂板放线前，首先对建筑物外形尺寸进行测量，根据测量结果，确定出干挂板的基准面。在建筑物的挂板面交
5、圈，控制点的建立水平向仍以各层的建筑标高为基准线，垂线方向以纵轴线为基准线，根据偏差测量结果，产生累计误差至建筑物两端。6、施工方法6.1施工工艺 测量、放线配料分格定位弹线定膨胀栓位置钻孔连接件安装固定焊主龙骨二次放线焊水平二次龙骨焊接点清理并防腐石材挑选搬运板材开槽镀锌挂件安装石材临时固定调整固定并打结构胶板缝嵌泡沫条打密封胶板面清理验收。6.2施工方法6.2.1骨架安装 石材安装的钢骨架，主要是采用 8# 槽钢作竖向主龙骨，安装时，先在主体结构表面，按水平间距弹纵向垂直线。然后交槽钢沿纵向垂线进行布置。布置完毕后，在槽钢两侧按竖向间距确定固定点（膨胀螺栓）位置，并用电锤钻16圆孔（固定5
6、0x50角钢），切成100mm左右作角码连接件。在角码连接的一侧用台钻钻12.8圆孔与固定点（膨胀螺栓）安装固点，同时将连接件与主龙骨进行连接安装并焊接。待主龙骨安装完毕后，按石材竖向分格尺寸在主龙骨表面，弹出水平次龙骨定位线，再将50x50角钢与主龙骨连接安装并焊接。6.2.2骨架焊接（1）焊条采用E42（2）电焊操作工需持正上岗，作业时要准备灭火器、水桶等防火措施，并指定专人看火。（3）熟悉图纸做好技术交底。（4）电焊工在操作过程中，焊缝长度不得小于焊接点周长一半，焊缝厚度H=5mm，焊缝宽度要均匀一致，不得有夹碴等现象，焊接焊好后，表面焊碴要清理干净，并补刷防腐漆二遍。6.2.3石材安装
7、（1） 为了达到外立面的整体效果，要求板材加工精度比较高，花岗岩石材板的安装，要精心挑选板材的色差，要求板的误差移到分缝之内。在板安装前，根据结构轴线核定结构外表面与干挂石材外露面之间的尺寸后，并以此为依据，根据建筑物宽度设置足以满足要求的垂线、水平线，确保钢骨架安装后外于同一平面上（误差不大于4mm）.(2) 同时，通过室内的 50CM 线验证板材水平线和纵垂线，以此控制拟将安装的板缝水平程度。通过水平线及垂线形成的标准平面标准测出结构平面，垂直平整凹凸程度，为结构修补及安装龙骨提供可靠的依据。（3） 本工程花岗岩石材为22mm至26mm厚，横纵缝为6mm，采用硅酮密封胶、封缝勾勒。板钻孔位
8、置应用标定工具自板材露明表面反置板中或图中清明位置。板材开槽深度与宽度依据镀锌挂件长度厚度予以控制。为防止硅酮密封胶、塑化前的挥发老化时间，结合6mm缝宽的情况。嵌缝做到内凹5mm，背后衬胶条。分缝之间的嵌胶按拆架的要求分层嵌胶。（4）石材加工按国家技术监督局颁布JC205-92待业标准中一等品执行。7质量措施的保证（1） 精心组织有专业施工水平的队伍，加强工人的思想教育，贯彻安全第一，质量每一的思想观念。（2） 对于每个施工，要加强质量检查，进行自检、互检、交接检。严格把关，严格按设计图纸施工。（3） 认真遵守质量标准，随时接受各监督总站及建筑单位的监督检查，对检查发现的问题及时改正。（4）
9、 加强石材进场的加工质量验收工作，施工过程中再一步控制把关，对石材色的自然成分进行有效的区分，根据可能发生的色差分区、分部位，渐进改进达到外观优质的要求。（5） 安装前应先对基层做外形尺寸的复核，对偏差较大的影响安装的情况下，要事先与设计单位联系，妥善解决。（6） 悬挂结构与块材的连接形成一个稳固的整饰面，达到牢固要求。（7） 平直面的整体表面平坦，拼接横平竖直，缝宽均匀，表面顺畅异型部位达到要求。（8） 板材端面开槽要严格要求，尺寸准确，当块料有薄厚差异时，要以块料的外装饰面作为开槽的基准面。（9） 按设计要求对有效焊缝进行检查，并检查该处防锈漆情况。（10） 每完成一层干挂工作后，应作几何
10、尺寸和外观的复核，对板材的色差较大的，要进行调整或进行更换。（11） 施工人员进场实行凳技术质量交底，包括施工工艺、操作规范、质量规范标准等，并做到书面交底。（12） 施工中实行奖优罚劣制度。（13） 做好各种安装记录，以便查验和存档。8、技术交底 为确保工程能够按期，保持、质量完成，减少工作中失误，施工之前，对所有施工人员，特别是班组长进行全面仔细技术交底，规程质量标准和要求，（见附表1）严格执行“建筑装饰工程施工及验收规范”（JG73-91）做到：图纸不全不施工、技术交底不清楚不施工、不懂不施工。干挂花岗岩石材安装质量见下表：序号项目花岗岩允许偏差（mm）检查方法光面毛面1立面垂直25用2
11、m托线板检查2立面平整25用2m靠尺塞尺检查3阴阳角方正13用200mm方尺检查4接缝平直25接5m线检查5接缝宽度0.23用尺检查9安全措施（1） 安全生产，以防为主（2） 施工人员要求认真学习安全法、交通法等法规，严桥遵施工现场的各项管理制度，服从现场管理。（3） 进入施工现场要带好安全帽，严禁违章作业，酒后操作。（4） 特殊工人，操作工要持证上岗，动用明火时，并备灭火器，水桶等防火措施，同时清理作业面附近易燃、易瀑品，指定专人看火。（5） 一切用电设备必须遵守施工现场临时用电安全技术规范，对中小型电动机具应经常检修，经检修合格才可使用。禁止私自挪大电箱，需由专职工办理。（6） 现场平台或吊兰，必须安全牢固。（7） 运输道路平整，石材放在手推车上运输时，垫好松软材料，两侧有人扶持，以免发 脱落。（8） 各工种必须严格遵守规章制度，施工前工长就做好书面安全交底，班前讲话，跟踪管理落到实外。：（9） 认真贯彻执行施工顺序，少数工种的活先做在前面防止损坏，污染外挂石材。（10） 及时清理残留在石材表面污染物品。（11） 已完成的柱面，人行通道两侧墙面采用木板或栏杆违护。
