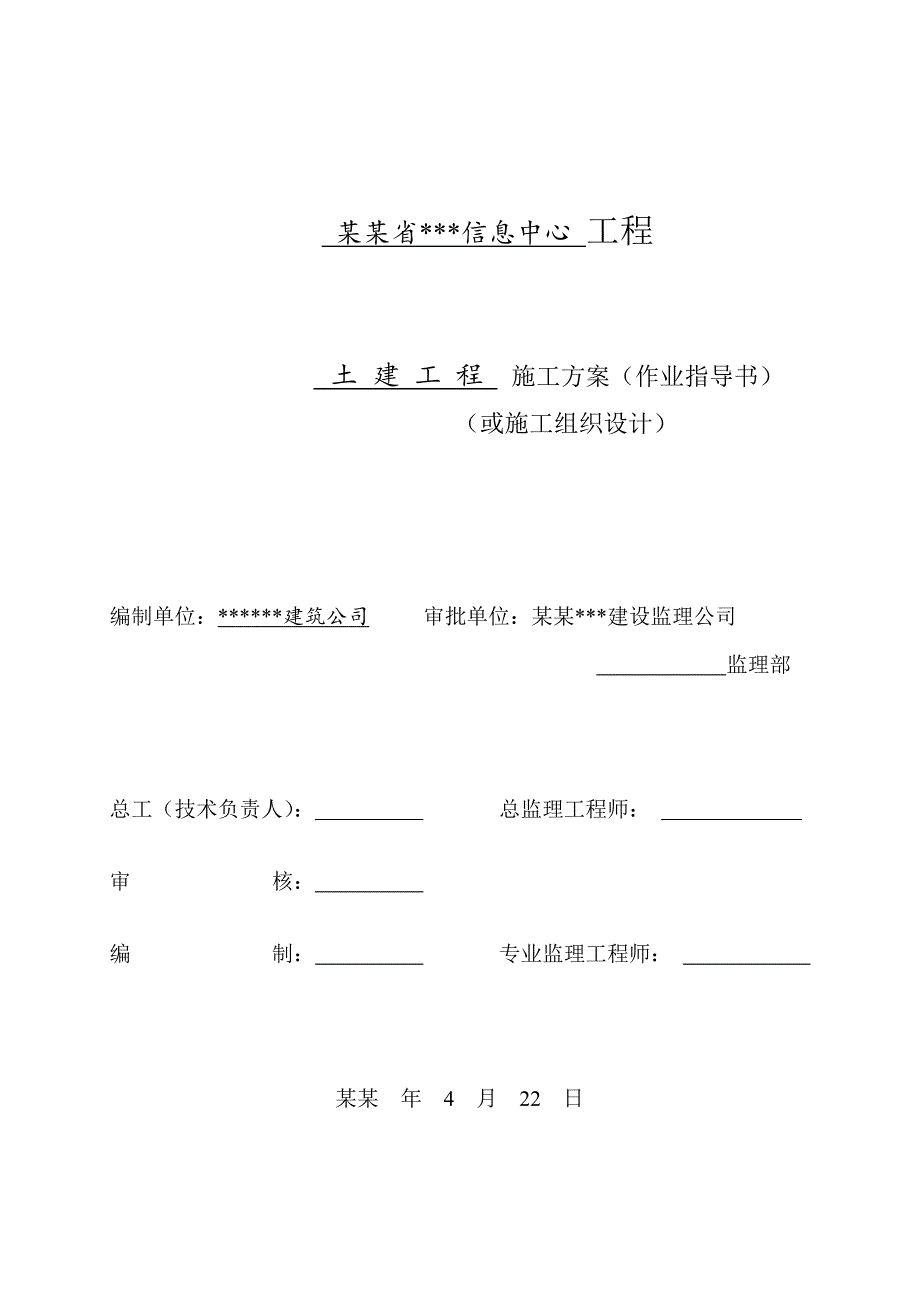

1、 某某省*信息中心 工程 土 建 工 程 施工方案（作业指导书）（或施工组织设计）编制单位：*建筑公司 审批单位：某某*建设监理公司 监理部总工（技术负责人）： 总监理工程师： 审 核： 编 制： 专业监理工程师： 某某 年 4 月 22 日工 程 概 况工程名称：某某省*信息中心工程地址：*路与*路交叉口东北侧建筑面积：总建筑面积64530.2m2，其中地上49818.2 m2、地下14712 m2建筑层数：主体办公大楼28层，调度大楼8层工程结构：框架剪力墙结构计划开工日期：某某年4月15日计划竣工日期：2002年9月30日建设单位：某某省*有限公司设计单位：*市建筑设计研究院 某某省*设
2、计研究院监理单位：某某省*监理公司本工程位于*市*区经济开发区*路与*路交叉口东北侧，与正在建设中的省图书馆相毗邻，西部与*市的标志性建筑“龙塔”相呼应，建筑高度：智能办公大楼99.9m，调度大楼34.9m，总建筑面积达64530.2 m2，总占地面积33070.9 m2。该*通讯大楼建成后，将以别具一格的新颖造型，浑然屹立的巍峨雄姿，为经济开发区的多彩市容再添锦色。建筑特征：本工程由智能办公大楼、调度大楼及阳光大厅三部分构成。办公大楼28层，为正八边形状，内筒外框结构，在19层、25层、26层、27层、28层处为东西二侧分别向内缩进，以分阶梯错落的手法增强了建筑物的立体效果。调度大楼8层，呈

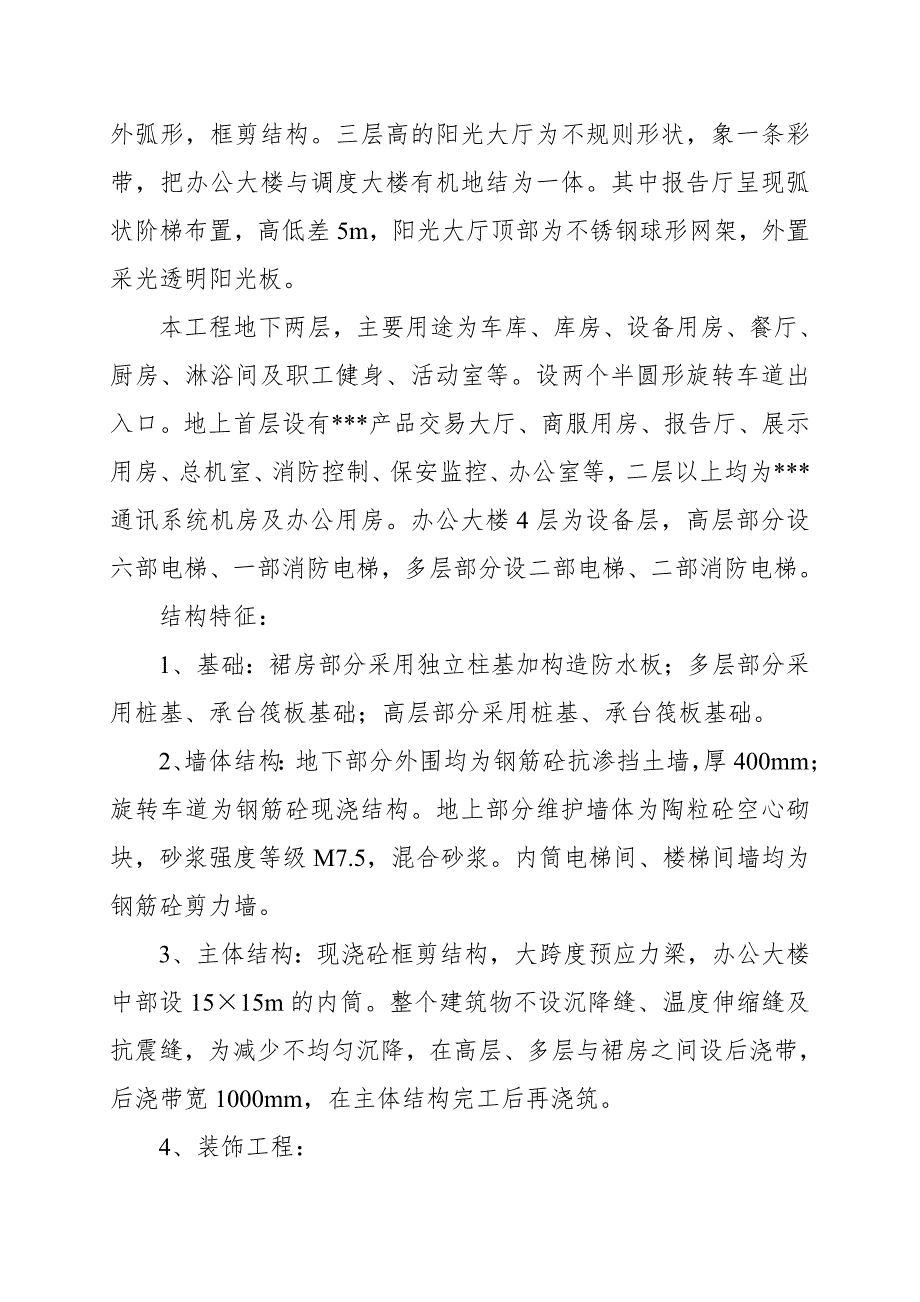

3、外弧形，框剪结构。三层高的阳光大厅为不规则形状，象一条彩带，把办公大楼与调度大楼有机地结为一体。其中报告厅呈现弧状阶梯布置，高低差5m，阳光大厅顶部为不锈钢球形网架，外置采光透明阳光板。本工程地下两层，主要用途为车库、库房、设备用房、餐厅、厨房、淋浴间及职工健身、活动室等。设两个半圆形旋转车道出入口。地上首层设有*产品交易大厅、商服用房、报告厅、展示用房、总机室、消防控制、保安监控、办公室等，二层以上均为*通讯系统机房及办公用房。办公大楼4层为设备层，高层部分设六部电梯、一部消防电梯，多层部分设二部电梯、二部消防电梯。结构特征：1、基础：裙房部分采用独立柱基加构造防水板；多层部分采用桩基、承台
4、筏板基础；高层部分采用桩基、承台筏板基础。2、墙体结构：地下部分外围均为钢筋砼抗渗挡土墙，厚400mm；旋转车道为钢筋砼现浇结构。地上部分维护墙体为陶粒砼空心砌块，砂浆强度等级M7.5，混合砂浆。内筒电梯间、楼梯间墙均为钢筋砼剪力墙。3、主体结构：现浇砼框剪结构，大跨度预应力梁，办公大楼中部设1515m的内筒。整个建筑物不设沉降缝、温度伸缩缝及抗震缝，为减少不均匀沉降，在高层、多层与裙房之间设后浇带，后浇带宽1000mm，在主体结构完工后再浇筑。4、装饰工程：外墙：三层及以下部分干挂蓝翡翠花岗岩，三层以上干挂玻璃、金属幕墙，玻璃采用浅灰色高透低辐射LOW-E玻璃及银灰色高透低反射镀膜玻璃，金属
5、幕墙采用银灰色复合铝板，局部做灰蓝色铝板凸色带。内墙：大理石、磁砖、乳胶漆涂料、壁纸地面：大理石、磨光花岗岩、高级木地板、防滑地砖等天棚：轻钢龙骨吊石膏板、矿棉板、吸音吊顶等门窗：钢制防火防盗门、木制保温门、铝合金门窗、玻璃幕墙窗、高级实木门等施 工 部 署 考虑该工程工期紧、工程量大、结构复杂、平立面变化大、结构截面尺寸变化大、平面组合复杂等综合特点，计划采取以主体结构施工为先导，墙体砌筑、装修、设备安装即时跟进的施工部署程序。具体根据后浇带位置实行平面分段、同步流水、立体交叉作业的施工方法。地下部分按主楼、群楼、车库的基础特征先深后浅、先难后易的原则施工，以基底标高的不同来分成三个流水段，
6、见图一；地上部分分成主楼、辅楼二个流水段进行施工，见图二，待辅楼主体框架部分施工完，主楼施工至8层时，维护墙体砌筑由下至上跟进，意在主体施工完毕维护墙的砌筑也基本完成，以确保整体工程2002年底如期交付使用。整个工程拟分二个阶段进行：一、某某年度进行土方、基础工程、28层主体工程和8层维护墙体砌筑施工。二、2002年度进行剩余砌筑工程、装饰工程、装修工程及设备安装、调试。施 工 现 场 组 织 机 构一、 施工现场项目组织机构关系图（图三）二、 工程主要负责人简介（表1）三、 工程主要施工管理人员（表2）四、 工程主要施工机械设备（表3）五、 施工准备工作计划1、主要机械设备安装：该工程占地面
7、积大，尤其是地下部分，占地达8000多平方米，垂直运输设备计划安设二台塔吊：F0/23B一台，80A一台，一部高层施工电梯，二部龙门架。进场施工土方即开始塔吊基础的施工，强度满足要求后立即安装，满足土方工程施工时使用。2、材料进场：对设计图纸进行详细核算，提出年、月、旬材料计划，根据施工情况，提前三天通知进场数量、品种，由公司材料处组织进场，确保材料供应及时。钢管、钢模板、竹胶大模板、脚手架扣件、早拆支撑、桁架、木方等根据施工需要有计划地组织进场存放，以备使用。对异形柱、园柱、电梯井筒等部位采用的定型模板，提前制作加工。3、劳动力调配计划：选择施工质量好、进度快、有实力的施工队伍陆续进场：木工
8、260人，钢筋工240人，架子工40人，砼工20人，力工160人，瓦工20人。具体进场时间及人数按计划表。4、施工现场准备：申请办理施工许可证及夜间施工许可开工报告等必备文件，争取尽快进入施工阶段。现场已平整完毕，进场即可施工，根据各阶段施工现场平面布置在砼搅拌站及砂石材料堆放处修砼地坪，保证雨季场内运输道路畅通，做到文明施工。水源供水干线已接入场内。施工用电按总平面图位置布置，施工用电量：塔吊FO/23B 1台 70KW塔吊80A 1台 50KW双笼施工电梯 1台 60KW卷扬机 2台 7.52=15KW电焊机 8台 96W切断机 2台 20W弯曲机 2台 6KW弯弧机 1台 3KW调直机
9、1台 6KW电渣压力焊机 4台 420=80KW电锯 1台 4.5KWJZC-350搅拌机 1台 7.5KWJSC500搅拌机 2台 49.5KWPLD800双向配料机 1台 6.6KWHBT60C拖式砼泵 1台 75KW现场照明 30KW生活用电 20KW施工用电总量合计574.35KW，考虑设备不可能同时启动，乘以折减系数，现场用电应考虑500KW。现场暂设：（1）建宿舍、办公室、食堂、仓库700 m2（2）搅拌机棚二座120 m2（3）水房一座20 m2（4）厕所、浴池60 m2（5）钢筋作业棚72 m2（6）木工作业棚300 m2 六、施工平面布置图（图四）施 工 技 术 措 施一、工
10、艺标准化、规范化措施（一）测量放线1、建筑物定位（1）根据工程总平面图已知OA点坐标X=.446，Y=.076；A点坐标X=.104，Y=.330，可以计算出两点间距离OAA=21.659m。（2）A点到*路中心线的垂距已知为15m，可以计算出OA、A两点间距离在*路中心线上的投影距离为15.624m。（3）根据规划图已知*路中心线与*路中心线夹角为1111527，将经纬仪架设于*路与*路中心线交点OA处，后视A1点（*路路中心线上点），读数归零后盘右1111527于B1点（*路与规划路中心线交点），沿经纬方向用钢尺量出15.624m 39.50m= 55.124m定出控制点B2。（4）经纬仪
11、架设于B2点上，精平对中，后视B1点，度盘读数归零，倒镜前视OA点，角度闭合，符合要求。将仪器转回到B1点处，仪器读数归为零，盘左90，沿经纬方向量出174038.29=95.29m定出圆心点OB。（5）将经纬仪架设于圆心点OB上，精平对中，后视点B2，度盘归零后盘左1072848,沿经纬方向与OB连线；倒镜继续经纬方向连线，定出轴。以圆心OB为基准，沿经纬方向量出7.4m定出点A2，倒镜量出23.2m定出点A3。将经纬仪度盘读数归为零，盘左90，沿经纬方向通过地面点连线定出控制轴1。（6）经纬仪架设于A2点上，后视轴，盘右90，沿经纬方向通过地面点连线定出控制轴2。以点A2为基准，在控制轴2
12、上沿经纬方向量出11.4m定出圆心OC。（7）经纬仪架设于OC点上，后视控制轴2，盘左90，沿经纬方向通过地面点连线定出控制轴3。（8）经纬仪架设于A3点上，后视轴，盘左90，沿经纬方向通过地面点连线测设出轴。以点A3为基准，沿经纬方向量出8.40m，测设出主楼中心点OD。（9）通过上述过程测设出的控制轴1、控制轴2、控制轴3和轴，分别做为本工程纵向、横向的控制轴，详见附图，依据此完成工程各轴线的测量定位。建筑物定位放线后，须经规划部门验线后才能进行施工。土方开挖前，把控制线及轴线投到基坑开挖边线约2m处的龙门板上，并在每条控制线上设两个固定桩控制点，以备基坑开挖后及下步施工用。建筑物定位后，
13、根据地质报告确定基槽边坡，计算出基槽上口宽度，用白灰撤出开挖边界线。2、高程测定依据规划图给定的*路中心线与*路中心线交点的绝对高程139.74m，用DS3水准仪把0.000绝对高程141.38m（总平面图设计给定）引测到建筑物外25m距离位置处做一永久水准点，作为下步施工及校核的依据。3、标高及轴线测设基槽开挖到一定深度后，在槽壁上水平钉入一木桩，使桩的上表面离槽底设计标高500mm，作为清理槽底及基础垫层施工控制标高用。土方机械开挖至设计标高、人工清槽后，在槽底重新进行测量定位，使用J2激光经纬仪把地面上预留的控制轴1、控制轴2、控制轴3和轴的控制桩点投到槽底，钉龙门板挂线，根据纵、横向控制轴及基础平面布置图排尺分出建筑物各轴线，并进一步定出各基础的中心、位置。4、楼层轴线投测基础施工时，采用外控法对建筑物轴线进行控制；主体结构施工时采用内控法进行控制。基础施工时把控制点用埋件固定于砼板面上，做为初始控制点。每层顶板施工时，在控制轴的交点处及控制轴上任一点M处用木盒预留出200200孔洞，使用J2型激光经纬仪光学对中下层控制点，把控制轴的十字线投放到该层200200孔洞上搁放的玻璃板上，在楼板上用墨线弹出永久的中心控制十字线，作为该层轴线测放的依据。每层楼板轴线抄测完毕
