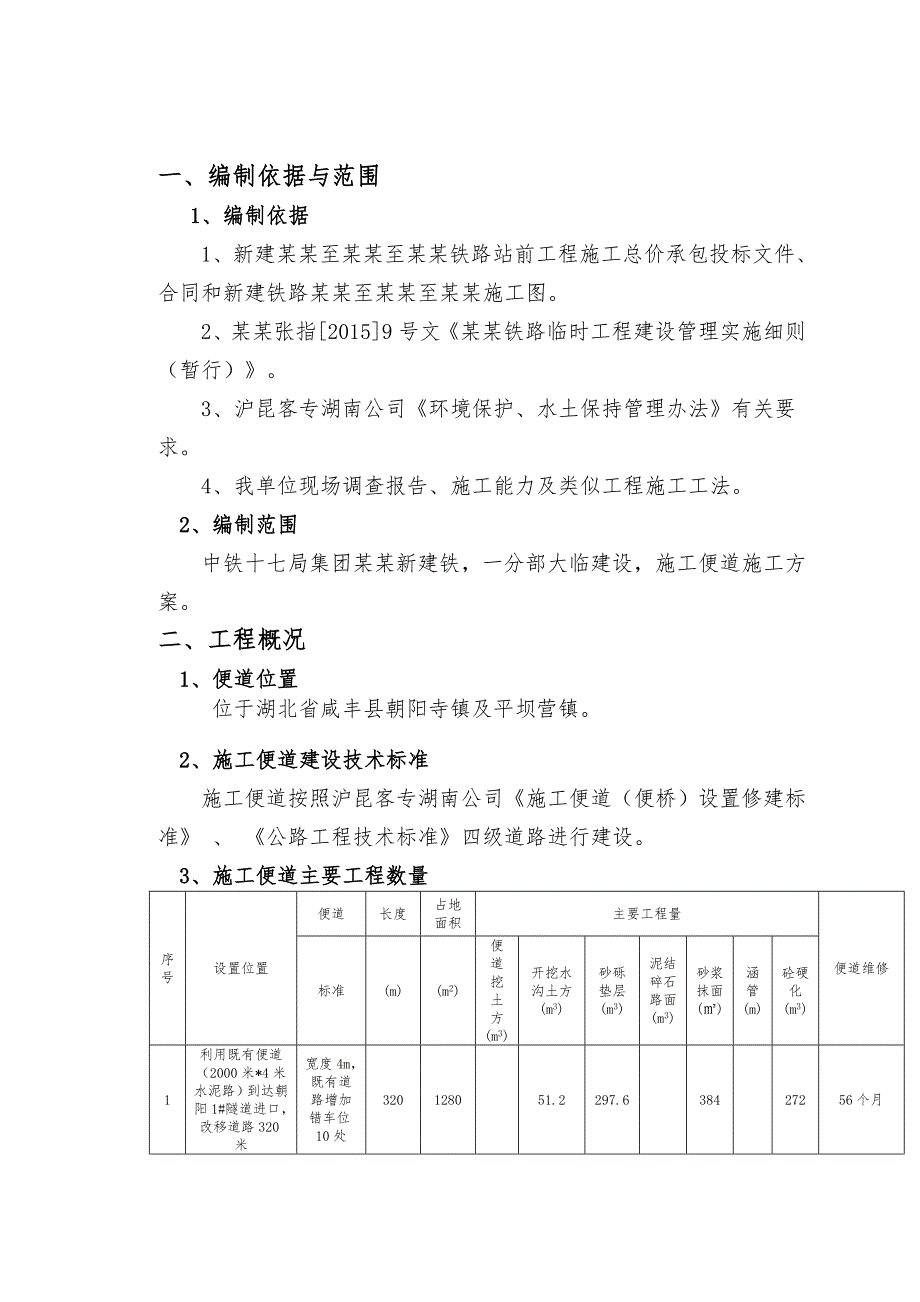

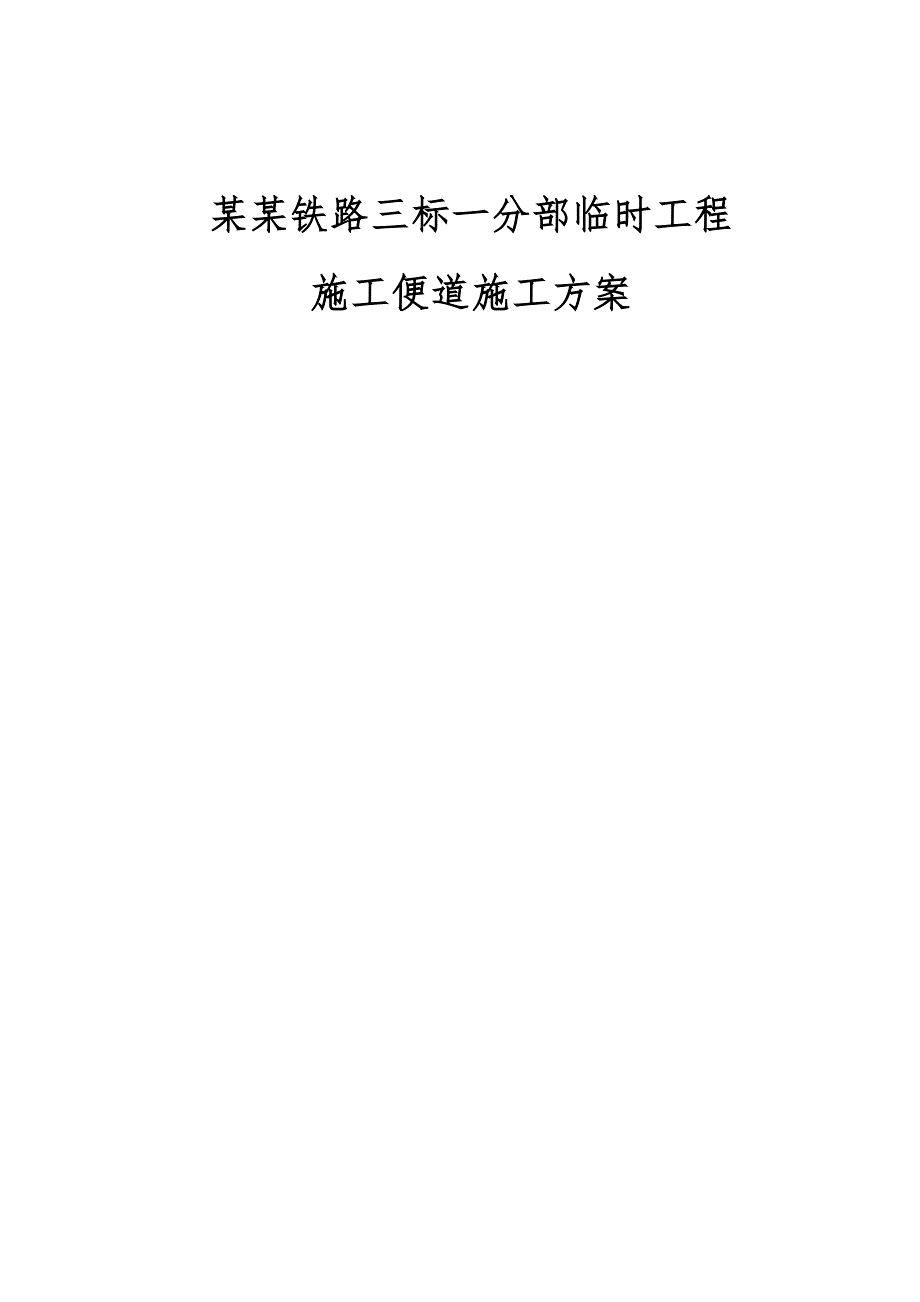

1、某某铁路三标一分部临时工程施工便道施工方案 一、编制依据与范围 1、编制依据1、新建某某至某某至某某铁路站前工程施工总价承包投标文件、合同和新建铁路某某至某某至某某施工图。2、某某张指20159号文某某铁路临时工程建设管理实施细则（暂行）。3、沪昆客专湖南公司环境保护、水土保持管理办法有关要求。 4、我单位现场调查报告、施工能力及类似工程施工工法。 2、编制范围中铁十七局集团某某新建铁，一分部大临建设，施工便道施工方案。二、工程概况 1、便道位置 位于湖北省咸丰县朝阳寺镇及平坝营镇。 2、施工便道建设技术标准施工便道按照沪昆客专湖南公司施工便道（便桥）设置修建标准 、 公路工程技术标准四级道路

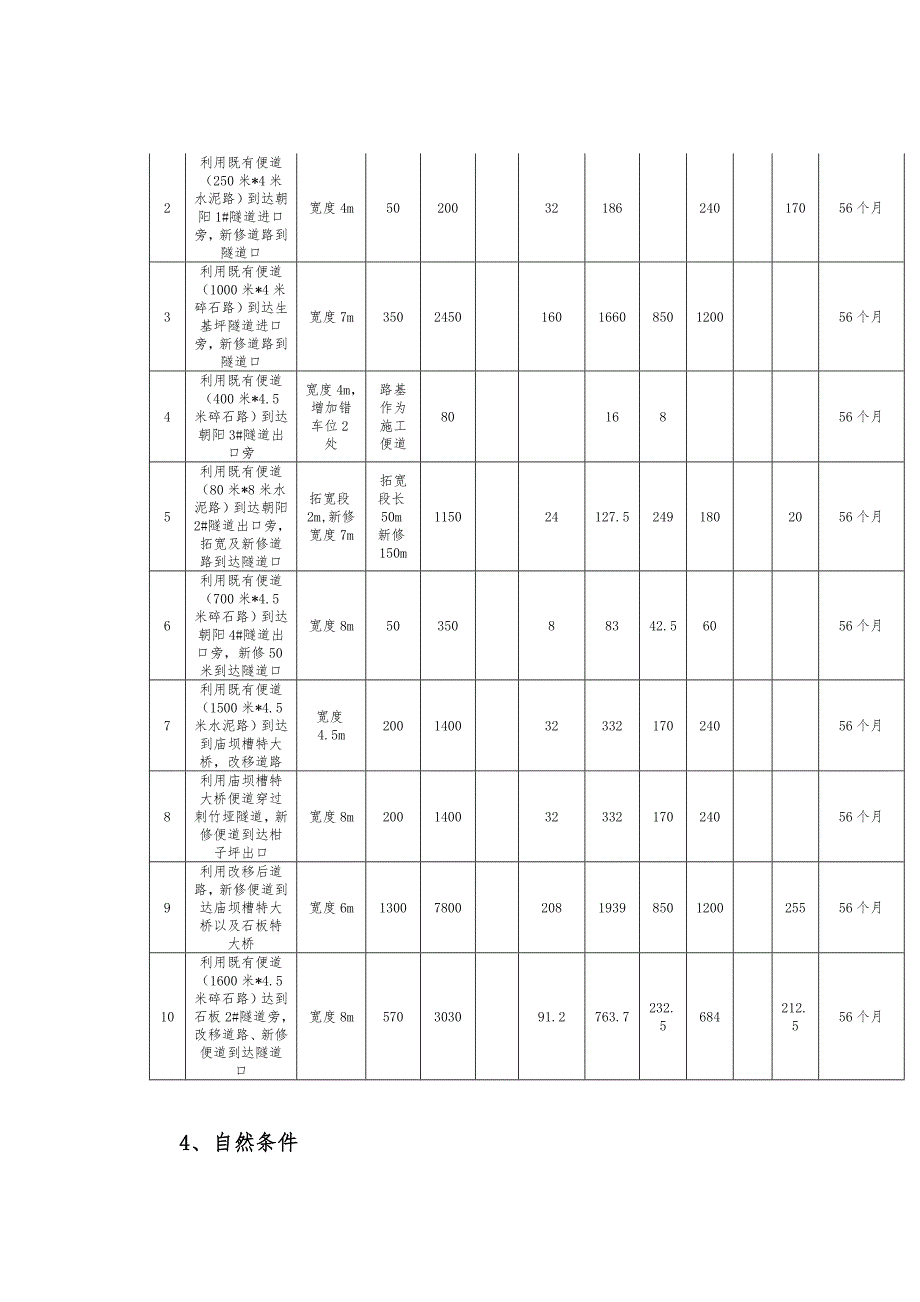

2、进行建设。 3、施工便道主要工程数量序号设置位置便道长度占地面积主要工程量便道维修标准(m)(m2)便道挖土方(m3)开挖水沟土方(m3)砂砾垫层(m3)泥结碎石路面(m3)砂浆抹面()涵管(m)砼硬化 (m3)1利用既有便道（2000米*4米水泥路）到达朝阳1#隧道进口，改移道路320米宽度4m，既有道路增加错车位10处320128051.2297.638427256个月2利用既有便道（250米*4米水泥路）到达朝阳1#隧道进口旁，新修道路到隧道口宽度4m502003218624017056个月3利用既有便道（1000米*4米碎石路）到达生基坪隧道进口旁，新修道路到隧道口宽度7m350245
3、01601660850120056个月4利用既有便道（400米*4.5米碎石路）到达朝阳3#隧道出口旁宽度4m，增加错车位2处路基作为施工便道8016856个月5利用既有便道（80米*8米水泥路）到达朝阳2#隧道出口旁，拓宽及新修道路到达隧道口拓宽段2m,新修宽度7m拓宽段长50m新修150m115024127.52491802056个月6利用既有便道（700米*4.5米碎石路）到达朝阳4#隧道出口旁，新修50米到达隧道口宽度8m5035088342.56056个月7利用既有便道（1500米*4.5米水泥路）到达到庙坝槽特大桥，改移道路宽度4.5m20014003233217024056个月8
4、利用庙坝槽特大桥便道穿过刺竹垭隧道，新修便道到达柑子坪出口宽度8m20014003233217024056个月9利用改移后道路，新修便道到达庙坝槽特大桥以及石板特大桥宽度6m130078002081939850120025556个月10利用既有便道（1600米*4.5米碎石路）达到石板2#隧道旁，改移道路、新修便道到达隧道口宽度8m570303091.2763.7232.5684212.556个月 4、自然条件（1）自然环境：位于湖北省咸丰县朝阳寺镇，海拔750米，自然坡度为25度，两面环山，无地表水。施工便道地属亚热带季风湿润气候区，气温温和，四季分明，年平均气温14，极端最高气温37.6，
5、极端最低气温-13；56月为梅雨季节，78月在北太平洋热带高压控制下达到炎热高峰，无霜期283299天；年平均降雨量1500mm，最大年降雨量2251.1mm，最小年降雨量907.9mm；平均风速1.3m/s，最大风速19m/s。（2）交通：施工便道尽量使用既有道路，新修道路与既有道路连接。三、施工人员组织安排 1.施工管理人员安排为确保一分部施工便道安全、优质、高效、按期完成，选择有能力、有经验、懂业务的骨干人员，组建了施工便道管理人员。组织机构设置情况见表。管理人员安排表序号职务及工种职 责人数1技术负责人技术管理12技术员现场技术13质检员质量管理14安全员现场安全管理15领工员施工生产
6、26工班长现场施工2合计8 2.施工队伍人员安排根据施工便道工程任务及数量，成立1个作业队，并配备相应的管理人员及施工人员。上场施工任务及作业人员数量见表施工任务划分及人员。施工任务划分及人员表作业队名称人数 施工任务机运一队10配合机械整修便道等四、施工机械设备配置为确保一分部施工便道安全、高效、按期完成，施工便道配置了装载机一台、挖掘机一台、压路机一台、自卸车四辆、破碎锤一台辅助施工。主要施工机械、设备表序号名称规格型号单位数量现状1装载机ZLC-50台1良好2挖掘机320台1良好3压路机25T台1良好4自卸车辆4良好5 破碎锤225 台 1良好五、施工便道施工工期安排工期安排：计划开工日
7、期4月15日，完工日期2015年7月15日。施工中合理安排组织施工，加强机械设备和人员配备。具体施工计划如下：计划于2015年5月15日前完成施工便道和施工；5月19日前完成施工便道；5月25日前完成施工便道和；6月10日前完成施工便道、;7月15日前完成施工便道、。全部达到通车要求。六、 施工便道施工方案（一）总体施工流程及要求1、场地清理施工便道用地范围内的树木、灌木丛等均应在施工前砍伐或移植，砍伐的树木应堆放在用地之外，并妥善处理。用地范围内的垃圾、有机物残渣及原地面以下至少500mm内的草皮、农作物的根系和表土应予以清除。2、开挖地段 2.1、土方开挖施工便道在满足车辆通行的情况下尽量
8、采取减少挖方，根据开挖深度的不同，路堑开挖分别采取横向台阶或纵向台阶逐步顺坡开挖，开挖时采用挖机挖土，自卸车运土，人工配合机械刷坡。如边坡过高的地段，必须采取边坡防护，分段施工，及时防护。雨期施工要做好开挖面的排水，防洪工作。开挖面要小，防护工程紧随其后，防止坡面坍塌。2.2、石方开挖临时施工便道尽量避开石方爆破地段（火工品暂不能供应），如遇石方地段开挖应根据不同地质，不同开挖断面，不同部位，选择不同的开挖方式；主要采用破碎锤破碎为主。破碎后，挖掘机装碴，自卸汽车运输，人工配合机械刷坡，修整路面。2.3、危岩落石加固方案新修便道内高山地段较多，由于构造节理、裂缝十分发育，早期危岩落石堆积于斜坡
9、表面的落石处于不平衡状态，一旦雨季来临地表水将落石前缘部分土体冲刷或施工放炮等振动因素影响，会导致岩石和危石松动，形成新的落石。为了确保施工和车辆通行安全，根据危石、落石的大小数量和分布情况，主要采用清除危石，支撑嵌补，挡石墙，锚杆防护等综合整治措施。2.3.1清除危石便道开挖过程中，遇到体积不大的危石，采用放破碎锤将其破碎，并清除出场。2.3.2支撑嵌补危石部分外露，且石块较大清除困难时，在外露部分下部用M10#浆砌片石补满，使其生根，或用浆砌片石将其四周满铺，以防雨水继续冲刷根部。2.3.3挡石墙为有效防止大量新形成的落石，在路堑坡脚适当位置挡石墙，挡墙断面结构按现场实际要求施工。 3、填
10、方地段3.1、基底清理施工前按现场实际进行施工便道用地测量放线，对用地范围内的树木进行砍伐，并清除树根和地表耕植土；对于软基地段要预先清除淤泥进行换填或进行抛石挤淤处理。3.2、填方及拓宽路段处理施工便道填筑以填筑碎石土为宜，每层压实厚度不得大于30cm，采用推土机辅以人工摊铺、压实机械采用振动压路机，压实以满足实际使用要求为标准。填筑按水平分层，先低后高，先两侧后中央填筑, 既有道路拓宽路段单侧加宽2m。 4、临时边坡防护如便道范围内边坡高度过高时，为了防止坡面坍塌而影响行车安全时，要对坡面进行分级削坡处理；必要时挂钢筋网及喷混凝土防护。 5、截、排水工程路面修整的同时，在施工便道便于汇水侧
11、修筑排水沟，排水沟截面40*40，砂浆抹面，排水沟纵坡依实际地形坡度为准，并连接至便道外侧自然水沟内。 6、便道路面施工便道断面结构图如下： (二) 各条施工便道具体施工方案 1、施工便道 由232省道利用既有道路达到朝阳1#隧道出口,既有道路为水泥混凝土路面，长度2000m,宽度4m,由于主线道路占用既有道路位置。需路线改移320m,基层采用20厚的碎砾石，面层采用20厚C20混凝土路面，宽度4m，局部陡坡路段纵坡控制在8以下。对既有道路的排水沟安排人工清淤疏通，并定期清理，保证排水通畅。 2、施工便道 由232省道利用既有道路达到朝阳1#隧道进口,其中需路线改移约200m,基层采用20厚的
12、碎砾石，面层采用20厚C20混凝土路面，宽度4m。另外，可以利用既有便道到达弃渣场，每200m设置一处错车道，加宽为4m，共计10处。 3、施工便道 由既有道路新修约350m施工便道达到生基坪隧道进口,便道为泥结碎石路面，宽度7m,基层采用20厚的碎砾石。局部陡坡路段纵坡控制在8以下。在全长路段加设防撞墩，墩与墩之间的净距0.5m,墩高0.8m，长2m,厚度0.6m。待抹面砂浆终凝后涂刷防撞涂料。 4、施工便道 由既有便道路约400米到达路基，利用路基作为施工便道到达朝阳3#隧道进口，并加错车台2处，加宽为4m，长度20米。对既有便道清理整平，安排人工清淤疏通既有排水沟，并定期清理，保证排水通
13、畅。 5、施工便道 由既有便道新修及拓宽便道达到朝阳2#隧道出口，其中拓宽2米路段长度为50米，新修7m宽路段150米。对既有便道清理整平，安排人工清淤疏通既有排水沟，并定期清理，保证排水通畅。 6、施工便道 由既有便道接长新修50米施工便道到达朝阳4#隧道出口，便道宽度为7m。 对既有便道清理整平，安排人工清淤疏通既有排水沟，并定期清理，保证排水通畅。7、施工便道 由既有便道新修便道200米达到生基坪隧道出口。对既有便道清理整平，安排人工清淤疏通既有排水沟，并定期清理，保证排水通畅。8、施工便道 由既有便道新修便道200米达到柑子坪隧道出口。对既有便道清理整平，安排人工清淤疏通既有排水沟，并定期清理，保证排水通畅。9、施工便道9.1、由既有便道新修施工便道约500m到达刺竹垭隧道出口。9.2、由既有便道改移约300米，新修便道约500米到达石板特大桥。对既有便道清理整平，安排人工清淤疏通既有排水沟，并定期清理，保证排水通畅。10、施工便道10.1、由既有便道新修便道达改移道路320m到达石板1#隧道进口。10.2、由既有便道新修施工便道250m到达石板2#隧道进口。 对既有便道清理整平，安排人工清淤疏通既有排水沟，并定期清理，保证排水通畅。八、 技术保障措施 依据某某张指2015
