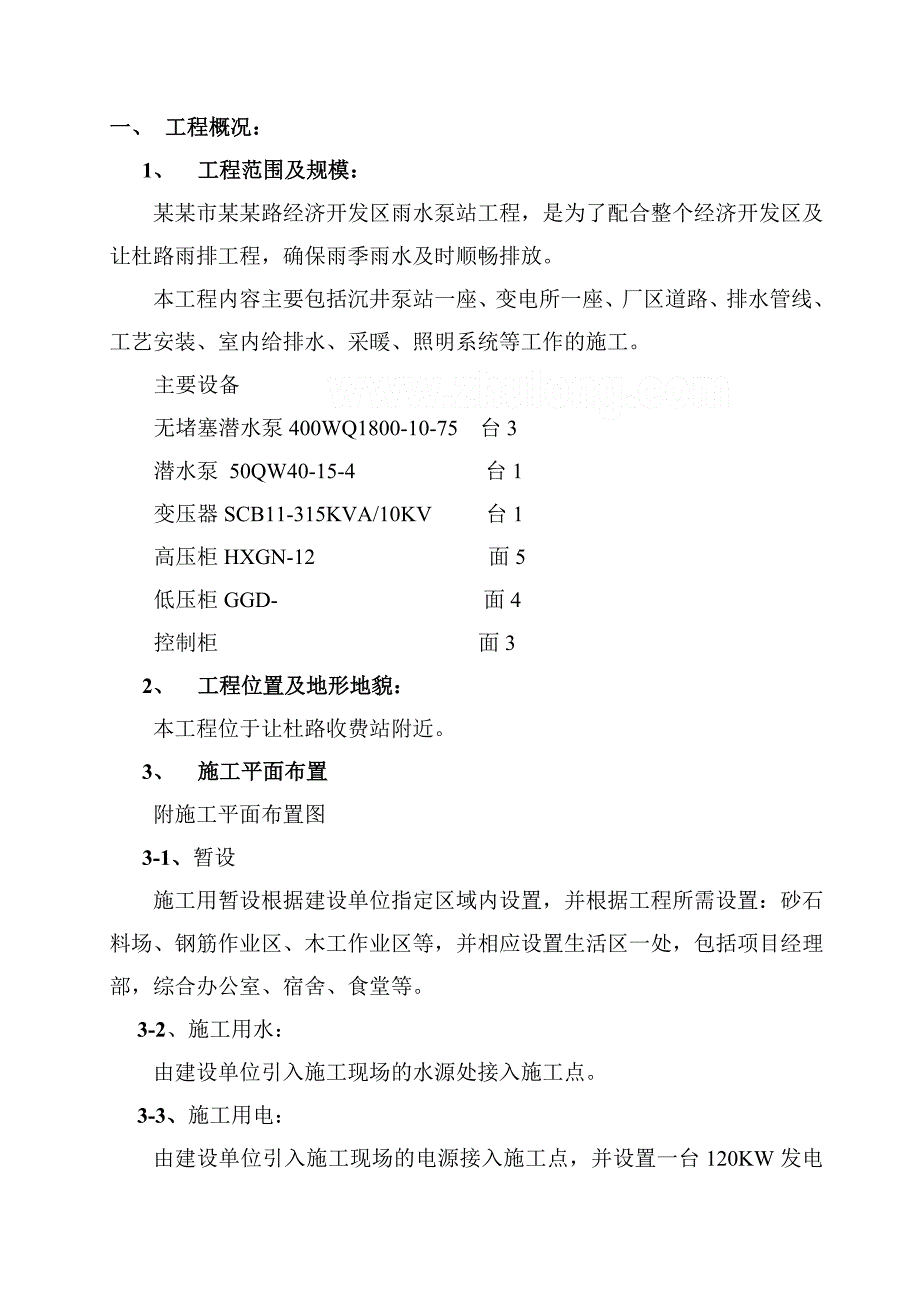

1、一、 工程概况：1、 工程范围及规模：某某市某某路经济开发区雨水泵站工程，是为了配合整个经济开发区及让杜路雨排工程，确保雨季雨水及时顺畅排放。本工程内容主要包括沉井泵站一座、变电所一座、厂区道路、排水管线、工艺安装、室内给排水、采暖、照明系统等工作的施工。主要设备无堵塞潜水泵400WQ1800-10-75 台3潜水泵 50QW40-15-4 台1变压器SCB11-315KVA/10KV 台1高压柜HXGN-12 面5低压柜GGD- 面4控制柜 面32、 工程位置及地形地貌：本工程位于让杜路收费站附近。3、 施工平面布置 附施工平面布置图3-1、暂设施工用暂设根据建设单位指定区域内设置，并根据工

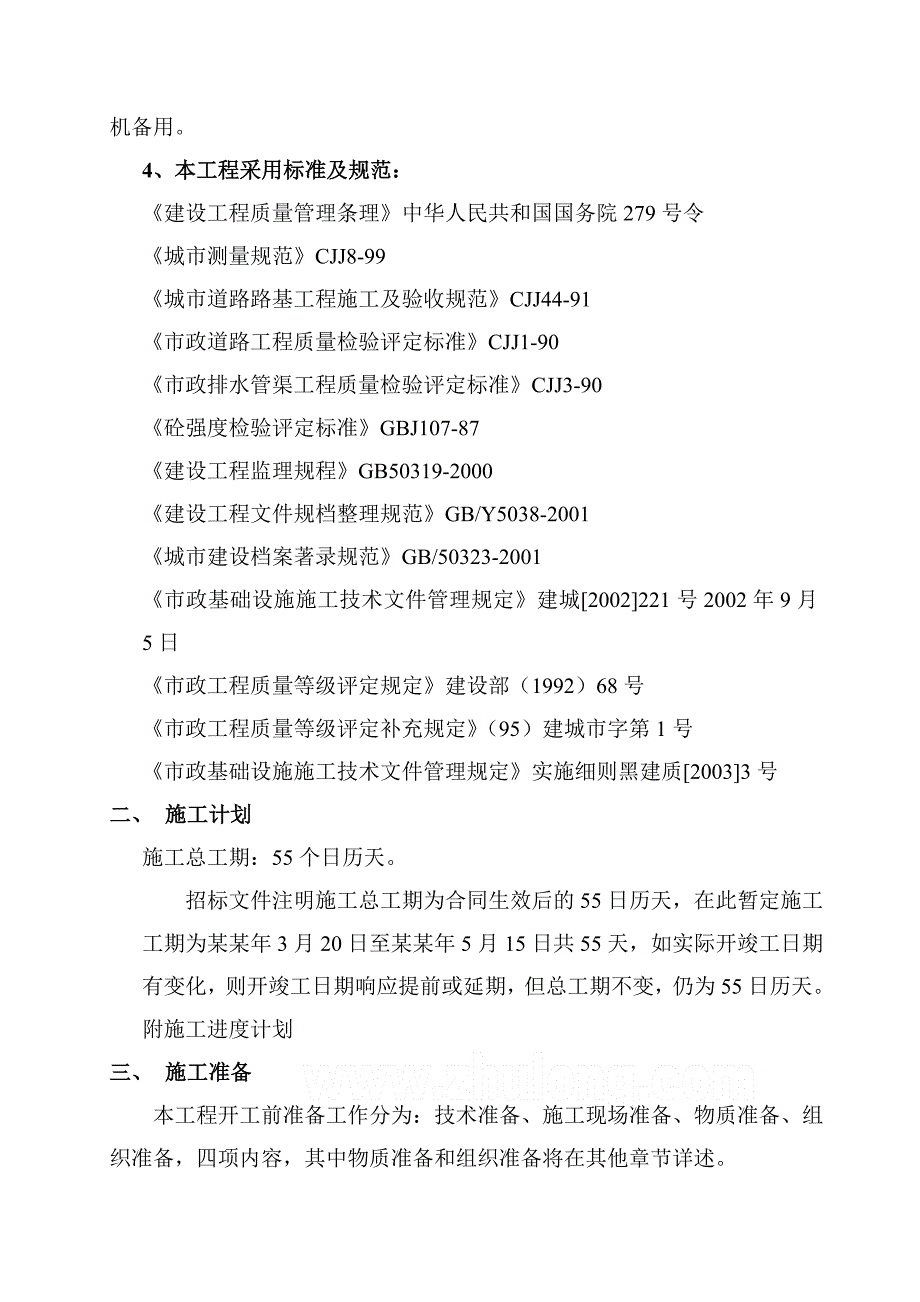

2、程所需设置：砂石料场、钢筋作业区、木工作业区等，并相应设置生活区一处，包括项目经理部，综合办公室、宿舍、食堂等。3-2、施工用水：由建设单位引入施工现场的水源处接入施工点。3-3、施工用电：由建设单位引入施工现场的电源接入施工点，并设置一台120KW发电机备用。4、本工程采用标准及规范：建设工程质量管理条理中华人民共和国国务院279号令城市测量规范CJJ8-99城市道路路基工程施工及验收规范CJJ44-91市政道路工程质量检验评定标准CJJ1-90市政排水管渠工程质量检验评定标准CJJ3-90砼强度检验评定标准GBJ107-87建设工程监理规程GB50319-2000建设工程文件规档整理规范G
3、B/Y5038-2001城市建设档案著录规范GB/50323-2001市政基础设施施工技术文件管理规定建城2002221号2002年9月5日市政工程质量等级评定规定建设部（1992）68号市政工程质量等级评定补充规定（95）建城市字第1号市政基础设施施工技术文件管理规定实施细则黑建质20033号二、 施工计划施工总工期：55个日历天。招标文件注明施工总工期为合同生效后的55日历天，在此暂定施工工期为某某年3月20日至某某年5月15日共55天，如实际开竣工日期有变化，则开竣工日期响应提前或延期，但总工期不变，仍为55日历天。附施工进度计划三、 施工准备本工程开工前准备工作分为：技术准备、施工现场

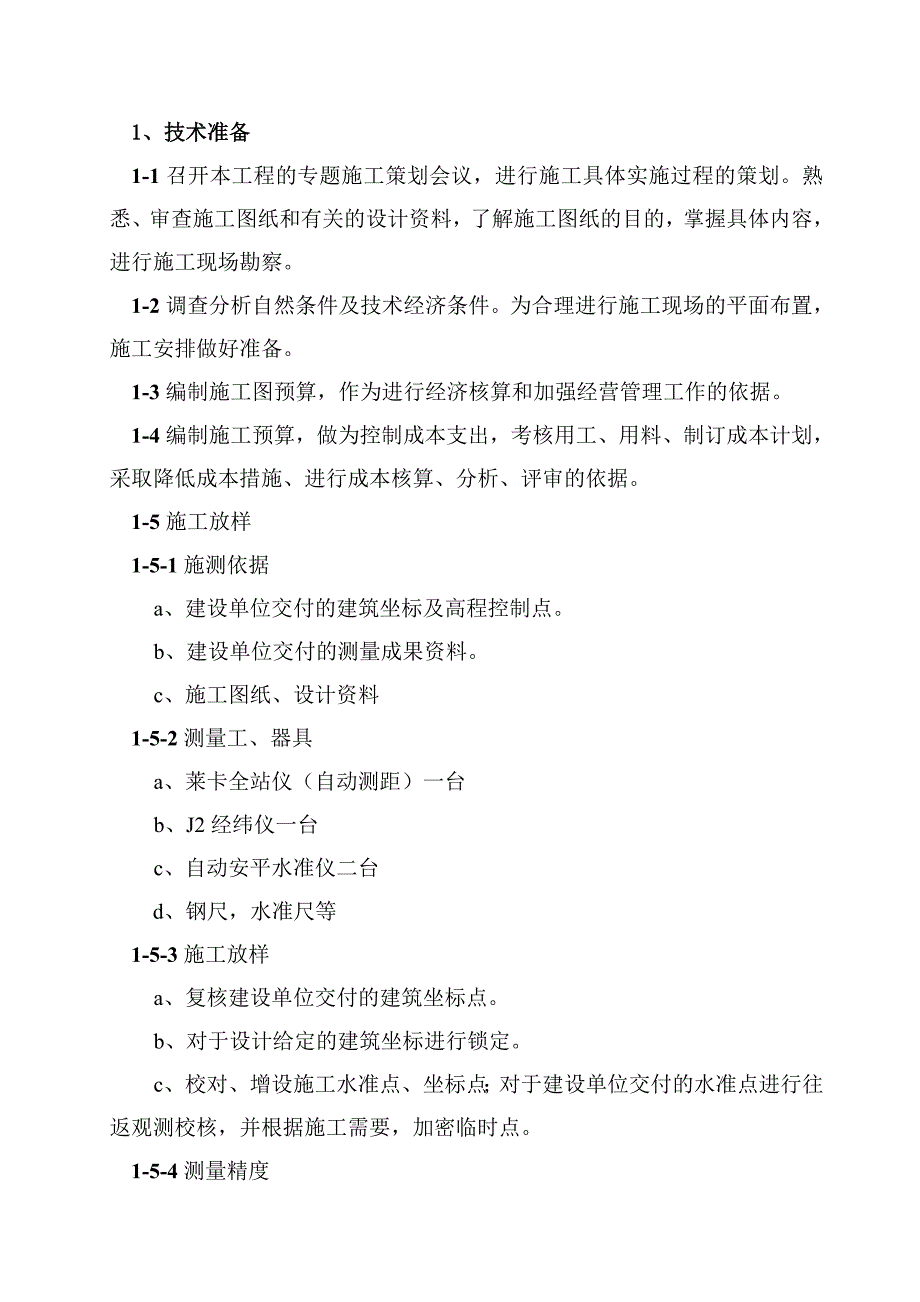

4、准备、物质准备、组织准备，四项内容，其中物质准备和组织准备将在其他章节详述。1、技术准备1-1召开本工程的专题施工策划会议，进行施工具体实施过程的策划。熟悉、审查施工图纸和有关的设计资料，了解施工图纸的目的，掌握具体内容，进行施工现场勘察。1-2调查分析自然条件及技术经济条件。为合理进行施工现场的平面布置，施工安排做好准备。1-3编制施工图预算，作为进行经济核算和加强经营管理工作的依据。1-4编制施工预算，做为控制成本支出，考核用工、用料、制订成本计划，采取降低成本措施、进行成本核算、分析、评审的依据。1-5施工放样1-5-1施测依据a、建设单位交付的建筑坐标及高程控制点。b、建设单位交付的测
5、量成果资料。c、施工图纸、设计资料1-5-2测量工、器具a、莱卡全站仪（自动测距）一台b、J2经纬仪一台c、自动安平水准仪二台d、钢尺，水准尺等1-5-3施工放样a、复核建设单位交付的建筑坐标点。b、对于设计给定的建筑坐标进行锁定。c、校对、增设施工水准点、坐标点；对于建设单位交付的水准点进行往返观测校核，并根据施工需要，加密临时点。1-5-4测量精度a、经纬仪导线方位角闭合差40n，式中n为测站数b、距离测量允许偏差序号固定测量间距（m）允许偏差12001/50002200-5001/1000035001/20000c、水准点闭合差式中L为水准点之间水平距离，单位为Km。1-5-5其它要求a
6、、测量仪器及工具在使用前应进行校验、检查。b、用钢尺丈量边长时，应对尺长、温度、拉力、倾斜度进行改正计算。2施工现场准备施工现场“四通一平”及暂设见“施工平面布置”四、 施工方案（一） 施工管理与专业技术1-1施工组织机构针对本工程施工特点，我公司选派以项目经理为首、该同志对结构及水工构筑物的施工管理有着丰富的实践经验。组成项目经理部，其中 工程技术部门负责：施工策划，过程控制，例如：施工技术交底等现场施工技术性工作。材料设备部门负责：施工材料、机具设备的采购验证、保管、保证资料的收集整理。质量管理部门负责：进场采购材料的复试验证，施工过程的保证资料的记录与整理；施工所用检验、测量设备的校验，
7、保证所用检测器具符合施工要求。综合管理部门负责：安全生产、文明施工、生活保障、成本经营与核算、上岗技术人员的培训等工作。12施工组织机构框图：（附组织机构框图、劳动力计划表） （二） 沉井泵站与管理房结构土建施工2一1施工流程：沉井泵站：场地平整-施工放线-布设井群-基坑开挖-池壁钢筋绑扎、砼浇注-沉井下沉-封底-一层施工-设备安装-装饰收尾变电所：场地平整-施工放线-基础土方 -基础及主体框架施工-主体砌筑-屋面施工-室内外装饰施工-水电、采暖系统安装-收尾22主体施工方案与技术措施221沉井土方开挖： 土方开挖采用机械挖土，放坡系数为1：0.5，挖土深度为2.0米，四周均留出0.8米宽的施
8、工工作面，基坑下面的四周挖设排水明沟，并在四角挖设集水坑将雨水用泵排出基坑外，为防止土的塌落，采用编织袋装土，延坑壁码叠做护壁措施。222钢筋工程a、钢筋验收及加工：钢筋进场后，首先要进行其出厂证明文件的检验，然后分批号、直径、查对标准进行外观检查，按国家有关标准的规定抽取试样做力学性能的试验，抽取试样要在监理部门在场情况下进行，试验室要出具检验报告单，合格后方可进行加工。钢筋加工时，按施工顺序，制作前应有下料单，制作 出的半成品按部位、规格堆放并挂牌，保证下料及使用准确。加工前对钢筋先要进行调直，制成品在运输时应有可靠的保护措施，水平运输时不得拖拉及弯曲，垂直运输时不得随意从高处直接抛下，避
9、免沾上泥土或外力造成几何变形。钢筋原材料及制成件贮存时要避免与地面直接接触，雨季施工时钢筋上面用蓬布覆盖，钢筋贮放场地四周应设排水沟，保证钢筋不被锈蚀。b、钢筋绑扎：绑扎板时，要设立马蹬筋（架立筋禁止使用直立架立筋，以免穿透板，造成板渗水）以保证二层钢筋间的保护层，其布置按1.01.0m马蹬筋采用16,HPB235钢筋制作。池壁两层钢筋间设顶筋14，间距纵向0.7m，横向0.9m，固定在钢筋与模板之间。顶筋按设计要求设止水环。钢筋绑扎时，要严格按技术质量标准、规范的要求，保证钢筋绑扎牢固，安装位置正确，搭接长度符合要求，保护层厚度符合设计要求。池壁筋绑扎时须设临时脚手架。223模板工程：全部模
10、板采用表面光滑具有足够强度的新的组合工具式钢模板，特殊形状或特殊尺寸处特制异型钢模。（1）池体模板：模背楞采用60402.5mm方钢，经模板设计计算，每节（1.5m）模板上设二道，间距0.8m。竖背楞，间距1.0m一道。两层模板间设14HPB235顶筋，穿墙螺栓与顶筋上均焊外径6cm厚3mm的止水环。为方便墙体上穿墙螺栓端部靠模板处设预制栓塞，在砼墙体上形成预留坑（栓塞采用市场出售的聚乙烯制成品）。在拆模、割除穿墙螺栓后，统一进行该坑的处理。（3）顶板模板：顶板模板采用定型钢模板，模板支撑采用钢管，钢管为50，间距为1.51.5m，钢管加固采用定型卡扣及横拉杆，并根据池体高度采用游托进行标高调
11、整，游托上用1010cm木方做模板的横竖背楞，顶板模板应根据设计预留人孔，以便拆模使用。（4）模板的检验：由于工艺结构设计，池体较高，为保证池壁的垂直度及几何尺寸，校验模板时用经纬仪和铅坠跟踪校验模板。模板内表面光洁度、平整度、应符合设计文件及规范的要求。钢筋保护层采用预制高强素砼垫块来控制。224混凝土工程：浇筑之前应完成：砼原材料检验、试配、浇注前准备工作以及支模、绑筋工序的检验，接交工作。并经监理工程师批准，方可进行。检查应包括：钢筋保护层，预埋件位置、尺寸、构筑物的几何尺寸、相对位置、模板支撑的稳定性，接缝的密合性、各伸缩缝胶板等内容，清净模内杂物及积水，刷好隔离剂，并适当浇水进行湿润
12、。池壁砼：池壁砼如分两次浇筑成形，第一次浇注至一半，并在此设置水平施工缝用厚4mm，宽300mm钢板做为止水钢板，防止施工缝渗水，在二次浇注时，要先将施工缝清理干净，用水冲洗、湿润。浇筑时采取分层浇筑法，平行浇注往复进行、每层浇注高度不超过4050cm（即振捣棒作用部分长度的1.25倍）棒式振捣器振捣间距为振捣棒作用半径的1.5倍，即4060cm，振捣棒应快插慢拔，每次振捣时间不超过30S，振捣点应均匀排列，以防漏振。振捣过程中要注意棒体避免磕碰钢筋、模板、预埋件，以防造成其位移或变形。浇筑时要保证第一层混凝土初凝前浇筑次层混凝土，振捣时棒体要插入第一层混凝土中45cm，保证振实，以防发生冷缝
13、。砼运输采用砼罐车及混凝土输送泵，输送时要保证：运输及间歇的全部时间不得超过规范规定的允许时间，超过时按施工缝处理。泵车臂杆够不到的部位须搭设砼输送管马道。浇筑时应注意：a模内应有良好的照明，以观察浇筑情况。b下料点的布置，应随时注意其均匀性，以免该处堆积过高，造成混凝土离析。c控制浇筑高度，在小于20cm厚度的模板间，自由下落高度为1.5m，厚度大于20cm的模内自由跌落高度为2.0cm，超过此范围应设溜管，串筒等。d合理的限制浇筑层高，并设专人随时观察砼的浇注情况，合理的布置振捣点。养护：砼采用覆盖，洒水养护，拆模后及时覆盖、洒水养生，控制混凝土处在有利硬化及强度增长的湿度和温度环境中，此
14、时应注意：若气温低于50C时，不得在砼表面浇水，并要进行保温养护，养护时间应持续14天以上。拆模：砼达到养生期后，即可开始拆模，拆模时要合理分片，分节拆除，不得强拉、硬拽。拆除模板后按要求进行砼表面缺陷和穿墙螺栓处理，以保证砼表面整洁，美观。2-2-5沉井施工方案1、施工顺序打井降水基坑开挖铺垫木池壁支撑绑钢筋砼浇注抽垫木下沉基层处理封底2、施工方案（1）打井降水（2）基坑开挖、池壁砼施工（3）铺垫木：垫木采用20*20cm大方，长80cm，下铺20cm厚砂垫层。垫木铺设8组（每组两根，见后附计算式），沿圆弧形径铺，并先从各定位垫木开始向两边铺设，垫木之间填砂捣实。（4）垫木拆除：当砼强度达到设计强度时，开始拆除垫木，按对称的区、组用抽拔的方法，每次两根对称同时进行，每次抽拔后立即回填，回填材料为砂，并要洒水夯实。抽垫木过程中，应在井壁上方设四个方位点，随时观测井的动态。（5）沉井浇注与下沉施工方法：沉井泵房砼分二次浇注，一次下沉，池壁浇注时，在底部设8组支撑点。沉井设计长度为16.47m，地面以下长度为9.87m，根据拟定的施工方案，便于施工，开始部分土方大开挖，深度为3m，因此整个沉井需下沉的长度为6.87m。在沉井挖土方时，先挖中心深度约40-50cm，然后扩挖到距井壁100cm时，再分层挖除刃脚内侧的土方，所挖土方用吊车垂直运输至地面。在取土时，应均匀对称
