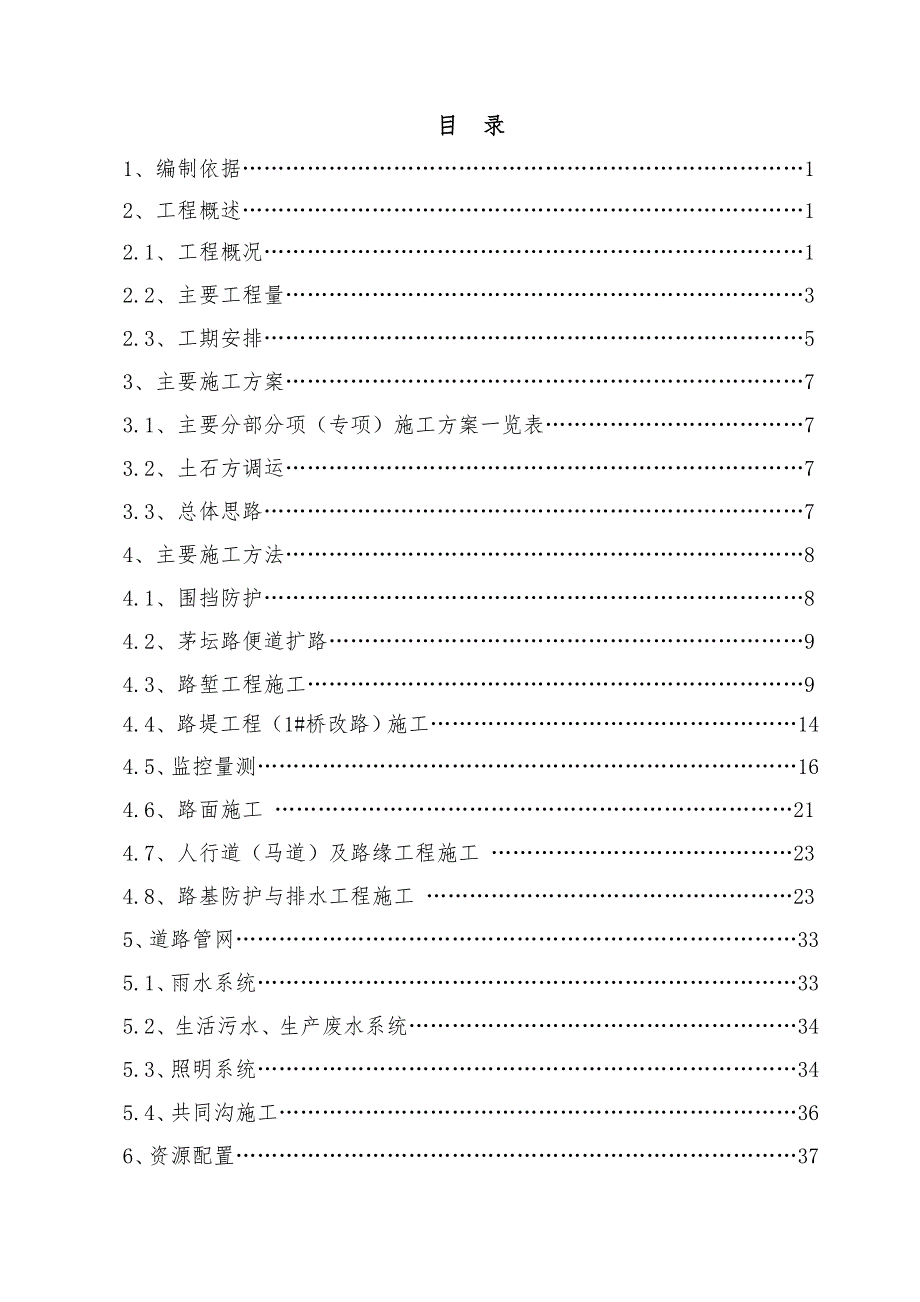

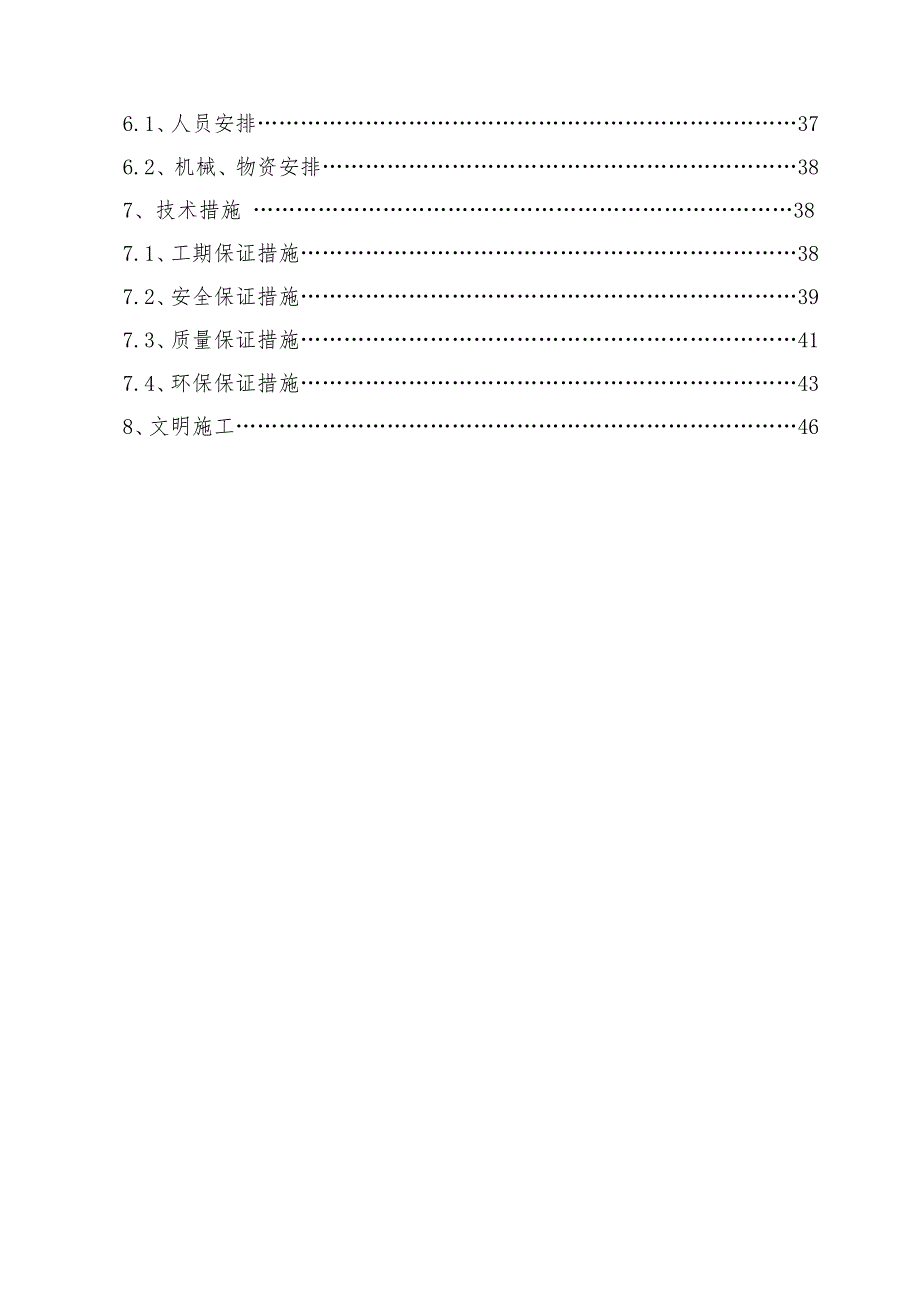

1、目 录1、编制依据12、工程概述12.1、工程概况12.2、主要工程量32.3、工期安排53、 主要施工方案73.1、主要分部分项（专项）施工方案一览表73.2、土石方调运73.3、总体思路74、 主要施工方法84.1、围挡防护84.2、茅坛路便道扩路94.3、路堑工程施工94.4、路堤工程（1#桥改路）施工144.5、监控量测164.6、路面施工 214.7、人行道（马道）及路缘工程施工 234.8、路基防护与排水工程施工 235、道路管网335.1、雨水系统335.2、生活污水、生产废水系统345.3、照明系统345.4、共同沟施工366、资源配置376.1、人员安排376.2、机械、物资

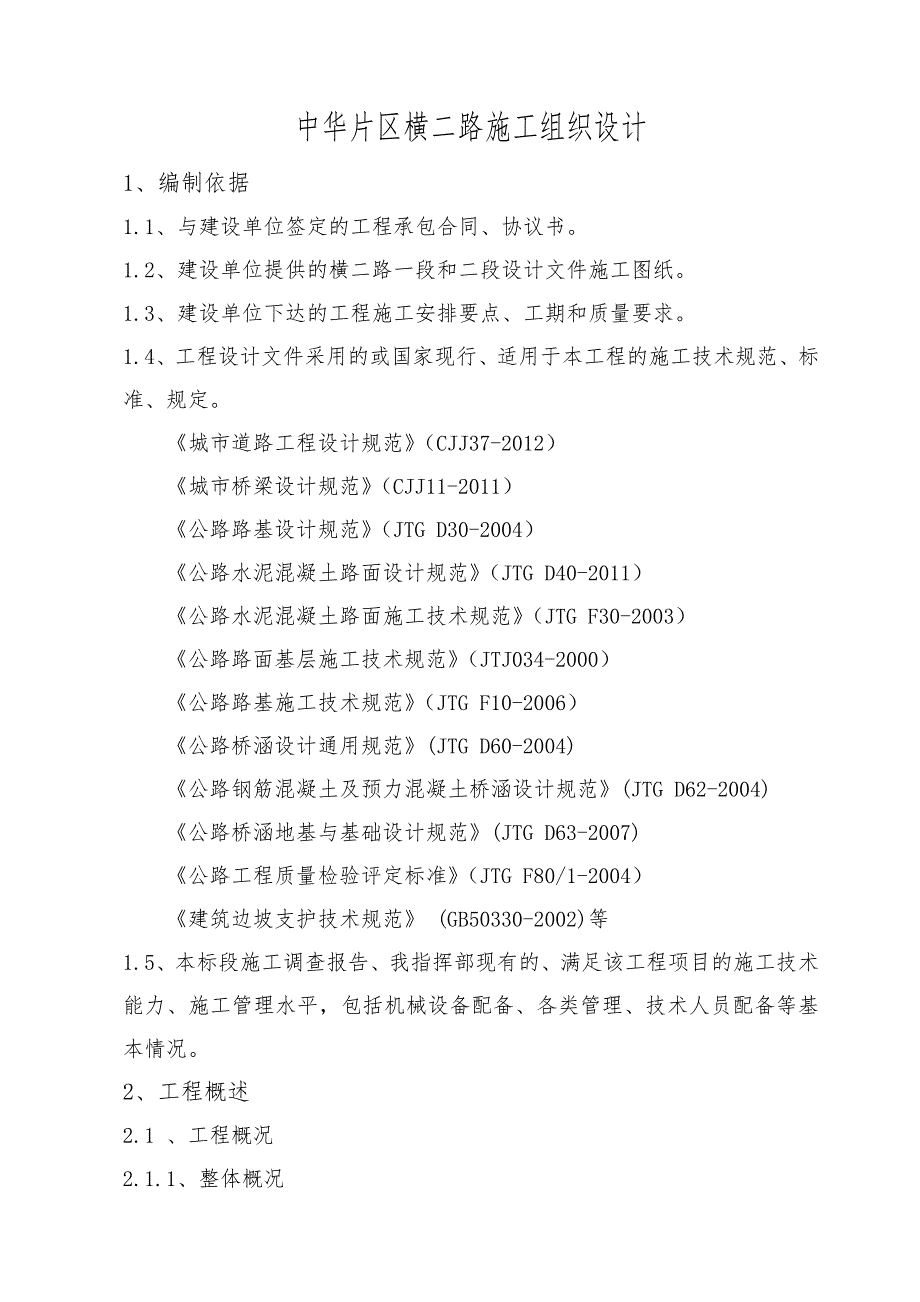

2、安排387、 技术措施 387.1、工期保证措施387.2、安全保证措施397.3、质量保证措施417.4、环保保证措施438、文明施工46中华片区横二路施工组织设计1、编制依据1.1、与建设单位签定的工程承包合同、协议书。1.2、建设单位提供的横二路一段和二段设计文件施工图纸。1.3、建设单位下达的工程施工安排要点、工期和质量要求。1.4、工程设计文件采用的或国家现行、适用于本工程的施工技术规范、标准、规定。城市道路工程设计规范（CJJ37-2012）城市桥梁设计规范（CJJ11-2011）公路路基设计规范（JTG D30-2004）公路水泥混凝土路面设计规范（JTG D40-2011）公路
3、水泥混凝土路面施工技术规范（JTG F30-2003）公路路面基层施工技术规范（JTJ034-2000）公路路基施工技术规范（JTG F10-2006）公路桥涵设计通用规范(JTG D60-2004)公路钢筋混凝土及预力混凝土桥涵设计规范(JTG D62-2004)公路桥涵地基与基础设计规范(JTG D63-2007)公路工程质量检验评定标准（JTG F80/1-2004）建筑边坡支护技术规范 (GB50330-2002)等1.5、本标段施工调查报告、我指挥部现有的、满足该工程项目的施工技术能力、施工管理水平，包括机械设备配备、各类管理、技术人员配备等基本情况。 2、 工程概述2.1 、工程概
4、况2.1.1、整体概况横二路系中华片区内的重要的东西向主干道，一期全长4654.344m，分为横二路一段和横二路二段：其中一段全长1167.344m，二段全长3487m。整条道路横贯东西、承上启下，衔接了厂区内大部分的制酒车间及酒库，是非常重要的一条横向道路。道路路幅采用20m（双向四车道），按厂矿道路设计规范执行（同时参照城市次干道级标准进行设计），设计速度30km/h。横二路在中华片区建成之前还将承担施工联系通道的作用，其提前建成对于加快中华片区的建设有着非常重要的作用。工程所经之处地势复杂，地形陡峭。设计根据不同的地段及使用要求对道路设置了不同的支挡工程和管网工程。2.1.2、项目概况我
5、分部承建横二路一段起讫里程为K0+000K1+167.344、横二路二段K0+000K1+617.834。本段设计挡护结构主要为桩板式挡墙及护脚墙加放坡,路堑边坡采用挂网喷锚。抗滑桩最大桩径2.03.0米，最大桩长28米。本段路基以挖方为主，土石方.8m3,填方为50300.8m3。设计挡护结构主要为桩板式挡墙、放坡加锚杆，其中左侧抗滑桩65根，道路基层采用厚250mm的水泥稳定级配碎石基层，路面面层采用厚240mm的水泥砼路面，填方段还设计有500mm厚的块片石及级配碎石垫层。人行道主要设置在临道路右侧，宽度为3.0米。同时为保证行人安全，道路左侧边坡高度大于4m时设置栏杆。2.1.3、水文
6、地质情况2.1.3.1、地表水线路区内地势较高且多为斜坡地貌，无大型地表水体，线路区内的地表水体主要为水田，主要分布于里程横二路一段K0+180210段、K0+530570段，横二路二段K0+300350段、K0+450710段、K1+080140段。2.1.3.2、地下水地下水主要为第四系松散层孔隙水、基岩风化带网状裂隙水二大类。根据地勘资料显示在场地勘察厚度范围内地下水较贫乏，除局部上层滞水外，未发现地下水。水质对混凝土及混凝土中钢筋均有微腐蚀性。2.1.3.3、不良地质横二路二段K0+400K0+700段属于古滑坡体，已经局部出现裂痕和沉降，最大裂痕5cm，最大沉降3cm。2.1.4 、
7、沿线施工条件2.1.4.1、道路交通公路运输：沿线地区公路交通不发达，除现有茅坛路施工便道可以利用外，施工现场需新建便道至各工点，分别为横二路便道、横二路至横一路便道（3-1,3-3，3-4）以及横二路到搅拌站便道（3-5）。茅坛路施工便道行车干扰较多，道路宽度较窄，坡度较陡，且下雨天道路湿滑，运输车辆无法通行。2.1.4.2、水、电、通讯条件可利用情况虽然我管段沿线紧邻赤水河，地表水丰富，但具体施工部位水源匮乏，施工用水、生活用水需全线统一布设水管,才能满足生产、生活用水需要。沿线有通讯信号，可保持通讯畅通。考虑地方电网容量有限，施工时配备发电机组。2.2、主要工程量本工程主要有路基工程、路
8、面工程、路基支挡工程、边坡防护工程、环境绿化、管网工程等。见下表：横二路一段主要工程数量表序号工程项目单位工程数量序号防护形式桩径线路根数（根）桩长（m）宽长1抗滑桩1.82.7左侧1491809.5右侧26613.51.52.2右侧52883.42.03.0左侧12301.42挡土板（m）左侧m503.6右侧m248.33路基工程挖方挖土方m3.8挖石方m3.6填方m354853 清除表土m314657.5 换填m328500.0 4路面工程水泥混凝土面层厚240mmm34202.4 5.5%水泥稳定级配碎石基层厚250mmm34377 块片石(铺底)+级配碎石（找平）垫层厚500mmm23
9、300 横二路二段主要工程数量表序号工程项目单位工程数量1支挡工程桩板式挡墙抗滑桩根20挡土板m62.452路基工程挖方挖土方m3.8挖石方m3填方m350300.8清除表土m323746.6 清淤换填m371708 3路面工程水泥混凝土面层厚240m226805.5%水泥稳定级配碎石基层厚250m21222 块片石(铺底)+级配碎石（找平）垫层厚500m7979.44人行道（马道）及路缘花岗岩地面30030030（颜色和图案待定）m248601:3水泥砂浆找平层厚30m24860C15素混凝土垫层厚150m24860花岗石路缘石150*440*1000m2920 花岗石路缘石150*640*
10、1000m300 备注：本表工程量为送审图工程量。2.3、工期安排横二路一段和二段是整个横二路的重要组成部分，也是酒库施工极其重要的通道，其提前建成有利于加快中华片区的建设。根据工程“工期紧、任务重”的特点以及施工技术、安全环保的要求，除房屋拆迁和征地影响其余工作面全面开工。计划2013年6月30号以前完成全部土石方，7月30号前完成全部防护工程，10月30号以前路面、管网等工程。附施工进度横道图。3、 主要施工方案3.1、主要分部分项（专项）施工方案一览表序号方案名称备注1抗滑桩人工挖孔16米以上专项施工方案需专家评审2桩板墙施工方案3路堑高边坡专项施工方案需专家评审4深回填施工方案51号桥
11、改路专项施工方案需专家评审6路基工程施工方案7路面工程施工方案8横二路二段滑坡体治理桩板墙施工方案3.2、土石方调运根据设计和规范要求，同时遵循路基施工中 “以挖作填、减少弃方和借方”的施工原则，充分利用路堑挖方。施工前对当地地形、地质进行详细分析，选择恰当的调配方向和运输路线，使土石方运输无对流现象。横二路一段和二段挖方约130万方，填方约11万方。根据以挖作填的施工原则，将挖方就近倒运至填方地段，其余约120万方弃方运至弃土场（设置在采石场）集中堆放，平均运距6.5km。横二路通往弃土场由场地内新便道接入既有茅坛路施工便道到达弃土场，横二路与弃土场最大高差达230m，由于茅坛路施工便道坡度
