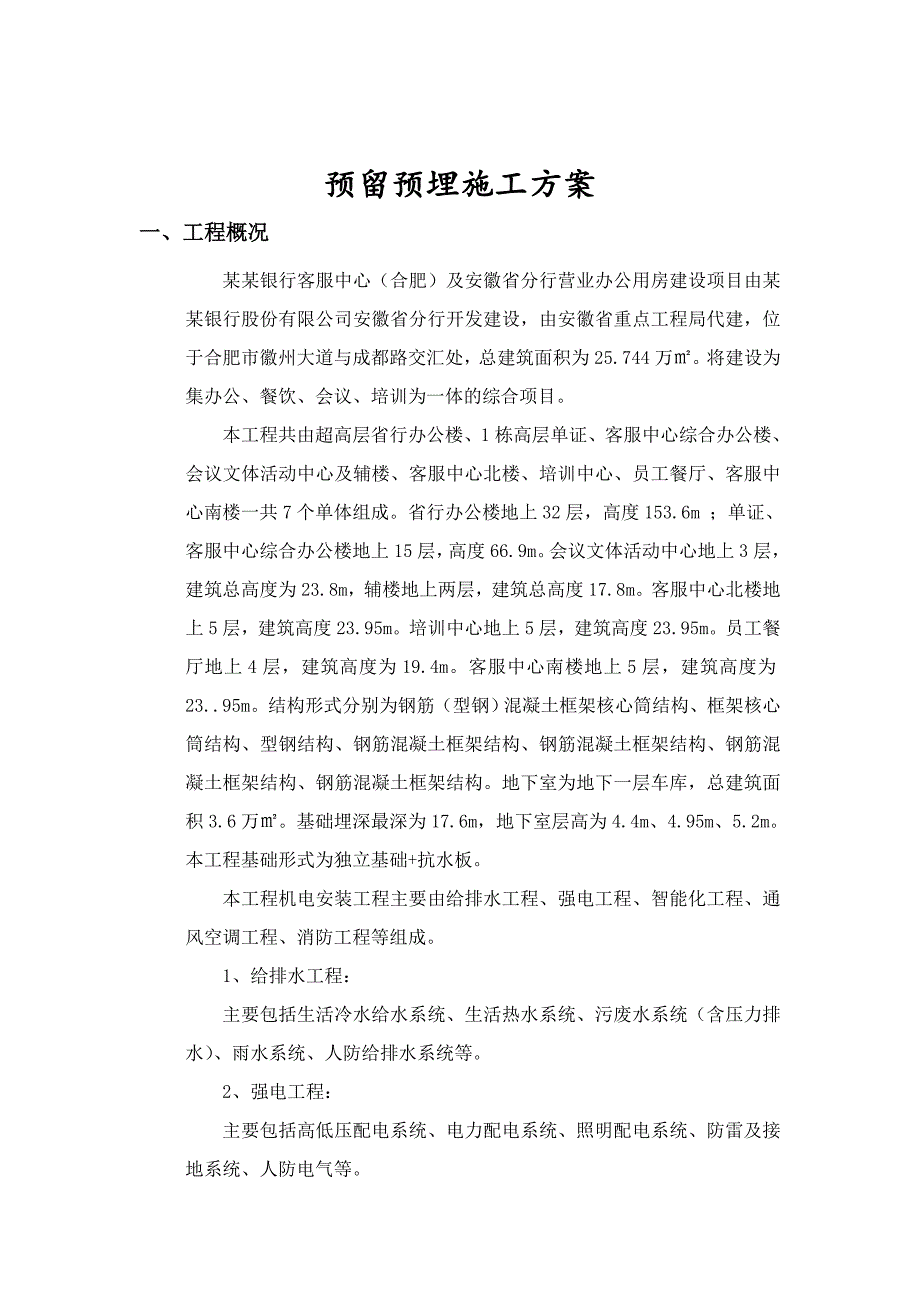

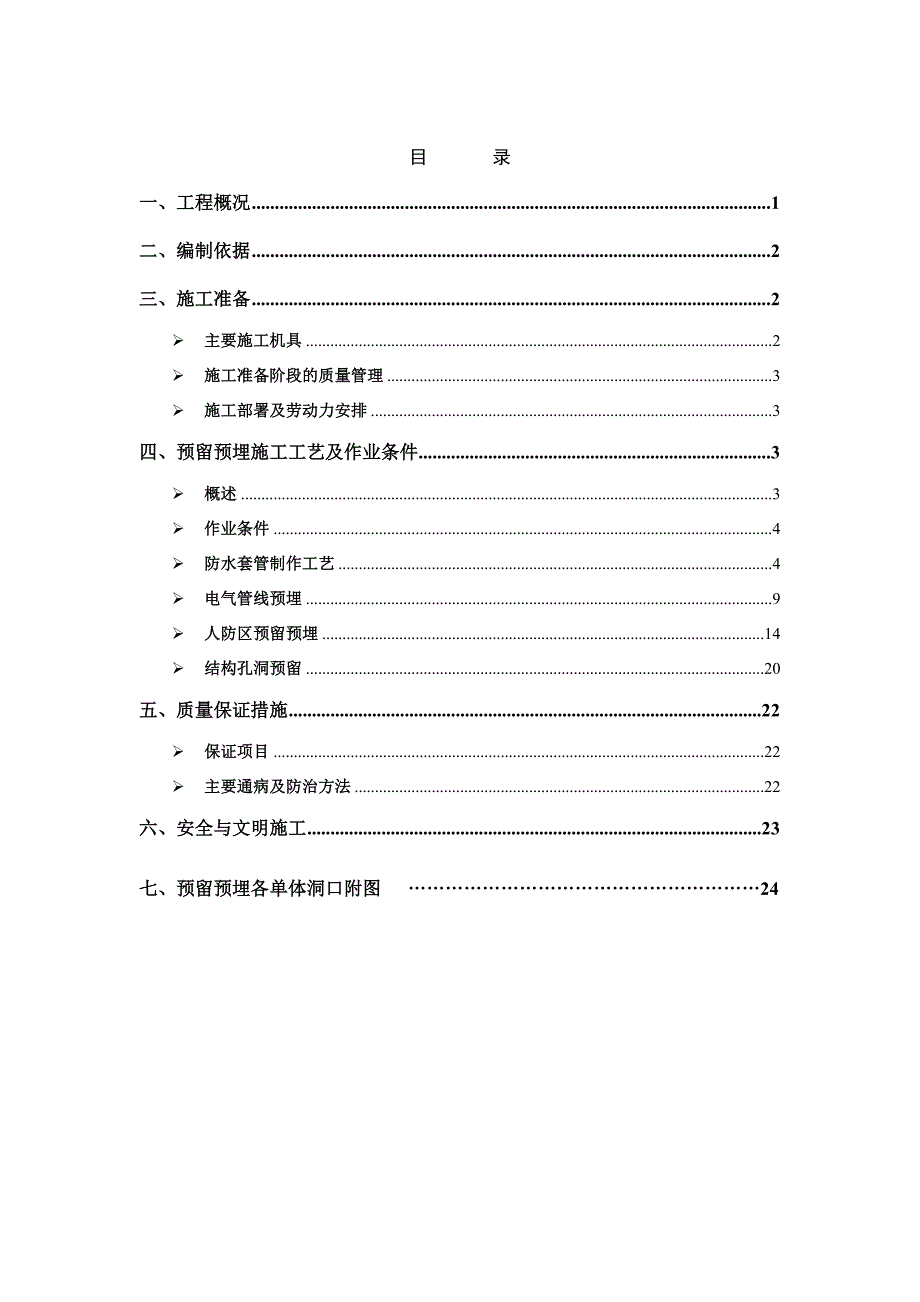

1、目 录一、工程概况1二、编制依据2三、施工准备2主要施工机具2施工准备阶段的质量管理3施工部署及劳动力安排3四、预留预埋施工工艺及作业条件3概述3作业条件4防水套管制作工艺4电气管线预埋9人防区预留预埋14结构孔洞预留20五、质量保证措施22保证项目22主要通病及防治方法22六、安全与文明施工23七、预留预埋各单体洞口附图 24预留预埋施工方案一、工程概况某某银行客服中心（合肥）及安徽省分行营业办公用房建设项目由某某银行股份有限公司安徽省分行开发建设，由安徽省重点工程局代建，位于合肥市徽州大道与成都路交汇处，总建筑面积为25.744万。将建设为集办公、餐饮、会议、培训为一体的综合项目。本工程共
2、由超高层省行办公楼、1栋高层单证、客服中心综合办公楼、会议文体活动中心及辅楼、客服中心北楼、培训中心、员工餐厅、客服中心南楼一共7个单体组成。省行办公楼地上32层，高度153.6m ；单证、客服中心综合办公楼地上15层，高度66.9m。会议文体活动中心地上3层，建筑总高度为23.8m，辅楼地上两层，建筑总高度17.8m。客服中心北楼地上5层，建筑高度23.95m。培训中心地上5层，建筑高度23.95m。员工餐厅地上4层，建筑高度为19.4m。客服中心南楼地上5层，建筑高度为23.95m。结构形式分别为钢筋（型钢）混凝土框架核心筒结构、框架核心筒结构、型钢结构、钢筋混凝土框架结构、钢筋混凝土框架
3、结构、钢筋混凝土框架结构、钢筋混凝土框架结构。地下室为地下一层车库，总建筑面积3.6万。基础埋深最深为17.6m，地下室层高为4.4m、4.95m、5.2m。本工程基础形式为独立基础+抗水板。本工程机电安装工程主要由给排水工程、强电工程、智能化工程、通风空调工程、消防工程等组成。1、给排水工程：主要包括生活冷水给水系统、生活热水系统、污废水系统（含压力排水）、雨水系统、人防给排水系统等。2、强电工程：主要包括高低压配电系统、电力配电系统、照明配电系统、防雷及接地系统、人防电气等。3、智能化工程：主要包括智能化集成系统、公共安全系统、建筑设备管理系统，综合布线系统、有线电视系统、信息引导与发布系

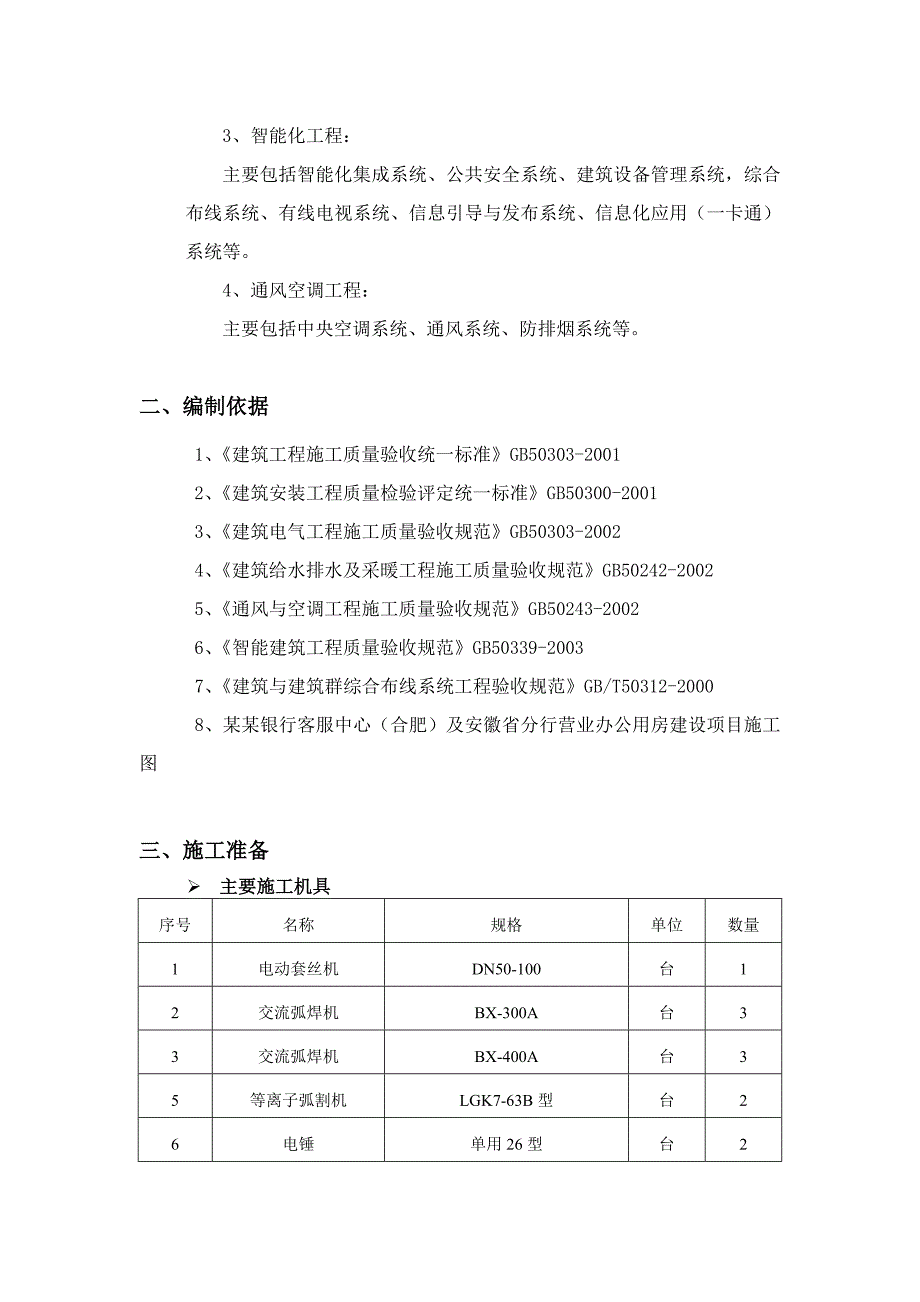

4、统、信息化应用（一卡通）系统等。4、通风空调工程：主要包括中央空调系统、通风系统、防排烟系统等。二、编制依据1、建筑工程施工质量验收统一标准GB50303-20012、建筑安装工程质量检验评定统一标准GB50300-20013、建筑电气工程施工质量验收规范GB50303-20024、建筑给水排水及采暖工程施工质量验收规范GB50242-20025、通风与空调工程施工质量验收规范GB50243-20026、智能建筑工程质量验收规范GB50339-2003 7、建筑与建筑群综合布线系统工程验收规范GB/T50312-20008、某某银行客服中心（合肥）及安徽省分行营业办公用房建设项目施工图三、施工
5、准备 主要施工机具序号名称规格单位数量1电动套丝机DN50-100台12交流弧焊机BX-300A台33交流弧焊机BX-400A台35等离子弧割机LGK7-63B型台26电锤单用26型台27冲击电钻两用18型台28台钻D20-380台29气割机C100-30型套210切割机D400-380V台211砂轮机D250-220V台112液压弯管机DN32-100套113红外线定位仪M台3套丝板、管钳、手锯、手锤、活动扳手、捻口凿、大锤。水平尺、线坠、墨斗、小线、钢卷尺、角尺等。 施工准备阶段的质量管理1、 认真做好技术交底工作，按施工任务交代清楚施工图纸技术资料。2、 进场的材料、设备的质量必须进行认
6、真、细致的检查、检测。所有材料和设备要有材质证明或出厂合格证。3、 施工机械设备、仪表、工具、夹具、量具，要按规定定期检验，使机具处于良好的技术状态。4、 工地建立质量自检小组，保证工程质量，发现问题及时解决，排除质量隐患，保证工程的顺利进行。 施工部署及劳动力安排根据各专业不同及工程量，划分为如下施工工种，随土建施工密切配合施工：1、 电气：各区班组负责各自区域电气动力、照明、弱电管线预留预埋及防雷接地焊接工作，含人防区防护及预留套管制作安装；2、 给排水、通风空调：各区班组负责各自区域预埋阶段给排水及暖通预留预埋，主要为外墙、水池等防水套管制作安装，人防区防护密闭套管制作安装，给排水、消防
7、及暖通预留孔洞。四、预留预埋施工工艺及作业条件 概述本工程地下室面积较大，安装工程需要配合土建施工进行预留预埋的工程内容较多。1、 给排水（1）外墙、水池刚性防水套管与柔性防水套管；（2）人防区穿防护墙密闭套管与防护密闭套管；（3）人防防爆地漏及其管道安装；（4）其它穿剪力墙、穿梁及楼板一般套管；2、 电气（1）强弱电电线导管、接线盒、开关盒预留预埋，电线导管主要为镀锌钢管，有少部分PVC管；（2）人防防护密闭套管及预留通信、采样检测管等；（3）防雷接地焊接施工及接地点、等电位点、测试点预留；3、 通风空调（1）预留穿剪力墙孔洞；（2）人防预留套管及口部穿防护墙风管制作安装； 作业条件1、作业
8、面：配合土建专业底板、外墙、结构柱、板、构件结构钢筋施工进度密切跟进施工。2、技术：施工图纸经业主及设计确认，各专业技术准备充分，管路走向、开关插座盒与接线盒定位，套管标高、坐标，预留孔洞位置，防雷接地系统走向、预留点位置等考虑周全。 防水套管制作工艺1、制作工艺流程拼装翼环制作施工准备管材下料焊接校正、除锈刷漆2、材质要求：防水套管采用焊接钢管或钢板卷管，管壁厚度应符合相关规范规定，表面不得有明显的疤痕、碰伤，局部凸出高度不应大于0.35mm。3、制作方法：（1）根据施工图纸核对结构墙、板厚度以确定套管长度，按照相关规范规定选定套管管径。（2）用钢尺量好长度，在管道上画出切割线，对于DN15
9、0以下管道可以采用切割机进行切割，DN200以上管道使用空气型等离子切割机、割管机或气割进行切割，镀锌钢管禁止使用热切割，套管切割后应剔除切口的卷边、瘤渣、毛刺，复核切口的平整度，若出现马蹄口、斜口等情况，需进行打磨处理。（3）选定合格厚度的钢板，先在钢板上用“冲子”冲出圆心点，然后用圆规按照套管外径作为翼环内圈的半径画出翼环的内圈线，再按规范要求翼环宽度画出翼环的外圈线。（4）使用等离子切割机或气割进行切割时应注意防火，加工场地须配备合格的灭火器材。（5）套管与翼环拼装前先在套管上画出翼环安装线，将打磨后的翼环套在管道刻度线位置，用电焊先固定一个点，用角尺调整翼环与管道的垂直度后按相隔120
10、角度共计固定3个点即可。刚性防水套管为中间一个翼环，柔性防水套管中间及迎水面设两个翼环，背水面设有法兰及法兰压盖，详图。（6）防水套管焊接宜由专业焊工集中施焊，以确保焊接质量及成品外观质量。（7）焊接完毕后再次校正翼环与管道的垂直度，经除锈后套管内部刷防锈漆两道。（8）防水套管分刚性防水套管与柔性防水套管两种，具体做法及尺寸详下图：刚性防水套管（A型）大样图1：钢制套管 2：翼环 3：挡圈刚性防水套管尺寸表（单位：mm） 管径DN外径D1套管外径D3翼环外径D4翼环宽度2533.576177503242.389190504048114225555060114225556576140251558
11、089140251551001141652866012513318030160150165219340602002192733946025027332544660300325377498603503774265677040042648062170柔性防水套管大样图1：法兰套管 2：密封圈 3：法兰压盖 4：螺栓 5：螺母柔性防水套管尺寸表（单位：mm） 管径DN外径D1套管外径D2翼环外径D5翼环宽度法兰压盖长度ln-M螺栓长度l1密封圈宽度l050609520052654-M127228657611422052654-M127228808912723553654-M1676281001081
12、4625554654-M16762812513318029055656-M16762815015920331555656-M16762820021926537555656-M16762825027332543555658-M16762830032537749560728-M20903235037742654560728-M209032400426480600607212-M209032450480530650607212-M209032500530585705607216-M209032600630690820657516-M24104404、 安装工艺流程：安装找平找正测量定位套管清理封口固
