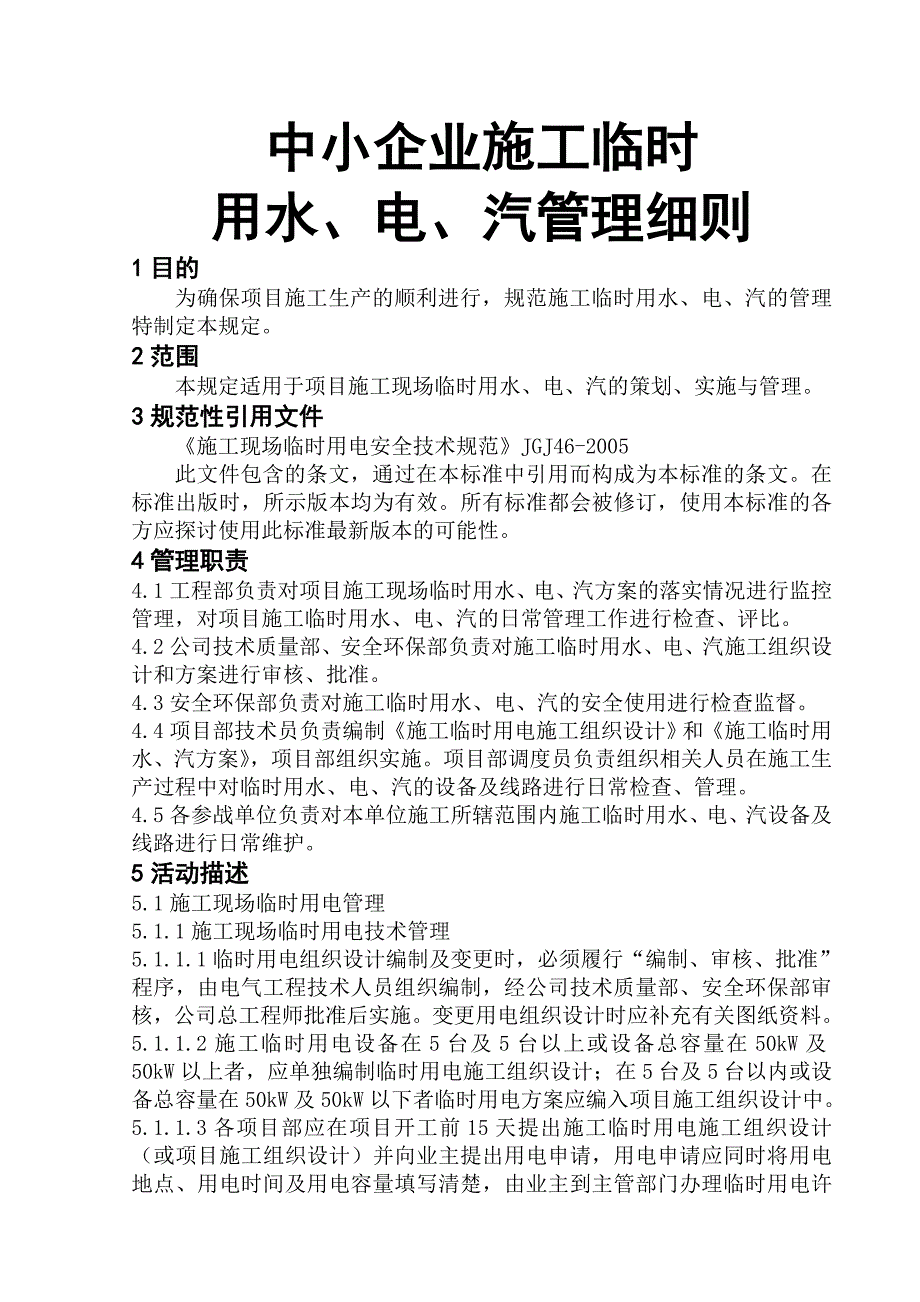

1、中小企业施工临时用水、电、汽管理细则1目的为确保项目施工生产的顺利进行，规范施工临时用水、电、汽的管理特制定本规定。2范围本规定适用于项目施工现场临时用水、电、汽的策划、实施与管理。3规范性引用文件施工现场临时用电安全技术规范JGJ46-2005此文件包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用此标准最新版本的可能性。4管理职责4.1工程部负责对项目施工现场临时用水、电、汽方案的落实情况进行监控管理，对项目施工临时用水、电、汽的日常管理工作进行检查、评比。4.2公司技术质量部、安全环保部负责对施工临时用水、电
2、、汽施工组织设计和方案进行审核、批准。4.3安全环保部负责对施工临时用水、电、汽的安全使用进行检查监督。4.4项目部技术员负责编制施工临时用电施工组织设计和施工临时用水、汽方案，项目部组织实施。项目部调度员负责组织相关人员在施工生产过程中对临时用水、电、汽的设备及线路进行日常检查、管理。4.5各参战单位负责对本单位施工所辖范围内施工临时用水、电、汽设备及线路进行日常维护。5活动描述 5.1施工现场临时用电管理5.1.1施工现场临时用电技术管理5.1.1.1临时用电组织设计编制及变更时，必须履行“编制、审核、批准”程序，由电气工程技术人员组织编制，经公司技术质量部、安全环保部审核，公司总工程师批

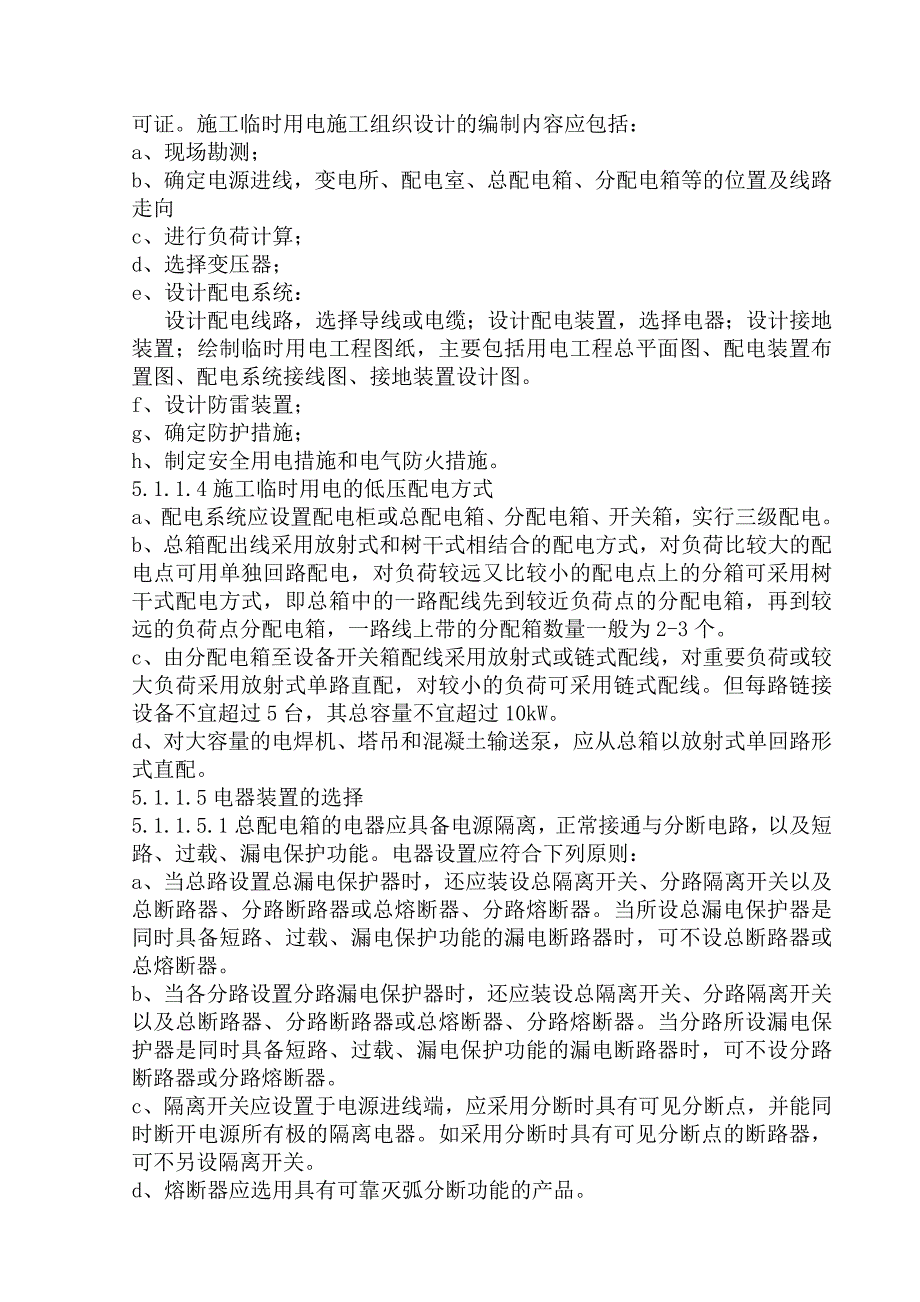

3、准后实施。变更用电组织设计时应补充有关图纸资料。5.1.1.2施工临时用电设备在5台及5台以上或设备总容量在50kW及50kW以上者，应单独编制临时用电施工组织设计；在5台及5台以内或设备总容量在50kW及50kW以下者临时用电方案应编入项目施工组织设计中。5.1.1.3各项目部应在项目开工前15天提出施工临时用电施工组织设计（或项目施工组织设计）并向业主提出用电申请，用电申请应同时将用电地点、用电时间及用电容量填写清楚，由业主到主管部门办理临时用电许可证。施工临时用电施工组织设计的编制内容应包括：a、现场勘测；b、确定电源进线，变电所、配电室、总配电箱、分配电箱等的位置及线路走向c、进行负荷
4、计算；d、选择变压器；e、设计配电系统：设计配电线路，选择导线或电缆；设计配电装置，选择电器；设计接地装置；绘制临时用电工程图纸，主要包括用电工程总平面图、配电装置布置图、配电系统接线图、接地装置设计图。f、设计防雷装置；g、确定防护措施；h、制定安全用电措施和电气防火措施。5.1.1.4施工临时用电的低压配电方式a、配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。b、总箱配出线采用放射式和树干式相结合的配电方式，对负荷比较大的配电点可用单独回路配电，对负荷较远又比较小的配电点上的分箱可采用树干式配电方式，即总箱中的一路配线先到较近负荷点的分配电箱，再到较远的负荷点分配电箱，一
5、路线上带的分配箱数量一般为2-3个。c、由分配电箱至设备开关箱配线采用放射式或链式配线，对重要负荷或较大负荷采用放射式单路直配，对较小的负荷可采用链式配线。但每路链接设备不宜超过5台，其总容量不宜超过10kW。d、对大容量的电焊机、塔吊和混凝土输送泵，应从总箱以放射式单回路形式直配。5.1.1.5电器装置的选择5.1.1.5.1总配电箱的电器应具备电源隔离，正常接通与分断电路，以及短路、过载、漏电保护功能。电器设置应符合下列原则：a、当总路设置总漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。当所设总漏电保护器是同时具备短路、过载、漏电保护功能的漏

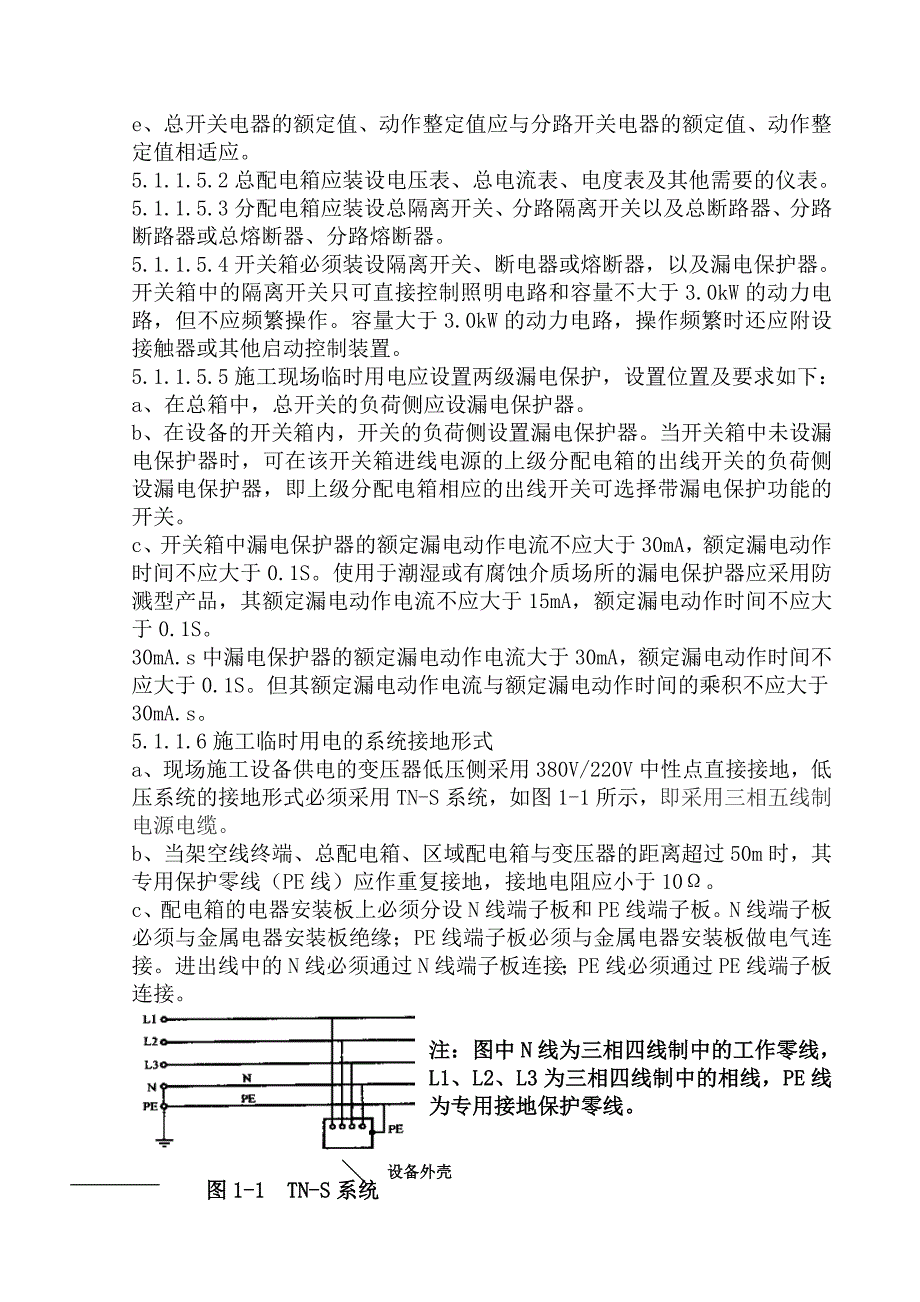

6、电断路器时，可不设总断路器或总熔断器。b、当各分路设置分路漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。当分路所设漏电保护器是同时具备短路、过载、漏电保护功能的漏电断路器时，可不设分路断路器或分路熔断器。c、隔离开关应设置于电源进线端，应采用分断时具有可见分断点，并能同时断开电源所有极的隔离电器。如采用分断时具有可见分断点的断路器，可不另设隔离开关。d、熔断器应选用具有可靠灭弧分断功能的产品。e、总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值相适应。5.1.1.5.2总配电箱应装设电压表、总电流表、电度表及其他需要的仪表。5.
7、1.1.5.3分配电箱应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。5.1.1.5.4开关箱必须装设隔离开关、断电器或熔断器，以及漏电保护器。开关箱中的隔离开关只可直接控制照明电路和容量不大于3.0kW的动力电路，但不应频繁操作。容量大于3.0kW的动力电路，操作频繁时还应附设接触器或其他启动控制装置。5.1.1.5.5施工现场临时用电应设置两级漏电保护，设置位置及要求如下：a、在总箱中，总开关的负荷侧应设漏电保护器。b、在设备的开关箱内，开关的负荷侧设置漏电保护器。当开关箱中未设漏电保护器时，可在该开关箱进线电源的上级分配电箱的出线开关的负荷侧设漏电保护器，即
8、上级分配电箱相应的出线开关可选择带漏电保护功能的开关。c、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1S。使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1S。30mA.s中漏电保护器的额定漏电动作电流大于30mA，额定漏电动作时间不应大于0.1S。但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA.s。5.1.1.6施工临时用电的系统接地形式a、现场施工设备供电的变压器低压侧采用380V/220V中性点直接接地，低压系统的接地形式必须采用TN-S系统，如图1-1所示，即采
9、用三相五线制电源电缆。b、当架空线终端、总配电箱、区域配电箱与变压器的距离超过50m时，其专用保护零线（PE线）应作重复接地，接地电阻应小于10。c、配电箱的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。 注：图中N线为三相四线制中的工作零线，L1、L2、L3为三相四线制中的相线，PE线为专用接地保护零线。设备外壳图1-1 TN-S系统5.1.1.7施工临时用电及施工防雷保护要求a、10kV高压架空线引入处和变压器高压侧应装设高压避雷器，总配电箱
10、（盘）进线处和变压器低压母线上应装设低压避雷器。b、施工现场和临时生活区，高度在20m以上的井字架、脚手架，正在施工的建筑物以及塔式起重机、机具、烟囱、水塔、建筑用大钢模板等，都要作防雷接地保护。5.1.1.8必须实行一机一闸保护制，严禁一个开关控制两台以上的设备。5.1.1.9施工照明电源电压要求一般场所宜选用额定电压为220V的照明器，在以下特殊场所应使用安全电压：a、.隧道、人防工程、有高湿、导电灰尘或灯具离地面高度低于2.4米等场所的照明，其电源电压应不大于36 v。b、在潮湿和易触及带电体场所的照明，其电源电压不得大于24v。c、在特别潮湿的场所、导电良好的地面、锅炉或金属容器内工作
11、的照明，其电源电压不得大于12v。5.1.2施工临时用电使用管理5.1.2.1临时用电工程安装竣工、交付使用前，必须经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用。5.1.2.2项目部应指定施工临时用电专职电工，负责施工临时用电线路、设备及操作开关安装竣工的交付验收和施工临时用电运行期间的检查工作，并作好临电检查记录，建立临电档案，及时记录有关资料。5.1.2.3线路开关及设备每月检查一次，包括线路的绝缘测试、接地电阻测试、设备绝缘测试及线路设备完好情况的检查等，并将检查记录编入施工临时用电档案。5.1.2.4配电系统必须采用TN-S，所有用电设备的外壳必须与专用的PE线相连通；
12、总接地电阻须小于10。5.1.2.5项目部及各参战单位的施工临时用电应当装表计量。所有计量设施经计量部门检验合格后方可投入使用，达到合理用电。5.1.2.6各参战单位因施工需要到其它标段施工现场接临时电源时,应通过项目部与业主沟通，在总变容量许可的情况下，经该线路使用方各相关单位同意，由业主指定接引地点方可接引，不得私自接引。5.1.2.7各施工现场临时供电线路应按电气有关规定架设，严禁乱拉乱接。5.1.2.8施工现场的临时配电箱及电气开关应做到完好无损，配电箱门应加锁保护。5.1.2.9电缆架空时应沿墙设置，或焊接支架固定，严禁缠绕在脚手架钢结构上，严禁用金属裸线绑扎。5.1.2.10电缆，
13、电气设备绝缘破损或带电部分外露，严禁使用。5.1.2.11潜水泵本体出线至接头处的电缆应以10米为宜，且不得在水中有接头。5.2施工临时用水管理5.2.1项目部应在项目开工前15天编制施工临时用水方案，施工临时用水方案可编入项目施工组织总设计中。项目部应向业主提出施工临时用水申请计划指标，及时办理用水手续，在提施工临时用水申请时，应将用水时间、地点、用水需求量及有关施工临时用水平面布置图及相关资料填写清楚。5.2.2应根据项目所在地供水条件、周围水文地质情况选用水源，当使用地下水、江河水作施工生产、生活临时用水时，应作水质检验，符合相应标准要求时方可使用。5.2.3施工现场临时用水主管线宜埋入
14、地下600mm，宜作环形布置，也可作树枝式布置。5.2.4项目部必须设置专人对施工临时用水进行日常使用管理，定期对项目施工临时用水的线路、设备进行检查，并作好检查记录，将存在的问题及时反馈给相应参战单位，限期整改、检修。5.2.5各参战单位对本单位所辖施工区域的用水设施负责日常使用维护、检修。5.2.6项目部及参战单位应对施工用水装表计量，严格杜绝长流水及跑、冒、滴、漏现象。5.2.7各参战单位如私自开启水表铅封或水表旁接通阀门不经表内用水者，项目部应对其罚款处理。5.3施工临时用汽管理5.3.1由项目部统一对业主提出用汽申请，必要时要装表计量，指定专人维护，做好运行记录，严格控制使用温度。5
15、.3.2各用汽单位应对所管辖的供热管线及设施加强维护管理，做到定期进行检修、保温。并应接受有关部门监督、检查。5.3.3未经项目部和业主审批同意，任何单位或个人不得私自碰头接线，随意增大管径或损坏阀门与流量计的铅封。5.3.4各用汽单位应严格按申请供热面积使用，不能随意增加供热面积。坚持加强日常用汽管理，达到合理使用能源的效果。5.4考核办法：5.4.1 实行平日检查和联合检查相结合的考核办法。按工程系统方针目标管理考核方案计分扣罚0.5到1分。5.4.2 项目部对管辖区联合检查和讲评每月一次，对照评分表对现场临时水电汽进行检查，对检查出来的问题及时反馈给作业公司，由项目部组织复查、验收。5.4.3在每季度未对月考核情况进行汇总，项目部每季度考核汇总：三个月平均分合计应在80分以上，在每季度未25日前，将考核汇总表传真到工程部。5.4.4工程部对施工临时用水、电、汽管理检查实行季考核，与公司综合考核挂钩，施工临时用水、电、汽管理检查未达标的单位不得评为先进单位。6. 附录a、项目部施工临时用水、电、汽管理检查评分表b、项目部施工临时用水、电、汽季考核汇总表c、施工临时用水、电、汽管理整改通知书d、施工临时用水、电、汽管理流程图项目部施工临时用水、电、汽管理检查评分表
