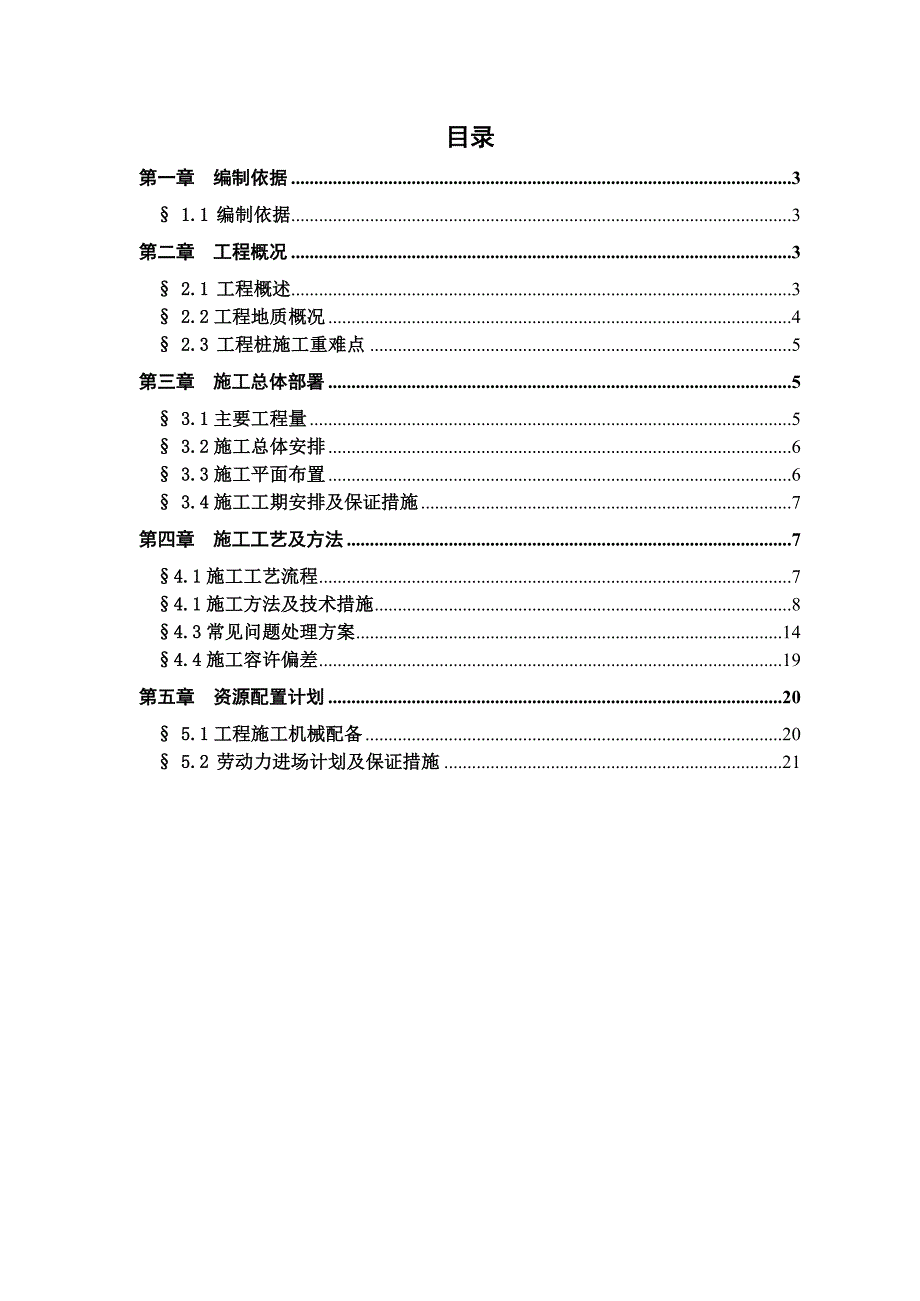

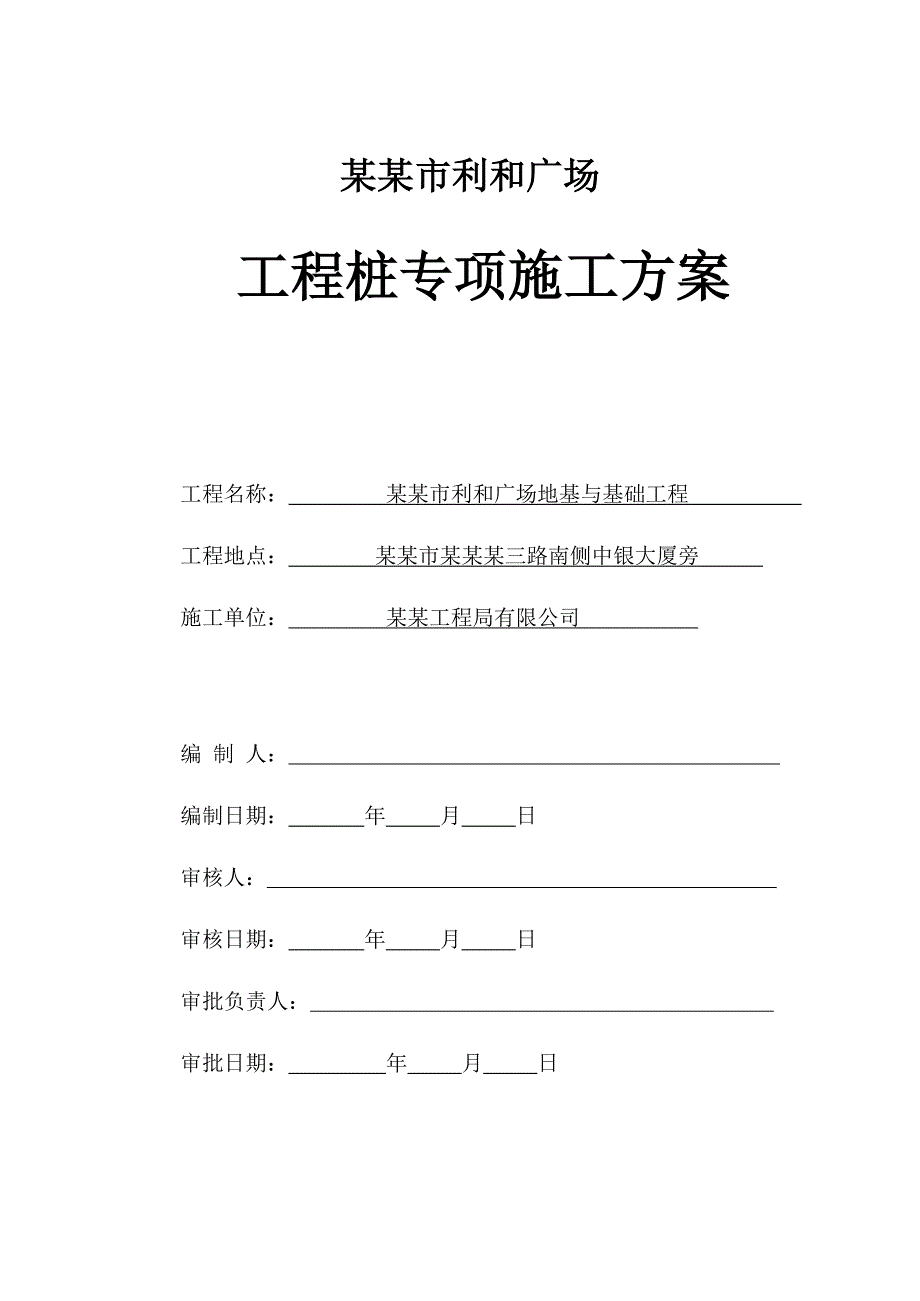

1、 某某市利和广场 工程桩专项施工方案 工程名称： 某某市利和广场地基与基础工程 工程地点： 某某市某某某三路南侧中银大厦旁 施工单位： 某某工程局有限公司 编 制 人： 编制日期： 年 月 日审核人： 审核日期： 年 月 日审批负责人： 审批日期： 年 月 日 目录第一章 编制依据3 1.1 编制依据3第二章 工程概况3 2.1 工程概述3 2.2工程地质概况4 2.3 工程桩施工重难点5第三章 施工总体部署5 3.1主要工程量5 3.2施工总体安排6 3.3施工平面布置6 3.4施工工期安排及保证措施7第四章 施工工艺及方法74.1施工工艺流程74.1施工方法及技术措施84.3常见问题处理方

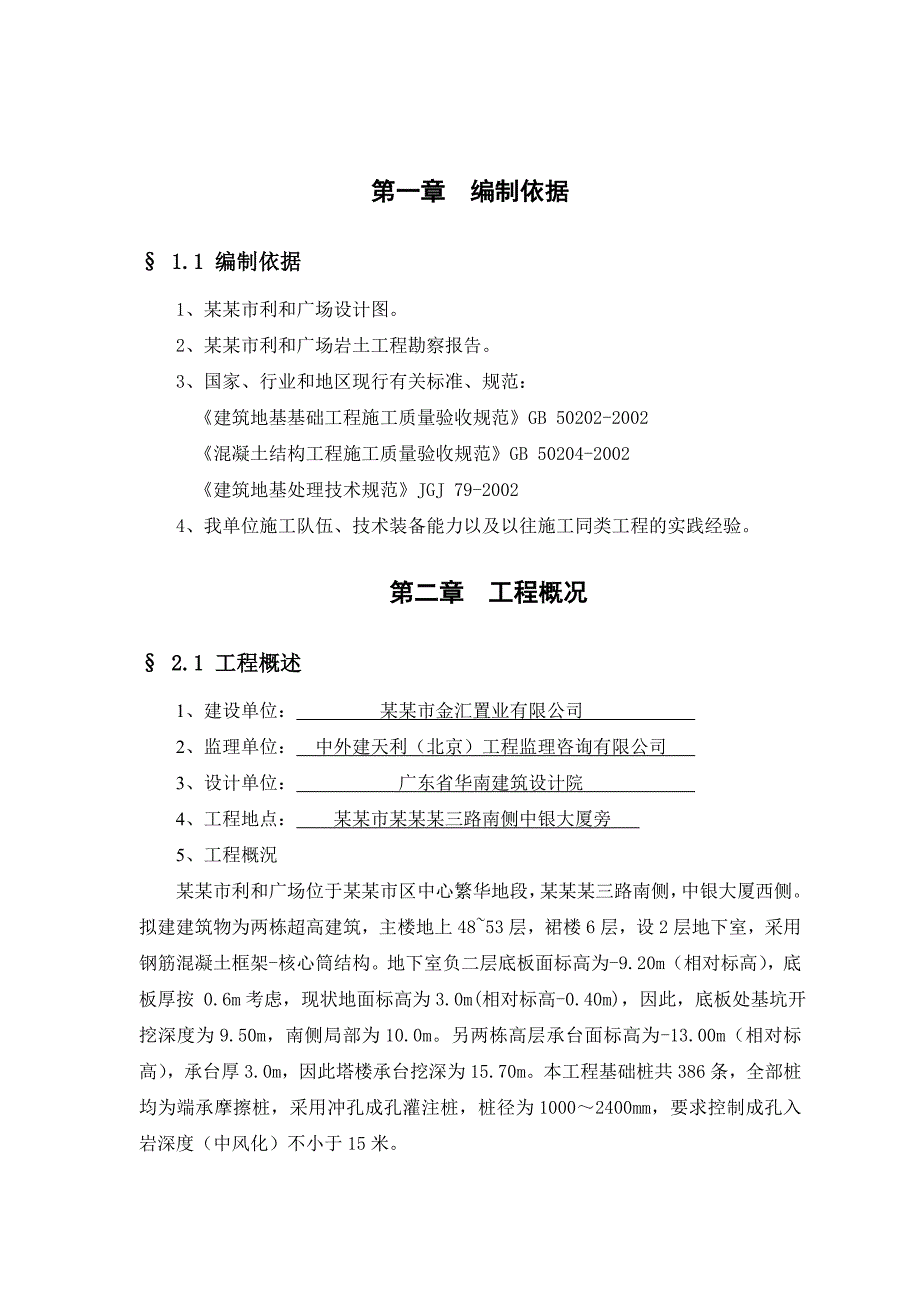

2、案144.4施工容许偏差19第五章 资源配置计划20 5.1工程施工机械配备20 5.2 劳动力进场计划及保证措施21第一章 编制依据 1.1 编制依据 1、某某市利和广场设计图。 2、某某市利和广场岩土工程勘察报告。3、国家、行业和地区现行有关标准、规范： 建筑地基基础工程施工质量验收规范GB 50202-2002混凝土结构工程施工质量验收规范GB 50204-2002建筑地基处理技术规范JGJ 79-20024、我单位施工队伍、技术装备能力以及以往施工同类工程的实践经验。 第二章 工程概况 2.1 工程概述1、 建设单位： 某某市金汇置业有限公司 2、 监理单位： 中外建天利（北京）工程监
3、理咨询有限公司 3、 设计单位： 广东省华南建筑设计院 4、 工程地点： 某某市某某某三路南侧中银大厦旁 5、 工程概況某某市利和广场位于某某市区中心繁华地段，某某某三路南侧，中银大厦西侧。拟建建筑物为两栋超高建筑，主楼地上4853层，裙楼6层，设2层地下室，采用钢筋混凝土框架-核心筒结构。地下室负二层底板面标高为-9.20m（相对标高），底板厚按 0.6m考虑，现状地面标高为3.0m(相对标高-0.40m)，因此，底板处基坑开挖深度为9.50m，南侧局部为10.0m。另两栋高层承台面标高为-13.00m（相对标高），承台厚3.0m，因此塔楼承台挖深为15.70m。本工程基础桩共386条，全部
4、桩均为端承摩擦桩，采用冲孔成孔灌注桩，桩径为10002400mm，要求控制成孔入岩深度（中风化）不小于15米。 2.2工程地质概况场地所处地貌单元属珠江三角洲平面，地形平坦，地面高程一般为3.00m左右。根据钻孔揭露，场地岩土层按其地质年代和成因类型的不同自上而下划分可分为人工填土层、海陆混合堆积土层、残积土层及燕山二期侵入岩四个部分。各岩土层分面及特征分述如下：1.人工填土层:主要为素填土，灰黄色，湿饱和，松散，局部稍经压实，由粉质粘土、中粗砂等组成，含少量碎石、碎砖块、混凝土块等。局部夹杂填土，含大量建筑垃圾。场地内广泛分布，平均层厚1.74m。2.海陆混合堆积土层：根据沉积旋律、土性及状
5、态特征的差异，可分为5个亚层：淤泥层，主要为淤泥，呈深灰灰黑色，饱和 ，流塑状，含少量腐植质，偶见贝壳碎片，有腥臭味。本层分布广泛，平均层厚4.71m，平均击数1.3击。粉质粘土层，主要为粉质粘土，局部为粘土和粉土，灰黄色为主，局部灰白色或土黄色，湿，多呈可塑状，局部硬塑，局部含少量石英质中粗砂颗粒。多数钻孔分布，平均层厚2.18m，平均击数9.3击。砾砂层，呈浅灰色，灰白色，饱和，多呈稍密状，局部中密，多为石英组成，局部夹粉质粘土薄层。大多数钻孔分布，平均厚2.87m，平均击数9.4击。淤泥质土层，主要为淤泥质土，少量淤泥，呈深灰色，饱和，流塑，局部软塑，含少量贝壳及腐植质，平均层厚2.89
6、m，平均击数1.7击。粉质粘土层，以粉质粘土为主，少量粉土，灰白色、灰色为主，局部褐黄色，稍湿湿，多呈可塑状，局部硬塑，少数钻孔分布，平均层厚2.06m，平均击数7.8击。3.残积土层：多为砂质粘性土，按其塑性可分为两个亚层，分述如下： 可塑状砂质粘性土，浅灰色、灰黄色、棕黄色等，湿，可塑为主，由花岗岩风化残积而成，含少量石英颗粒，遇水易软化，平均层厚5.62m，平均击数10击。 硬塑状砂质粘性土，浅灰色，灰白色、棕黄色等，稍湿，硬塑为主，由花岗岩风化残积而成，含大量石英颗粒，遇水易软化、崩解，局部含小砾石。平均层厚4.60m，平均击数14.8击。 4.基岩，按岩石风化程度可划分为全风化岩层、
7、强风化岩层、中风化岩层共3个风化岩层，各层分布及特征描述如下：全风化岩层，浅灰色、褐黄色、灰白色等，岩芯呈土柱状，结构基本破坏，呈坚硬土状，浸水易软化，场地内少量分布，平均层厚3.49m，平均击数24.7击。强风化岩层，灰白色、褐黄色、肉红色等，岩芯多呈土夹岩状及半岩半土状，用手可捏散，场地内广泛分布，平均层厚2.98m，平均击数55.8击。 中风化岩层，灰斑色、褐黄斑色，岩芯呈碎石状，少量短柱状，块状构造，节理发育，各钻孔均有分布，平均层厚16.7m。 2.3 工程桩施工重难点1、本工程工程桩施工受支撑梁影响，位于支撑梁区域的工程桩施工必须在支撑梁施工前进行，受总工期影响，必须与支撑梁立柱和
8、支护钻孔桩同时开工，施工工期紧，场地机械泥浆池布置难，穿插施工多，施工难度大。2、由于部分工程桩需要从地面开始施工，而工程桩施工深度按照入岩深度控制，部分区域工程桩成孔深度近50米，而中部经过砂层和淤泥层，成孔施工难度大，泥浆浓度的控制要求高。3、部分工程桩桩长近40米，钢筋笼较长，需要分段吊装，吊装难度大。4、本工程属于超限高层建筑，基础设计等级为甲级，工程桩全部为端承摩擦桩，对沉渣厚度要求严格，清孔工作施工工程桩的重点。 5、由于本工程部分桩是自地面开始施工，成桩的空桩达11米左右，所以控制钢筋笼的上浮是工程难点。6、空桩较长时，控制水下混凝土的的桩顶标高也是本工程工程桩的难点之一。第三章
9、 施工总体部署 3.1主要工程量本工程工程桩共386条，其中塔楼桩124条，桩径18002400mm，群楼桩262条，桩径10001600mm,见桩基础平面布置及编号图。区域桩径（mm)桩型号条数区域桩径（mm)桩型号条数裙楼部分1000ZH2、ZH2b177塔楼部分1800ZH731200ZH3442000ZH81051400ZH4352200ZH9121500ZH542400ZH1041600ZH62合计262合计124 3.2施工总体安排由于本工程基坑支护方案采用钻孔桩直立支护基坑的四角布置钢筋混凝土角撑，支撑梁距离开挖后的基坑仅7.0m（除核心筒区域外），因此位于支撑梁范围内的桩基础必
10、须在支撑梁施工前完成，另外本工程预留一条基坑上下坡道，位于基坑北面中部地段（见桩基础平面及编号图），此处的工程桩也必须在土方开挖前施工完毕，因此本工程工程桩分2段进行，分别为：1、在支撑梁施工前支护桩施工的同时，施工位于四角支撑梁范围和放坡区域的工程桩（约185条）；2、开挖土方至-9.9m标高，施工剩余工程桩（共201条）； 3.3施工平面布置1、本工程支护桩和工程桩同时施工，日成桩数量大，且场地面积大，钢筋笼需求量大且运输距离远，我司在施工现场设置钢筋加工、原材料堆放和成品堆放场地各两个，并在钢筋原材料处搭设遮雨棚；（详见工程桩施工平面布置图）2、本工程工程桩施工开挖4个大泥浆池，长宽高分
11、别为5m3m2m,分布于基坑四角，并从北面两大门至各支撑梁区域设置8m宽的现场临时施工道路，采用砖渣和石粉硬化或铺填原破碎的混凝土块，保证砼车、泥浆车的正常行走；3、施工用电采用甲方提供的电源，变压器位于基坑西南角，提供的最大用电功率为2165KW,总配电箱设置在基坑西南角，整个施工场地沿围墙布置架空电缆，采用三相五线制供电，每隔50m设一个二级配电箱，各施工机械拉三级配电箱至施工现场，为保证施工，供电路线环绕整个施工现场。采用TNS 三相五线制，三级配电，两级保护，并做到“一机、一闸、一漏、一箱”。4、施工用水从业主在施工现场提供的供水管接驳点接水管到场地，再分别接到生产、生活用水点。每隔3
12、0m设一个供水点。便于施工，本工程采用在场内组成环形供水，从甲方提供的供水点接管，供水主干管拟选用DN80PVC管，沿基坑围墙边埋地铺设，其余支线管选用DN50 PVC管。施工用水用胶皮管接到使用地点。供水管与道路相交处作埋地处理，埋深大于35cm。本工程为市政供水，可满足施工需要。 3.4施工工期安排及保证措施本工程工程桩的施工工期依照已经上报的总进度计划进行，其中第1段工程桩的施工工期为113天，第2段工程桩的施工工期为93天。为保证本工程按照原进度计划顺利进行，我司采取以下措施：1、将整个项目的工作分解到每一天，通过每天例会制度，将每天的工作量实行到组及项目部的每个管理人员，对每天存在的
13、问题，及时解决，同时及时调整人力、物力、机械、材料等。对前天由于各种内、外界因素引起的延误工期抢回来。2、投入足够的人力及设备，同时要考虑到设备故障、外界干扰等因素，适当多准备一些预备设备。3、调整好施工计划，请业主协助办理夜间施工手续，协调政府关系，取消砼进城时间限制，争取能够24小时开工，砼全天供应。第四章 施工工艺及方法4.1施工工艺流程冲孔灌注桩施工工艺流程图如下图4.1施工方法及技术措施1、冲孔前的准备、场地整理 施工前，施工场地按不同情况进行处理。对于处在水中的钻孔桩基础都必须搭设施工平台，桩基处在旱地时，清除杂物后夯压密实即可。 、测量定位A.先对业主提供的坐标控制点相互进行复核
14、，然后根据业主提供的坐标控制点布设场地整体的平面控制网，控制点要布设在不易被破坏的位置，一般布置在基坑坡顶临时道路上，最好互相能通视，数量不能少于3个以便互相校核，控制点标记应牢固，（做法详见下图）。再根据总平面图上的控制坐标和轴线的关系，根据各施工图，利用坐标计算公式tg-1 =y/x D=x2+y2算出各点的坐标。再以控制网为依据进行各局部的定位、放线测量。B.根据业主提供的水准点标志或勘测设计图纸上指定的水准点相对标高参照点，用水准仪准确地引测到施工场地附近，便于监控的相应位置上。用于监控的水准点，应埋设牢固稳定，不下沉，不变形。高程的引测应进行往返一个测回，其闭合误差值不得大于二等的值（n为引测站数）
