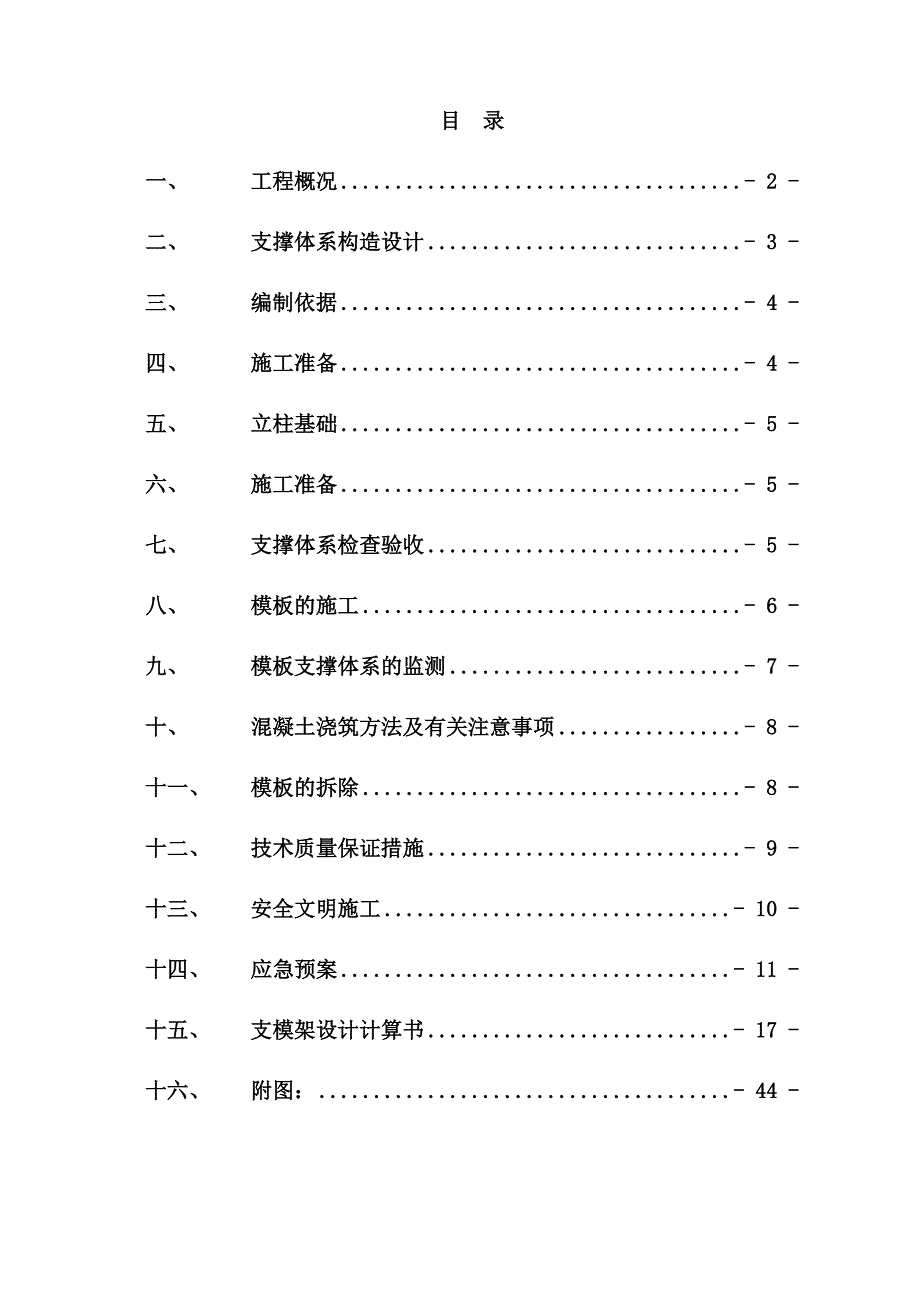

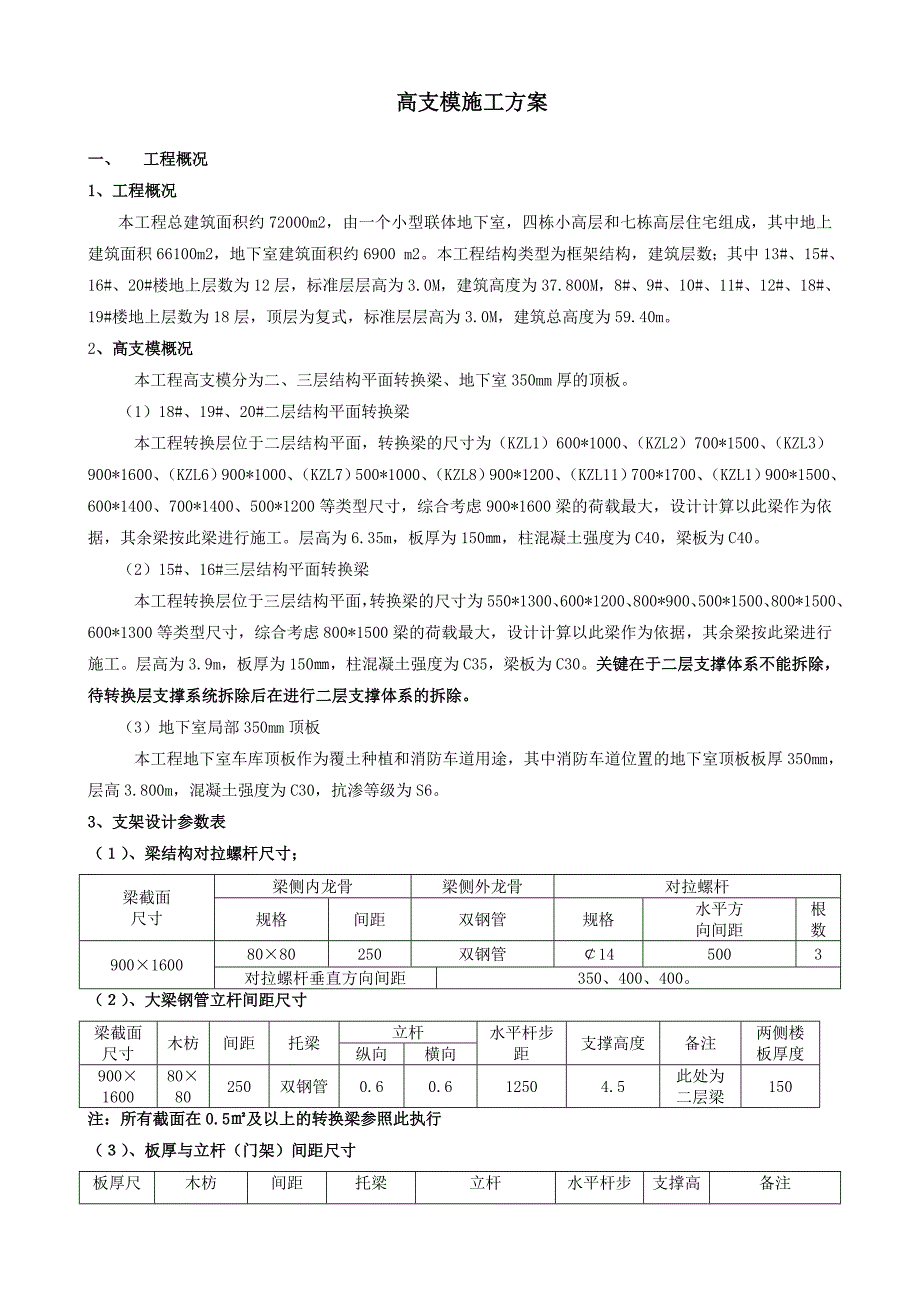

1、目 录一、工程概况- 2 -二、支撑体系构造设计- 3 -三、编制依据- 4 -四、施工准备- 4 -五、立柱基础- 5 -六、施工准备- 5 -七、支撑体系检查验收- 5 -八、模板的施工- 6 -九、模板支撑体系的监测- 7 -十、混凝土浇筑方法及有关注意事项- 8 -十一、模板的拆除- 8 -十二、技术质量保证措施- 9 -十三、安全文明施工- 10 -十四、应急预案- 11 -十五、支模架设计计算书- 17 -十六、附图：- 44 -高支模施工方案一、 工程概况1、工程概况本工程总建筑面积约72000m2，由一个小型联体地下室，四栋小高层和七栋高层住宅组成，其中地上建筑面积66100m
2、2，地下室建筑面积约6900 m2。本工程结构类型为框架结构，建筑层数；其中13#、15#、16#、20#楼地上层数为12层，标准层层高为3.0M，建筑高度为37.800M，8#、9#、10#、11#、12#、18#、19#楼地上层数为18层，顶层为复式，标准层层高为3.0M，建筑总高度为59.40m。2、高支模概况 本工程高支模分为二、三层结构平面转换梁、地下室350mm厚的顶板。（1）18#、19#、20#二层结构平面转换梁 本工程转换层位于二层结构平面，转换梁的尺寸为（KZL1）600*1000、（KZL2）700*1500、（KZL3）900*1600、（KZL6）900*1000、（
3、KZL7）500*1000、（KZL8）900*1200、（KZL11）700*1700、（KZL1）900*1500、600*1400、700*1400、500*1200等类型尺寸，综合考虑900*1600梁的荷载最大，设计计算以此梁作为依据，其余梁按此梁进行施工。层高为6.35m，板厚为150，柱混凝土强度为C40，梁板为C40。（2）15#、16#三层结构平面转换梁 本工程转换层位于三层结构平面，转换梁的尺寸为550*1300、600*1200、800*900、500*1500、800*1500、600*1300等类型尺寸，综合考虑800*1500梁的荷载最大，设计计算以此梁作为依据，其
4、余梁按此梁进行施工。层高为3.9m，板厚为150，柱混凝土强度为C35，梁板为C30。关键在于二层支撑体系不能拆除，待转换层支撑系统拆除后在进行二层支撑体系的拆除。（3）地下室局部350mm顶板 本工程地下室车库顶板作为覆土种植和消防车道用途，其中消防车道位置的地下室顶板板厚350mm，层高3.800m，混凝土强度为C30，抗渗等级为S6。3、支架设计参数表（）、梁结构对拉螺杆尺寸；梁截面尺寸梁侧内龙骨梁侧外龙骨对拉螺杆规格间距双钢管规格水平方向间距根数90016008080250双钢管145003对拉螺杆垂直方向间距350、400、400。（）、大梁钢管立杆间距尺寸梁截面尺寸木枋间距托梁立杆

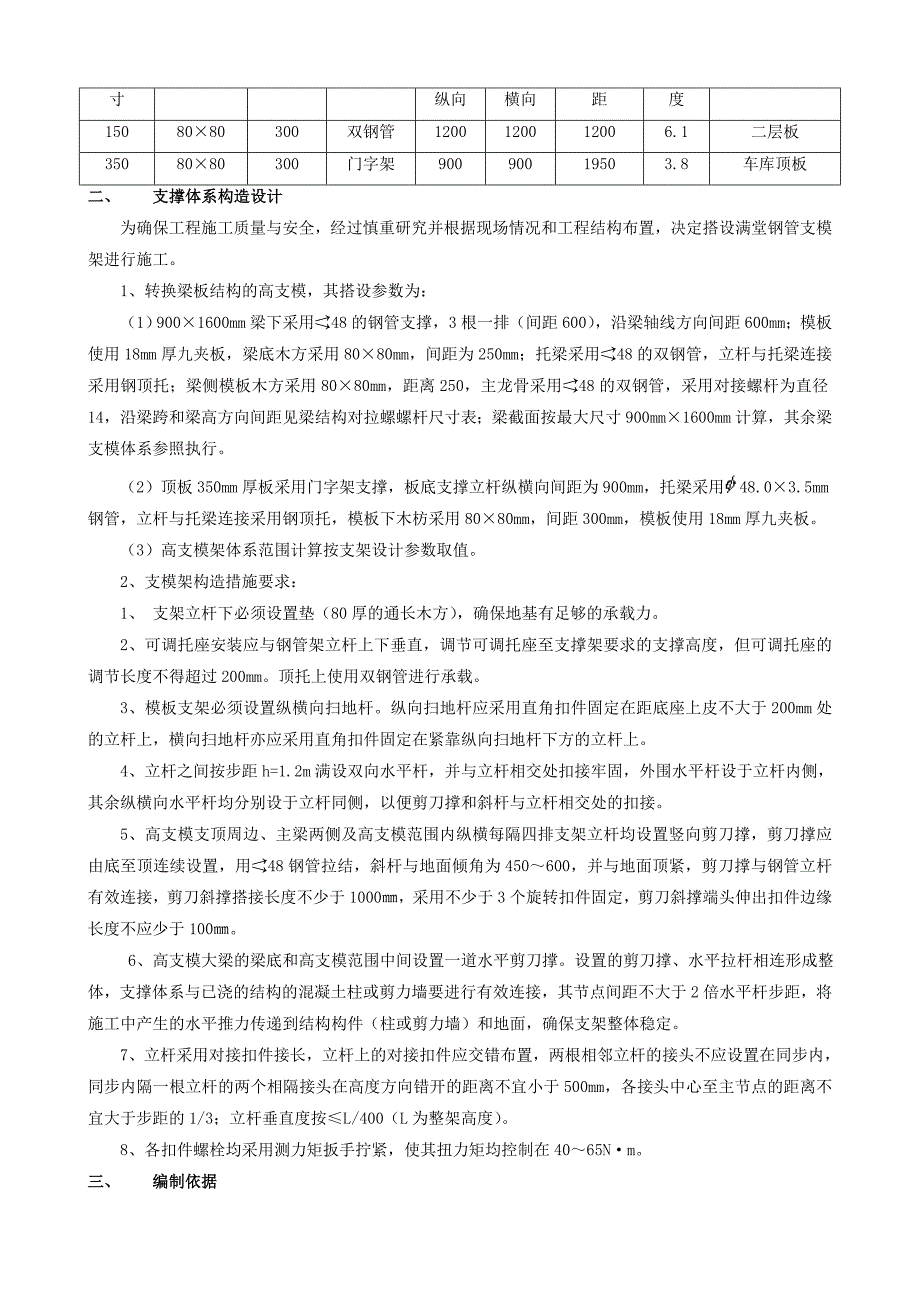

5、水平杆步距支撑高度备注两侧楼板厚度纵向横向90016008080250双钢管0.60.612504.5此处为二层梁150注：所有截面在0.5及以上的转换梁参照此执行（）、板厚与立杆（门架）间距尺寸板厚尺寸木枋间距托梁立杆水平杆步距支撑高度备注纵向横向1508080300双钢管1200120012006.1二层板3508080300门字架90090019503.8车库顶板二、 支撑体系构造设计为确保工程施工质量与安全，经过慎重研究并根据现场情况和工程结构布置，决定搭设满堂钢管支模架进行施工。1、转换梁板结构的高支模，其搭设参数为：（1）9001600mm梁下采用&48的钢管支撑，3根一排（间距6
6、00），沿梁轴线方向间距600mm；模板使用18mm厚九夹板，梁底木方采用8080mm，间距为250mm；托梁采用&48的双钢管，立杆与托梁连接采用钢顶托；梁侧模板木方采用8080mm，距离250，主龙骨采用&48的双钢管，采用对接螺杆为直径14，沿梁跨和梁高方向间距见梁结构对拉螺螺杆尺寸表；梁截面按最大尺寸900mm1600mm计算，其余梁支模体系参照执行。（2）顶板350mm厚板采用门字架支撑，板底支撑立杆纵横向间距为900mm，托梁采用48.03.5mm钢管，立杆与托梁连接采用钢顶托，模板下木枋采用8080mm，间距300mm，模板使用18mm厚九夹板。（3）高支模架体系范围计算按支架设
7、计参数取值。2、支模架构造措施要求：1、 支架立杆下必须设置垫（80厚的通长木方），确保地基有足够的承载力。2、可调托座安装应与钢管架立杆上下垂直，调节可调托座至支撑架要求的支撑高度，但可调托座的调节长度不得超过200mm。顶托上使用双钢管进行承载。3、模板支架必须设置纵横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上，横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。4、立杆之间按步距h=1.2m满设双向水平杆，并与立杆相交处扣接牢固，外围水平杆设于立杆内侧，其余纵横向水平杆均分别设于立杆同侧，以便剪刀撑和斜杆与立杆相交处的扣接。5、高支模支顶周边、主
8、梁两侧及高支模范围内纵横每隔四排支架立杆均设置竖向剪刀撑，剪刀撑应由底至顶连续设置，用&48钢管拉结，斜杆与地面倾角为450600，并与地面顶紧，剪刀撑与钢管立杆有效连接，剪刀斜撑搭接长度不少于1000，采用不少于3个旋转扣件固定，剪刀斜撑端头伸出扣件边缘长度不应少于100。 6、高支模大梁的梁底和高支模范围中间设置一道水平剪刀撑。设置的剪刀撑、水平拉杆相连形成整体，支撑体系与已浇的结构的混凝土柱或剪力墙要进行有效连接，其节点间距不大于2倍水平杆步距，将施工中产生的水平推力传递到结构构件（柱或剪力墙）和地面，确保支架整体稳定。7、立杆采用对接扣件接长，立杆上的对接扣件应交错布置，两根相邻立杆的
9、接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm，各接头中心至主节点的距离不宜大于步距的1/3；立杆垂直度按L/400（L为整架高度）。8、各扣件螺栓均采用测力矩扳手拧紧，使其扭力矩均控制在4065Nm。三、 编制依据1、广东省建设工程高支撑模板系统施工安全管理办法2、建筑施工安全检查标准JGJ59-993、建筑工程荷载规范GB50009-20014、建筑施工扣件式钢管脚手架安全技术规范JGJ130-20015、建筑施工门式钢管脚手架安全技术规范（JGJ128-2000）6、建筑施工高处作业安全技术规范7、混凝土结构工程施工质量验收规范GB50204-
10、20028、澳城花园工程图纸和施工组织设计四、 施工准备主要施工机械设备细目表序号机械材料或设备型号规格数量额定功率1钢筋弯曲机Y100L-462.82钢筋调直机JJK-1.5643钢筋切断机GW4087.54闪光对焊机NU-100KVA4100KWA5电焊机BX6-50038.6KVA6圆盘锯Z05MJ-105847压刨机MB1010A62.58平刨机MQ44252.29插入式振动机HZ6-50301.110平板式振动机PZ-50101.111混凝土输送机HBT60575高支模板主要材料准备名称规格数量钢管&48壁厚3.5mm2550吨扣件十字扣、活动扣、对接扣只方木80*80根胶合板模板1
11、8mm厚75000平方米安全带自动锁紧式60付安全帽加固式厚1600个通讯设备满足通讯要求测量器具细目表器具名称规格数量全站仪GTS-300R2水准仪AT-G18电子经纬仪DT-110L4激光垂准仪PL-1J2托线板20001501212钢卷尺5m/30m50坍落度桶2五、 立柱基础底板砼强度为C35，厚度为350mm，由于浇砼时间在4月份广东的天气较热，混凝土强度上升较快，可用同条件试块控制施工进度，完全能承受立杆的压力，但仍然要在立杆下面垫木板，以保护砼面和保证良好接触，以使荷载均匀的向下传递。对于三层转换梁，下层支撑体系不拆除。六、 施工准备（1）、模板支架搭设前对员工进行技术和安全作业
12、交底。（2）、对钢管、扣件等进行检查验收，严禁使用不合格的材料。（3）、对支架的搭设场地进行清理工作。2、支架的搭设与拆除2.1搭设面积根据结构的实际尺寸搭设，特别是立柱位置定为准确，便于梁支撑受力均匀。2.2扣件式钢管采用483.5mm，不得采用锈蚀、裂纹、弯曲和起毛刺的钢管。钢管长度当用于立杆、大横杆、剪刀撑时，以2.76.0m为主。2.3扣件有直角扣件、回转扣件和对接扣件。对接扣件，开口应朝下，以防雨水进入，扣件的拧紧程度适度。立杆垂直，并必须采用对接。大横杆可以采用对接或搭接、剪刀撑和其它杆件可采用搭接，搭设长度不少于1000mm，并不少于3只扣件紧紧固。2.4 施工中应采取措施，防止
13、砂浆、水泥等污物填塞顶托螺纹。2.5 交叉支撑、水平加固杆、剪刀撑不得随意拆卸，因施工需要临时局部拆卸时，施工完毕后应立即恢复。2.6 拆除时，应采用先搭后拆的施工顺序，并采用可靠安全措施，严禁高空抛掷。七、 支撑体系检查验收1对使用的支模架检查以下内容：1.1查看钢管、扣件材料产品质量合格证、质量检验报告。1.2检查钢管表面的平直度，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。1.3钢管必须涂有防锈漆。1.4检查厂家的生产许可证、法定检测单位的测试报告和产品质量合格证。2支模架使用中，应定期检查的内容。2.1检查底座是否松动，立杆与底座是否落空。2.2检查扣件螺栓是否松动。2.
14、3安全防护措施是否符合要求。3支模架的主要验收内容3.1查看垫板是否晃动，检查方法：观察。3.2立杆垂直度：用经纬仪或吊线和卷尺测量，立杆偏差：2m高处不得到大于7mm、横距偏差不得大于20mm。立杆总垂直度不得大于100mm。用钢卷尺测量。3.4、纵向水平杆偏差，一根杆的两端高差不得大于20mm，同跨内两根纵向水平杆高差不得大于10mm，用水平仪或水平尺测量。40-65N.m（1）同步立杆上两个相隔对接扣件的高差应大于500mm，用钢卷尺测量：（2）扣件螺栓拧紧扭力矩40-65N.m，用扭力扳手检测。3.6剪力撑斜杆与地面的倾角45o60o，用角尺检测。40-65N.m紧扭力矩为40-65N.m，用扭力扳手检测。3.8其他未尽事宜按建筑施工扣件式脚手架安全技术规范JGJ130-2001和建筑施工门式脚手架安全技术规范JGJ128-2000的相关要求执行。八、 模板的施工1、模板安装前的准备工作模板安装前作好模板的定位基准线，并以该轴线为起点，引出每条轴线，并根据轴线和施工图用墨线弹出模板的内边线、边线和外侧控
